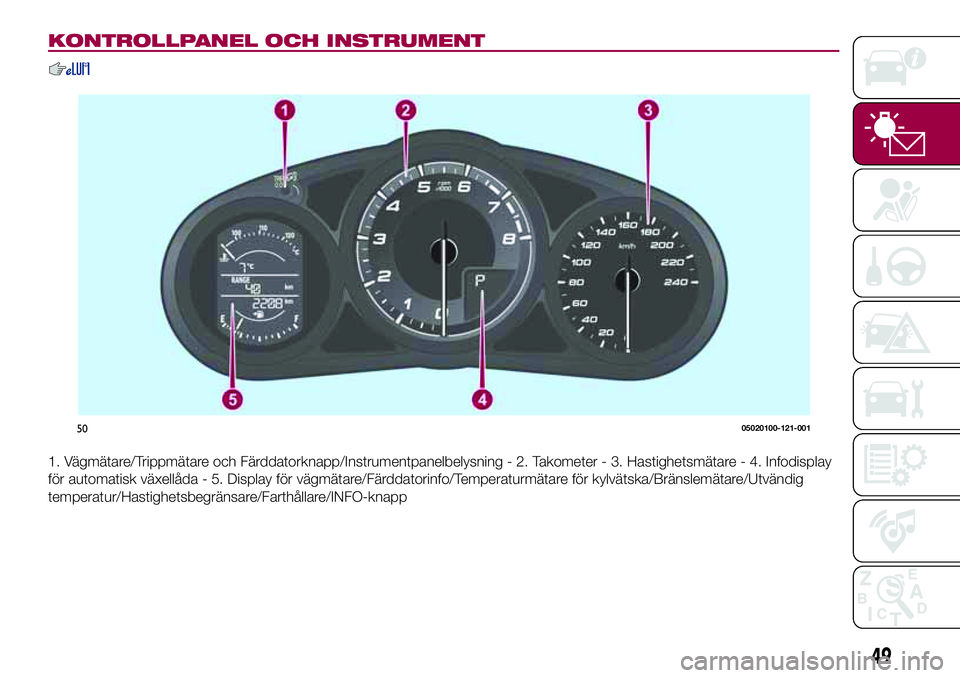

KONTROLLPANEL OCH INSTRUMENT
1. Vägmätare/Trippmätare och Färddatorknapp/Instrumentpanelbelysning - 2. Takometer - 3. Hastighetsmätare - 4. Infodisplay
för automatisk växellåda - 5. Display för vägmätare/Färddatorinfo/Temperaturmätare för kylvätska/Bränslemätare/Utvändig
temperatur/Hastighetsbegränsare/Farthållare/INFO-knapp
5005020100-121-001
49

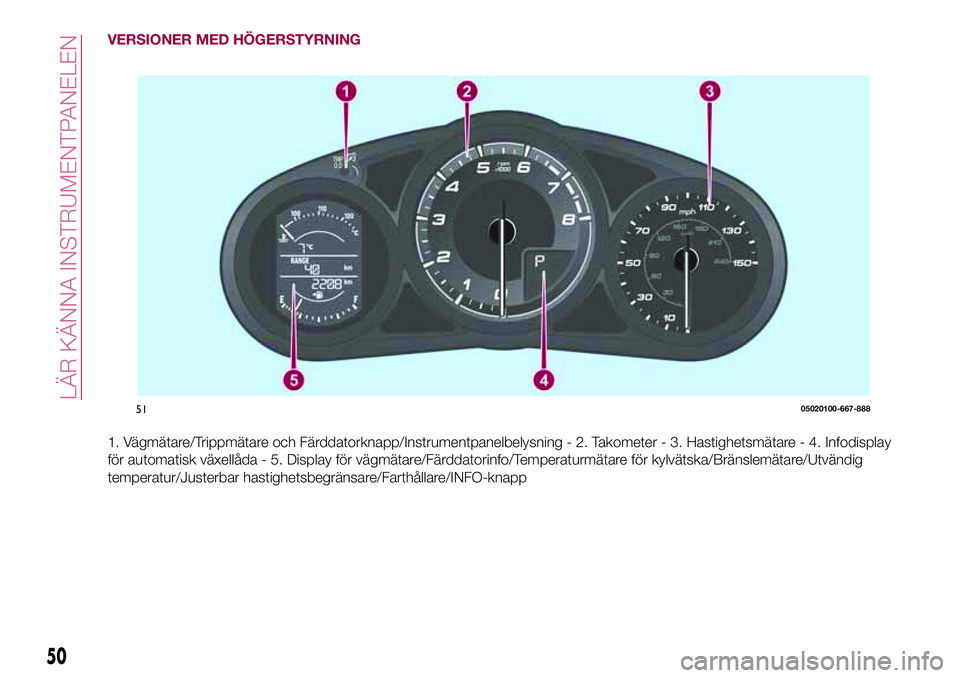

VERSIONER MED HÖGERSTYRNING
1. Vägmätare/Trippmätare och Färddatorknapp/Instrumentpanelbelysning - 2. Takometer - 3. Hastighetsmätare - 4. Infodisplay
för automatisk växellåda - 5. Display för vägmätare/Färddatorinfo/Temperaturmätare för kylvätska/Bränslemätare/Utvändig
temperatur/Justerbar hastighetsbegränsare/Farthållare/INFO-knapp
5105020100-667-888
50
LÄR KÄNNA INSTRUMENTPANELEN

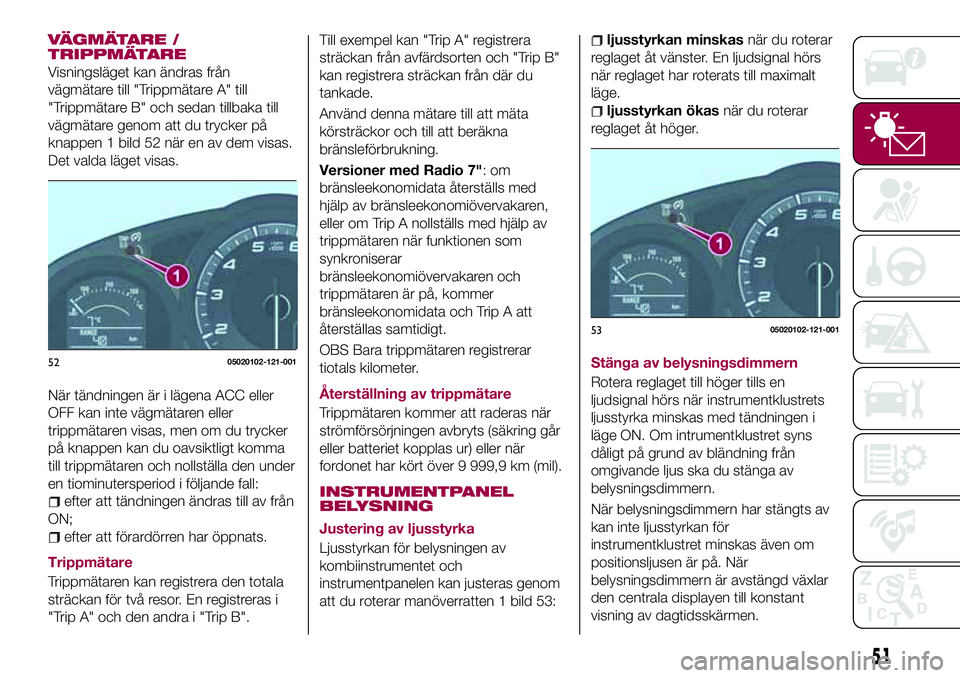

VÄGMÄTARE /
TRIPPMÄTARE
Visningsläget kan ändras från
vägmätare till "Trippmätare A" till
"Trippmätare B" och sedan tillbaka till
vägmätare genom att du trycker på
knappen 1 bild 52 när en av dem visas.
Det valda läget visas.
När tändningen är i lägena ACC eller
OFF kan inte vägmätaren eller
trippmätaren visas, men om du trycker
på knappen kan du oavsiktligt komma
till trippmätaren och nollställa den under
en tiominutersperiod i följande fall:
efter att tändningen ändras till av från
ON;
efter att förardörren har öppnats.
Trippmätare
Trippmätaren kan registrera den totala
sträckan för två resor. En registreras i
"Trip A" och den andra i "Trip B".Till exempel kan "Trip A" registrera
sträckan från avfärdsorten och "Trip B"
kan registrera sträckan från där du
tankade.
Använd denna mätare till att mäta
körsträckor och till att beräkna
bränsleförbrukning.
Versioner med Radio 7":om
bränsleekonomidata återställs med
hjälp av bränsleekonomiövervakaren,
eller om Trip A nollställs med hjälp av
trippmätaren när funktionen som
synkroniserar
bränsleekonomiövervakaren och
trippmätaren är på, kommer
bränsleekonomidata och Trip A att
återställas samtidigt.
OBS Bara trippmätaren registrerar
tiotals kilometer.
Återställning av trippmätare
Trippmätaren kommer att raderas när
strömförsörjningen avbryts (säkring går
eller batteriet kopplas ur) eller när
fordonet har kört över 9 999,9 km (mil).
INSTRUMENTPANEL
BELYSNING
Justering av ljusstyrka
Ljusstyrkan för belysningen av
kombiinstrumentet och
instrumentpanelen kan justeras genom
att du roterar manöverratten 1 bild 53:
ljusstyrkan minskasnär du roterar
reglaget åt vänster. En ljudsignal hörs
när reglaget har roterats till maximalt
läge.
ljusstyrkan ökasnär du roterar
reglaget åt höger.
Stänga av belysningsdimmern
Rotera reglaget till höger tills en
ljudsignal hörs när instrumentklustrets
ljusstyrka minskas med tändningen i
läge ON. Om intrumentklustret syns
dåligt på grund av bländning från
omgivande ljus ska du stänga av
belysningsdimmern.
När belysningsdimmern har stängts av
kan inte ljusstyrkan för
instrumentklustret minskas även om
positionsljusen är på. När
belysningsdimmern är avstängd växlar
den centrala displayen till konstant
visning av dagtidsskärmen.
5205020102-121-001
5305020102-121-001
51

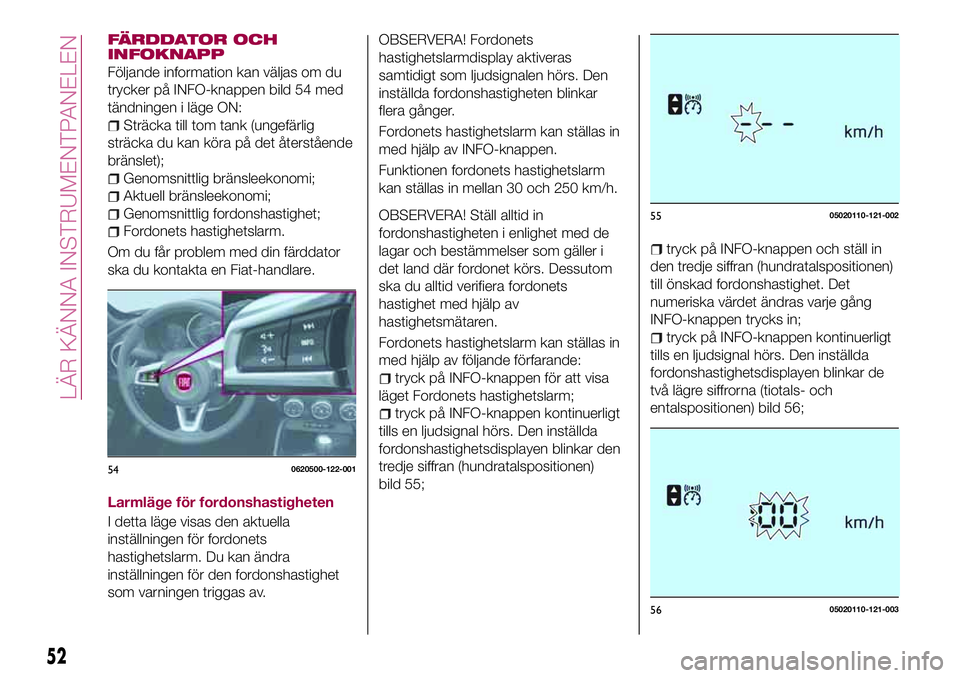

FÄRDDATOR OCH
INFOKNAPP
Följande information kan väljas om du
trycker på INFO-knappen bild 54 med
tändningen i läge ON:
Sträcka till tom tank (ungefärlig
sträcka du kan köra på det återstående
bränslet);
Genomsnittlig bränsleekonomi;
Aktuell bränsleekonomi;
Genomsnittlig fordonshastighet;
Fordonets hastighetslarm.
Om du får problem med din färddator
ska du kontakta en Fiat-handlare.
Larmläge för fordonshastigheten
I detta läge visas den aktuella
inställningen för fordonets
hastighetslarm. Du kan ändra
inställningen för den fordonshastighet
som varningen triggas av.
OBSERVERA! Fordonets
hastighetslarmdisplay aktiveras
samtidigt som ljudsignalen hörs. Den
inställda fordonshastigheten blinkar
flera gånger.
Fordonets hastighetslarm kan ställas in
med hjälp av INFO-knappen.
Funktionen fordonets hastighetslarm
kan ställas in mellan 30 och 250 km/h.
OBSERVERA! Ställ alltid in
fordonshastigheten i enlighet med de
lagar och bestämmelser som gäller i
det land där fordonet körs. Dessutom
ska du alltid verifiera fordonets
hastighet med hjälp av
hastighetsmätaren.
Fordonets hastighetslarm kan ställas in
med hjälp av följande förfarande:
tryck på INFO-knappen för att visa
läget Fordonets hastighetslarm;
tryck på INFO-knappen kontinuerligt
tills en ljudsignal hörs. Den inställda
fordonshastighetsdisplayen blinkar den
tredje siffran (hundratalspositionen)
bild 55;
tryck på INFO-knappen och ställ in
den tredje siffran (hundratalspositionen)
till önskad fordonshastighet. Det
numeriska värdet ändras varje gång
INFO-knappen trycks in;
tryck på INFO-knappen kontinuerligt
tills en ljudsignal hörs. Den inställda
fordonshastighetsdisplayen blinkar de
två lägre siffrorna (tiotals- och
entalspositionen) bild 56;
540620500-122-001
5505020110-121-002
5605020110-121-003
52
LÄR KÄNNA INSTRUMENTPANELEN

Varningslampa Vad den betyder
VARNINGSLAMPA FÖR AUTOMATISK VÄXELLÅDA (där den finns)
Lampan tänds när det är problem med växellådan.
VIKTIGT Om varningslampan för växellådan tänds har växellådan ett elproblem. Om du fortsätter
köra fordonet i detta tillstånd kan det skada växellådan. Kontakta en Fiat-handlare så snabbt
som möjligt.
ÖVERGRIPANDE VARNINGSLAMPA
Versions utan Radio 7"
Varningslampan tänds kontinuerligt om det blir funktionsfel i batterihanteringssystemet eller om
bromsströmbrytaren slutar fungera. Kontakta en Fiat-handlare så snabbt som möjligt.
Versions med Radio 7"
Varningslampan tänds när det är funktionsfel i systemet. Använd den centrala displayen och
verifiera innehållet. Se avsnittet "Versioner med Radio 7" i detta kapitel.
61

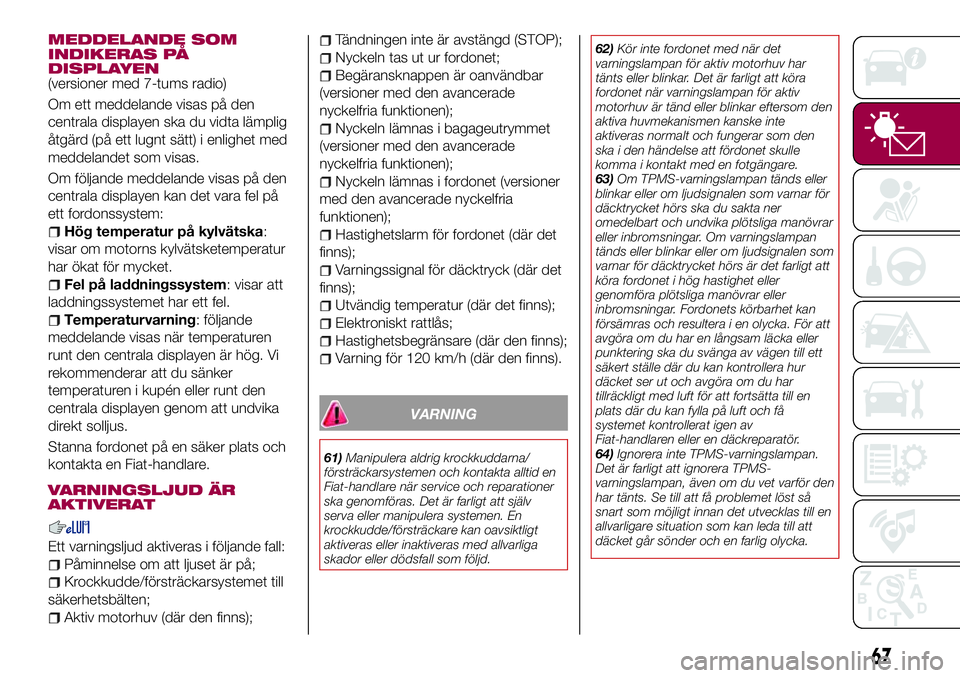

MEDDELANDE SOM
INDIKERAS PÅ
DISPLAYEN
(versioner med 7-tums radio)
Om ett meddelande visas på den
centrala displayen ska du vidta lämplig
åtgärd (på ett lugnt sätt) i enlighet med
meddelandet som visas.
Om följande meddelande visas på den
centrala displayen kan det vara fel på
ett fordonssystem:
Hög temperatur på kylvätska:
visar om motorns kylvätsketemperatur
har ökat för mycket.
Fel på laddningssystem: visar att
laddningssystemet har ett fel.
Temperaturvarning: följande
meddelande visas när temperaturen
runt den centrala displayen är hög. Vi
rekommenderar att du sänker
temperaturen i kupén eller runt den
centrala displayen genom att undvika
direkt solljus.
Stanna fordonet på en säker plats och
kontakta en Fiat-handlare.
VARNINGSLJUD ÄR
AKTIVERAT
Ett varningsljud aktiveras i följande fall:
Påminnelse om att ljuset är på;
Krockkudde/försträckarsystemet till
säkerhetsbälten;
Aktiv motorhuv (där den finns);
Tändningen inte är avstängd (STOP);
Nyckeln tas ut ur fordonet;
Begäransknappen är oanvändbar
(versioner med den avancerade
nyckelfria funktionen);
Nyckeln lämnas i bagageutrymmet
(versioner med den avancerade
nyckelfria funktionen);
Nyckeln lämnas i fordonet (versioner
med den avancerade nyckelfria
funktionen);
Hastighetslarm för fordonet (där det
finns);
Varningssignal för däcktryck (där det
finns);
Utvändig temperatur (där det finns);
Elektroniskt rattlås;
Hastighetsbegränsare (där den finns);
Varning för 120 km/h (där den finns).
VARNING
61)Manipulera aldrig krockkuddarna/
försträckarsystemen och kontakta alltid en
Fiat-handlare när service och reparationer
ska genomföras. Det är farligt att själv
serva eller manipulera systemen. En
krockkudde/försträckare kan oavsiktligt
aktiveras eller inaktiveras med allvarliga
skador eller dödsfall som följd.62)Kör inte fordonet med när det
varningslampan för aktiv motorhuv har
tänts eller blinkar. Det är farligt att köra
fordonet när varningslampan för aktiv
motorhuv är tänd eller blinkar eftersom den
aktiva huvmekanismen kanske inte
aktiveras normalt och fungerar som den
ska i den händelse att fördonet skulle
komma i kontakt med en fotgängare.
63)Om TPMS-varningslampan tänds eller
blinkar eller om ljudsignalen som varnar för
däcktrycket hörs ska du sakta ner
omedelbart och undvika plötsliga manövrar
eller inbromsningar. Om varningslampan
tänds eller blinkar eller om ljudsignalen som
varnar för däcktrycket hörs är det farligt att
köra fordonet i hög hastighet eller
genomföra plötsliga manövrar eller
inbromsningar. Fordonets körbarhet kan
försämras och resultera i en olycka. För att
avgöra om du har en långsam läcka eller
punktering ska du svänga av vägen till ett
säkert ställe där du kan kontrollera hur
däcket ser ut och avgöra om du har
tillräckligt med luft för att fortsätta till en
plats där du kan fylla på luft och få
systemet kontrollerat igen av
Fiat-handlaren eller en däckreparatör.
64)Ignorera inte TPMS-varningslampan.
Det är farligt att ignorera TPMS-
varningslampan, även om du vet varför den
har tänts. Se till att få problemet löst så
snart som möjligt innan det utvecklas till en
allvarligare situation som kan leda till att
däcket går sönder och en farlig olycka.
67

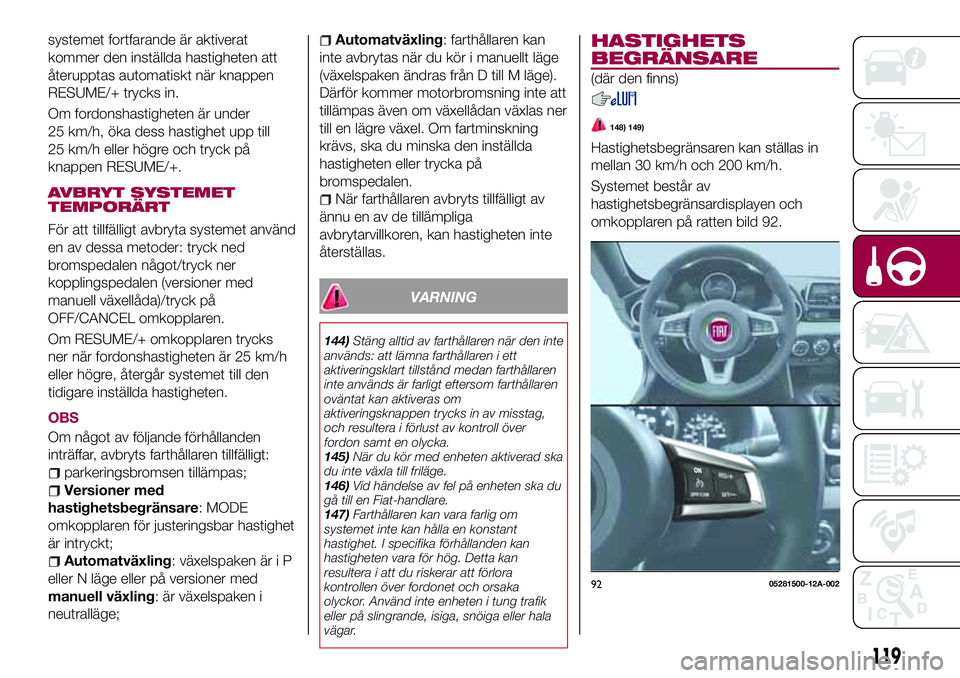

systemet fortfarande är aktiverat
kommer den inställda hastigheten att
återupptas automatiskt när knappen
RESUME/+ trycks in.
Om fordonshastigheten är under
25 km/h, öka dess hastighet upp till
25 km/h eller högre och tryck på
knappen RESUME/+.
AVBRYT SYSTEMET
TEMPORÄRT
För att tillfälligt avbryta systemet använd
en av dessa metoder: tryck ned
bromspedalen något/tryck ner
kopplingspedalen (versioner med
manuell växellåda)/tryck på
OFF/CANCEL omkopplaren.
Om RESUME/+ omkopplaren trycks
ner när fordonshastigheten är 25 km/h
eller högre, återgår systemet till den
tidigare inställda hastigheten.
OBS
Om något av följande förhållanden
inträffar, avbryts farthållaren tillfälligt:
parkeringsbromsen tillämpas;
Versioner med
hastighetsbegränsare: MODE
omkopplaren för justeringsbar hastighet
är intryckt;
Automatväxling: växelspaken är i P
eller N läge eller på versioner med
manuell växling: är växelspaken i
neutralläge;
Automatväxling: farthållaren kan
inte avbrytas när du kör i manuellt läge
(växelspaken ändras från D till M läge).
Därför kommer motorbromsning inte att
tillämpas även om växellådan växlas ner
till en lägre växel. Om fartminskning
krävs, ska du minska den inställda
hastigheten eller trycka på
bromspedalen.
När farthållaren avbryts tillfälligt av
ännu en av de tillämpliga
avbrytarvillkoren, kan hastigheten inte
återställas.
VARNING
144)Stäng alltid av farthållaren när den inte
används: att lämna farthållaren i ett
aktiveringsklart tillstånd medan farthållaren
inte används är farligt eftersom farthållaren
oväntat kan aktiveras om
aktiveringsknappen trycks in av misstag,
och resultera i förlust av kontroll över
fordon samt en olycka.
145)När du kör med enheten aktiverad ska
du inte växla till friläge.
146)Vid händelse av fel på enheten ska du
gå till en Fiat-handlare.
147)Farthållaren kan vara farlig om
systemet inte kan hålla en konstant
hastighet. I specifika förhållanden kan
hastigheten vara för hög. Detta kan
resultera i att du riskerar att förlora
kontrollen över fordonet och orsaka
olyckor. Använd inte enheten i tung trafik
eller på slingrande, isiga, snöiga eller hala
vägar.
HASTIGHETS
BEGRÄNSARE
(där den finns)
148) 149)
Hastighetsbegränsaren kan ställas in
mellan 30 km/h och 200 km/h.
Systemet består av
hastighetsbegränsardisplayen och
omkopplaren på ratten bild 92.
9205281500-12A-002
119

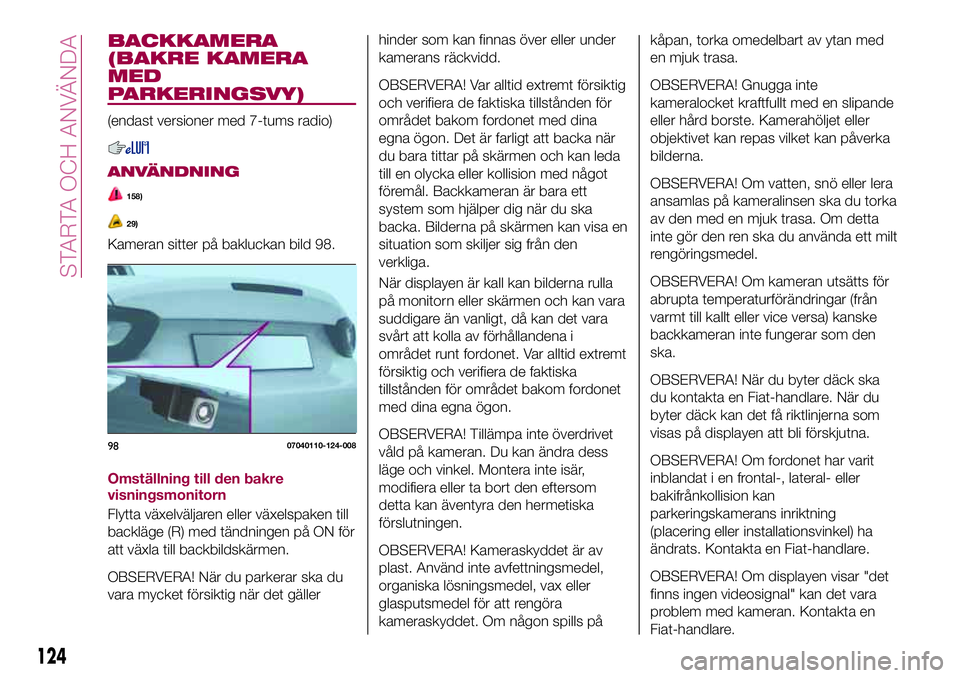

BACKKAMERA
(BAKRE KAMERA
MED
PARKERINGSVY)
(endast versioner med 7-tums radio)
ANVÄNDNING
158)
29)
Kameran sitter på bakluckan bild 98.
Omställning till den bakre
visningsmonitorn
Flytta växelväljaren eller växelspaken till
backläge (R) med tändningen på ON för
att växla till backbildskärmen.
OBSERVERA! När du parkerar ska du
vara mycket försiktig när det gällerhinder som kan finnas över eller under
kamerans räckvidd.
OBSERVERA! Var alltid extremt försiktig
och verifiera de faktiska tillstånden för
området bakom fordonet med dina
egna ögon. Det är farligt att backa när
du bara tittar på skärmen och kan leda
till en olycka eller kollision med något
föremål. Backkameran är bara ett
system som hjälper dig när du ska
backa. Bilderna på skärmen kan visa en
situation som skiljer sig från den
verkliga.
När displayen är kall kan bilderna rulla
på monitorn eller skärmen och kan vara
suddigare än vanligt, då kan det vara
svårt att kolla av förhållandena i
området runt fordonet. Var alltid extremt
försiktig och verifiera de faktiska
tillstånden för området bakom fordonet
med dina egna ögon.
OBSERVERA! Tillämpa inte överdrivet
våld på kameran. Du kan ändra dess
läge och vinkel. Montera inte isär,
modifiera eller ta bort den eftersom
detta kan äventyra den hermetiska
förslutningen.
OBSERVERA! Kameraskyddet är av
plast. Använd inte avfettningsmedel,
organiska lösningsmedel, vax eller
glasputsmedel för att rengöra
kameraskyddet. Om någon spills påkåpan, torka omedelbart av ytan med
en mjuk trasa.
OBSERVERA! Gnugga inte
kameralocket kraftfullt med en slipande
eller hård borste. Kamerahöljet eller
objektivet kan repas vilket kan påverka
bilderna.
OBSERVERA! Om vatten, snö eller lera
ansamlas på kameralinsen ska du torka
av den med en mjuk trasa. Om detta
inte gör den ren ska du använda ett milt
rengöringsmedel.
OBSERVERA! Om kameran utsätts för
abrupta temperaturförändringar (från
varmt till kallt eller vice versa) kanske
backkameran inte fungerar som den
ska.
OBSERVERA! När du byter däck ska
du kontakta en Fiat-handlare. När du
byter däck kan det få riktlinjerna som
visas på displayen att bli förskjutna.
OBSERVERA! Om fordonet har varit
inblandat i en frontal-, lateral- eller
bakifrånkollision kan
parkeringskamerans inriktning
(placering eller installationsvinkel) ha
ändrats. Kontakta en Fiat-handlare.
OBSERVERA! Om displayen visar "det
finns ingen videosignal" kan det vara
problem med kameran. Kontakta en
Fiat-handlare.9807040110-124-008
124
STARTA OCH ANVÄNDA
