2018 CITROEN C4 PICASSO sensor

204
C4-Picasso-II_no_Chap04_conduite_ed02-2016
Systemet deaktiverer seg ved et trykk på denne
betjeningen.
Systemet deaktiveres automatisk i følgende
tilfeller:
-
n
år tenningen slås av
-

d
ersom motoren kveles,
-
d

ersom ingen manøver starter innen
5
minutter etter at typen manøver er valgt,
-

d
ersom bilen blir stående helt stille over
lengre tid under manøveren,
-
d

ersom antispinnfunksjonen (ASR) utløses,
-

d
ersom bilen kjører i en hastighet som
overskrider tillatt grense,
-

d
ersom føreren hindrer rattet i å rotere,
-
e

tter 4 manøvreringsforsøk
-

v
ed åpning av førerdøren
-

d
ersom et av hjulene treffer på en hindring.
Funksjonslampen slukker i instrumentbordet og
en melding vises sammen med et lydsignal.
Føreren må overta styringen av bilen.
Deaktivering
Systemet nøytraliseres automatisk:
- d ersom bilen trekker en tilhenger som er
tilkoblet,
-
d

ersom førerdøren er åpen,
-

d
ersom bilen kjører i over 70 km/t.
For forlenget nøytralisering av systemet,
kontakt CITROËN-forhandlernett eller et
kvalifisert verksted.
Funksjonsfeil
Ved funksjonsfeil på servostyringen,
vil denne lampen lyse i
instrumentbordet.
Kontakt CITROËN-forhandlernett eller et
kvalifisert verksted.
Nøytralisering
Dersom sideavstanden mellom din bil
og parkeringsplassen, er for stor, kan
det hende at systemet ikke kan måle
plassen.
Det blir ikke tatt hensyn til eventuelle
gjenstander som stikker ut over bilens
dimensjoner (f.eks. stige på taket) under
målingen som gjøres av Park Assist.
I dårlig vær eller om vinteren, sørg for
at sensorene ikke er tildekket av smuss,
is eller snø.
Ved funksjonsfeil, få systemet
kontrollert hos et CITROËN-
forhandlernett eller hos et kvalifisert
verksted.
Hvis systemet er deaktivert under en
manøver, må det reaktiveres av føreren
for å fortsette oppmålingen. Ved funksjonsfeil vil denne lampen
blinke et øyeblikk, samtidig som det
avgis et lydsignal.
Hvis funksjonsfeilen oppstår under
bruk av systemet, slukker lampen.
Høytr ykksvask
Ved vask av bilen, hold ikke spyleren
nærmere enn 30 cm fra sensorene.
Kjøring

209
C4-Picasso-II_no_Chap05_eclairage-visibilite_ed02-2016
Innvendig speil
Består av en en antiblendingsfunksjon som mørkner glasset i speilet og reduserer blending av
føreren fra solen, lysstrålen fra andre biler, osv.
Manuell modus
Regulering
F R eguler speilet slik at det plasseres i
"dagposisjon".
For å sørge for en optimal sikt under
manøvrering, blir speilet automatisk
lysere med en gang bilen settes i
revers.
Dag-/nattfunksjon
F

T
rekk i hendelen for å plassere speilet i
"nattposisjon" for å unngå blending.
F

S
kyv på hendelen for å plassere det i
normal "dagposisjon".
Modell med automatisk dag/natt-
funksjon
Systemet har en sensor som måler lysstyrken
som kommer bakfra bilen. Dette systemet
sørger for en automatisk og gradvis overgang
mellom dag- og nattinnstillingene.
Automatisk vinkling av speilene
i revers
Med motoren i gang, ved innkobling av revers
vinkler speilene seg nedover.
De går tilbake til deres opprinnelige posisjon:
-
n

oen sekunder etter utkobling av revers,
-

m
ed det samme hastigheten
overskrider 10 km/t,
-

n
år motoren slås av.
System som gjør det mulig å visualisere
området bak bilen ved parkeringsmanøvre i
revers.
Denne funksjonen kan deaktiveres med
menyen Kjøring
i berøringsskjermen.
F

V
elg arkfanen " Reguleringer av bilen ",
deretter " Komfort" og "Tilpassing av
speil ved r ygging ".
5
Belysning og sikt

214
C4-Picasso-II_no_Chap05_eclairage-visibilite_ed02-2016
Når bakluken er åpen kan ikke
tåkelysene lyse.
Åpning av bakluken når tåkelysene
lyser medfører at både lysene og
lampen i instrumentbordet slukker.
Når bakluken lukkes, tennes ikke
lysene automatisk igjen: det vil være
nødvendig å sette dem på ved hjelp av
betjeningen.I klart vær eller regnvær er det forbudt
å bruke tåkelysene både foran og bak.
Under disse forholdene kan styrken på
lysstrålene deres virke blendende på
andre bilførerer. De skal bare brukes i
tåke- eller snøvær.
Under disse klimatiske forholdene,
må du tenne tåkelysene og nærlysene
manuelt, fordi lyssensoren ikke kan
registrere tilstrekkelig lys.
Glem ikke å slå av tåkelyktene foran og
tåkelysene bak med en gang det ikke
lenger er nødvendig å bruke dem.Slukkingen av lysene når
tenningen slås av
Når tenningen slås av slukker alle
lysene øyeblikkelig, unntatt nærlysene
hvis automatisk følgelys er aktivert.
Tenning av lysene etter at
tenningen er slått av
For å aktivere lysbetjeningen igjen, drei
ringen A til posisjon lys slukket "0"
, og
deretter på ønsket posisjon.
Ved åpning av førerdøren vil utløsing
av et lydsignal varsle deg om at lysene
er tente.
Lysene slukker automatisk etter en tid
som avhenger av batteriets ladestand
(skifte til energisparemodus).
Belysning og sikt

216
C4-Picasso-II_no_Chap05_eclairage-visibilite_ed02-2016
Automatisk tenning av
lykter
Igangsetting
F Drei ringen til posisjon "AUTO". Aktivering
av funksjonen medfølges av en melding i
displayet.
Ved hjelp av lysstyrkeføleren, hvis det
detekteres dårlig utvendig lysforhold, vil
skiltlysene, parklysene og nærlysene tennes
automatisk uten inngrep fra føreren. Lyktene
kan også tennes hvis det regner, samtidig med
den automatiske viskingen til vindusviskerne
foran.
Med en gang lysforholdene igjen blir
tilstrekkelige eller etter at vindusviskerne har
stanset, vil lysene slukke autoatisk.
Stopp
F Drei ringen til en annen posisjon. Når
lysene slås av, gis det en melding i
displayet.
Funksjonsfeil
Hvis noe er feil på lyssensoren,
tennes lysene samtidig, og denne
lampen vises i instrumentbordet
I tåke eller snøvær kan det hende at
lyssensoren detekterer tilstrekkelig lys.
Lyktene vil ikke tennes automatisk.
Påse at ingenting dekker for lys-/
regnsensoren bak speilet øverst på
frontruten; de tilknyttede funksjonene vil
ikke lenger styres.
Ta kontakt med CITROËN-forhandlernett eller
et kvalifisert verksted. sammen med et lydsignal og/eller en melding.
Belysning og sikt

226
C4-Picasso-II_no_Chap05_eclairage-visibilite_ed02-2016
Påse at ingenting dekker for regn-/
lyssensoren som er plassert midt på
frontruten bak det innvendige speilet.
Ved automatisk vask av bilen i
vaskehall, nøytraliser den automatiske
viskingen.
Om vinteren anbefales det å vente
til frontruten er helt aviset før den
automatiske vindusviskeren aktiveres.
Funksjonsfeil
Ved feil på den automatiske viskerfunksjonen,
vil vindusviskeren fungere med intervallvisk.
Få systemet kontrollert hos CITROËN-
forhandlernett eller hos et kvalifisert verksted.
Vindusviskerne på frontruten fungerer automatisk, uten at føreren trenger å gjøre noe, hvis det
registreres regn (sensor bak det innvendige speilet). Viskerhastigheten tilpasses regnets styrke.
Funksjon på
Funksjon av
Den automatiske viskerfunksjonen må
aktiveres på nytt hver gang tenningen
har vært slått av i over ett minutt.
Dette gjøres ved å trykke betjeningen
nedover.
Gi et kort trykk nedover på betjeningen.
En viskeromgang bekrefter
forespørselen.
Denne lampen tennes i
instrumentbordet og en melding
vises. Gi et nytt kort trykk nedover på
betjeningen eller plasser betjeningen
i en annen posisjon (Int, 1
eller 2).
Automatisk visking foran
Denne lampen slukker i instrumentbordet og en
melding vises.
Belysning og sikt

244
C4-Picasso-II_no_Chap06_securite_ed02-2016

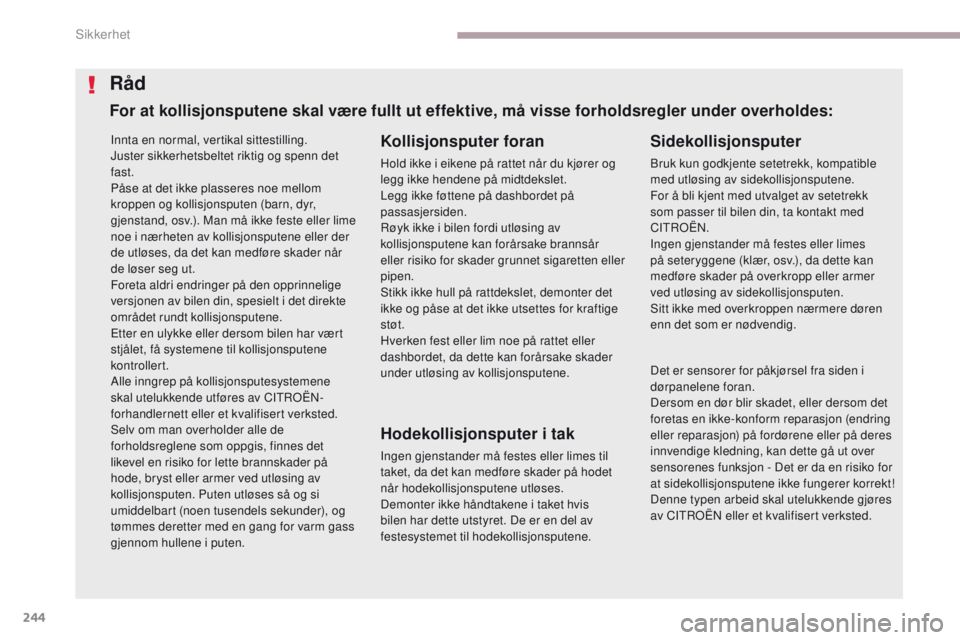

Innta en normal, vertikal sittestilling.
Juster sikkerhetsbeltet riktig og spenn det
fast.
Påse at det ikke plasseres noe mellom
kroppen og kollisjonsputen (barn, dyr,
gjenstand, osv.). Man må ikke feste eller lime
noe i nærheten av kollisjonsputene eller der
de utløses, da det kan medføre skader når
de løser seg ut.
Foreta aldri endringer på den opprinnelige
versjonen av bilen din, spesielt i det direkte
området rundt kollisjonsputene.
Etter en ulykke eller dersom bilen har vært
stjålet, få systemene til kollisjonsputene
kontrollert.
Alle inngrep på kollisjonsputesystemene
skal utelukkende utføres av CITROËN-
forhandlernett eller et kvalifisert verksted.
Selv om man overholder alle de
forholdsreglene som oppgis, finnes det
likevel en risiko for lette brannskader på
hode, bryst eller armer ved utløsing av
kollisjonsputen. Puten utløses så og si
umiddelbart (noen tusendels sekunder), og
tømmes deretter med en gang for varm gass
gjennom hullene i puten.Kollisjonsputer foran
Hold ikke i eikene på rattet når du kjører og
legg ikke hendene på midtdekslet.
Legg ikke føttene på dashbordet på
passasjersiden.
Røyk ikke i bilen fordi utløsing av
kollisjonsputene kan forårsake brannsår
eller risiko for skader grunnet sigaretten eller
pipen.
Stikk ikke hull på rattdekslet, demonter det
ikke og påse at det ikke utsettes for kraftige
støt.
Hverken fest eller lim noe på rattet eller
dashbordet, da dette kan forårsake skader
under utløsing av kollisjonsputene.
Råd
Sidekollisjonsputer
Bruk kun godkjente setetrekk, kompatible
med utløsing av sidekollisjonsputene.
For å bli kjent med utvalget av setetrekk
som passer til bilen din, ta kontakt med
CITROËN.
Ingen gjenstander må festes eller limes
på seteryggene (klær, osv.), da dette kan
medføre skader på overkropp eller armer
ved utløsing av sidekollisjonsputen.
Sitt ikke med overkroppen nærmere døren
enn det som er nødvendig.
Hodekollisjonsputer i tak
Ingen gjenstander må festes eller limes til
taket, da det kan medføre skader på hodet
når hodekollisjonsputene utløses.
Demonter ikke håndtakene i taket hvis
bilen har dette utstyret. De er en del av
festesystemet til hodekollisjonsputene.
For at kollisjonsputene skal være fullt ut effektive, må visse forholdsregler under overholdes:
Det er sensorer for påkjørsel fra siden i
dørpanelene foran.
Dersom en dør blir skadet, eller dersom det
foretas en ikke-konform reparasjon (endring
eller reparasjon) på fordørene eller på deres
innvendige kledning, kan dette gå ut over
sensorenes funksjon - Det er da en risiko for
at sidekollisjonsputene ikke fungerer korrekt!
Denne typen arbeid skal utelukkende gjøres
av CITROËN eller et kvalifisert verksted.
Sikkerhet

316
C4-Picasso-II_no_Chap08_en-cas-panne_ed02-2016
Sikringsboks 2Sikring nr. Styrke Funksjoner
F7 10 A12 V-konatkt i bagasjerom, multimedia bak.
F8 20 AVindsvisker bak.
F10 30 ADørlåser.
F17 5 AInstrumentpanel.
F18 5 AGirvelger for den automatiske girkassen.
F21 3 ASTART/STOP-knapp.
F22 3 ARegn- og lyssensor, frontrutrekamera.
F24 5 AParkeringsassistanse, panoramisk visuell hjelp.
F27 5 AAutomatisk girkasse.
F29 20 AAudio- og telematikksystem.
F32 15 A12 V-kontakter.
F35 5 ARegulering av lyktenes høyde, bakrute med avising, radar.
F36 5 ALys: hanskerom, midtre oppbevaringsrom, kartleserlamper,
taklamper.
Hvis en feil oppst
