2018 CITROEN C4 CACTUS service indicator

27
C4-cactus_ro_Chap01_Instruments-de-bord_ed01-2016
Indicator de nivel ulei
motor*
La versiunile echipate cu indicator electric de
nivel ulei motor, conformitatea nivelului de ulei
motor se afiseaza pe tabloul de bord, timp de
cateva secunde, la punerea contactului, dupa
informatia de intretinere.Nicio verificare a nivelului nu este
valabilă decât dacă vehiculul este pe
teren orizontal, cu motorul oprit de mai
mult de 30 minute.
Nivel de ulei corect
Lipsa de ulei
Este indicată prin afisarea mesajului "Nivel
de ulei incorect", pe tabloul de bord, insotit
de aprinderea martorului de service si de un
semnal sonor.
Dacă lipsa uleiului este confirmată prin
verificarea cu joja manuală, este imperativ sa
completaţi nivelul, pentru a evita deteriorarea
motorului.
Disfunctie a indicatorului de nivel
ulei
Este semnalata prin afisarea mesajului
"Masurare nivel ulei invalida" pe tabloul de bord.
Consultaţi reţeaua CITROËN sau un service
autorizat.
Pentru mai multe informatii privind
verificarea nivelurilor, consultati rubrica
corespunzatoare.
* In functie de versiune. In caz de disfunctie la nivelul indicatorului
electric de nivel ulei, nivelul de ulei nu mai este
monitorizat.
Cat timp sistemul este defect, trebuie sa
controlati nivelul de ulei din motor utilizand joja
manuala din compartimentul motorului.
Pentru mai multe informatii privind verificarea
nivelurilor, consultati rubrica corespunzatoare.
1
Instrumente de bord

36
C4-cactus_ro_Chap01_Instruments-de-bord_ed01-2016
Calculator de bord, cateva definitii
Autonomie
(km sau mile)
Numărul de kilometri care pot fi încă
parcurşi cu carburantul care a rămas
în rezervor (în funcţie de consumul
mediu al ultimilor kilometri parcurşi).
Această valoare poate varia ca urmare
a schimbării stilului de conducere sau
a reliefului, lucru care determină o
variaţie mare a consumului instantaneu.
Dacă autonomia este mai mică de 30 km, se afişează
cateva segmente luminoase. După o completare
cu carburant de cel puţin 5 litri, autonomia este
recalculată şi afişata dacă depăşeşte 100 km.
Dacă aceste segmente luminoase
se afişează continuu în locul cifrelor,
consultaţi reţeaua CITROËN sau un
Service autorizat. Această funcţie nu se afişează decât
începând cu 30 km/h.
Consum instantaneu
(l/100 km sau km/l sau mpg)
Calculat pentru ultimele secunde de
parcurs.
Consum mediu
(l/100 km sau km/l sau mpg)
Calculat de la ultima aducere la zero
a indicatorilor de parcurs.
Distanta parcursa
(km sau mile)
Calculată de la ultima aducere la
zero a indicatorilor de parcurs.
Viteza medie
(km/h sau mph)
Calculată de la ultima aducere la
zero a indicatorilor de parcurs.
Contor de timp al
Stop & Start
(minute / secunde, sau ore / minute)
Da
că vehiculul este echipat cu Stop & Start, un
contor de timp însumează duratele de trecere
în mod STOP pentru un parcurs.
El revine la zero la fiecare punere a contactului.
Instrumente de bord

170
C4-cactus_ro_Chap07_info-pratiques_ed01-2016
Verificare niveluri
In cazul interventiilor sub capotă, fiti
atenţi, deoarece anumite zone ale
motorului pot fi extrem de calde (risc de
arsuri) şi electroventilatorul poate porni
in orice moment (chiar si cu contactul
taiat).
Nivel de ulei motor
Verificarea se face fie la punerea
contactului, cu indicatorul de nivel
al uleiului din tabloul bord, pentru
vehiculele echipate cu indicator de
nivel ulei electric, fie cu joja manuală.
Verificare cu joja manuala
Amplasarea jojei de ulei manuale este ilustrata
Verificati în mod regulat toate aceste niveluri conform planului de intretinere al constructorului. Faceţi completări dacă este necesar, cu excepţia cazurilor când există indicaţii contrare.
În cazul unor pierderi importante de lichid, verificaţi circuitul respectiv in reţeaua CITROËN sau la un Service autorizat.
Daca se constata ca nivelul este situat mai
sus de reperul A sau sub reperul B, nu porniti
motorul.
-
Da

ca nivelul MAXIM este depasit (risc de
deteriorare a motorului), apelati la reteaua
CITROËN sau la un Service autorizat.
-
Da

ca nivelul MINIM nu este atins, este
imperativa completarea cu ulei de motor.
A = MA X
iM
B = M
in

i
M
Pen

tru a asigura corectitudinea
masurarii, vehiculul trebuie parcat pe
teren orizontal, cu motorul oprit de mai
mult de 30 de minute.
Este normal să completati nivelul de ulei între
două revizii (sau schimburi de ulei). CITROËN
vă recomandă un control, eventual cu
completare de ulei, la fiecare 5 000 km. in schita de sub capota motorului.
F Pr
indeti joja de la capatul colorat si
degajati-o complet.
F
St

ergeti tija jojei cu o laveta curata si care
nu lasa scame.
F
In

troduceti joja in motor pana la capat, apoi
scoateti-o din nou, pentru un control vizual:
nivelul corect trebuie sa se situeze intre
reperele A si B .
Caracteristicile uleiului
Inainte de a completa cu ulei sau a schimba
uleiul de motor, asigurati-va ca uleiul
corespunde motorizarii si este conform cu
recomandarile constructorului.
Informaţii practice

176
C4-cactus_ro_Chap07_info-pratiques_ed01-2016

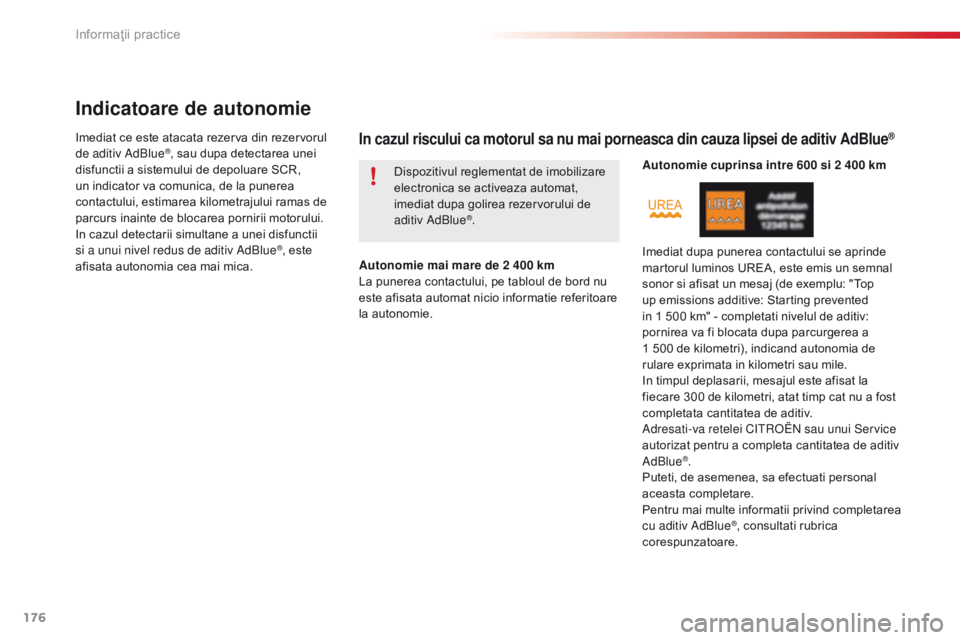

Indicatoare de autonomie
Imediat ce este atacata rezerva din rezervorul
de aditiv AdBlue®, sau dupa detectarea unei
disfunctii a sistemului de depoluare SCR,
un indicator va comunica, de la punerea
contactului, estimarea kilometrajului ramas de
parcurs inainte de blocarea pornirii motorului.
In cazul detectarii simultane a unei disfunctii
si a unui nivel redus de aditiv AdBlue
®, este
afisata autonomia cea mai mica. Autonomie mai mare de 2 400 k
m
La punerea contactului, pe tabloul de bord nu
este afisata automat nicio informatie referitoare
la autonomie. Dispozitivul reglementat de imobilizare
electronica se activeaza automat,
imediat dupa golirea rezervorului de
aditiv AdBlue
®.
In cazul riscului ca motorul sa nu mai porneasca din cauza lipsei de aditiv AdBlue®
Autonomie cuprinsa intre 600 si 2 400 km
Im ediat dupa punerea contactului se aprinde
martorul luminos UREA, este emis un semnal
sonor si afisat un mesaj (de exemplu: "Top
up emissions additive: Starting prevented
in 1
5

00
k
m" - completati nivelul de aditiv:
pornirea va fi blocata dupa parcurgerea a
1
5

00
d
e kilometri), indicand autonomia de
rulare exprimata in kilometri sau mile.
In timpul deplasarii, mesajul este afisat la
fiecare 300 de kilometri, atat timp cat nu a fost
completata cantitatea de aditiv.
Adresati-va retelei C
it

roën
s
au unui Service
autorizat pentru a completa cantitatea de aditiv
AdBlue
®.
Puteti, de asemenea, sa efectuati personal
aceasta completare.
Pentru mai multe informatii privind completarea
cu aditiv AdBlue
®, consultati rubrica
corespunzatoare.
Informaţii practice
