2018 CITROEN C-ELYSÉE instrument panel

14

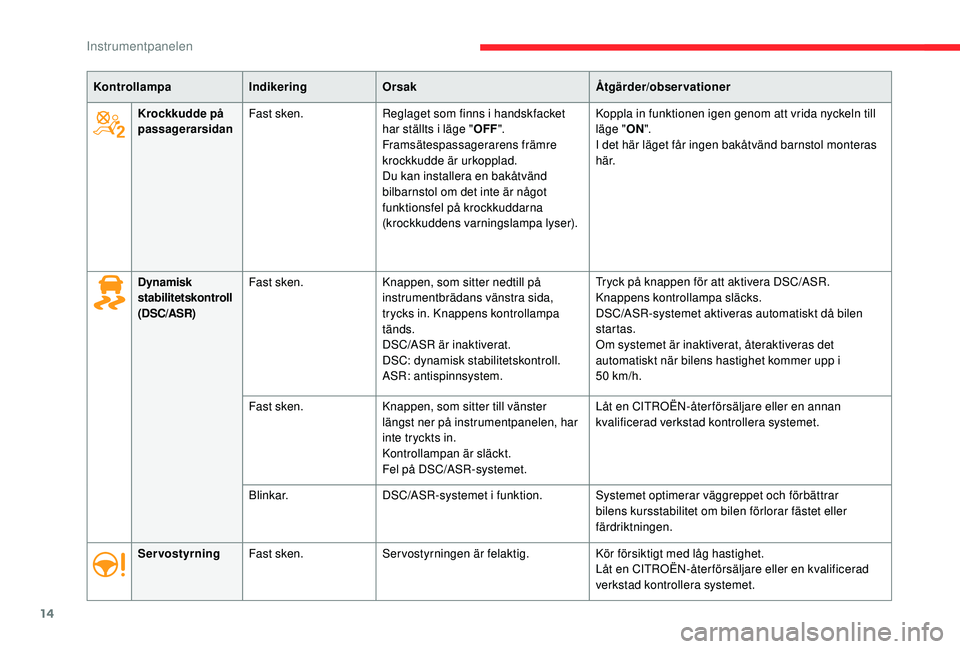

KontrollampaIndikeringOrsak Åtgärder/observationer
Krockkudde på
passagerarsidan Fast sken.
Reglaget som finns i handskfacket
har ställts i läge "OFF".
Framsätespassagerarens främre
krockkudde är urkopplad.
Du kan installera en bakåtvänd
bilbarnstol om det inte är något
funktionsfel på krockkuddarna
(krockkuddens varningslampa lyser). Koppla in funktionen igen genom att vrida nyckeln till
läge "
ON".
I det här läget får ingen bakåtvänd barnstol monteras
här.
Dynamisk
stabilitetskontroll
(DSC/ASR)Fast sken. Knappen, som sitter nedtill på
instrumentbrädans vänstra sida,
trycks in. Knappens kontrollampa
tänds.
DSC/ASR är inaktiverat.
DSC: dynamisk stabilitetskontroll.
ASR: antispinnsystem. Tryck på knappen för att aktivera DSC/ASR.
Knappens kontrollampa släcks.
DSC/ASR-systemet aktiveras automatiskt då bilen
startas.
Om systemet är inaktiverat, återaktiveras det
automatiskt när bilens hastighet kommer upp i
50


km/h.
Fast sken. Knappen, som sitter till vänster
längst ner på instrumentpanelen, har
inte tryckts in.
Kontrollampan är släckt.
Fel på DSC/ASR-systemet. Låt en CITROËN-återförsäljare eller en annan
kvalificerad verkstad kontrollera systemet.
Blinkar. DSC/ASR-systemet i funktion. Systemet optimerar väggreppet och förbättrar
bilens kursstabilitet om bilen förlorar fästet eller
färdriktningen.
Servostyrning Fast sken. Servostyrningen är felaktig. Kör försiktigt med låg hastighet.
Låt en CITROËN-åter försäljare eller en kvalificerad
verkstad kontrollera systemet.
Instrumentpanelen

15
KontrollampaIndikeringOrsak Åtgärder/observationer
AdBlue
®
(BlueHDi Diesel) Fast sken direkt när
tändningen slås på,
åtföljt av en ljudsignal
och ett meddelande
som indikerar
återstående körsträcka. Återstående körsträcka är mellan
600
och 2 400 km.Fyll snarast på AdBlue
®: vänd dig till en CITROËN-
verkstad eller en annan kvalificerad verkstad eller gör
det själv.
Blinkande sken, i
kombination med att
servicelampan lyser,
åtföljt av en ljudsignal
och ett meddelande
som indikerar
återstående körsträcka.Återstående körsträcka är mellan
0 och 600 km. Du måste
fylla på AdBlue® för att undvika
motorstopp : vänd dig till en CITROËN-verkstad eller
en annan kvalificerad verkstad eller gör det själv.
Blinkande sken, i
kombination med att
SERVICE-lampan lyser,
åtföljt av en ljudsignal
och ett meddelande
som indikerar att bilen
inte går att starta.AdBlue®-tanken är tom: den
lagstadgade startspärren förhindrar
att motorn startas. För att kunna starta motorn igen måste
du fylla på
AdBlue®: vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad eller gör det själv.
Det är nödvändigt att fylla på minst 4
liter AdBlue
® i
tanken.
1
Instrumentpanelen

16
KontrollampaIndikeringOrsak Åtgärder/observationer
Avgasreningssystemet
SCR
(BlueHDi Diesel)Fast sken så snart
tändningen slås
till, samtidigt som
SERVICE-lampan och
motordiagnoslampan
lyser, åtföljt av en
ljudsignal och ett
meddelande.Ett funktionsfel i
avgasreningssystemet SCR har
upptäckts.
Denna varning försvinner så snart
avgasutsläppsnivån blir normal igen.
Blinkande sken så
snart tändningen slås
till, samtidigt som
servicelampan och
motordiagnoslampan
lyser, åtföljt av en
ljudsignal och ett
meddelande som
indikerar återstående
körsträcka. Efter att funktionsfelet i
avgasreningen har bekräftats kan du
fortsätta köra upp till 1
100 km innan
motorns startspärr löser ut. Kontakta snarast möjligt
en CITROËN-verkstad
eller en annan kvalificerad verkstad för att undvika
motorstopp .
Fast sken så snart
tändningen slås
till, samtidigt som
servicelampan och
motordiagnoslampan
lyser, åtföljt av en
ljudsignal och ett
meddelande. Du har överskridit den tillåtna
körsträckan efter att funktionsfelet i
avgasreningen bekräftades: bilens
startspärrsystem förhindrar att bilen
startas.
För att kunna starta bilen igen måste
du vända
dig till en CITROËN-återförsäljare eller en annan
kvalificerad verkstad.
Instrumentpanelen

17
ServiceTillfälligt på. Mindre avvikelser som inte har
någon specifik kontrollampa har
uppstått. Identifiera felet genom att läsa meddelandet som
visas på skärmen, som till exempel:
-
p

artikelfiltret börjar sättas igen (diesel).
-


servostyrningen,
-

e
tt mindre elfel.
Vid andra avvikelser kan du kontakta en CITROËN-
verkstad eller en annan kvalificerad verkstad.
Fast sken. Större fel, som inte signaleras av
någon specifik varningslampa, har
upptäckts. Identifiera felet genom att läsa meddelandet som
visas på skärmen och kontakta sedan en CITROËN-
återförsäljare eller en kvalificerad verkstad.
Dimljus bak Fast sken. Dimljuset bak har tänts med hjälp av
belysningsreglagets vridreglage. Vrid belysningsreglagets vridreglage bakåt för att
släcka dimljuset bak.
Stop & Star t Fast sken. Om bilen har stannat (rödljus, stopp,
köbildning), har Stop & Start-
systemet ställt motorn i STOP-läge. Kontrollampan släcks och motorn startar automatiskt
igen i START-läget, när du vill köra iväg.
Blinkar några
sekunder och släcks
sedan. STOP-läget är för tillfället inte
tillgängligt.
eller
START-läget aktiveras automatiskt. Läs under motsvarande rubrik för mer information om
Stop & Star t
-systemet.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
1
Instrumentpanelen

18
KontrollampaIndikeringOrsak Åtgärder/observationer
Dimstrålkastare Fast sken. Dimstrålkastarna tänds med hjälp av
ringen på belysningsreglaget. Vrid ringen på reglaget en gång bakåt för att släcka
dimljusen.
Vänster blinkers Blinkar med
ljudsignal. Belysningsreglaget har tryckts nedåt.
Höger blinkers Blinkar med
ljudsignal. Belysningsreglaget har tryckts uppåt.
Halvljus Fast sken. Belysningsreglaget står i läget
"Halvljus".
Helljus Fast sken. Belysningsreglaget har dragits mot
dig. Dra på nytt i reglaget för att återgå till halvljus.
Foten på
kopplingspedalenFast sken.
I STOP-läget för Stop & Start, har
övergången till START-läget avvisats
eftersom kopplingspedalen inte är
helt nedtryckt. I en bil med manuell växellåda är det nödvändigt att
koppla ur helt för att du ska kunna ställa motorn i
START-läge.
Foten på
bromsen Fast sken.
Om du har en automatisk
växellåda har du glömt att trycka
på bromspedalen för att komma ur
P-läget. Ha motorn igång och tryck på bromspedalen, innan
du släpper parkeringsbromsen, för att låsa upp den
automatiska växelväljaren och komma ur P
-läget.
Instrumentpanelen

19
Serviceindikator
KontrollampaTillståndOrsak Åtgärder/kommentarer
Skiftnyckel Fast sken tillfälligt när
tändningen slås på. När körsträckan som återstår till
nästa ser vice är mellan 1
000 och
3
000 kmSer viceindikatorn visas i några sekunder på
instrumentpanelen. Beroende på version:
-

a
vståndsräknaren visar en linje med återstående
körsträcka (i kilometer eller miles) till nästa
service.
-
e

tt varningsmeddelande visar återstående
körsträcka (i kilometer eller miles) och när nästa
ser vice ska utföras.
Skiftnyckeln försvinner efter några sekunder.
Varningen kan visas en kort tid innan ser vice ska
utföras.
Fast sken när
tändningen slås på. Körsträckan som återstår till nästa
ser vice är mindre än 1
000 km.Ser viceindikatorn visas i några sekunder på
instrumentpanelen. Beroende på version:
-

a
vståndsräknaren visar återstående körsträcka till
nästa service.
-
e

tt varningsmeddelande visar återstående
körsträcka och när nästa ser vice ska utföras.
Skiftnyckelsymbolen förblir på som en påminnelse att
ser vice måste utföras mycket snart.
Varningen kan visas en kort tid innan ser vice ska
utföras.
Indikatorer
1
Instrumentpanelen

20
KontrollampaTillståndOrsak Åtgärder/kommentarer
Skiftnyckel Blinkar och lyser
sedan med fast sken
när tändningen slås
på. Tidpunkten för ser vicen är
överskriden.
Ser viceindikatorn visas i några sekunder på
instrumentpanelen. Beroende på version:
-

v
ägmätaren visar körsträckan efter att tidpunkten
för ser vice överskridits. "-" visas framför värdet.
-

e
tt varningsmeddelande visar att tidpunkten för
service har överskridits.
Skiftnyckeln förblir tänd tills ser vice har utförts.
Varningen aktiveras när tidpunkten för ser vice har
överskridits.
+ Blinkar och lyser
sedan med fast
sken när tändningen
slås på. Kopplad till
servicelampan.Ser vicetidpunkten har överskridits
på Diesel BlueHDi-versioner.
Ser viceindikatorn visas i några sekunder på
instrumentpanelen. Beroende på version:
-

v
ägmätaren visar körsträckan efter att tidpunkten
för ser vice överskridits. "-" visas framför värdet.
-

e
tt varningsmeddelande visar att tidpunkten för
service har överskridits.
Skiftnyckeln förblir tänd tills ser vice har utförts.
Varningen aktiveras när tidpunkten för ser vice har
överskridits.
Sträckan som visas (i kilometer eller miles)
beräknas i enlighet med körsträckan och
hur lång tid som har gått sedan ser vice
utfördes senast.
Instrumentpanelen

21
AdBlue®-räckviddsmätare
Så snart reser vnivån i AdBlue®-tanken
har nåtts eller efter att ett funktionsfel i
avgasreningssystemet SCR har detekterats,
visas en indikator när tändningen slås till, med
information om hur långt fordonet kan köras
innan motorn inte längre går att starta.
Om ett fel har detekterats samtidigt som nivån
av AdBlue
® är låg visas den lägsta räckvidden.
Om det finns risk att
motorn inte startar på
grund av brist på AdBlue
®
Motorns startspärr är lagstadgad och
aktiveras automatiskt när AdBlue®-tanken
är tom.
Räckvidd som överstiger 2

400

km
När tändningen slås på visas ingen information
om räckvidd automatiskt på instrumentpanelen.
Nollställning av serviceindikatorn
Efter varje servicebesök ska serviceindikatorn
nollställas.
Om du vill koppla ur batteriet efter denna
åtgärd bör du låsa bilen och vänta i minst
fem minuter, så att nollställningen hinner
registreras.
Visa serviceinformation
Du kan när som helst visa
serviceinformationen.
F
T
ryck på knappen för nollställning av
trippmätaren. Serviceinformationen visas i
några sekunder och försvinner sedan.
Gör så här:
F

S

lå av tändningen.
F

T

ryck på knappen för nollställning av
trippmätaren och håll den intryckt.
F

S

lå på tändningen: mätarvisningen på
displayen börjar räkna ned.
F

S

läpp upp knappen när =0

visas:
skiftnyckelsymbolen försvinner.
1
Instrumentpanelen
