2018 Acura MDX Manuel du propriétaire (in French)

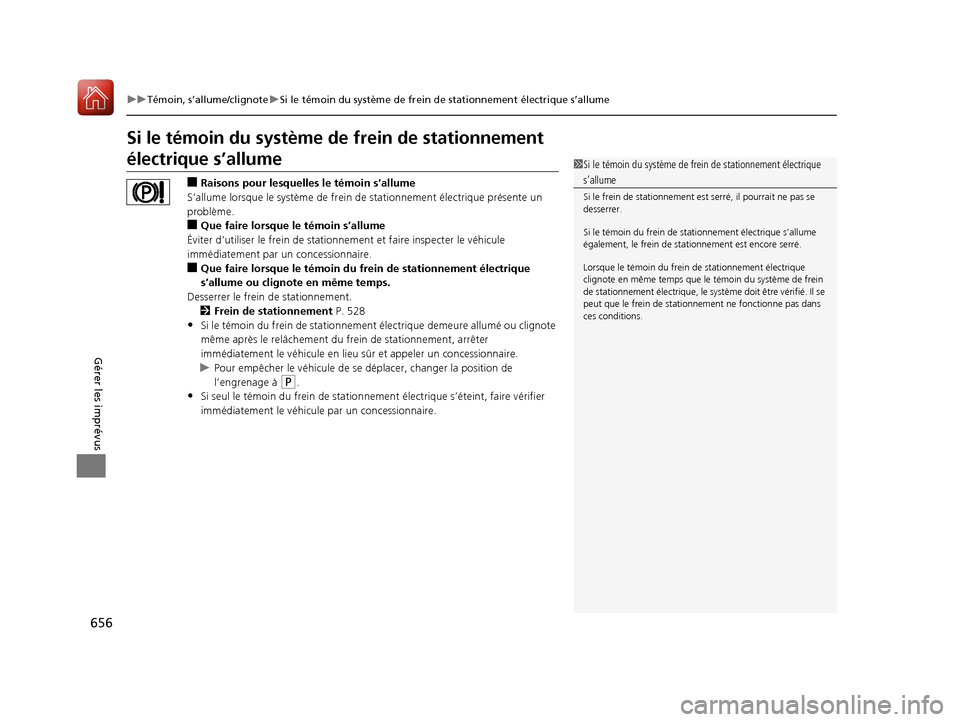

656
uuTémoin, s’allume/clignote uSi le témoin du système de frein de stationnement électrique s’allume
Gérer les imprévus
Si le témoin du système de frein de stationnement
électrique s’allume
■Raisons pour lesquelles le témoin s’allume
S’allume lorsque le système de frein de stationnement électrique présente un
problème.
■Que faire lorsque le témoin s’allume
Éviter d’utiliser le frei n de stationnement et faire inspecter le véhicule
immédiatement par un concessionnaire.
■Que faire lorsque le témoin du frein de stationnement électrique
s’allume ou clignote en même temps.
Desserrer le frein de stationnement. 2 Frein de stationnement P. 528
•Si le témoin du frein de stationnement électrique demeure allumé ou clignote
même après le relâchement du frein de stationnement, arrêter
immédiatement le véhicule en lieu sûr et appeler un concessionnaire.
u Pour empêcher le véhicule de se déplacer, changer la position de
l’engrenage à
(P.
•Si seul le témoin du frein de stationnement électrique s’éteint, faire vérifier
immédiatement le véhicule par un concessionnaire.
1Si le témoin du système de frein de stationnement électrique
s’allume
Si le frein de stationnement es t serré, il pourrait ne pas se
desserrer.
Si le témoin du frein de stat ionnement électrique s’allume
également, le frein de stat ionnement est encore serré.
Lorsque le témoin du frein de stationnement électrique
clignote en même temps que le témoin du système de frein
de stationnement électrique, le système doit être vérifié. Il se
peut que le frein de stationnement ne fonctionne pas dans
ces conditions.
18 ACURA MDX-33TZ5C400.book Page 656 Wednesday, September 6, 2017 4:38 PM

657
uuTémoin, s’allume/clignote uSi le témoin de basse pression de pneu/TPMS s’allume ou clignote
Gérer les imprévus
Si le témoin de basse pression de pneu/TPMS
s’allume ou clignote
■Raisons pour lesquelles le témoin s’allume ou clignote
La pression d’un pneu est significativem ent basse. S’il y a un problème au niveau
du TPMS avec assistance au gonflage des pneus ou si le pneu de secours
compact
* est installé, le témoin clignote pendant environ une minute et reste
ensuite allumé.
■Que faire lorsque le témoin s’allume
Conduire avec modération et éviter les virages serrés et le freinage brusque.
Arrêter le véhicule dans un endroit sécuritaire. Vérifier la pression de gonflage des
pneus et régler la pr ession conformément à la spécif ication. La spécification de
pression de gonflage des pneus apparaît sur l’étiquette collée sur le montant de
portière côté conducteur.
■Que faire lorsque le témoin clignote
Faire inspecter le pneu par un concessionna ire dès que possible. Si le pneu de
secours compact
* est à l’origine du clignotemen t du témoin, changer le pneu
pour un pneu de pleine dimension. Le té moin s’éteint après avoir roulé quelques
kilomètres (milles).
Si le témoin du système de boîte de vitesses clignote
en même temps que le message d’avertissement
■Raisons pour lesquelles le témoin clignote
Une anomalie est présen te dans le système de boîte de vitesses.
■Que faire lorsque le témoin clignote
•Faire vérifier le véhicule par un concessi onnaire immédiatement.
•Sélectionner la position (N après le démarrage du moteur.
u Vérifier si la position
(N s’allume/clignote sur le ta bleau de bord, et si le
témoin sur le bouton
(N s’allume/clignote.
u Le moteur ne peut pas se mettre en marche à moins que le frein de
stationnement soit serré. 2 Démarrage du moteur P. 465
1Si le témoin de basse pression de pneu/TPMS s’allume ou
clignote
REMARQUE
Le fait de conduire sur un pneu à pression de gonflage
insuffisante peut entraîner sa surchauffe. Un pneu
surchauffé peut entraîner sa défaillance. Toujours gonfler les
pneus conformément à la pression spécifiée.
L’assistance au gonflage des pneus du TPMS offre une aide
au niveau visuel et auditif pendant l’ajustement de la
pression des pneus. Pendant l’ajus tement à la hausse ou à la
baisse de la pression des pneus, et avec le mode
d’alimentation à MARCHE, le système émet des
avertissements comme suit :
Inférieure à la pression de gonflage recommandée : Le
signal sonore retentit et les feux extérieurs clignotent une fois
toutes les cinq secondes.
À la pression de gonflage recommandée : Le signal
sonore retentit et les feux extérieurs clignotent rapidement
pendant environ cinq secondes.
Supérieure à la pression de gonflage recommandée :
Le signal sonore retentit et les feux clignotent deux fois
toutes les trois secondes.
1 Si le témoin du système de boîte de vitesses clignote en même
temps que le message d’avertissement
Il sera peut-être impossible de mettre le moteur en marche.
S’assurer de serrer le frein de stationnement en stationnant le
véhicule.
Appeler un service de remo rquage professionnel si un
remorquage du véhicule s’impose. 2
Remorquage d’urgence P. 666
* Non disponible sur tous les modèles
18 ACURA MDX-33TZ5C400.book Page 657 Wednesday, September 6, 2017 4:38 PM

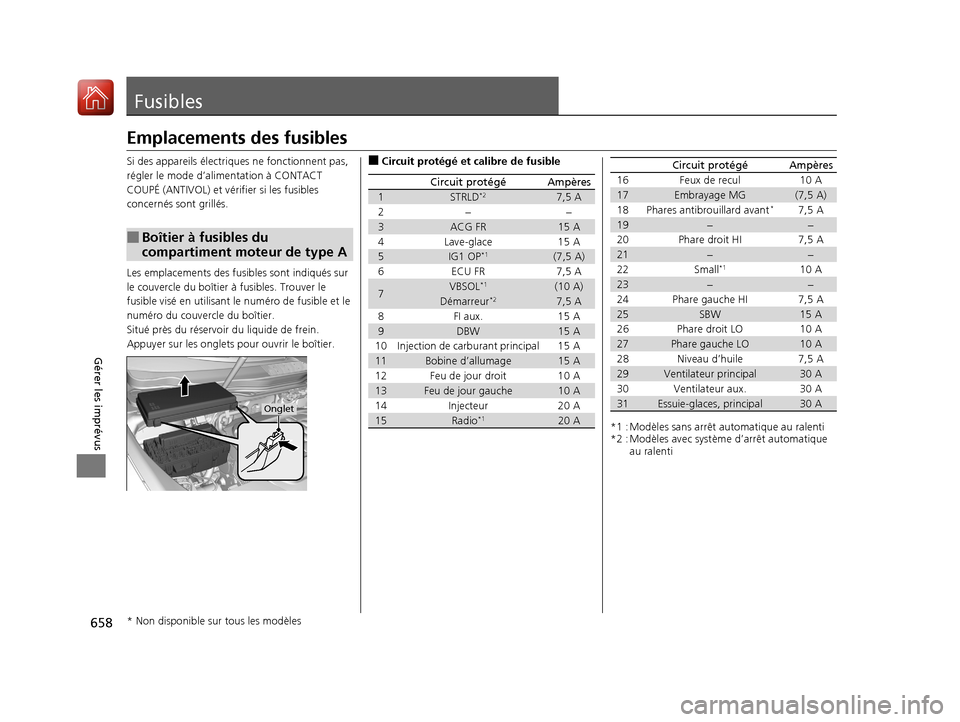

658
Gérer les imprévus
Fusibles
Emplacements des fusibles
Si des appareils électriques ne fonctionnent pas,
régler le mode d’al imentation à CONTACT
COUPÉ (ANTIVOL) et vérifier si les fusibles
concernés sont grillés.
Les emplacements des fusibles sont indiqués sur
le couvercle du boîtier à fusibles. Trouver le
fusible visé en utilisant le numéro de fusible et le
numéro du couvercle du boîtier.
Situé près du réservoir du liquide de frein.
Appuyer sur les onglets pour ouvrir le boîtier.
■Boîtier à fusibles du
compartiment moteur de type A
Onglet
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
1STRLD*27,5 A
2−−
3ACG FR15 A
4 Lave-glace 15 A
5IG1 OP*1(7,5 A)
6 ECU FR 7,5 A
7VBSOL*1(10 A)
Démarreur*27,5 A
8 FI aux. 15 A
9DBW15 A
10 Injection de carb urant principal 15 A
11Bobine d’allumage15 A
12 Feu de jour droit 10 A
13Feu de jour gauche10 A
14 Injecteur 20 A
15Radio*120 A*1 : Modèles sans arrêt au tomatique au ralenti
*2 : Modèles avec système d’arrêt automatique au ralenti
16 Feux de recul
10 A
17Embrayage MG(7,5 A)
18 Phares antibrouillard avant*7,5 A
19−−
20 Phare droit HI 7,5 A
21−−
22 Small*110 A
23−−
24 Phare gauche HI 7,5 A
25SBW15 A
26 Phare droit LO 10 A
27Phare gauche LO10 A
28 Niveau d’huile 7,5 A
29Ventilateur principal30 A
30 Ventilateur aux. 30 A
31Essuie-glaces, principal30 A
Circuit protégéAmpères
* Non disponible sur tous les modèles
18 ACURA MDX-33TZ5C400.book Page 658 Wednesday, September 6, 2017 4:38 PM

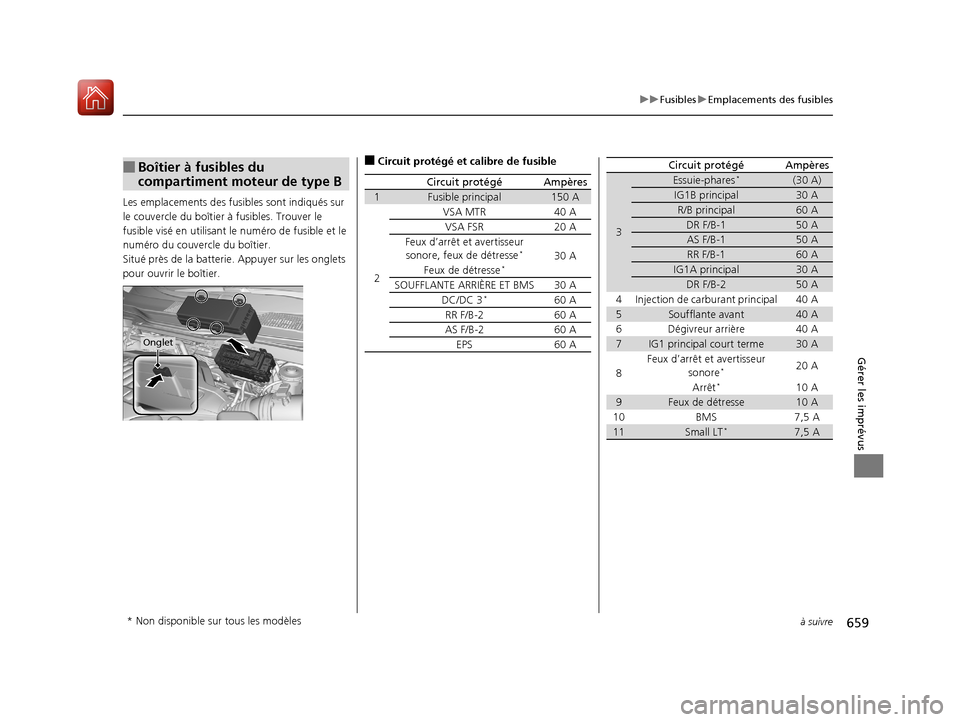

659
uuFusibles uEmplacements des fusibles
à suivre
Gérer les imprévus
Les emplacements des fusi bles sont indiqués sur
le couvercle du boîtier à fusibles. Trouver le
fusible visé en utilisant le numéro de fusible et le
numéro du couvercle du boîtier.
Situé près de la batterie. Appuyer sur les onglets
pour ouvrir le boîtier.
■Boîtier à fusibles du
compartiment moteur de type B
Onglet
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
1Fusible principal150 A
2
VSA MTR40 A
VSA FSR 20 A
Feux d’arrêt et avertisseur sonore, feux de détresse
*30 A
Feux de détresse*
SOUFFLANTE ARRIÈRE ET BMS 30 A
DC/DC 3*60 A
RR F/B-2 60 A
AS F/B-2 60 A
EPS 60 A
3
Essuie-phares*(30 A)
IG1B principal30 A
R/B principal60 A
DR F/B-150 A
AS F/B-150 A
RR F/B-160 A
IG1A principal30 A
DR F/B-250 A
4 Injection de carbur ant principal 40 A
5Soufflante avant40 A
6 Dégivreur arrière 40 A
7IG1 principal court terme30 A
8 Feux d’arrêt et avertisseur
sonore
*20 A
Arrêt
*10 A
9Feux de détresse10 A
10 BMS 7,5 A
11Small LT*7,5 A
Circuit protégéAmpères
* Non disponible sur tous les modèles
18 ACURA MDX-33TZ5C400.book Page 659 Wednesday, September 6, 2017 4:38 PM

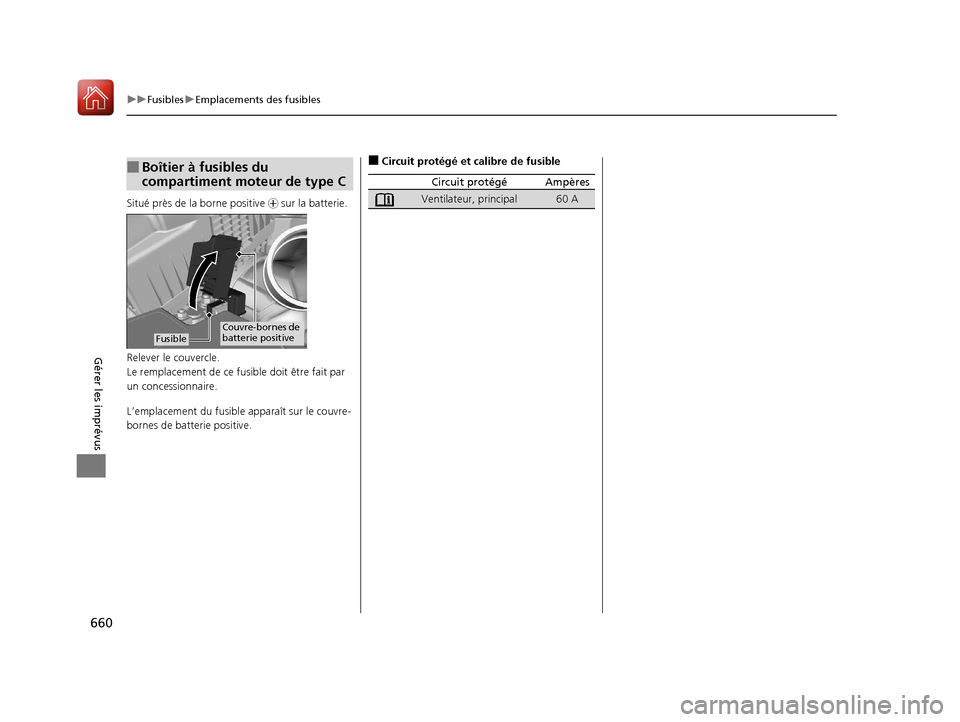

660
uuFusibles uEmplacements des fusibles
Gérer les imprévus
Situé près de la borne positive + sur la batterie.
Relever le couvercle.
Le remplacement de ce fusible doit être fait par
un concessionnaire.
L’emplacement du fusible a pparaît sur le couvre-
bornes de batterie positive.
■Boîtier à fusibles du
compartiment moteur de type C
FusibleCouvre-bornes de
batterie positive
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
Ventilateur, principal60 A
18 ACURA MDX-33TZ5C400.book Page 660 Wednesday, September 6, 2017 4:38 PM

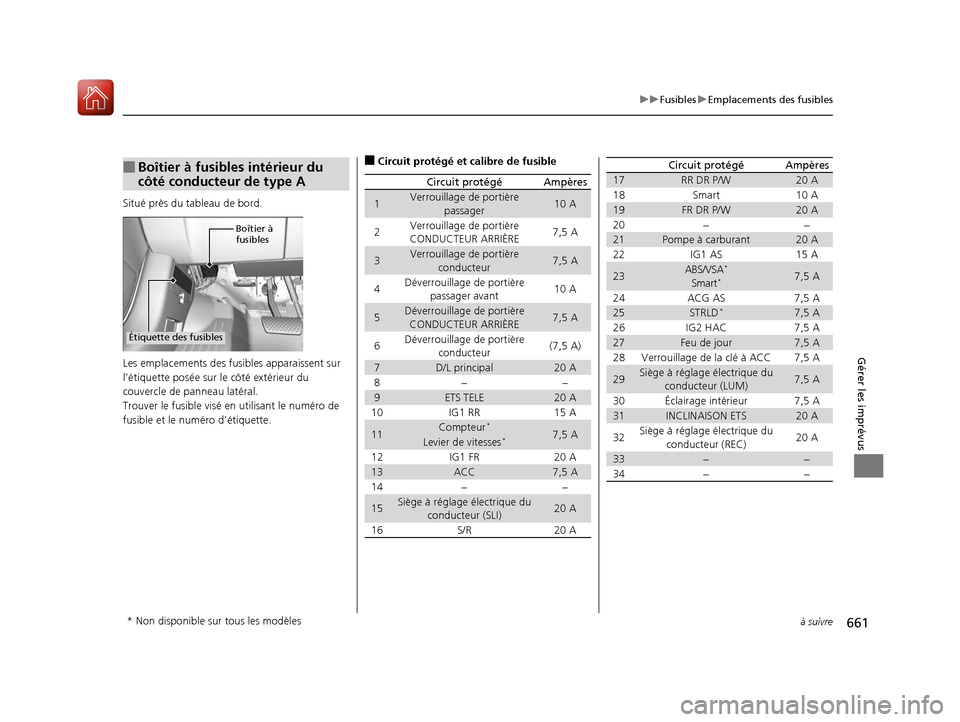

661
uuFusibles uEmplacements des fusibles
à suivre
Gérer les imprévus
Situé près du tableau de bord.
Les emplacements des fusi bles apparaissent sur
l’étiquette posée sur le côté extérieur du
couvercle de panneau latéral.
Trouver le fusible visé en utilisant le numéro de
fusible et le numéro d’étiquette.
■Boîtier à fusibles intérieur du
côté conducteur de type A
Boîtier à
fusibles
Étiquette des fusibles
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
1Verrouillage de portière passager10 A
2Verrouillage de portière
CONDUCTEUR ARRIÈRE7,5 A
3Verrouillage de portière conducteur7,5 A
4Déverrouillage de portière passager avant10 A
5Déverrouillage de portière CONDUCTEUR ARRIÈRE7,5 A
6Déverrouillage de portière conducteur(7,5 A)
7D/L principal20 A
8−−
9ETS TELE20 A
10 IG1 RR 15 A
11Compteur*7,5 ALevier de vitesses*
12IG1 FR 20 A
13ACC7,5 A
14 − −
15Siège à réglage électrique du conducteur (SLI)20 A
16 S/R 20 A
17RR DR P/W20 A
18 Smart 10 A
19FR DR P/W20 A
20 − −
21Pompe à carburant20 A
22 IG1 AS 15 A
23ABS/VSA*
Smart*7,5 A
24 ACG AS 7,5 A
25STRLD*7,5 A
26 IG2 HAC 7,5 A
27Feu de jour7,5 A
28 Verrouillage de la clé à ACC 7,5 A
29Siège à réglage électrique du
conducteur (LUM)7,5 A
30 Éclairage intérieur 7,5 A
31INCLINAISON ETS20 A
32 Siège à réglage électrique du
conducteur (REC) 20 A
33−−
34−−
Circuit protégéAmpères
* Non disponible sur tous les modèles
18 ACURA MDX-33TZ5C400.book Page 661 Wednesday, September 6, 2017 4:38 PM

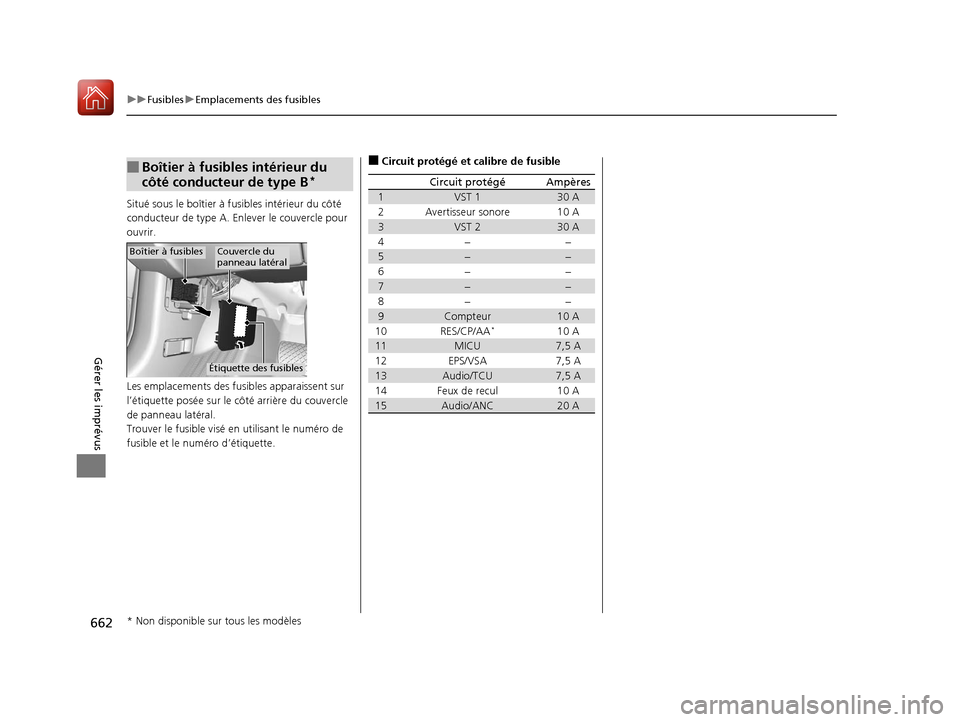

662
uuFusibles uEmplacements des fusibles
Gérer les imprévus
Situé sous le boîtier à fu sibles intérieur du côté
conducteur de type A. Enlever le couvercle pour
ouvrir.
Les emplacements des fusibles apparaissent sur
l’étiquette posée sur le côté arrière du couvercle
de panneau latéral.
Trouver le fusible visé en utilisant le numéro de
fusible et le numéro d’étiquette.
■Boîtier à fusibles intérieur du
côté conducteur de type B*
Boîtier à fusiblesCouvercle du
panneau latéral
Étiquette des fusibles
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
1VST 130 A
2Avertisseur sonore10 A
3VST 230 A
4−−
5−−
6−−
7−−
8−−
9Compteur10 A
10RES/CP/AA*10 A
11MICU7,5 A
12EPS/VSA7,5 A
13Audio/TCU7,5 A
14Feux de recul10 A
15Audio/ANC20 A
* Non disponible sur tous les modèles
18 ACURA MDX-33TZ5C400.book Page 662 Wednesday, September 6, 2017 4:38 PM

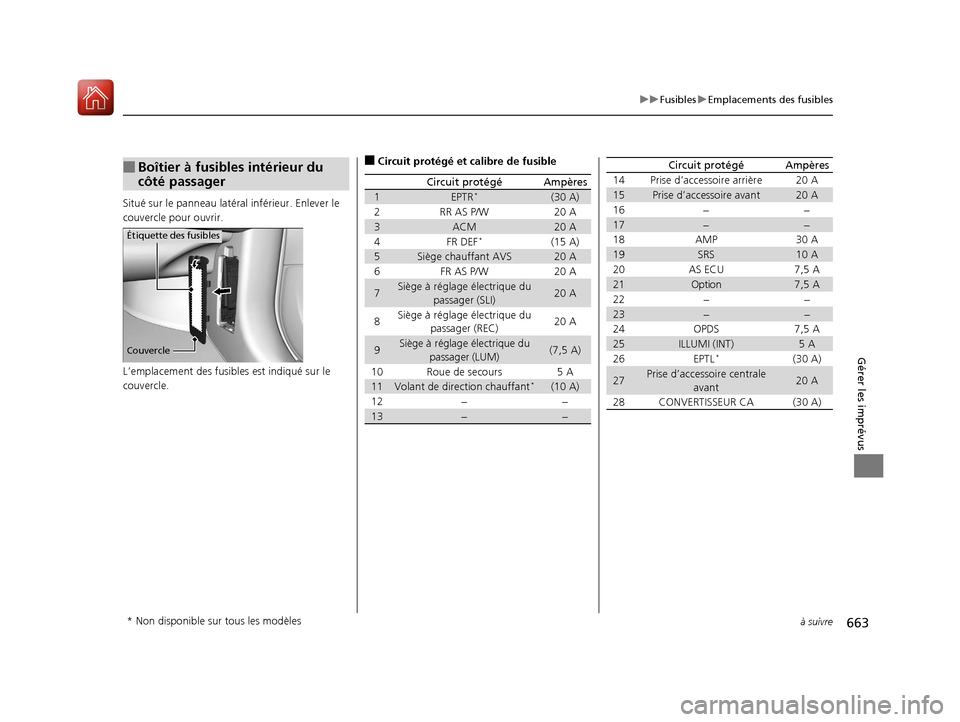

663
uuFusibles uEmplacements des fusibles
à suivre
Gérer les imprévus
Situé sur le panneau latéral inférieur. Enlever le
couvercle pour ouvrir.
L’emplacement des fusibles est indiqué sur le
couvercle.
■Boîtier à fusibles intérieur du
côté passager
Couvercle
Étiquette des fusibles
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
1EPTR*(30 A)
2RR AS P/W20 A
3ACM20 A
4FR DEF*(15 A)
5Siège chauffant AVS20 A
6FR AS P/W20 A
7Siège à réglage électrique du
passager (SLI)20 A
8Siège à réglage électrique du passager (REC)20 A
9Siège à réglage électrique du passager (LUM)(7,5 A)
10Roue de secours5 A
11Volant de direction chauffant*(10 A)
12−−
13−−
14Prise d’accessoire arrière20 A
15Prise d’accessoire avant20 A
16−−
17−−
18AMP30 A
19SRS10 A
20AS ECU7,5 A
21Option7,5 A
22−−
23−−
24OPDS7,5 A
25ILLUMI (INT)5 A
26EPTL*(30 A)
27Prise d’accessoire centrale avant20 A
28CONVERTISSEUR CA(30 A)
Circuit protégéAmpères
* Non disponible sur tous les modèles
18 ACURA MDX-33TZ5C400.book Page 663 Wednesday, September 6, 2017 4:38 PM
