2018 Abarth 500 ECO mode

56)Pour que le système ASR fonctionne
correctement il est indispensable que
les pneus soient de la même marque et du
même type sur toutes les roues, en parfait
état et surtout du type et des dimensions
préconisées.
57)Pendant l'utilisation éventuelle de la
roue de secours type galette (suivant
version), le système ASR continue
de fonctionner. Ne pas oublier cependant
que la roue de secours type galette, dont
les dimensions sont inférieures à celles
du pneu de série, a une adhérence
moindre par rapport aux autres pneus.
58)Le système ASR ne peut pas modifier
les lois naturelles de la physique et ne peut
pas augmenter l'adhérence qui dépend
des conditions de la route.
59)Le système ASR ne peut pas éviter les
accidents, y compris ceux dus à une
vitesse excessive dans un virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
60)Les capacités du système ASR ne
doivent jamais être essayées de façon
irresponsable et dangereuse susceptible
de mettre en danger la sécurité du
conducteur et celle des autres.
61)Les performances du système ASR ne
doivent pas inciter le conducteur à courir
des risques inutiles et injustifiés. La
conduite doit toujours s'adapter aux
conditions de la chaussée, à la visibilité et à
la circulation. La responsabilité de la
sécurité routière incombe donc toujours, et
dans tous les cas, au conducteur.62)Le système PBA n'est pas en mesure
d'augmenter l'adhérence des pneus sur
la route au-delà des limites imposées
par les lois de la physique : il est
indispensable de toujours conduire avec
précaution en fonction des conditions
du manteau routier.
63)Le système PBA n'est pas en mesure
d'éviter des accidents, y compris ceux dus
à une vitesse excessive dans les virages,
à une conduite sur des surfaces faiblement
adhérentes ou bien à l'aquaplaning.
64)Le système PBA constitue une aide à
la conduite : le conducteur ne doit jamais
baisser son attention pendant la conduite.
La responsabilité de la conduite est
toujours confiée au conducteur.
65)Les capacités du système PBA ne
doivent jamais être testées de façon
irresponsable et dangereuse, pouvant
compromettre la sécurité du conducteur,
des autres occupants présents à bord
du véhicule et de tous les autres usagers
de la route.SYSTÈME iTPMS
(indirect Tyre
Pressure
Monitoring System)
(selon le modèle)
DESCRIPTION
La voiture peut être équipée d'un
système de contrôle de la pression des
pneus, appelé iTPMS (indirect Tyre
Pressure Monitoring System), en
mesure de contrôler l’état de gonflage
des pneus au moyen des capteurs
de vitesse de roue.
Pour accéder aux écrans ( fig. 50 - fig.
51) Système iTPMS, appuyer sur le
bouton TRIP.
L'écran fig. 51 apparaîtra uniquement
en cas d'un ou plusieurs pneus
dégonflés.
Pression correcte des pneus
Si la pression de tous les pneus
correspond à la valeur correcte, l'écran
de fig. 50 surgira alors.
Pression des pneus insuffisante
En cas d'un ou plusieurs pneus
dégonflés, le système avertit le
conducteur par l'allumage du témoin
sur le combiné de bord.
Sur l'écran s'affichent les inscriptions
“KO” à côté de pneus fig. 51, doublé
d'un message d'avertissement.
66
SÉCURITÉ

AIRBAGS LATÉRAUX
(Side Bag - Window Bag)
(suivant modèle)
Pour augmenter la sécurité des
passagers en cas de choc latéral, la
voiture est équipée d'airbags latéraux
de protection du bassin, du thorax
et de l'épaule (Side Bag) du conducteur
et du passager, et d'airbags de
protection de la tête.
La non-activation des airbags latéraux
dans les autres types de collisions
(frontale, arrière, capotage, etc.)
n'indique pas un mauvais
fonctionnement du système.
Airbags latéraux avant (Side bag)
Ils sont constitués de deux coussins
logés dans les dossiers des sièges
avant fig. 71, qui protègent le bassin, le
thorax et l'épaule des passagers en
cas de choc latéral de sévérité
moyenne-élevée.Airbags rideaux de protection de la
tête (Window-bag)
Il se compose de deux coussins
rideaux logés derrière les revêtements
latéraux du pavillon et cachés par
des finitions appropriées fig. 72, qui
sont conçus pour protéger la tête des
occupants avant en cas de choc latéral,
grâce à sa grande surface de
déploiement.
Avertissements
La meilleure protection offerte par le
système en cas de choc latéral
s'obtient en gardant une position
correcte sur le siège, permettant le
déploiement complet de l'airbag rideau.L'activation des airbags frontaux et/ou
latéraux est possible lorsque la voiture
est soumise à des chocs violents qui
concernent la zone sous la coque,
comme par exemple des chocs violents
contre des marches, des trottoirs ou
des reliefs fixes du sol, la chute de
la voiture dans de grands trous
ou ornières de la route.
Lorsqu'ils s'activent, les airbags
dégagent une petite quantité
de poudres. Ces poudres ne sont pas
nocives et n'indiquent pas un début
d'incendie. Par ailleurs, la surface
du coussin déployé et l'intérieur du
véhicule peuvent se recouvrir d'un
résidu poudreux : cette poudre peut
irriter la peau et les yeux. En cas
d'exposition, se laver avec de l'eau et
du savon neutre.
Toutes les interventions de contrôle, de
réparation et de remplacement
concernant l'airbag doivent être
effectuées auprès du Réseau
Après-vente Abarth. En cas de mise au
rebut de la voiture, veiller à s'adresser
au Réseau Après-vente Abarth pour
faire désactiver le système d'airbag.
71AB0A0074C
72AB0A0075C
85

En cas de démarrages en côte,
accélérer progressivement mais à fond
immédiatement après avoir relâché le
frein à main ou la pédale de frein, pour
permettre au moteur d’augmenter le
régime moteur et d'affronter les côtes
les plus raides avec plus de couple
au niveau des roues.
ATTENTION
20)Une utilisation incorrecte des leviers
(leviers poussés vers la planche de bord,
voir ) pourrait en provoquer leur rupture.

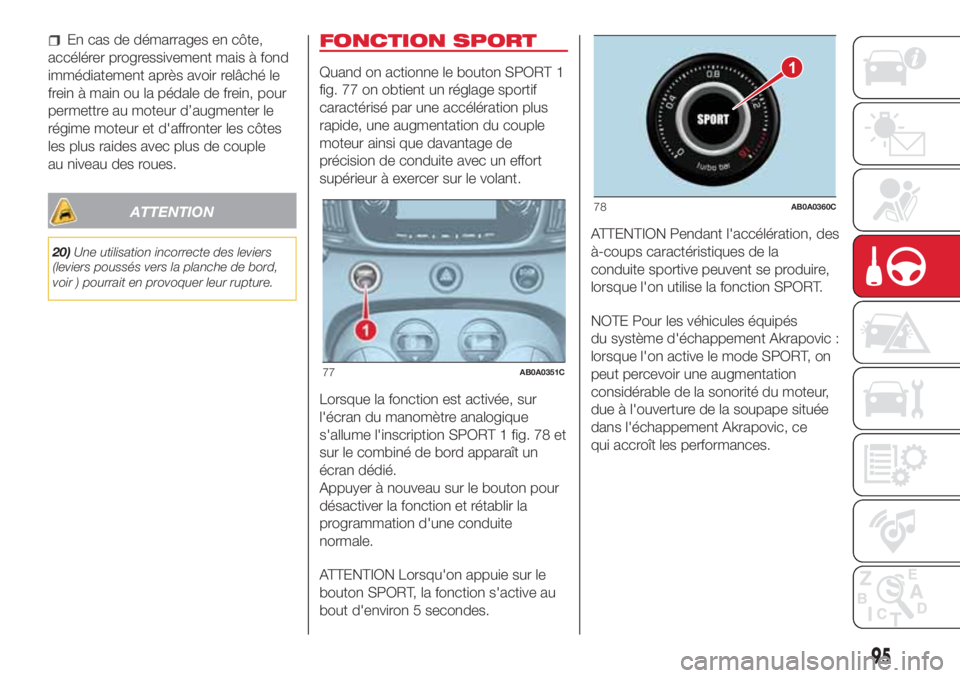

FONCTION SPORT
Quand on actionne le bouton SPORT 1
fig. 77 on obtient un réglage sportif
caractérisé par une accélération plus
rapide, une augmentation du couple
moteur ainsi que davantage de
précision de conduite avec un effort
supérieur à exercer sur le volant.
Lorsque la fonction est activée, sur
l'écran du manomètre analogique
s'allume l'inscription SPORT 1 fig. 78 et
sur le combiné de bord apparaît un
écran dédié.
Appuyer à nouveau sur le bouton pour
désactiver la fonction et rétablir la
programmation d'une conduite
normale.
ATTENTION Lorsqu'on appuie sur le
bouton SPORT, la fonction s'active au
bout d'environ 5 secondes.ATTENTION Pendant l'accélération, des
à-coups caractéristiques de la
conduite sportive peuvent se produire,
lorsque l'on utilise la fonction SPORT.
NOTE Pour les véhicules équipés
du système d'échappement Akrapovic :
lorsque l'on active le mode SPORT, on
peut percevoir une augmentation
considérable de la sonorité du moteur,
due à l'ouverture de la soupape située
dans l'échappement Akrapovic, ce
qui accroît les performances.
77AB0A0351C
1
78AB0A0360C
95

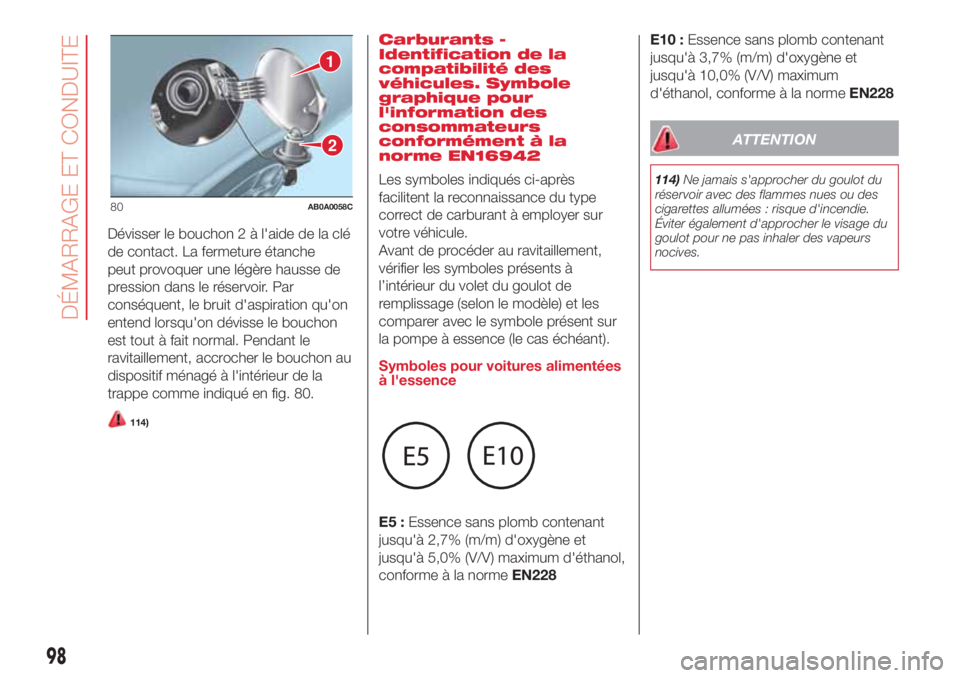

Dévisser le bouchon 2 à l'aide de la clé
de contact. La fermeture étanche
peut provoquer une légère hausse de
pression dans le réservoir. Par
conséquent, le bruit d'aspiration qu'on
entend lorsqu'on dévisse le bouchon
est tout à fait normal. Pendant le
ravitaillement, accrocher le bouchon au
dispositif ménagé à l'intérieur de la
trappe comme indiqué en fig. 80.
114)
Carburants -
Identification de la
compatibilité des
véhicules. Symbole
graphique pour
l'information des
consommateurs
conformément à la
norme EN16942
Les symboles indiqués ci-après
facilitent la reconnaissance du type
correct de carburant à employer sur
votre véhicule.
Avant de procéder au ravitaillement,
vérifier les symboles présents à
l’intérieur du volet du goulot de
remplissage (selon le modèle) et les
comparer avec le symbole présent sur
la pompe à essence (le cas échéant).
Symboles pour voitures alimentées
à l'essence
E5 :Essence sans plomb contenant
jusqu'à 2,7% (m/m) d'oxygène et
jusqu'à 5,0% (V/V) maximum d'éthanol,
conforme à la normeEN228E10 :Essence sans plomb contenant
jusqu'à 3,7% (m/m) d'oxygène et
jusqu'à 10,0% (V/V) maximum
d'éthanol, conforme à la normeEN228
ATTENTION
114)Ne jamais s'approcher du goulot du
réservoir avec des flammes nues ou des
cigarettes allumées : risque d'incendie.
Éviter également d'approcher le visage du
goulot pour ne pas inhaler des vapeurs
nocives.
1
2
80AB0A0058C
98
DÉMARRAGE ET CONDUITE

ATTENTION
36)Dans les stations de lavage
automatique, éviter le lavage par rouleaux
et/ou brosses. Par conséquent, laver la
voiture à la main en utilisant des produits
détergents à pH neutre ; puis l'essuyer
à l'aide d'une peau de chamois humide.
Afin de maintenir intactes les
caractéristiques esthétiques de la peinture,
il est conseillé de ne pas utiliser de
produits abrasifs et/ou lustreurs pour le
nettoyage de la voiture.
37)Prendre soin de laver immédiatement
les excréments d'oiseaux, car leur acidité
est particulièrement agressive.
38)Éviter (dans la mesure du possible) de
garer la voiture sous des arbres ; éliminer
immédiatement les substances végétales
résineuses, car une fois sèches, celles-ci
peuvent nécessiter l'utilisation de produits
abrasifs et/ou de lustrage fortement
déconseillés et susceptibles d'altérer le
caractère mat de la peinture.
39)Il est déconseillé de laver avec un
nettoyeur haute-pression; en cas
d'utilisation d'un nettoyeur haute pression
garder une distance minimum de 40 cm
et utiliser de l'eau à température ambiante.
40)Pour le nettoyage du pare-brise et de
la lunette, ne pas utiliser de liquide
lave-vitres pur, mais dilué avec au moins 50
% d'eau.
41)Éliminer immédiatement les excréments
d'oiseaux ou les résines végétales de la
capote car leur acidité peut provoquer de
graves dommages au tissu.42)Ne pas se servir d'installations de
lavage à haute pression.
43)Si l'on utilise un nettoyeur à vapeur ou
à jet d'eau haute pression, il faut veiller à
ne pas dépasser la température maximum
de 60 °C. Si l'on est trop près ou si la
pression est trop élevée, la capote peut
subir des dommages, des dégradations et
des infiltrations d'eau.
44)Si l'on utilise une lance à eau, veiller à
ne pas orienter le jet directement sur les
coupes au niveau du périmètre de la toile
et sur le pourtour de la lunette de
dégivrage, pour éviter les infiltrations d'eau.
45)Ne jamais employer d'alcool ni
d'essence, ni aucun produits chimiques,
détergents, détachants, cire, solvants
ou produits de « lavage et polissage ».
46)Pour éviter la formation de taches ou
de halos, rincer immédiatement le tissu
pour éliminer tout le savon et au besoin
répéter cette opération.
47)Pour un résultat final optimal, il est
important de respecter le mode d'emploi
indiqué sur l'emballage du produit.
48)Laver les joints en caoutchouc de la
capote uniquement à l'eau. Si ces joints
sont secs ou légèrement collants,
appliquer du talc ou utiliser un produit
spécial pour l'entretien du caoutchouc
(bombes aérosols au silicone).
ÉQUIPEMENTS
INTÉRIEURS
Vérifier régulièrement l'absence d'eau
stagnante sous les tapis (due à
l'égouttement des chaussures,
parapluies, etc.) qui pourrait provoquer
l'oxydation de la tôle.
151) 152)
SIÈGES ET PARTIES EN
TISSU
Éliminer les poussières avec une brosse
souple ou avec un aspirateur. Pour
mieux nettoyer les revêtements en
velours, utiliser une brosse humide.
Frotter les sièges avec une éponge
imbibée d'une solution d'eau et de
détergent neutre.
ÉLÉMENTS EN
PLASTIQUE ET REVÊTUS
Il est conseillé de procéder au
nettoyage normal des plastiques
intérieurs avec un chiffon imbibé dans
une solution d'eau et de détergent
neutre non abrasif. Pour enlever les
taches de graisse ou résistantes, utiliser
des produits spécifiques pour le
nettoyage des plastiques, sans solvant
et expressément conçus pour ne pas
altérer l'aspect et la couleur des
matériaux.
140
ENTRETIEN DU VÉHICULE

CONSEILS,
COMMANDES ET
INFORMATIONS
GÉNÉRALES
Sécurité routière
Apprendre à utiliser les différentes
fonctions du système avant de
se mettre au volant.
Lire attentivement les instructions et les
modalités d'utilisation du système
avant de se mettre au volant.
Conditions de réception
Les conditions de réception varient
constamment pendant la conduite. La
réception peut être perturbée par la
présence de montagnes, d'édifices ou
de ponts, en particulier lorsque l'on
est loin de l'émetteur de la station
écoutée.
AVERTISSEMENT Pendant la réception
d'informations sur la circulation, le
volume peut augmenter par rapport au
réglage courant.
Soins et entretien
Respecter les précautions suivantes
pour assurer la pleine efficacité
fonctionnelle du système :
l'écran est sensible aux rayures,
liquides et détergents. Éviter de heurter
l'écran avec des objets pointus ou
rigides qui pourraient en endommager
la surface. Lors du nettoyage, n'exercer
aucune pression sur l'écran.
ne pas employer d'alcool, d'essence
et leurs dérivés pour nettoyer la partie
transparente de l'écran.
éviter que d'éventuels liquides ne
pénètrent à l'intérieur du système : cela
pourrait l'endommager de manière
irréparable.
Protection antivol
Le système est équipé d'une protection
antivol basée sur l'échange
d'informations avec la centrale
électronique (Ordinateur de bord)
installée sur la voiture.
Ce système garantit une sécurité
optimale et évite d'avoir à saisir le code
secret après chaque débranchement
de l'alimentation électrique.
Si l'issue du contrôle est positive, le
système commence à fonctionner,
tandis que si les codes de comparaison
ne sont pas identiques ou que la
centrale électronique (Ordinateur de
bord) a été remplacée, le système
exigera la saisie du code secret selon la
procédure figurant au paragraphe
suivant.Saisie du code secret
Lorsque l'on allume le système, en cas
de demande de saisie du code, l'écran
affiche l'inscription “Saisir code antivol”
suivie de la page-écran représentant
le clavier virtuel numérique pour la
saisie du code secret.
Le code secret se compose de 4
chiffres de0à9.
Si un code erroné est saisi, le système
affiche “Code incorrect” pour indiquer
à l'utilisateur qu'il doit saisir le bon
code.
Après avoir effectué les 3 tentatives
disponibles de saisie du code, le
système affichera “Code incorrect.
Radio verrouillée. Attendre 30 minutes”.
Après la disparition de l'inscription, on
pourra recommencer la procédure
de saisie du code.
Passeport radio
Document certifiant le titre de propriété
du système. Sur le passeport radio
figurent le modèle du système, le
numéro de série et le code secret.
ATTENTION Conservez avec soin le
passeport radio pour fournir les
données correspondantes aux autorités
compétentes en cas de vol.
160
MULTIMÉDIA

Tableau récapitulatif des commandes au volant
Texte Interaction (pression/rotation)
Acceptation de l'appel téléphonique entrant ;
Acceptation du second appel entrant et mise en attente de l'appel actif ;
Visualiser la liste des 10 derniers appels sur le combiné de bord
Refus de l'appel téléphonique entrant ;
Fin de l’appel téléphonique en cours ;
Sortie de l'affichage sur le tableau de bord des derniers appels (seuls les appels navigation actif)
Désactivation/réactivation du microphone pendant une conversation téléphonique ;
Activation/désactivation de la Pause des source USB,Bluetooth®;
Activation/désactivation de la fonction Muet de la radio
+/-
Pression brève : augmentation/diminution du volume par cran ;
Pression prolongée : augmentation/diminution continue du volume jusqu'au relâchement de la
touche
Activation de la reconnaissance vocale ;
Interruption du message vocal pour donner une autre commande vocale ;
Interruption de la reconnaissance vocale
Rotation de la molette droite vers le haut ou vers le bas :
Pression brève (mode Radio) : sélection de la station suivante/précédente
Pression prolongée (mode Radio) : balayage des fréquences supérieures/inférieures jusqu'au
relâchement de la touche
Pression brève (mode USB,Bluetooth®) : sélection de la plage suivante/précédente
Pression prolongée (mode USB,Bluetooth®) : avance rapide/recul rapide jusqu'au relâche-
ment de la touche
Pression brève (mode téléphone) : sélectionner un appel ou texto suivant/précédent (seulement
avec navigation des appels active)
165

Mise en fonction/
extinction du système
Pour allumer/éteindre le système,
appuyer sur la touche/sélecteur
(ON/OFF).
Tourner la touche/sélecteur dans le
sens des aiguilles d'une montre pour
augmenter le volume ou dans le sens
inverse pour le baisser.
Mode radio
Les informations suivantes s'affichent à
l'écran dès que la station radio désirée
est sélectionnée :
Dans la partie supérieure: affichage
de la liste des stations radio
enregistrées (preset) et surbrillance de
la station actuellement en écoute.
Dans la partie centrale: affichage du
nom de la station radio en écoute et
des touches graphiques de sélection
de la station radio précédente ou
suivante.
Dans la partie inférieure: affichage
des touches graphiques suivantes :
« Navigue » : liste des stations radio
disponibles ;
« AM/FM », « AM/DAB »,
« FM/DAB » : sélection de la bande de
fréquence désirée (touche graphique
reconfigurable selon la bande
sélectionnée : AM, FM ou DAB) ;
« Règle»:réglage manuel de la
station radio (non disponible pour radio
DAB)
« Info » : informations
supplémentaires sur la source en
écoute ;
« Audio » : accès à l'écran
« Réglages Audio ».
Menu Audio
Il est possible d'effectuer les réglages
suivants au moyen du menu « Audio » :
« Égaliseur » (suivant niveau
d'équipement) ;
« Balance / Fade » (réglage de la
balance droite/gauche et avant/arrière
du son) ;
« Volume/Vitesse » (contrôle
automatique du volume en fonction de
la vitesse) ;
« Loudness » (suivant niveau
d'équipement) ;
« Radio automatique » ;
« Retard d'arrêt radio ».
Pour sortir du menu « Audio », appuyer
sur la touche graphique
/Terminé.
Mode Média
Sélection source audio
Appuyer sur la touche graphique
« source » pour sélectionner la source
audio désirée parmi celles disponibles :
AUX, USB ouBluetooth®.L'utilisation d'applications présentes sur
les dispositifs portables pourrait ne
pas être compatible avec le système
Uconnect™.
Sélection d'un morceau (Navigue)
Avec le mode Média actif, appuyer
brièvement sur les touches graphiques
/pour lire le morceau
précédent/suivant ou bien appuyer sur
les boutons
/et les maintenir
enfoncés pour une avance ou un recul
rapide du morceau.
Pour les langues non gérées par le
système qui contiennent des caractères
spéciaux (ex. grec), le clavier n'est pas
disponible. Dans ce cas, cette fonction
sera limitée.
Support Bluetooth®
Enregistrement d'un dispositif
audio Bluetooth®
Pour enregistrer un dispositif audioBlu-
etooth®, procéder comme suit :
activer la fonctionBluetooth® sur
le dispositif ;
appuyer sur la touche MÉDIA sur la
façade ;
166
MULTIMÉDIA
en cas de source “Média” active,
appuyer sur la touche graphique
“Source” ;
sélectionner le support MédiaBlu-
etooth®;
