Cuidado del vehículo273N.ºCircuito31Módulo de aviso antirrobo32Transformador CC/Pantalla de
LED/Calefacción eléctrica/
Climatización/Controlador de
bujía33Bocina de aviso antirrobo34Bocina35Toma del maletero36Luz de carretera derecha (haló‐
gena)/Luz de carretera derecha
(LED)37Luz de carretera izquierda (haló‐
gena)38Faro de LED/Regulación auto‐
mática del alcance de los faros39Faros antiniebla40Módulo de puerta de entrada
central41Sensor de agua en combustible/ Bomba de aguaN.ºCircuito42Regulación manual del alcance
de los faros43Bomba de combustible44Cámara retrovisora/Espejo
retrovisor trasero interior/
Módulo de remolque45Faro de LED izquierdo/Regula‐
ción automática del alcance de
los faros izquierdos46Cuadro de instrumentos47Bloqueo de la columna de la
dirección48Limpialuneta49Retrovisor exterior50Faro de LED derecho/Regula‐
ción automática del alcance de
los faros derecho51Luz de cruce izquierda (LED)52Módulo de control del motor/
Módulo de control del cambio53–N.ºCircuito54Limpiaparabrisas55Sistema de escape diésel56–57–
Después de cambiar los fusibles
defectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se
enclave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero de instrumentos
La caja de fusibles está ubicada
detrás de una tapa.

282Cuidado del vehículoAtención
El sistema de control de presión
de los neumáticos sólo puede
avisarle de un problema de
presión baja de los neumáticos y
no sustituye a las tareas de
mantenimiento de los neumáticos
por parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y los
neumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de
control de presión de los neumáticos
es obligatorio legalmente, el uso de
ruedas sin sensores de presión
podría anular el permiso de circula‐
ción del vehículo.
Las presiones actuales de los
neumáticos pueden mostrarse en el
centro de información del conductor.
Pantalla de gama media:
Seleccione la página Presión de los
neumáticos en Menú de información
del vehículo ? en el centro de infor‐
mación del conductor 3 123.
Pantalla de gama alta:Seleccione la página Presión de los
neumáticos en el menú Info en el
centro de información del conductor
3 123.
El estado del sistema y las diferen‐
cias de presión pequeñas se indican
mediante un mensaje que indica el
neumático correspondiente en el centro de información del conductor.
El sistema considera la temperatura
de los neumáticos para las adverten‐
cias.
Dependencia de la temperatura
3 280.

Cuidado del vehículo283
Si se detecta un problema de presión
baja de los neumáticos, se indica
mediante el testigo de control w
3 120.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 322.
Si w parpadea durante
60-90 segundos y luego se ilumina de manera permanente, hay un fallo en
el sistema. Recurra a un taller.
Tras el inflado, puede ser necesario
conducir durante un tiempo para
actualizar los valores de presión de los neumáticos en el centro de infor‐
mación del conductor. Durante este
tiempo se puede iluminar el testigo w.
Si el testigo w se enciende con
temperaturas bajas y luego se apaga
después de conducir, podría indicar
un problema de presión de neumáti‐
cos baja. Comprobar la presión de los
neumáticos.
Mensajes del vehículo 3 132.
Si hay que reducir o aumentar la presión de los neumáticos, desco‐ necte el encendido.
Monte sólo ruedas con sensores de
presión; en caso contrario, no se
mostrará la presión de los neumáti‐
cos y el testigo w permanecerá
encendido.
La rueda de repuesto o la rueda de
emergencia no está equipada con
sensor de presión. El sistema de
control de presión de los neumáticos
no funciona para este tipo de neumá‐ ticos. Se enciende el testigo de
control w. El sistema sigue funcio‐
nando para los otros tres neumáticos.
El uso de juegos de reparación de
neumáticos disponibles en comercios
puede menoscabar el funciona‐
miento del sistema. Se recomienda el
uso de juegos homologados por el
fabricante.El uso de dispositivos electrónicos o
la proximidad a instalaciones que
utilizan frecuencias de onda similares podría afectar al funcionamiento del
sistema de control de presión de los
neumáticos.
Cada vez que se sustituyan neumáti‐ cos, hay que desmontar y revisar los
sensores del sistema de control de
presión de los neumáticos. En el caso del sensor atornillado, sustituya el
núcleo de la válvula y el anillo de
sellado. En el caso del sensor con
pinzas, sustituya el vástago de
válvula completo.
Estado de carga del vehículo
Ajuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre neumáticos o el cuadro de presiones
de los neumáticos 3 322 y selec‐
cione el ajuste correspondiente en el menú Carga neumáticos del centro
de información del conductor, Menú
de información del vehículo 3 123.
Este ajuste es la referencia para las
advertencias de presión de los
neumáticos.

284Cuidado del vehículoEl menú Carga de neumáticos
aparece únicamente cuando el
vehículo está detenido y el freno de
estacionamiento está aplicado. En vehículos con cambio automático la
palanca selectora debe encontrarse
en P.
Pantalla de gama media:
Seleccione la página Carga de los
neumáticos en Menú de información
del vehículo ? en el centro de infor‐
mación del conductor 3 123.
Seleccione
● Ligera para presión de confort
hasta tres personas.
● Eco para presión Eco hasta tres
personas.
● Max para carga completa.
Pantalla de gama alta:
Seleccione la página Carga de los
neumáticos en el menú Opciones en
el centro de información del conduc‐
tor 3 123.
Seleccione
● Ligera para presión de confort
hasta tres personas.
● Eco para presión Eco hasta
tres personas.
● Max para carga completa.
Proceso de ajuste del sensor de
presión de los neumáticos
Cada sensor de presión de los
neumáticos tiene un código de iden‐
tificación único. El código de identifi‐
cación se debe corresponder con la
posición de la nueva rueda después
de girar las ruedas o intercambiar el
juego completo de rueda o se han
sustituido más sensores de presión
de los neumáticos. Asimismo, el
proceso de emparejamiento de los
sensores de presión de los neumáti‐
cos debería realizarse después de
sustituir el neumático de repuesto por una rueda de carretera con el sensor
de presión de los neumáticos.
El testigo de avería w y el mensaje o
código de advertencia deberían
apagarse en el próximo ciclo de

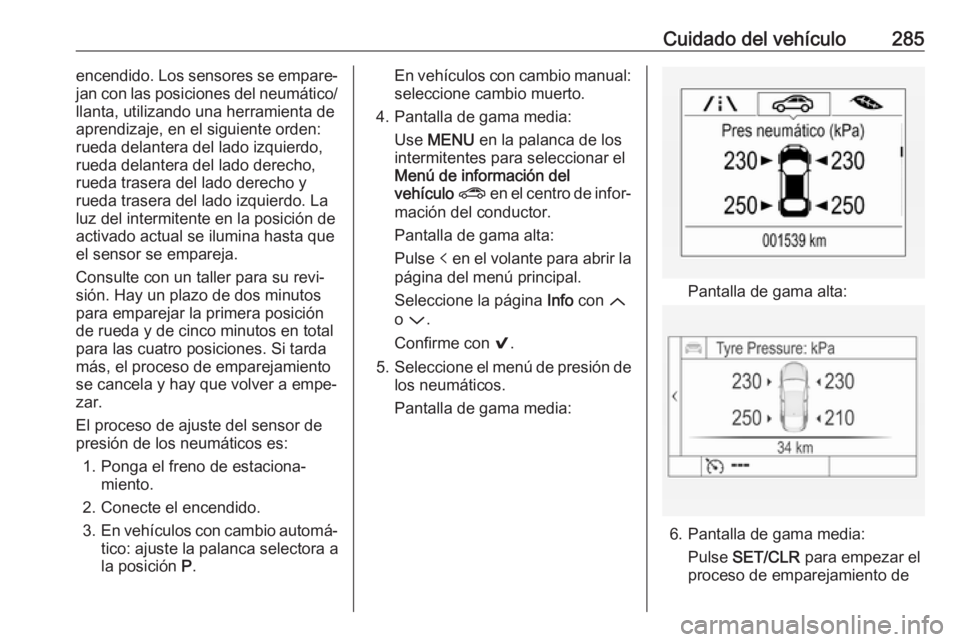

Cuidado del vehículo285encendido. Los sensores se empare‐
jan con las posiciones del neumático/
llanta, utilizando una herramienta de
aprendizaje, en el siguiente orden:
rueda delantera del lado izquierdo,
rueda delantera del lado derecho,
rueda trasera del lado derecho y
rueda trasera del lado izquierdo. La luz del intermitente en la posición de
activado actual se ilumina hasta que
el sensor se empareja.
Consulte con un taller para su revi‐
sión. Hay un plazo de dos minutos
para emparejar la primera posición
de rueda y de cinco minutos en total
para las cuatro posiciones. Si tarda
más, el proceso de emparejamiento
se cancela y hay que volver a empe‐
zar.
El proceso de ajuste del sensor de
presión de los neumáticos es:
1. Ponga el freno de estaciona‐ miento.
2. Conecte el encendido. 3. En vehículos con cambio automá‐
tico: ajuste la palanca selectora a
la posición P.En vehículos con cambio manual:
seleccione cambio muerto.
4. Pantalla de gama media: Use MENU en la palanca de los
intermitentes para seleccionar el
Menú de información del
vehículo ? en el centro de infor‐
mación del conductor.
Pantalla de gama alta:
Pulse p en el volante para abrir la
página del menú principal.
Seleccione la página Info con Q
o P .
Confirme con 9.
5. Seleccione el menú de presión de
los neumáticos.
Pantalla de gama media:
Pantalla de gama alta:
6. Pantalla de gama media: Pulse SET/CLR para empezar el
proceso de emparejamiento de

286Cuidado del vehículolos sensores. Debería visuali‐
zarse un mensaje solicitando la
aceptación del proceso.
Pulse de nuevo SET/CLR para
confirmar la selección. La bocina
suena dos veces para indicar que el receptor está en modo de
aprendizaje.
Pantalla de gama alta: Pulse 9 para empezar el proceso
de emparejamiento de los senso‐
res. La bocina suena dos veces
para indicar que el receptor está
en modo de aprendizaje.
7. Empiece por la rueda delantera del lado izquierdo.
8. Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐ tico, cerca del vástago de la
válvula. Luego pulse el botón para activar el sensor de presión de los
neumáticos. Un toque de la
bocina confirma que el código de
identificación del sensor ha sido
emparejado con esta posición de
la rueda.9. Continúe con la rueda delantera derecha y repita el procedimiento
del paso 8.
10. Continúe con la rueda trasera derecha y repita el procedimiento
del paso 8.
11. Continúe con la rueda trasera izquierda y repita el procedi‐
miento del paso 8. La bocina
suena dos veces para indicar que el código de identificación del
sensor ha sido emparejado con la
rueda trasera izquierda y que el
proceso de emparejamiento de
los sensores de presión de los
neumáticos no está activo.
12. Desconecte el encendido.
13. Ajuste los cuatro neumáticos a la presión de aire recomendada en
la etiqueta de información de las
presiones de los neumáticos.
14. Asegúrese de que el estado de carga del neumático se ajuste
conforme a la presión seleccio‐
nada 3 123.Profundidad del dibujo
Compruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los
neumáticos deben sustituirse al
alcanzar el dibujo una profundidad de
2-3 mm (neumáticos de invierno: a
los 4 mm).
Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo
de los neumáticos de un eje no varíe
en más de 2 mm.

Información de clientes327Sistema de infoentretenimiento Navi
900 Tuner
Delphi
Delphi Deutschland GmbH, 42367
Wuppertal, Germany
Frecuencia de funcionamiento: N/A
Salida máxima: N/A
Receptor de control remoto del
calefactor de estacionamiento
Webasto Thermo & Comfort SE
Friedrichshafener Straße 9, 82205 Gilching, Germany
Frecuencia de funcionamiento: N/A
Salida máxima: N/A
Transmisor de control remoto del
calefactor de estacionamiento
Webasto Thermo & Comfort SE
Friedrichshafener Straße 9, 82205 Gilching, Germany
Frecuencia de funcionamiento:
869,0 MHz
Salida máxima: 14 dBm
Receptor del mando a distancia
Robert Bosch GmbHRobert Bosch Platz 1, 70839 Gerlin‐
gen, Germany
Frecuencia de funcionamiento:
433,92 MHz
Salida máxima: N/A
Transmisor del mando a distancia
Robert Bosch GmbH
Robert Bosch Platz 1, 70839 Gerlin‐
gen, Germany
Frecuencia de funcionamiento:
433,92 MHz
Salida máxima: -9 dBm
Sensores de presión de los
neumáticos
Schrader Electronics Ltd.
11 Technology Park, Belfast Road,
Antrim BT41 1QS, Northern Ireland,
United Kingdom
Frecuencia de funcionamiento:
433,92 MHz
Salida máxima: 10 dBm

334Información de clientesRegistro de datos del
vehículo y privacidad
Registradores de datos
El vehículo está equipado de unida‐
des de mando electrónico. Las unida‐ des de mando procesan datos que
reciben los sensores del vehículo, por
ejemplo, que generan ellos mismos o
que intercambian entre sí. Algunas
unidades de mando son necesarias
para el funcionamiento seguro de
vehículo, otras ayudan a la conduc‐
ción (sistemas de ayuda a la conduc‐ ción) y otras proporcionan confort o
funciones de infoentretenimiento.
Datos de funcionamiento del
vehículo
Las unidades de mando procesan datos para el funcionamiento del
vehículo.
Estos datos incluyen, por ejemplo: ● Información de estado del vehículo (por ejemplo velocidad
de giro de la rueda, velocidad,retardo de movimiento, acelera‐ ción lateral, "cinturones de segu‐ ridad abrochados").
● Condiciones ambientales (por ejemplo temperatura,
sensor de lluvia, sensor de
distancia).
La mayor parte de estos datos es
volátil, se procesa solo en el propio
vehículo y no más allá del tiempo de
funcionamiento.
Además, muchas unidades de
mando incluyen un dispositivo de
almacenamiento de datos (entre
otros, la llave del vehículo). Este se
utiliza para poder documentar infor‐
mación de manera temporal o perma‐
nente acerca del estado del vehículo, tensión de componentes, requisitosde mantenimiento y sucesos y erro‐
res técnicos.
Por ejemplo, se almacena la
siguiente información:
● Estados de funcionamiento de componentes del sistema
(por ejemplo nivel de llenado,
presión de neumáticos, estado
de la batería),● Estado de carga de la batería de
alta tensión, alcance estimado
(en el caso de vehículos eléctri‐ cos),
● Fallos y defectos en componen‐ tes del sistema importantes
(por ejemplo luces, frenos),
● Reacciones del sistema en situa‐
ciones de conducción especiales
(por ejemplo activación de un
airbag, actuación de los sistemas
de control de estabilidad),
● Información sobre eventos que dañen el vehículo.
En casos especiales (por ejemplo si
el vehículo ha detectado un funciona‐
miento incorrecto), puede ser nece‐
sario guardar datos que de otra
manera se perderían.
Al utilizar servicios, los datos de
funcionamiento guardados se
pueden leer junto con el número de
identificación del vehículo y utilizarse
si es necesario. El personal que
trabaja en la red de servicio
(por ejemplo garajes, fabricantes) o
terceros (por ejemplo servicios de
reparación de averías) pueden leer
los datos del vehículo. Los servicios
