2018.5 OPEL ZAFIRA C AUX

Conduite et utilisation257Remarques de base sur les
systèmes d'aide au
stationnement9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de
parasites peuvent, dans des
conditions particulières, empê‐
cher le système de reconnaître
des obstacles.
Une attention particulière doit être
accordée aux obstacles bas qui
peuvent endommager la partie
inférieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la
présence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de
distance correcte dans la partie
supérieure de ces véhicules ne
peuvent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐ ment ne détectent pas les objets
situés en dehors de leur portée de
détection.
Remarque
Le système d'aide au stationnement détecte automatiquement un dispo‐
sitif d'attelage monté en usine. Il est
désactivé quand la fiche est bran‐
chée.
Il peut arriver que le capteur détecte
un objet qui n'existe pas (écho para‐ site), en raison de perturbations
externes acoustiques ou mécani‐
ques.
Remarque
En cas d'engagement d'un rapport de marche avant et de dépassement
d'une certaine vitesse, le système
d'aide au stationnement arrière est
désactivé lorsque le système de
transport arrière est déployé.
Si la marche arrière est engagée en
premier lieu, le système d'aide au
stationnement détecte le système
de transport arrière et émet un signal sonore. Appuyer brièvement sur
r pour désactiver le système
d'aide au stationnement.
Alerte d'angle mort latéral Le système d'alerte d'angle mort laté‐
ral détecte et rapporte les objets d'un côté ou de l'autre du véhicule, dans
une zone spécifiée « d'angle mort ».
Le système affiche une alerte visuelle
dans chaque rétroviseur extérieur en

258Conduite et utilisationcas de détection d'objets qui pour‐
raient ne pas être visibles dans les
rétroviseurs intérieurs et extérieurs.
Les capteurs du système sont situés
dans le pare-chocs des côtés gauche
et droit et du véhicule.9 Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas :
● les véhicules hors de la zone d'angle mort qui approchent
rapidement
● les piétons, cyclistes ou animaux
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule dans la zone de l'angle mort
tout en se déplaçant en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, un symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur correspon‐
dant. Si le conducteur utilise alors le
clignotant, le symbole d'avertisse‐
ment B commence à clignoter en
jaune à titre d'avertissement pour ne
pas changer de file.
Remarque
Si le véhicule qui dépasse roule au
moins 10 km/h plus vite que le
véhicule qu'il dépasse, le symbole
d'avertissement B du rétroviseur
extérieur correspondant peut ne pas
s'allumer.
L'alerte d'angle mort latéral est acti‐
vée lorsque le véhicule roule à des
vitesses allant de 10 km/h à
140 km/h. Conduire à une vitesse
supérieure à 140 km/h désactive le
système, ce qui est indiqué par les
symboles d'avertissement à faible
luminosité B sur les deux rétroviseurs
extérieurs. Ralentir à nouveau étein‐
dra les symboles d'avertissement. Si
un véhicule est alors détecté dans la
zone d'angle mort, les symboles
d'avertissement B s'allumeront
normalement du côté approprié.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le
système est en fonctionnement.
Le système peut être activé ou désac‐
tivé dans l'affichage d'informations,
personnalisation du véhicule 3 131.
Le système est désactivé si le
véhicule tracte une remorque.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Zones de détection
Les zones de détection démarrent au niveau du pare-chocs arrière et
s'étendent jusqu'à environ
trois mètres vers l'arrière et sur les

Conduite et utilisation259côtés. La hauteur de la zone est envi‐
ron entre un demi mètre et
deux mètres du sol.
L'alerte d'angle mort latéral est
conçue pour ignorer les objets
stationnaires, par exemple les glissiè‐
res de sécurité, les poteaux, les
bordures de trottoir, les murs et les
poutres. Les véhicules garés ou les
véhicules dans le sens inverse ne
sont pas détectés.
Défaillance
Occasionnellement, des alertes
peuvent ne pas être détectées sous
des circonstances normales et ceci
se produira plus fréquemment avec
des conditions humides.
L'alerte d'angle mort latéral n'opère
pas lorsque les coins gauche ou droit du pare-chocs arrière sont recouverts
de boue, saletés, neige, gel ou en cas de fortes tempêtes de pluie. Instruc‐
tions de nettoyage 3 326.
Dans le cas d'une défaillance dans le système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations duconducteur. Demander l'aide d'un atelier en cas de défaillance perma‐
nente.
Caméra arrière
La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra est affichée sur
l'affichage d'informations.9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant àl'extérieur du champ de vision de
la caméra et des capteurs du
système d'assistance au station‐
nement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas faire marche arrière en
regardant uniquement l'écran d'af‐ fichage d'informations et vérifier la zone autour et derrière le véhicule
avant d'engager la marche arrière.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche
arrière est engagée.
Fonctionnement
La caméra est montée sur la poignée du hayon.

Conduite et utilisation261R 4.0 IntelliLink 7 po L'activation ou la
désactivation des lignes de guidage
visuel et des symboles d'avertisse‐
ment peuvent être modifiées avec les boutons tactiles dans la partie infé‐
rieure de l'affichage.
Affichage d'informations 3 129.
Personnalisation du véhicule 3 131.
Défaillance Les messages de défaillance sontaffichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.
La caméra arrière peut ne pas fonc‐
tionner correctement si :
● La zone alentour est sombre.
● Le soleil ou le faisceau des phares se reflète directement
dans la lentille de la caméra.
● Du gel, de la neige, de la boue ou
tout autre matériau recouvre la
lentille de la caméra. Nettoyer la
lentille, la rincer à l'eau et l'es‐
suyer avec un chiffon doux.
● Le hayon n'est pas correctement fermé.● L'arrière du véhicule est acci‐denté.
● Il y a des changements de température extrêmes.
Assistant pour les panneaux de signalisation
Fonctionnement L'assistant de détection des
panneaux routiers détecte les
panneaux routiers déterminés via une
caméra à l'avant et les affiche dans le
centre d'informations du conducteur.Les panneaux routiers qui seront
détectés sont :Panneaux de limitation et d'interdic‐ tion de dépasser ● limitation de vitesse ;
● interdiction de dépasser ;
● fin de limitation de vitesse ;
● fin d'interdiction de dépasser.Panneaux routiers
début et fin :
● de zones urbaines (spécifiques au pays)
● d'autoroutes
● de routes
● de ruesPanneaux supplémentaires ● conseils supplémentaires sur les panneaux de circulation
● restriction quant à l'emploi d'une remorque
● contraintes causées par des trac‐
teurs
● avertissement chaussée humide
● avertissement gel
● flèches de direction

262Conduite et utilisationLes panneaux de limitation de vitesse
sont affichés sur le centre d'informa‐
tions du conducteur jusqu'à ce que le
panneau de limitation de vitesse
suivant soit détecté ou jusqu'à la fin
de la période définie d'affichage de
panneau.
Des combinaisons de plusieurs
panneaux sur l'affichage sont possi‐
bles.
Un point d'exclamation dans un cadre
indique qu'il y a un panneau supplé‐
mentaire qui ne peut pas être reconnu par le système.
Le système fonctionne sans perte de
performances jusqu'à une vitesse de
200 km/h en fonction des conditions
d'éclairage. La nuit, le système est
actif jusqu'à une vitesse de
160 km/h.
Indication sur l'affichage Des informations sur les panneaux
routiers actuels sont disponibles sur
la page de l'assistant de détection des panneaux routiers déterminés dans le
centre d'informations du conducteur.
En outre, la limite de vitesse en
vigueur est affichée en permanence
dans la ligne du bas du centre d'infor‐
mations du conducteur. Si une limite
de vitesse avec un ajout est disponi‐
ble, un symbole + est affiché dans
cette zone.
Sélectionner ? via MENU , puis
sélectionner la page de l'assistant de
détection des panneaux routiers à
l'aide de la molette de réglage de la
manette des clignotants 3 124.
Quand une autre page a été sélec‐
tionnée sur le menu du centre d'infor‐ mations du conducteur et que la paged'assistant de détection des
panneaux routiers est à nouveau
choisie, le dernier panneau routier
reconnu sera affiché.

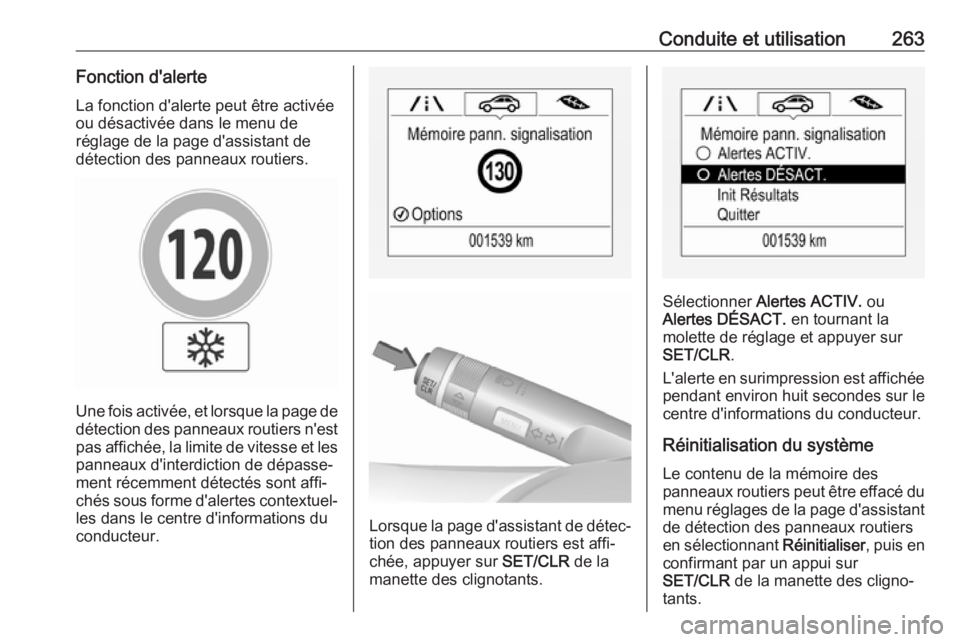

Conduite et utilisation263Fonction d'alerte
La fonction d'alerte peut être activée
ou désactivée dans le menu de
réglage de la page d'assistant de
détection des panneaux routiers.
Une fois activée, et lorsque la page de détection des panneaux routiers n'estpas affichée, la limite de vitesse et les
panneaux d'interdiction de dépasse‐
ment récemment détectés sont affi‐ chés sous forme d'alertes contextuel‐
les dans le centre d'informations du
conducteur.
Lorsque la page d'assistant de détec‐ tion des panneaux routiers est affi‐
chée, appuyer sur SET/CLR de la
manette des clignotants.
Sélectionner Alertes ACTIV. ou
Alertes DÉSACT. en tournant la
molette de réglage et appuyer sur
SET/CLR .
L'alerte en surimpression est affichée pendant environ huit secondes sur le
centre d'informations du conducteur.
Réinitialisation du système Le contenu de la mémoire des
panneaux routiers peut être effacé du menu réglages de la page d'assistant
de détection des panneaux routiers
en sélectionnant Réinitialiser, puis en
confirmant par un appui sur
SET/CLR de la manette des cligno‐
tants.

264Conduite et utilisationAutrement, l'enfoncement de SET/
CLR pendant trois secondes permet
d'effacer le contenu de la page.
Une réinitialisation concluante sera
indiquée par un signal sonore et le
« panneau par défaut » suivant sera
affiché jusqu'à ce que le panneau
routier suivant soit détecté.
Dans certains cas, l'assistant de
détection des panneaux routiers est automatiquement effacé par le
système.
Pour effacer les panneaux
routiers
Différents scénarios permettent d'ef‐
facer les panneaux routiers actuelle‐
ment affichés. Après effacement, le
« panneau par défaut » est affiché sur
le centre d'informations du conduc‐
teur.
Les raisons pour lesquelles les
panneaux s'effacent sont :
● Une distance prédéfinie a été parcourue ou le temps s'est
écoulé (diffère selon le type de
panneau)
● Le véhicule roule dans un virage
● La vitesse devient inférieure à 52 km/h (détection d'entrée dans
ville)
Défaillance
L'assistant de détection des
panneaux routiers peut ne pas fonc‐
tionner correctement si :
● La zone de l'écran dans laquelle est située la caméra avant, n'estpas propre ou est obstruée pardes objets étrangers, par exem‐
ple des autocollants.
● Les panneaux routiers sont tota‐ lement ou partiellement recou‐
verts ou sont difficilement identi‐
fiables.● Les conditions météorologiques sont défavorables, par exemple,
des fortes pluies, de la neige, une
exposition directe au soleil, des
ombres.
● Les panneaux routiers sont mal installés ou sont endommagés.
● Les panneaux routiers ne sont pas conformes à la convention
de Vienne sur la signalisation
routière.Avertissement
Le système est conçu pour aider
le conducteur à discerner certains
signaux routiers dans une plage
de vitesse donnée. Ne pas ignorer les signaux routiers qui ne sont
pas affichés par le système.
Le système ne détecte pas d'au‐
tres panneaux routiers qui instau‐
rent un limite de vitesse ou qui y
mettent fin.
Ce dispositif particulier ne doit pas vous pousser à adopter un stylede conduite dangereux.

Conduite et utilisation265Adapter toujours la vitesse auxconditions de circulation.
Les systèmes d'aide au conduc‐
teur ne restreignent en aucune
façon la pleine responsabilité du
conducteur.
Avertissement de
franchissement de ligne
Le système d'avertissement de fran‐
chissement de ligne observe les
marquages au sol entre lesquels le
véhicule se déplace à l'aide d'une
caméra à l'avant. Le système détecte
les changements de file et avertit le
conducteur acoustiquement et visuel‐
lement en cas de changement de file
inattendu.
Les critères de détection d'un chan‐
gement de file inattendu sont :
● Aucune utilisation des cligno‐ tants.
● Aucune utilisation de la pédale de frein.
● Aucune utilisation de l'accéléra‐teur ou prise de vitesse.
● Aucune manœuvre active du volant.
Si le conducteur est actif, aucun aver‐
tissement n'aura lieu.
Activation
Le système d'avertissement de fran‐
chissement de ligne est activé en appuyant sur ). La LED allumée dans
le bouton indique que le système est
activé. Quand le témoin ) du
combiné d'instruments s'allume en
vert, le système est prêt à fonction‐
ner.
Le système ne peut fonctionner qu'à
des vitesses de véhicule supérieures
à 56 km/h et si des marquages au sol
sont présents.
Quand le système détecte un chan‐
gement de file inattendu, le témoin )
passe au jaune et clignote. Simulta‐
nément, un signal sonore retentit.
Désactivation
Le système est désactivé en
appuyant sur ), ce qui éteint la LED
du bouton.
Le système n'est pas opérationnel à
des vitesses inférieures à 56 km/h.
