2018.5 OPEL MOVANO_B ad blue

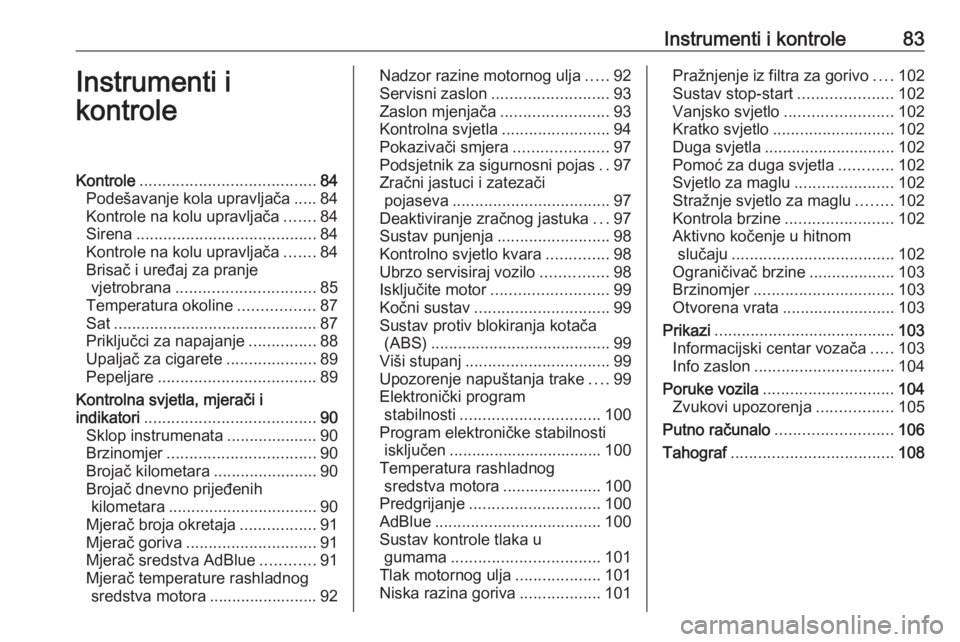

Instrumenti i kontrole83Instrumenti i
kontroleKontrole ....................................... 84
Podešavanje kola upravljača .....84
Kontrole na kolu upravljača .......84
Sirena ........................................ 84
Kontrole na kolu upravljača .......84
Brisač i uređaj za pranje vjetrobrana ............................... 85
Temperatura okoline .................87
Sat ............................................. 87
Priključci za napajanje ...............88
Upaljač za cigarete ....................89
Pepeljare ................................... 89
Kontrolna svjetla, mjerači i indikatori ...................................... 90
Sklop instrumenata ....................90
Brzinomjer ................................. 90
Brojač kilometara .......................90
Brojač dnevno prijeđenih kilometara ................................. 90
Mjerač broja okretaja .................91
Mjerač goriva ............................. 91
Mjerač sredstva AdBlue ............91
Mjerač temperature rashladnog sredstva motora ........................ 92Nadzor razine motornog ulja .....92
Servisni zaslon .......................... 93
Zaslon mjenjača ........................93
Kontrolna svjetla ........................94
Pokazivači smjera .....................97
Podsjetnik za sigurnosni pojas ..97
Zračni jastuci i zatezači pojaseva ................................... 97
Deaktiviranje zračnog jastuka ...97
Sustav punjenja .........................98
Kontrolno svjetlo kvara ..............98
Ubrzo servisiraj vozilo ...............98
Isključite motor .......................... 99
Kočni sustav .............................. 99
Sustav protiv blokiranja kotača (ABS) ........................................ 99
Viši stupanj ................................ 99
Upozorenje napuštanja trake ....99
Elektronički program stabilnosti ............................... 100
Program elektroničke stabilnosti isključen .................................. 100
Temperatura rashladnog sredstva motora ...................... 100
Predgrijanje ............................. 100
AdBlue ..................................... 100
Sustav kontrole tlaka u gumama ................................. 101
Tlak motornog ulja ...................101
Niska razina goriva ..................101Pražnjenje iz filtra za gorivo ....102
Sustav stop-start .....................102
Vanjsko svjetlo ........................ 102
Kratko svjetlo ........................... 102
Duga svjetla ............................. 102
Pomoć za duga svjetla ............102
Svjetlo za maglu ......................102
Stražnje svjetlo za maglu ........102
Kontrola brzine ........................ 102
Aktivno kočenje u hitnom slučaju .................................... 102
Ograničivač brzine ...................103
Brzinomjer ............................... 103
Otvorena vrata ......................... 103
Prikazi ........................................ 103
Informacijski centar vozača .....103
Info zaslon ............................... 104
Poruke vozila ............................. 104
Zvukovi upozorenja .................105
Putno računalo .......................... 106
Tahograf .................................... 108

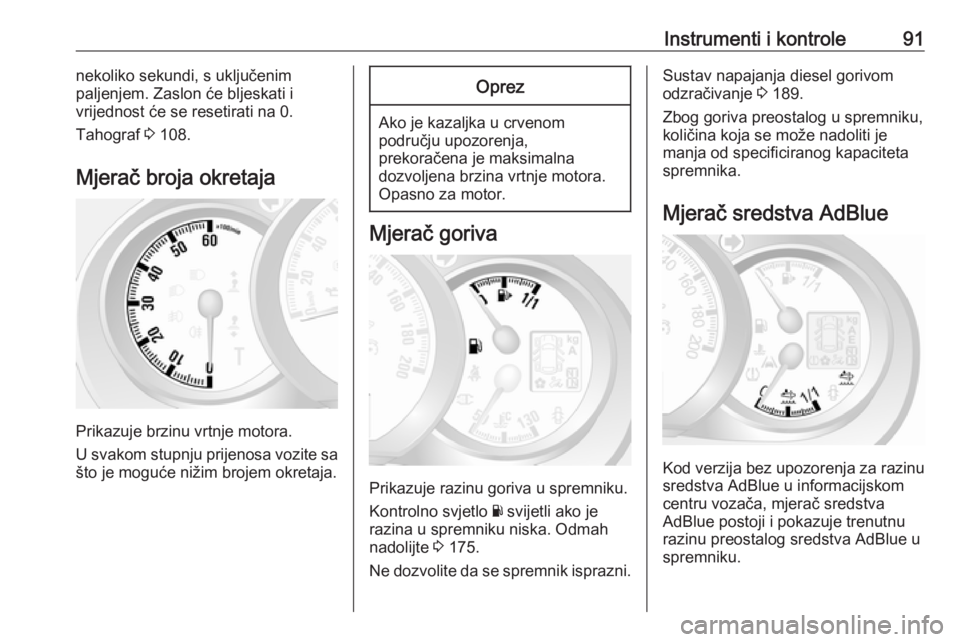

Instrumenti i kontrole91nekoliko sekundi, s uključenim
paljenjem. Zaslon će bljeskati i
vrijednost će se resetirati na 0.
Tahograf 3 108.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva u spremniku.
Kontrolno svjetlo Y svijetli ako je
razina u spremniku niska. Odmah nadolijte 3 175.
Ne dozvolite da se spremnik isprazni.
Sustav napajanja diesel gorivom
odzračivanje 3 189.
Zbog goriva preostalog u spremniku, količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Mjerač sredstva AdBlue
Kod verzija bez upozorenja za razinusredstva AdBlue u informacijskom
centru vozača, mjerač sredstva
AdBlue postoji i pokazuje trenutnu
razinu preostalog sredstva AdBlue u
spremniku.

92Instrumenti i kontroleKontrolno svjetlo ú 3 100 svijetli ako
je razina u spremniku niska. Napunite
AdBlue što je prije moguće kako biste izbjegli sprječavanje pokretanja
motora.
AdBlue 3 145.
Mjerač temperature rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
lijevo područje:radna temperatura
motora još nije
postignutasrednje
područje:normalna radna
temperaturadesno područje:temperatura je
previsoka
Kontrolno svjetlo W svijetli ako je
temperatura previsoka 3 99,
3 100.
Oprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Zbog fizikalnih razloga, mjerač
temperature rashladnog sredstva
pokazuje temperaturu samo ako je
razina odgovarajuća.
Nadzor razine motornog
ulja
Prikaz razine ulja točan je samo ako
je vozilo parkirano na vodoravnoj
površini s hladnim motorom.
Ako je razina motornog ulja točna
kada se uključi kontakt, OIL LEVEL
CORRECT (ISPRAVNA RAZINA
ULJA) se kratko pojavljuje na
informacijskom centru vozača.
Ako je razina motornog ulja iznad
minimalne razine, pritisnite tipku
putnog računala na kraju ručice
brisača u roku od 30 sekundi od
isključivanja kontakta. Poruka OIL
LEVEL (RAZINA ULJA) se prikazuje
zajedno s kvadratićima koji
odgovaraju razini ulja.
Kako se razina ulja smanjuje,
kvadratići na zaslonu se zamjenjuju
crticama.▢▢▢▢▢▢:maksimalna razina▢▢▢- - -:srednja razina- - - - - -:minimalna razina
Ako se dostigne minimalna razina ulja, prikazuje se TOP-UP OIL LEVEL
(KORIGIRAJTE RAZINU ULJA) u

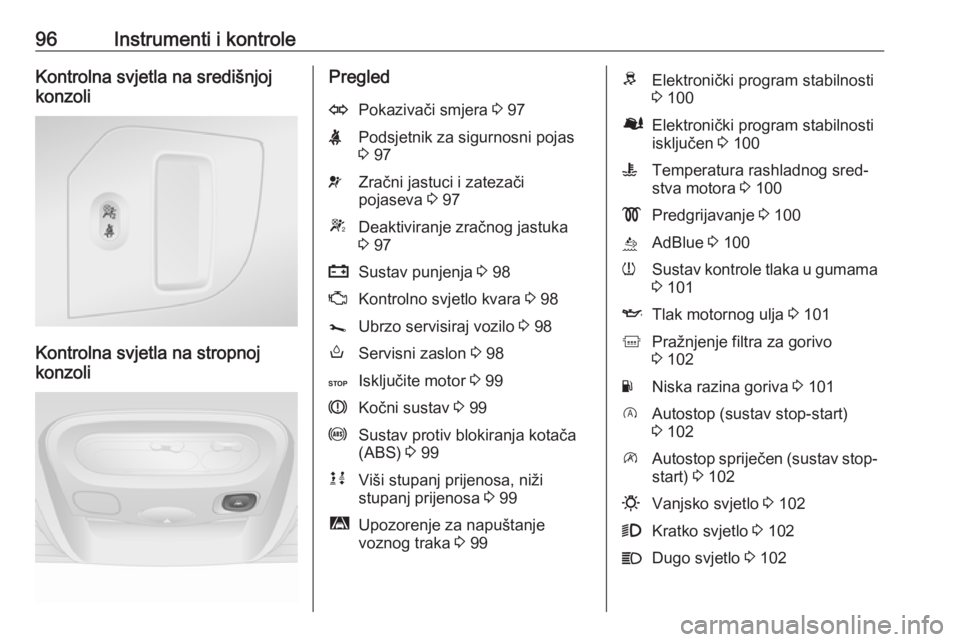

96Instrumenti i kontroleKontrolna svjetla na središnjoj
konzoli
Kontrolna svjetla na stropnoj
konzoli
PregledOPokazivači smjera 3 97XPodsjetnik za sigurnosni pojas
3 97vZračni jastuci i zatezači
pojaseva 3 97WDeaktiviranje zračnog jastuka
3 97pSustav punjenja 3 98ZKontrolno svjetlo kvara 3 98jUbrzo servisiraj vozilo 3 98oServisni zaslon 3 98CIsključite motor 3 99RKočni sustav 3 99uSustav protiv blokiranja kotača
(ABS) 3 99kjViši stupanj prijenosa, niži
stupanj prijenosa 3 99ìUpozorenje za napuštanje
voznog traka 3 99RElektronički program stabilnosti
3 100ØElektronički program stabilnosti
isključen 3 100WTemperatura rashladnog sred‐
stva motora 3 100!Predgrijavanje 3 100úAdBlue 3 100wSustav kontrole tlaka u gumama
3 101ITlak motornog ulja 3 101kPražnjenje filtra za gorivo
3 102YNiska razina goriva 3 101DAutostop (sustav stop-start)
3 102\Autostop spriječen (sustav stop-
start) 3 1020Vanjsko svjetlo 3 1029Kratko svjetlo 3 102CDugo svjetlo 3 102

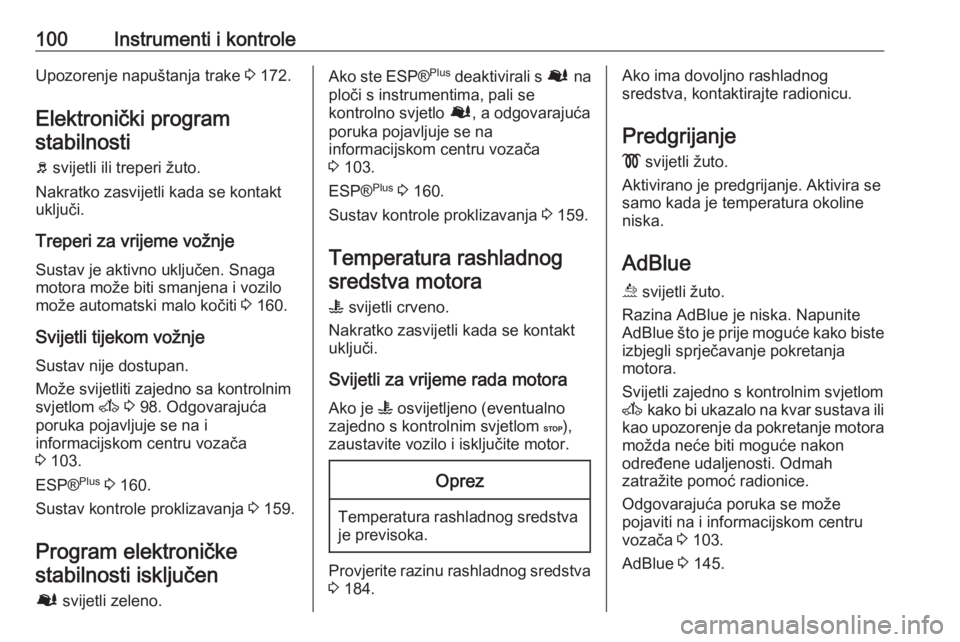

100Instrumenti i kontroleUpozorenje napuštanja trake 3 172.
Elektronički program stabilnosti
b svijetli ili treperi žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Treperi za vrijeme vožnje Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo
može automatski malo kočiti 3 160.
Svijetli tijekom vožnje
Sustav nije dostupan.
Može svijetliti zajedno sa kontrolnim
svjetlom A 3 98. Odgovarajuća
poruka pojavljuje se na i
informacijskom centru vozača
3 103.
ESP® Plus
3 160.
Sustav kontrole proklizavanja 3 159.
Program elektroničke stabilnosti isključen
Ø svijetli zeleno.Ako ste ESP ®Plus
deaktivirali s Ø na
ploči s instrumentima, pali se
kontrolno svjetlo Ø, a odgovarajuća
poruka pojavljuje se na
informacijskom centru vozača
3 103.
ESP® Plus
3 160.
Sustav kontrole proklizavanja 3 159.
Temperatura rashladnog sredstva motora
W svijetli crveno.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli za vrijeme rada motora
Ako je W osvijetljeno (eventualno
zajedno s kontrolnim svjetlom C),
zaustavite vozilo i isključite motor.Oprez
Temperatura rashladnog sredstva je previsoka.
Provjerite razinu rashladnog sredstva
3 184.
Ako ima dovoljno rashladnog
sredstva, kontaktirajte radionicu.
Predgrijanje
! svijetli žuto.
Aktivirano je predgrijanje. Aktivira se samo kada je temperatura okoline
niska.
AdBlue ú svijetli žuto.
Razina AdBlue je niska. Napunite
AdBlue što je prije moguće kako biste izbjegli sprječavanje pokretanja
motora.
Svijetli zajedno s kontrolnim svjetlom
A kako bi ukazalo na kvar sustava ili
kao upozorenje da pokretanje motora možda neće biti moguće nakon
određene udaljenosti. Odmah
zatražite pomoć radionice.
Odgovarajuća poruka se može
pojaviti na i informacijskom centru
vozača 3 103.
AdBlue 3 145.

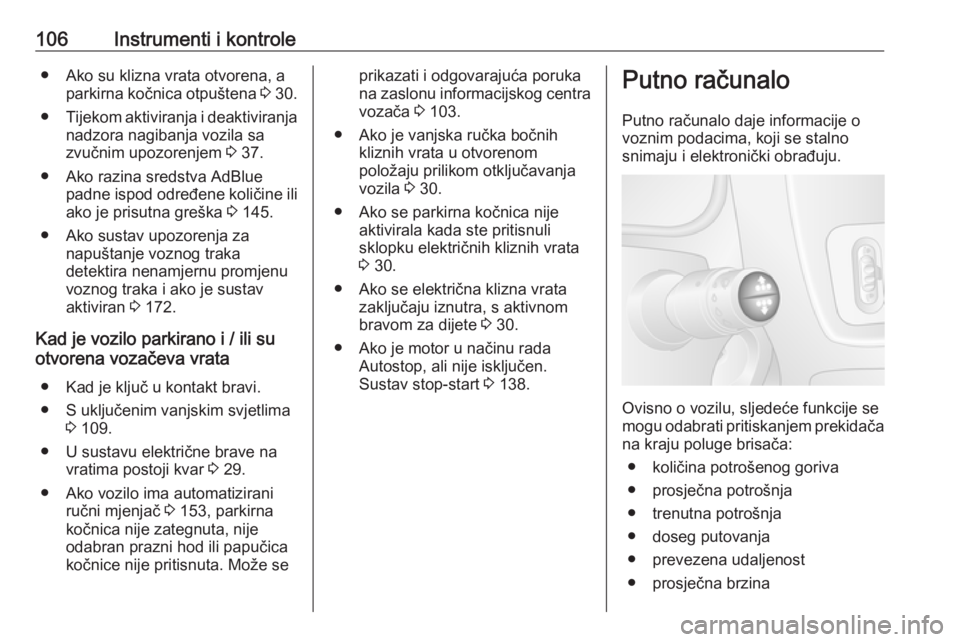

106Instrumenti i kontrole● Ako su klizna vrata otvorena, aparkirna kočnica otpuštena 3 30.
● Tijekom aktiviranja i deaktiviranja
nadzora nagibanja vozila sa
zvučnim upozorenjem 3 37.
● Ako razina sredstva AdBlue padne ispod određene količine ili
ako je prisutna greška 3 145.
● Ako sustav upozorenja za napuštanje voznog traka
detektira nenamjernu promjenu
voznog traka i ako je sustav
aktiviran 3 172.
Kad je vozilo parkirano i / ili su
otvorena vozačeva vrata
● Kad je ključ u kontakt bravi.
● S uključenim vanjskim svjetlima 3 109.
● U sustavu električne brave na vratima postoji kvar 3 29.
● Ako vozilo ima automatizirani ručni mjenjač 3 153, parkirna
kočnica nije zategnuta, nije
odabran prazni hod ili papučica
kočnice nije pritisnuta. Može seprikazati i odgovarajuća poruka
na zaslonu informacijskog centra vozača 3 103.
● Ako je vanjska ručka bočnih kliznih vrata u otvorenom
položaju prilikom otključavanja vozila 3 30.
● Ako se parkirna kočnica nije aktivirala kada ste pritisnuli
sklopku električnih kliznih vrata
3 30.
● Ako se električna klizna vrata zaključaju iznutra, s aktivnom
bravom za dijete 3 30.
● Ako je motor u načinu rada Autostop, ali nije isključen.
Sustav stop-start 3 138.Putno računalo
Putno računalo daje informacije o
voznim podacima, koji se stalno
snimaju i elektronički obrađuju.
Ovisno o vozilu, sljedeće funkcije se
mogu odabrati pritiskanjem prekidača na kraju poluge brisača:
● količina potrošenog goriva
● prosječna potrošnja
● trenutna potrošnja
● doseg putovanja
● prevezena udaljenost
● prosječna brzina

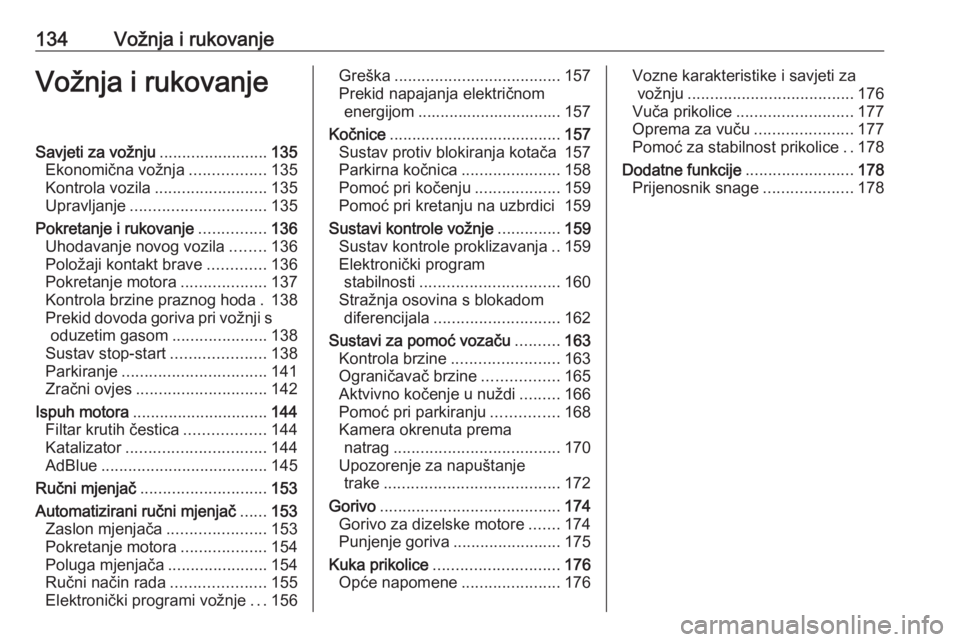

134Vožnja i rukovanjeVožnja i rukovanjeSavjeti za vožnju........................135
Ekonomična vožnja .................135
Kontrola vozila ......................... 135
Upravljanje .............................. 135
Pokretanje i rukovanje ...............136
Uhodavanje novog vozila ........136
Položaji kontakt brave .............136
Pokretanje motora ...................137
Kontrola brzine praznog hoda . 138
Prekid dovoda goriva pri vožnji s oduzetim gasom .....................138
Sustav stop-start .....................138
Parkiranje ................................ 141
Zračni ovjes ............................. 142
Ispuh motora .............................. 144
Filtar krutih čestica ..................144
Katalizator ............................... 144
AdBlue ..................................... 145
Ručni mjenjač ............................ 153
Automatizirani ručni mjenjač ......153
Zaslon mjenjača ......................153
Pokretanje motora ...................154
Poluga mjenjača ......................154
Ručni način rada .....................155
Elektronički programi vožnje ...156Greška ..................................... 157
Prekid napajanja električnom energijom ................................ 157
Kočnice ...................................... 157
Sustav protiv blokiranja kotača 157
Parkirna kočnica ......................158
Pomoć pri kočenju ...................159
Pomoć pri kretanju na uzbrdici 159
Sustavi kontrole vožnje ..............159
Sustav kontrole proklizavanja ..159
Elektronički program stabilnosti ............................... 160
Stražnja osovina s blokadom
diferencijala ............................ 162
Sustavi za pomoć vozaču ..........163
Kontrola brzine ........................ 163
Ograničavač brzine .................165
Aktvivno kočenje u nuždi .........166
Pomoć pri parkiranju ...............168
Kamera okrenuta prema natrag ..................................... 170
Upozorenje za napuštanje trake ....................................... 172
Gorivo ........................................ 174
Gorivo za dizelske motore .......174
Punjenje goriva ........................175
Kuka prikolice ............................ 176
Opće napomene ......................176Vozne karakteristike i savjeti za
vožnju ..................................... 176
Vuča prikolice .......................... 177
Oprema za vuču ......................177
Pomoć za stabilnost prikolice ..178
Dodatne funkcije ........................178
Prijenosnik snage ....................178

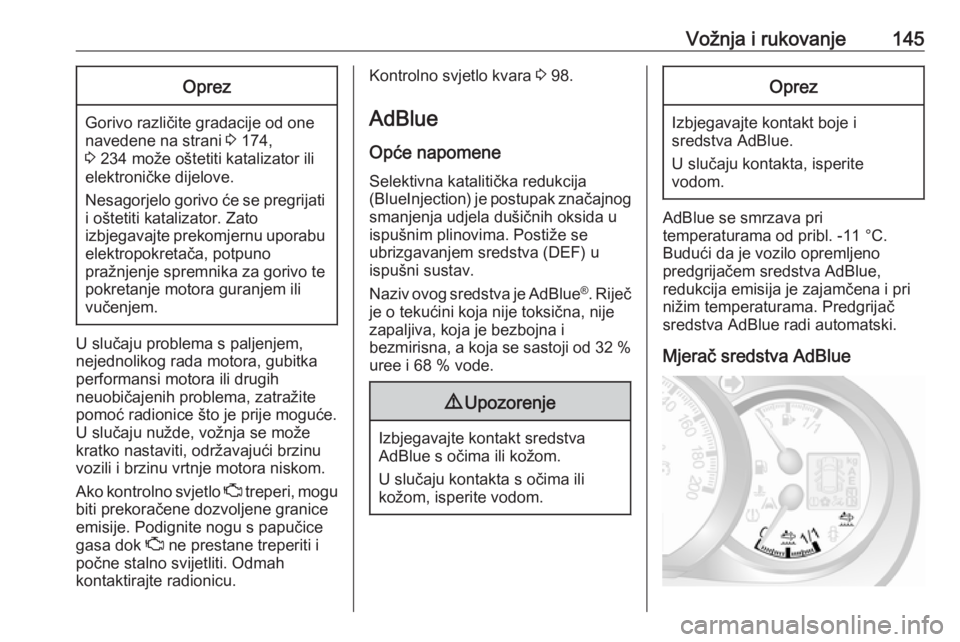

Vožnja i rukovanje145Oprez
Gorivo različite gradacije od one
navedene na strani 3 174,
3 234 može oštetiti katalizator ili
elektroničke dijelove.
Nesagorjelo gorivo će se pregrijati i oštetiti katalizator. Zato
izbjegavajte prekomjernu uporabu elektropokretača, potpuno
pražnjenje spremnika za gorivo te
pokretanje motora guranjem ili
vučenjem.
U slučaju problema s paljenjem,
nejednolikog rada motora, gubitka
performansi motora ili drugih
neuobičajenih problema, zatražite pomoć radionice što je prije moguće.
U slučaju nužde, vožnja se može
kratko nastaviti, održavajući brzinu
vozili i brzinu vrtnje motora niskom.
Ako kontrolno svjetlo Z treperi, mogu
biti prekoračene dozvoljene granice
emisije. Podignite nogu s papučice
gasa dok Z ne prestane treperiti i
počne stalno svijetliti. Odmah
kontaktirajte radionicu.
Kontrolno svjetlo kvara 3 98.
AdBlue
Opće napomene
Selektivna katalitička redukcija
(BlueInjection ) je postupak značajnog
smanjenja udjela dušičnih oksida u
ispušnim plinovima. Postiže se
ubrizgavanjem sredstva (DEF) u
ispušni sustav.
Naziv ovog sredstva je AdBlue ®
. Riječ
je o tekućini koja nije toksična, nije
zapaljiva, koja je bezbojna i
bezmirisna, a koja se sastoji od 32 % uree i 68 % vode.9 Upozorenje
Izbjegavajte kontakt sredstva
AdBlue s očima ili kožom.
U slučaju kontakta s očima ili
kožom, isperite vodom.
Oprez
Izbjegavajte kontakt boje i
sredstva AdBlue.
U slučaju kontakta, isperite
vodom.
AdBlue se smrzava pri
temperaturama od pribl. -11 °C.
Budući da je vozilo opremljeno
predgrijačem sredstva AdBlue,
redukcija emisija je zajamčena i pri
nižim temperaturama. Predgrijač
sredstva AdBlue radi automatski.
Mjerač sredstva AdBlue
