2018.5 OPEL MOVANO_B Omaniku käsiraamat (in Estonian)

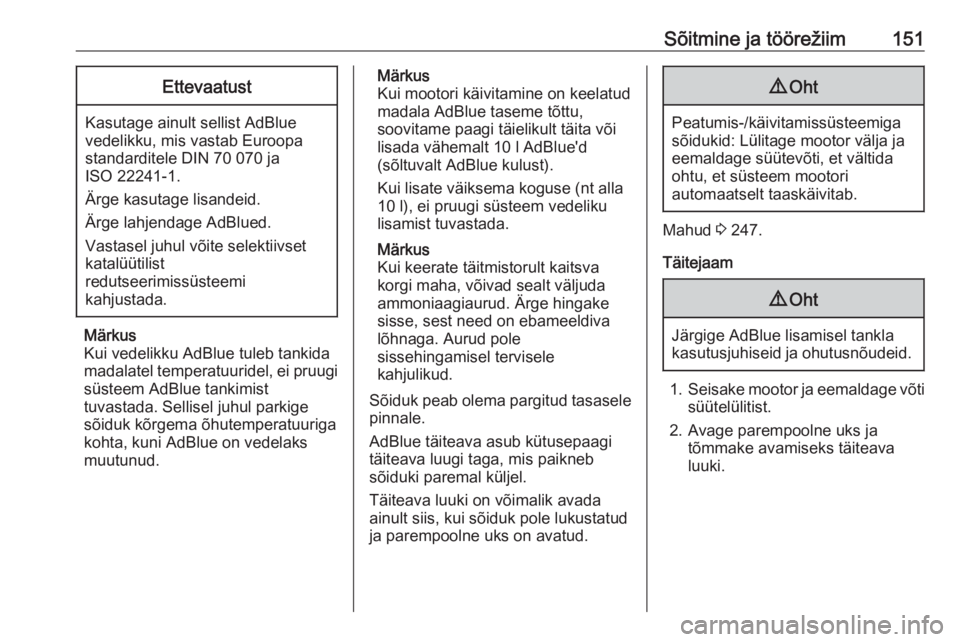

Sõitmine ja töörežiim151Ettevaatust
Kasutage ainult sellist AdBlue
vedelikku, mis vastab Euroopa
standarditele DIN 70 070 ja
ISO 22241-1.
Ärge kasutage lisandeid.
Ärge lahjendage AdBlued.
Vastasel juhul võite selektiivset
katalüütilist
redutseerimissüsteemi
kahjustada.
Märkus
Kui vedelikku AdBlue tuleb tankida
madalatel temperatuuridel, ei pruugi süsteem AdBlue tankimist
tuvastada. Sellisel juhul parkige
sõiduk kõrgema õhutemperatuuriga
kohta, kuni AdBlue on vedelaks
muutunud.
Märkus
Kui mootori käivitamine on keelatud
madala AdBlue taseme tõttu,
soovitame paagi täielikult täita või
lisada vähemalt 10 l AdBlue'd
(sõltuvalt AdBlue kulust).
Kui lisate väiksema koguse (nt alla
10 l), ei pruugi süsteem vedeliku
lisamist tuvastada.
Märkus
Kui keerate täitmistorult kaitsva
korgi maha, võivad sealt väljuda
ammoniaagiaurud. Ärge hingake
sisse, sest need on ebameeldiva
lõhnaga. Aurud pole
sissehingamisel tervisele
kahjulikud.
Sõiduk peab olema pargitud tasasele
pinnale.
AdBlue täiteava asub kütusepaagi
täiteava luugi taga, mis paikneb
sõiduki paremal küljel.
Täiteava luuki on võimalik avada
ainult siis, kui sõiduk pole lukustatud
ja parempoolne uks on avatud.9 Oht
Peatumis-/käivitamissüsteemiga
sõidukid: Lülitage mootor välja ja
eemaldage süütevõti, et vältida
ohtu, et süsteem mootori
automaatselt taaskäivitab.
Mahud 3 247.
Täitejaam
9 Oht
Järgige AdBlue lisamisel tankla
kasutusjuhiseid ja ohutusnõudeid.
1. Seisake mootor ja eemaldage võti
süütelülitist.
2. Avage parempoolne uks ja tõmmake avamiseks täiteava
luuki.

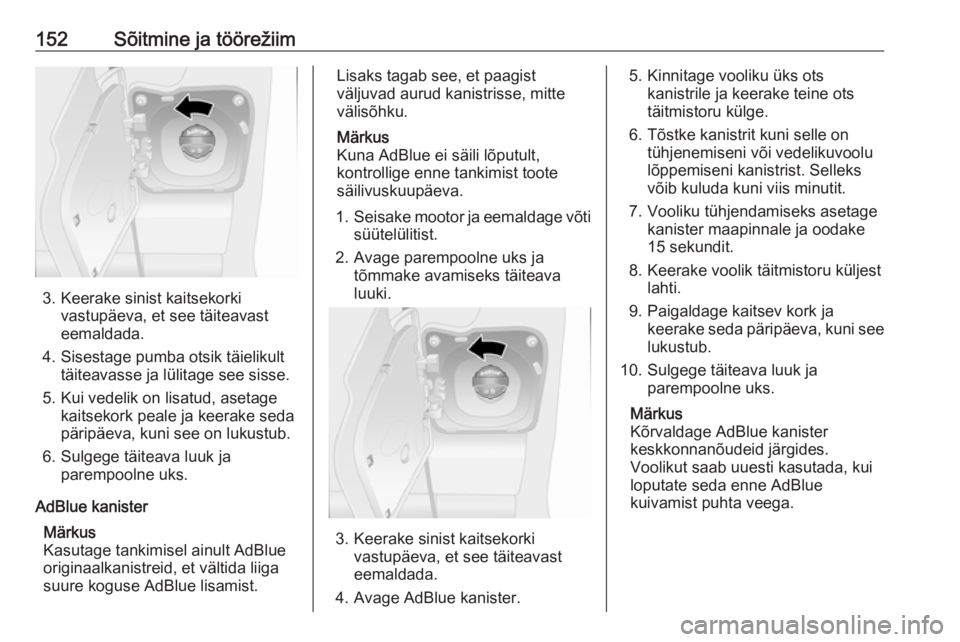

152Sõitmine ja töörežiim
3. Keerake sinist kaitsekorkivastupäeva, et see täiteavast
eemaldada.
4. Sisestage pumba otsik täielikult täiteavasse ja lülitage see sisse.
5. Kui vedelik on lisatud, asetage kaitsekork peale ja keerake seda
päripäeva, kuni see on lukustub.
6. Sulgege täiteava luuk ja parempoolne uks.
AdBlue kanister Märkus
Kasutage tankimisel ainult AdBlue
originaalkanistreid, et vältida liiga
suure koguse AdBlue lisamist.
Lisaks tagab see, et paagist
väljuvad aurud kanistrisse, mitte
välisõhku.
Märkus
Kuna AdBlue ei säili lõputult,
kontrollige enne tankimist toote
säilivuskuupäeva.
1. Seisake mootor ja eemaldage võti
süütelülitist.
2. Avage parempoolne uks ja tõmmake avamiseks täiteava
luuki.
3. Keerake sinist kaitsekorki vastupäeva, et see täiteavast
eemaldada.
4. Avage AdBlue kanister.
5. Kinnitage vooliku üks ots kanistrile ja keerake teine ots
täitmistoru külge.
6. Tõstke kanistrit kuni selle on tühjenemiseni või vedelikuvoolu
lõppemiseni kanistrist. Selleks
võib kuluda kuni viis minutit.
7. Vooliku tühjendamiseks asetage kanister maapinnale ja oodake
15 sekundit.
8. Keerake voolik täitmistoru küljest lahti.
9. Paigaldage kaitsev kork ja keerake seda päripäeva, kuni seelukustub.
10. Sulgege täiteava luuk ja parempoolne uks.
Märkus
Kõrvaldage AdBlue kanister
keskkonnanõudeid järgides.
Voolikut saab uuesti kasutada, kui
loputate seda enne AdBlue
kuivamist puhta veega.

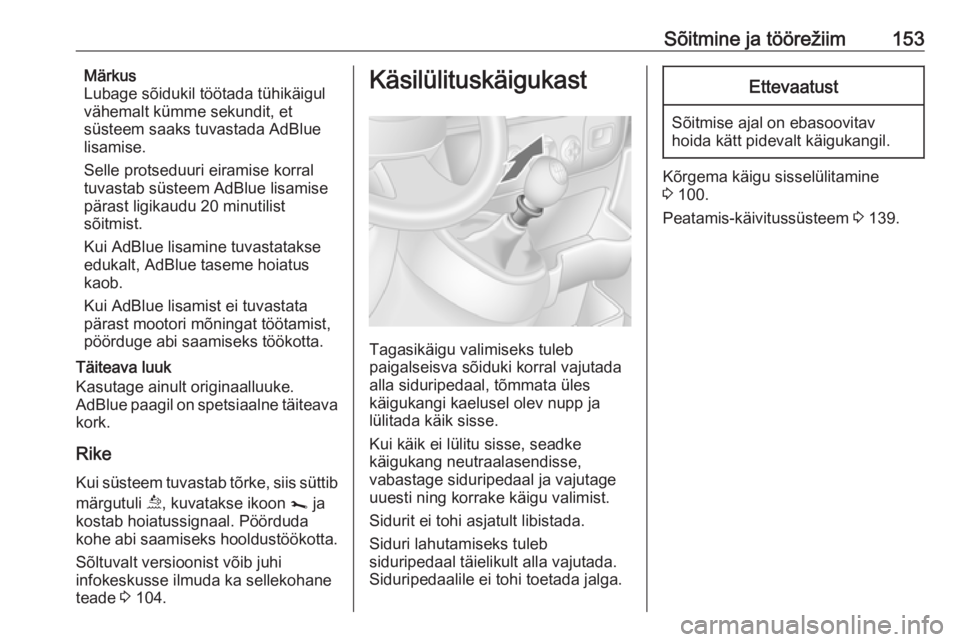

Sõitmine ja töörežiim153Märkus
Lubage sõidukil töötada tühikäigul
vähemalt kümme sekundit, et
süsteem saaks tuvastada AdBlue lisamise.
Selle protseduuri eiramise korral tuvastab süsteem AdBlue lisamise
pärast ligikaudu 20 minutilist
sõitmist.
Kui AdBlue lisamine tuvastatakse
edukalt, AdBlue taseme hoiatus
kaob.
Kui AdBlue lisamist ei tuvastata
pärast mootori mõningat töötamist,
pöörduge abi saamiseks töökotta.
Täiteava luuk
Kasutage ainult originaalluuke.
AdBlue paagil on spetsiaalne täiteava
kork.
RikeKui süsteem tuvastab tõrke, siis süttib
märgutuli ú, kuvatakse ikoon j ja
kostab hoiatussignaal. Pöörduda
kohe abi saamiseks hooldustöökotta.
Sõltuvalt versioonist võib juhi
infokeskusse ilmuda ka sellekohane
teade 3 104.Käsilülituskäigukast
Tagasikäigu valimiseks tuleb
paigalseisva sõiduki korral vajutada
alla siduripedaal, tõmmata üles
käigukangi kaelusel olev nupp ja
lülitada käik sisse.
Kui käik ei lülitu sisse, seadke
käigukang neutraalasendisse,
vabastage siduripedaal ja vajutage
uuesti ning korrake käigu valimist.
Sidurit ei tohi asjatult libistada.
Siduri lahutamiseks tuleb
siduripedaal täielikult alla vajutada.
Siduripedaalile ei tohi toetada jalga.
Ettevaatust
Sõitmise ajal on ebasoovitav
hoida kätt pidevalt käigukangil.
Kõrgema käigu sisselülitamine
3 100.
Peatamis-käivitussüsteem 3 139.

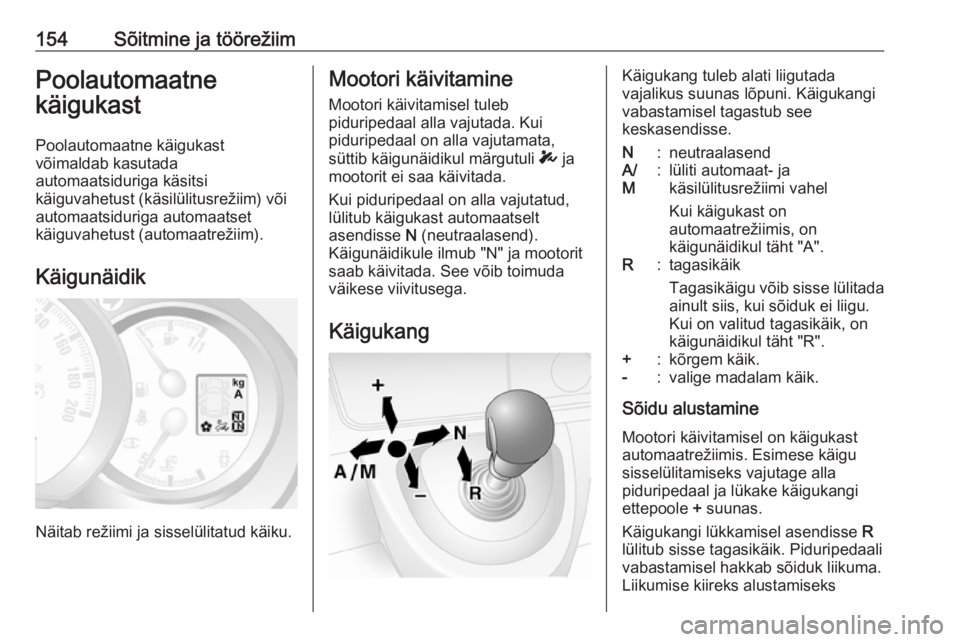

154Sõitmine ja töörežiimPoolautomaatne
käigukast
Poolautomaatne käigukast
võimaldab kasutada
automaatsiduriga käsitsi
käiguvahetust (käsilülitusrežiim) või
automaatsiduriga automaatset
käiguvahetust (automaatrežiim).
Käigunäidik
Näitab režiimi ja sisselülitatud käiku.
Mootori käivitamine
Mootori käivitamisel tuleb
piduripedaal alla vajutada. Kui
piduripedaal on alla vajutamata,
süttib käigunäidikul märgutuli T ja
mootorit ei saa käivitada.
Kui piduripedaal on alla vajutatud, lülitub käigukast automaatselt
asendisse N (neutraalasend).
Käigunäidikule ilmub "N" ja mootorit
saab käivitada. See võib toimuda
väikese viivitusega.
KäigukangKäigukang tuleb alati liigutada
vajalikus suunas lõpuni. Käigukangi vabastamisel tagastub see
keskasendisse.N:neutraalasendA/
M:lüliti automaat- ja
käsilülitusrežiimi vahel
Kui käigukast on
automaatrežiimis, on
käigunäidikul täht "A".R:tagasikäik
Tagasikäigu võib sisse lülitada ainult siis, kui sõiduk ei liigu.
Kui on valitud tagasikäik, on
käigunäidikul täht "R".+:kõrgem käik.-:valige madalam käik.
Sõidu alustamine
Mootori käivitamisel on käigukast
automaatrežiimis. Esimese käigu
sisselülitamiseks vajutage alla
piduripedaal ja lükake käigukangi
ettepoole + suunas.
Käigukangi lükkamisel asendisse R
lülitub sisse tagasikäik. Piduripedaali vabastamisel hakkab sõiduk liikuma.
Liikumise kiireks alustamiseks

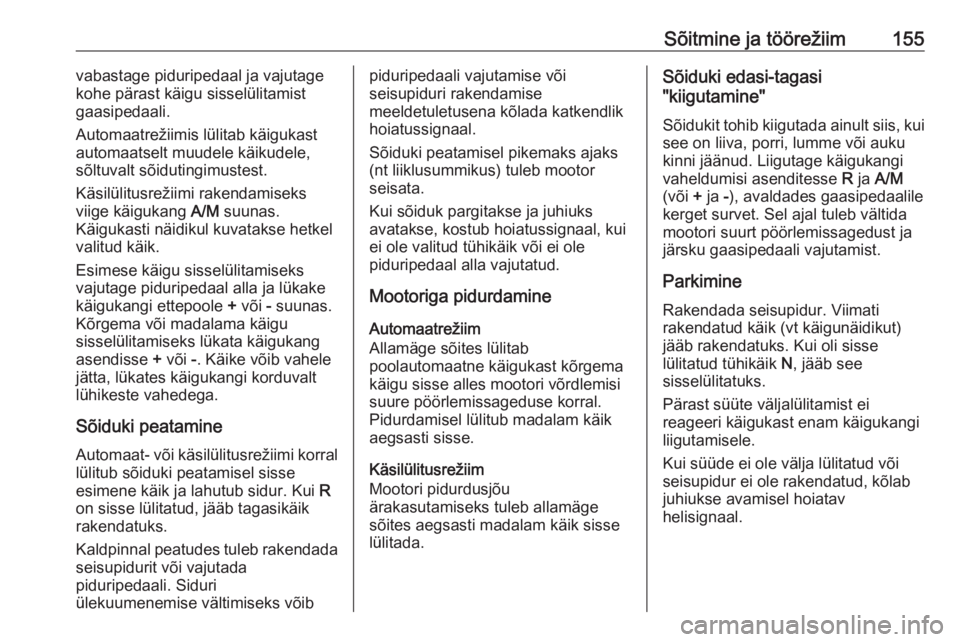

Sõitmine ja töörežiim155vabastage piduripedaal ja vajutage
kohe pärast käigu sisselülitamist
gaasipedaali.
Automaatrežiimis lülitab käigukast
automaatselt muudele käikudele,
sõltuvalt sõidutingimustest.
Käsilülitusrežiimi rakendamiseks
viige käigukang A/M suunas.
Käigukasti näidikul kuvatakse hetkel valitud käik.
Esimese käigu sisselülitamiseks
vajutage piduripedaal alla ja lükake
käigukangi ettepoole + või - suunas.
Kõrgema või madalama käigu
sisselülitamiseks lükata käigukang
asendisse + või -. Käike võib vahele
jätta, lükates käigukangi korduvalt
lühikeste vahedega.
Sõiduki peatamine
Automaat- või käsilülitusrežiimi korral
lülitub sõiduki peatamisel sisse
esimene käik ja lahutub sidur. Kui R
on sisse lülitatud, jääb tagasikäik
rakendatuks.
Kaldpinnal peatudes tuleb rakendada seisupidurit või vajutada
piduripedaali. Siduri
ülekuumenemise vältimiseks võibpiduripedaali vajutamise või
seisupiduri rakendamise
meeldetuletusena kõlada katkendlik
hoiatussignaal.
Sõiduki peatamisel pikemaks ajaks
(nt liiklusummikus) tuleb mootor
seisata.
Kui sõiduk pargitakse ja juhiuks
avatakse, kostub hoiatussignaal, kui
ei ole valitud tühikäik või ei ole
piduripedaal alla vajutatud.
Mootoriga pidurdamine
Automaatrežiim
Allamäge sõites lülitab
poolautomaatne käigukast kõrgema
käigu sisse alles mootori võrdlemisi
suure pöörlemissageduse korral.
Pidurdamisel lülitub madalam käik
aegsasti sisse.
Käsilülitusrežiim
Mootori pidurdusjõu
ärakasutamiseks tuleb allamäge
sõites aegsasti madalam käik sisse
lülitada.Sõiduki edasi-tagasi
"kiigutamine"
Sõidukit tohib kiigutada ainult siis, kui
see on liiva, porri, lumme või auku
kinni jäänud. Liigutage käigukangi vaheldumisi asenditesse R ja A/M
(või + ja -), avaldades gaasipedaalile
kerget survet. Sel ajal tuleb vältida
mootori suurt pöörlemissagedust ja
järsku gaasipedaali vajutamist.
Parkimine
Rakendada seisupidur. Viimati
rakendatud käik (vt käigunäidikut)
jääb rakendatuks. Kui oli sisse
lülitatud tühikäik N, jääb see
sisselülitatuks.
Pärast süüte väljalülitamist ei
reageeri käigukast enam käigukangi liigutamisele.
Kui süüde ei ole välja lülitatud või
seisupidur ei ole rakendatud, kõlab
juhiukse avamisel hoiatav
helisignaal.

156Sõitmine ja töörežiimKäsilülitusrežiim
Käik ei lülitu sisse, kui valitakse
kõrgem käik mootori liiga väikese
pöörlemissageduse korral või
madalam käik mootori liiga suure
pöörlemissageduse korral. See
takistab mootori töötamist liiga
väikese või liiga suure
pöörlemissagedusega.
Kui mootori pöörlemissagedus on
liiga väike, lülitab käigukast
automaatselt sisse madalama käigu.
Kui mootori pöörlemissagedus on
liiga suur, lülitub kõrgem käik sisse
vaid sundallavahetusel.Elektroonilised
sõiduprogrammid
Talverežiim V
Talverežiim tuleb sisse lülitada siis,
kui liikumist on libeda teekatte tõttu raske alustada.
Sisselülitamine
Vajutage nuppu V. Käigukasti
näidikul süttib märgutuli V. Käigukast
lülitub automaatrežiimi ja sõiduk
alustab sõitu sobiva käiguga.
Väljalülitamine
Talverežiim lülitub välja:
● kui vajutate uuesti nuppu V
● süüte väljalülitamisel
● käsilülitusrežiimile lülitumisel
Käigukasti kaitsmiseks väga kõrge
siduritemperatuuri korral võib
hoiatuseks kõlada katkendlik
helisignaal. Sellisel juhul tuleb siduri
jahtumiseks vajutada alla
piduripedaal, valida käigukangi
asend "N" ja rakendada seisupidur.
Koormusrežiim, kg

Sõitmine ja töörežiim157Koormusrežiimi on võimalik kasutada
nii käsilülitus- kui automaatrežiimis.
Mõlemal juhul kohandatakse
käiguvahetusskeemi automaatselt
suurema koorma vedamisele.
Sisselülitamine
Vajutage nuppu kg. Käigukasti
näidikul süttib märgutuli kg. Käigukast
valib seejärel optimaalsed
käiguvahetusskeemid.
Väljalülitamine
Koormusrežiim lülitub välja:
● kui vajutate uuesti nuppu kg
● süüte väljalülitamisel
Sundallavahetus
Gaasipedaali vajutamisel
takistusasendist allapoole lülitab
käigukast mootori
pöörlemissagedusest sõltuvalt sisse
madalama käigu. Sõiduki
kiirendamiseks saab kasutada kogu
mootori võimsust.
Kui mootori pöörlemissagedus on
liiga kõrge, lülitub käigukast
kõrgemale käigule, ka
käsilülitusrežiimis. Käsilülitusrežiimisei saavutata sellist automaatset
käiguvahetust ilma
sundallavahetuseta.
Rike
Rikke korral põleb käigunäidikul
märgutuli W. Sõitu on võimalik jätkata
eeldusel, et sõidetakse ettevaatlikult
ja ohtusid ennetades.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Elektritoite katkestus
Elektritoite katkestuse korral käigu
sisselülitamisel sidur ei lahutu.
Sõidukiga ei ole võimalik sõita.
Kui sõiduki aku laetustase on liiga
madal, tuleb sõiduki käivitamiseks
kasutada abijuhtmeid 3 217.
Kui tõrke põhjuseks ei ole sõiduki
aku, tuleb lasta tõrke põhjus
hooldustöökojas kõrvaldada.
Kui käigukangi ei saa
neutraalasendisse seada, tohib
sõidukit pukseerida ainult nii, et
veorattad on üles tõstetud 3 220.
Sõiduki pukseerimine 3 220.Pidurid
Pidurisüsteem koosneb kahest
sõltumatust pidurikontuurist.
Ühe pidurikontuuri rikke korral on
võimalik sõidukit pidurdada teise pidurikontuuri abil. Sel juhul tulebsõiduki tõhusaks pidurdamiseks
vajutada tugevasti pedaali. Tuleb
rakendada rohkem jõudu.
Pidurdusteekond on pikem. Enne
sõidu jätkamist tuleb pöörduda abi
saamiseks hooldustöökotta.
Kui mootor ei tööta, kaob
pidurivõimendi mõju pärast üht või
kaht vajutust piduripedaalile. Pärast
seda rakenduvad pidurid sama
tõhusalt, kuid selleks on vaja
kasutada palju rohkem jõudu. Seda
tuleb kindlasti meeles pidada sõiduki
pukseerimisel.
Märgutuli R 3 100.
ABS pidurisüsteem Blokeerumisvastane pidurisüsteem
(ABS) väldib rataste blokeerumist.

158Sõitmine ja töörežiimABS alustab pidurdusjõu
reguleerimist kohe, kui ratas hakkab
blokeeruma. Sõiduki juhitavus säilib
ka tugeval pidurdamisel.
ABS-i rakendumisest annab märku
piduripedaali pulseerimine ja
reguleerimisprotsessi müra.
Optimaalseks pidurdamiseks tuleb
piduripedaali pidurdamise lõpuni
täielikult all hoida, pööramata
tähelepanu pedaali pulseerimisele.
Piduripedaali tuleb vajutada
muutumatu jõuga.
Märgutuli u 3 100.
Rike Kui märgutuled u ja j põlevad koos
teadete CHECK ABS
(KONTROLLIDA ABS-I) ja CHECK
ESP (KONTROLLIDA ESP-D)
ilmumisega juhi infokeskusesse, on ABS-is rike. Pidurisüsteem säilitab
töövõime, kuid ilma ABS-i juhtimiseta.9 Hoiatus
ABS-süsteemi tõrke korral võivad
rattad tavalisest suurema
pidurdusjõu tõttu blokeeruda.
ABS-i eelised ei ole enam
kasutatavad. Tugeva pidurdamise korral võib sõiduk kaotada
juhitavuse ja kõrvale kalduda.
Kui märgutuled u, j , R ja C
põlevad, on ABS ja ESP välja lülitatud ja juhi infokeskuses kuvatakse sõnum
BRAKING FAULT (PIDURIRIKE) .
Pöörduda abisaamiseks
hooldustöökotta.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Seisupidur9 Hoiatus
Seisupidur tuleb alati rakendada
tugevasti, vabastusnuppu
vajutamata. Kallakul parkides
tuleb seisupidur rakendada nii
tugevasti kui võimalik.
Seisupiduri vabastamiseks tuleb
tõmmata hooba pisut üles,
vajutada vabastusnuppu ja lükata
hoob lõpuni alla.
Seisupiduri kergemaks
rakendamiseks vajutada
samaaegselt piduripedaali.
