2018.5 OPEL MOVANO_B ABS

96Приборы и средства управленияПриборы и
средства
управленияОрганы управления ...................97
Регулировка положения рулевого колеса ......................97
Органы управления на рулевом колесе .......................97
Звуковой сигнал .......................98
Кнопки на рулевой колонке .....98
Очиститель и омыватель ветрового стекла ....................98
Наружная температура .........100
Часы ........................................ 100
Штепсельные розетки ...........101
Прикуриватель .......................103
Пепельницы ........................... 103
Сигнализаторы, измеритель‐
ные приборы и индикаторы .....103
Комбинация приборов ...........103
Спидометр .............................. 103
Одометр ................................. 104
Счетчик текущего пробега ....104
Тахометр ................................ 104
Указатель уровня топлива ....105Указатель AdBlue ...................105
Индикатор температуры охлаждающей жидкости
двигателя .............................. 105
Монитор уровня моторного масла ..................................... 106
Дисплей технического обслуживания .......................107
Дисплей коробки передач .....107
Индикаторы ............................ 108
Указатели поворота ...............111
Напоминание о ремне безопасности ........................ 111
Надувные подушки безопасности и натяжители
ремней безопасности ...........111
Отключение надувной подушки безопасности .........112
Система зарядки ....................112
Сигнализатор неисправности ......................112
Индикатор приближения очередного технического
обслуживания .......................113
Заглушите двигатель ............113
Тормозная система ...............113
Антиблокировочная тормозная система (ABS) ....114
Переключение на повышенную передачу .........114Предупреждение о выходе за
пределы полосы движения ..114
Программа динамической стабилизации ........................ 115
Программа динамической стабилизации выключена ....115
Температура охлаждающей жидкости двигателя ..............115
Предварительный подогрев . 115
AdBlue ..................................... 116
Система контроля давления в шинах ..................................... 116
Давление моторного масла ..116
Низкий уровень топлива .......117
Слив воды из топливного фильтра ................................. 117
Система старт-стоп ...............117
Наружное освещение ............117
Ближний свет ......................... 117
Дальний свет .......................... 118
Автоматическое переключение дальнего
света ...................................... 118
Противотуманные фары .......118
Задний противотуманный фонарь .................................. 118
Круиз-контроль ....................... 118
Система автоматического экстренного торможения ......118
Ограничитель скорости .........118

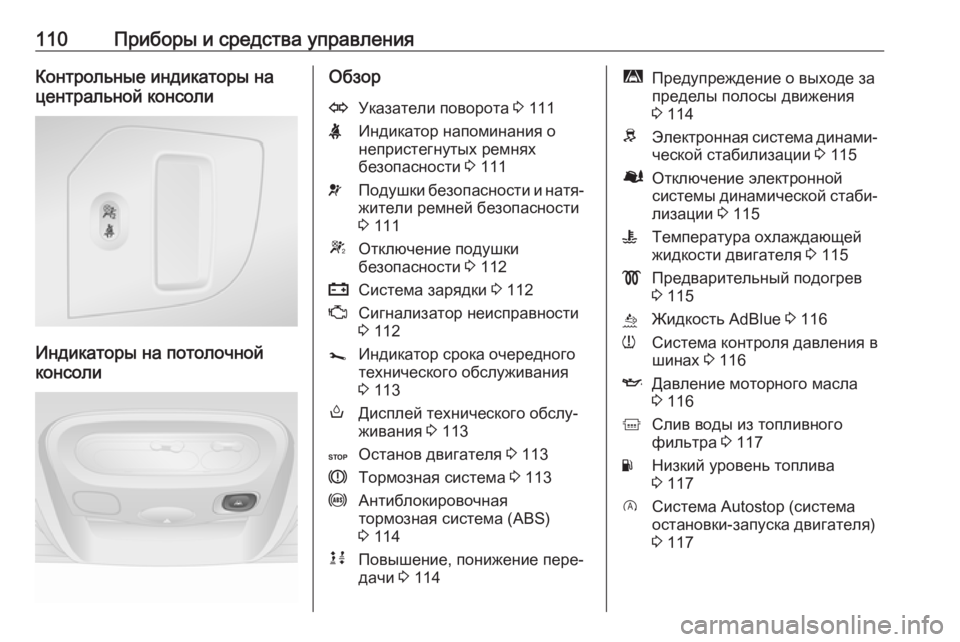

110Приборы и средства управленияКонтрольные индикаторы на
центральной консоли
Индикаторы на потолочной
консоли
ОбзорOУказатели поворота 3 111XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 111vПодушки безопасности и натя‐
жители ремней безопасности
3 111WОтключение подушки
безопасности 3 112pСистема зарядки 3 112ZСигнализатор неисправности
3 112jИндикатор срока очередного
технического обслуживания
3 113oДисплей технического обслу‐
живания 3 113CОстанов двигателя 3 113RТормозная система 3 113uАнтиблокировочная
тормозная система (ABS)
3 114kjПовышение, понижение пере‐
дачи 3 114ìПредупреждение о выходе за
пределы полосы движения
3 114RЭлектронная система динами‐
ческой стабилизации 3 115ØОтключение электронной
системы динамической стаби‐
лизации 3 115WТемпература охлаждающей
жидкости двигателя 3 115!Предварительный подогрев
3 115úЖидкость AdBlue 3 116wСистема контроля давления в
шинах 3 116IДавление моторного масла
3 116kСлив воды из топливного
фильтра 3 117YНизкий уровень топлива
3 117DСистема Autostop (система
остановки-запуска двигателя)
3 117

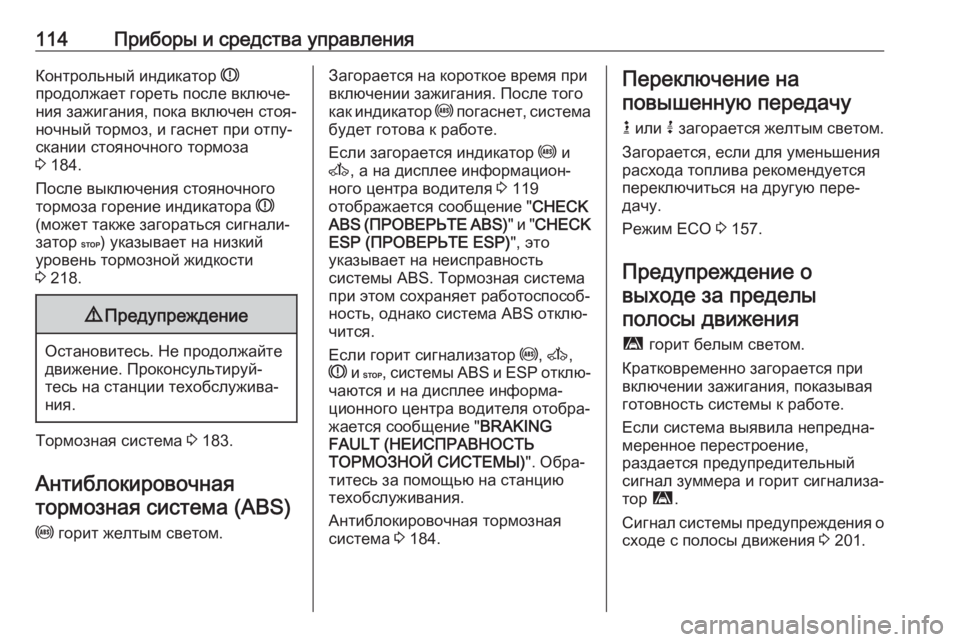

114Приборы и средства управленияКонтрольный индикатор R
продолжает гореть после включе‐ ния зажигания, пока включен стоя‐ ночный тормоз, и гаснет при отпу‐скании стояночного тормоза
3 184.
После выключения стояночного
тормоза горение индикатора R
(может также загораться сигнали‐
затор C) указывает на низкий
уровень тормозной жидкости
3 218.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Тормозная система 3 183.
Антиблокировочная
тормозная система (ABS)
u горит желтым светом.
Загорается на короткое время при
включении зажигания. После того
как индикатор u погаснет, система
будет готова к работе.
Если загорается индикатор u и
A , а на дисплее информацион‐
ного центра водителя 3 119
отображается сообщение " CHECK
ABS ( ПРОВЕРЬТЕ ABS)" и "CHECK
ESP (ПРОВЕРЬТЕ ESP) ", это
указывает на неисправность
системы ABS. Тормозная система
при этом сохраняет работоспособ‐
ность, однако система АBS отклю‐
чится.
Если горит сигнализатор u, A ,
R и C , системы ABS и ESP отклю‐
чаются и на дисплее информа‐
ционного центра водителя отобра‐
жается сообщение " BRAKING
FAULT (НЕИСПРАВНОСТЬ
ТОРМОЗНОЙ СИСТЕМЫ) ". Обра‐
титесь за помощью на станцию
техобслуживания.
Антиблокировочная тормозная
система 3 184.Переключение на
повышенную передачу
k или j загорается желтым светом.
Загорается, если для уменьшения
расхода топлива рекомендуется
переключиться на другую пере‐
дачу.
Режим ECO 3 157.
Предупреждение о выходе за пределы
полосы движения
ì горит белым светом.
Кратковременно загорается при
включении зажигания, показывая
готовность системы к работе.
Если система выявила непредна‐
меренное перестроение,
раздается предупредительный
сигнал зуммера и горит сигнализа‐
тор ì.
Сигнал системы предупреждения о
сходе с полосы движения 3 201.

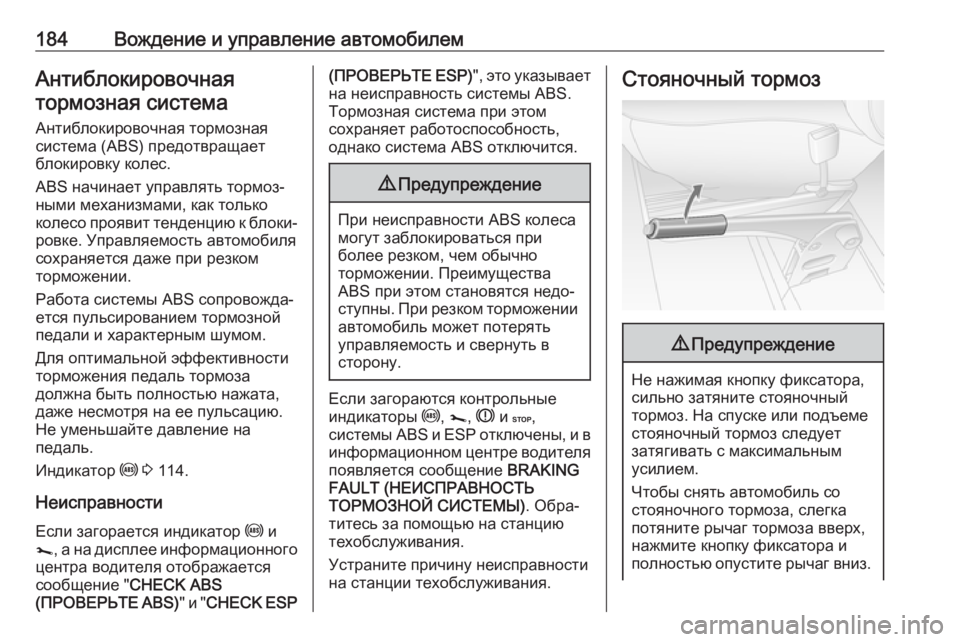

184Вождение и управление автомобилемАнтиблокировочнаятормозная система
Антиблокировочная тормозная
система (ABS) предотвращает блокировку колес.
ABS начинает управлять тормоз‐
ными механизмами, как только
колесо проявит тенденцию к блоки‐
ровке. Управляемость автомобиля
сохраняется даже при резком
торможении.
Работа системы ABS сопровожда‐
ется пульсированием тормозной
педали и характерным шумом.
Для оптимальной эффективности
торможения педаль тормоза
должна быть полностью нажата,
даже несмотря на ее пульсацию. Не уменьшайте давление на
педаль.
Индикатор u 3 114.
Неисправности Если загорается индикатор u и
j , а на дисплее информационного
центра водителя отображается
сообщение " CHECK ABS
(ПРОВЕРЬТЕ ABS)" и "CHECK ESP(ПРОВЕРЬТЕ ESP)", это указывает
на неисправность системы ABS.
Тормозная система при этом
сохраняет работоспособность,
однако система АBS отключится.9 Предупреждение
При неисправности ABS колеса
могут заблокироваться при
более резком, чем обычно
торможении. Преимущества
ABS при этом становятся недо‐ ступны. При резком торможении автомобиль может потерять
управляемость и свернуть в
сторону.
Если загораются контрольные
индикаторы u, j , R и C ,
системы ABS и ESP отключены, и в
информационном центре водителя появляется сообщение BRAKING
FAULT (НЕИСПРАВНОСТЬ
ТОРМОЗНОЙ СИСТЕМЫ) . Обра‐
титесь за помощью на станцию
техобслуживания.
Устраните причину неисправности
на станции техобслуживания.
Стояночный тормоз9 Предупреждение
Не нажимая кнопку фиксатора,
сильно затяните стояночный
тормоз. На спуске или подъеме
стояночный тормоз следует
затягивать с максимальным
усилием.
Чтобы снять автомобиль со
стояночного тормоза, слегка
потяните рычаг тормоза вверх,
нажмите кнопку фиксатора и
полностью опустите рычаг вниз.

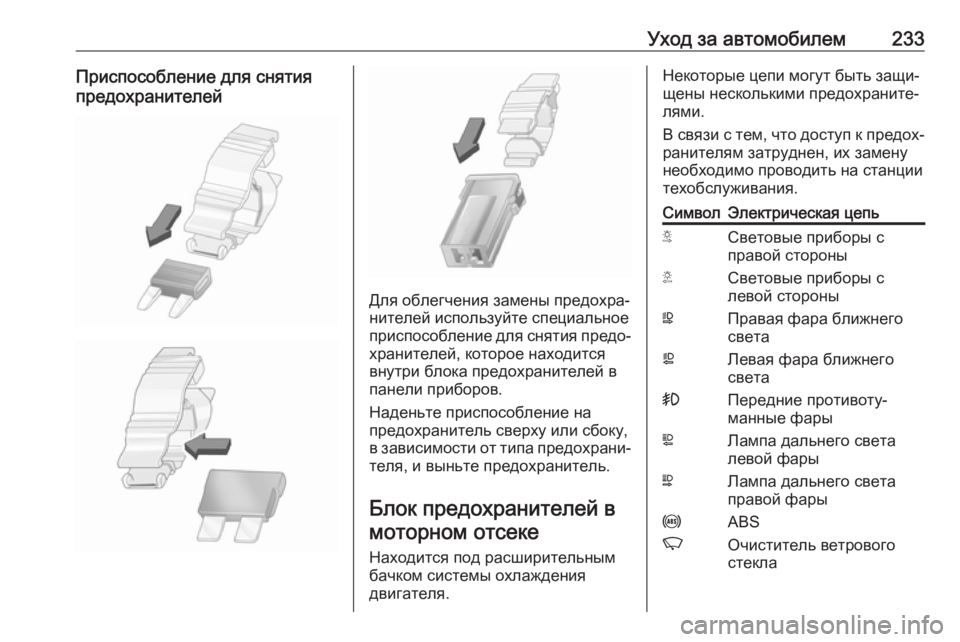

Уход за автомобилем233Приспособление для снятия
предохранителей
Для облегчения замены предохра‐
нителей используйте специальное
приспособление для снятия предо‐
хранителей, которое находится
внутри блока предохранителей в
панели приборов.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в моторном отсеке
Находится под расширительным
бачком системы охлаждения
двигателя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
В связи с тем, что доступ к предох‐ ранителям затруднен, их замену
необходимо проводить на станции
техобслуживания.СимволЭлектрическая цепьSСветовые приборы с
правой стороныTСветовые приборы с
левой стороныWПравая фара ближнего
светаaЛевая фара ближнего
света>Передние противоту‐
манные фарыLЛампа дальнего света
левой фарыNЛампа дальнего света
правой фарыuABSKОчиститель ветрового
стекла

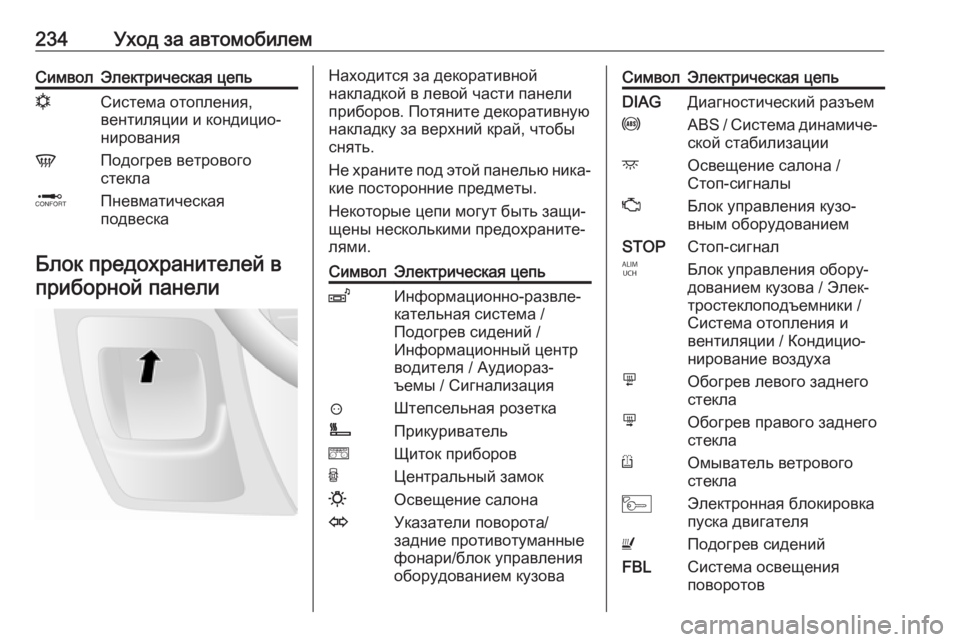

234Уход за автомобилемСимволЭлектрическая цепьnСистема отопления,
вентиляции и кондицио‐
нированияVПодогрев ветрового
стеклаQПневматическая
подвеска
Блок предохранителей в
приборной панели
Находится за декоративной
накладкой в левой части панели
приборов. Потяните декоративную
накладку за верхний край, чтобы
снять.
Не храните под этой панелью ника‐ кие посторонние предметы.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.СимволЭлектрическая цепьZИнформационно-развле‐
кательная система /
Подогрев сидений /
Информационный центр
водителя / Аудиораз‐
ъемы / Сигнализация?Штепсельная розеткаÌПрикуривательeЩиток приборовUЦентральный замок0Освещение салонаOУказатели поворота/
задние противотуманные
фонари/блок управления
оборудованием кузоваСимволЭлектрическая цепьDIAGДиагностический разъемuABS / Система динамиче‐ ской стабилизацииdОсвещение салона /
Стоп-сигналыZБлок управления кузо‐
вным оборудованиемSTOPСтоп-сигналIБлок управления обору‐
дованием кузова / Элек‐
тростеклоподъемники /
Система отопления и
вентиляции / Кондицио‐
нирование воздухаmОбогрев левого заднего
стеклаnОбогрев правого заднего
стеклаRОмыватель ветрового
стеклаMЭлектронная блокировка
пуска двигателяUПодогрев сиденийFBLСистема освещения
поворотов

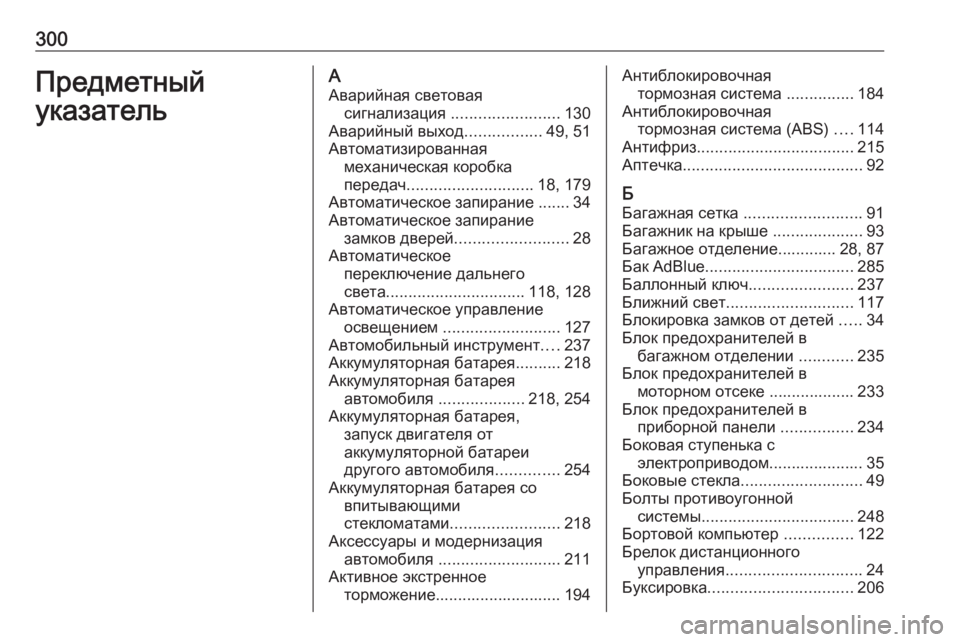

300Предметный
указательА Аварийная световая сигнализация ........................ 130
Аварийный выход .................49, 51
Автоматизированная механическая коробка
передач ............................ 18, 179
Автоматическое запирание ....... 34
Автоматическое запирание замков дверей ......................... 28
Автоматическое переключение дальнего
света ............................... 118, 128
Автоматическое управление освещением .......................... 127
Автомобильный инструмент ....237
Аккумуляторная батарея ..........218
Аккумуляторная батарея автомобиля ...................218, 254
Аккумуляторная батарея, запуск двигателя от
аккумуляторной батареи
другого автомобиля ..............254
Аккумуляторная батарея со впитывающими
стекломатами ........................ 218
Аксессуары и модернизация автомобиля ........................... 211
Активное экстренное торможение............................ 194Антиблокировочнаятормозная система ...............184
Антиблокировочная тормозная система (ABS) ....114
Антифриз ................................... 215
Аптечка ........................................ 92
Б Багажная сетка .......................... 91
Багажник на крыше ....................93
Багажное отделение............. 28, 87
Бак AdBlue ................................. 285
Баллонный ключ .......................237
Ближний свет ............................ 117
Блокировка замков от детей .....34
Блок предохранителей в багажном отделении ............235
Блок предохранителей в моторном отсеке ................... 233
Блок предохранителей в приборной панели ................234
Боковая ступенька с электроприводом..................... 35
Боковые стекла ........................... 49
Болты противоугонной системы .................................. 248
Бортовой компьютер ...............122
Брелок дистанционного управления .............................. 24
Буксировка ................................ 206
