2018.5 OPEL GRANDLAND X ESP

Scaunele, sistemele de siguranţă57Extrageţi centura din retractor,
ghidaţi-o peste corp cu grijă pentru a
nu se răsuci şi cuplaţi clema metalică
în cataramă. Strângeţi frecvent
centura transversală în timpul
mersului trăgând de centura
diagonală.
Hainele largi sau voluminoase
împiedică fixarea corespunzătoare a
centurii de siguranţă. Nu aşezaţi
obiecte precum genţi sau telefoane
mobile între centura de siguranţă şi
corpul dumneavoastră.
9 Avertisment
Centura de siguranţă nu trebuie să
treacă peste obiecte dure sau
fragile aflate în buzunarele
hainelor.
Lampa de avertizare centură de
siguranţă X 3 98, 3 105.
Reglarea pe înălţime
1. Extindeţi uşor centura de siguranţă.
2. Apăsaţi butonul pentru a decupla elementul pentru reglarea înălţimii
şi apăsaţi-l în sus sau în jos.
Reglaţi centura de siguranţă pe
înălţime astfel încât aceasta să treacă peste umăr. Centura de siguranţă nu
trebuie să treacă peste gât sau peste
braţ.
Nu reglaţi pe înălţime centura de
siguranţă în timpul mersului.

Scaunele, sistemele de siguranţă59airbag poate fi de asemenea
afectată de schimbarea oricăror părţi ale următoarelor: scaune
faţă, centuri de siguranţă, modul
de sesizare şi diagnostic airbag,
volan, tablou de bord, etanşări
interioare ale portierelor, inclusiv
difuzoare, oricare dintre modulele
airbag, capitonaj plafon sau stâlp,
senzori faţă, senzori de impact
lateral sau cablaj airbag.
Notă
Unităţile electronice de comandă ale
sistemelor airbag şi dispozitivelor de pretensionare a centurilor de
siguranţă se află în consola centrală.
Nu amplasaţi obiecte magnetice în
zona respectivă.
Nu fixaţi niciun obiect pe capacele
airbagurilor şi nu le acoperiţi cu alte
materiale. Apelaţi la un atelier pentru a înlocui capacele avariate.
Fiecare airbag se declanşează o
singură dată. Apelaţi la un atelier
service pentru înlocuirea
airbagurilor declanşate. În plus,
poate fi necesară înlocuirea
volanului, a panoului de bord, a unor
părţi din capitonaj, a chederelor
portierelor, a mânerelor şi
scaunelor.
Nu modificaţi componentele
sistemului airbag, deoarece aceasta poate conduce la invalidarea
permisului de operare a
autovehiculului.
Lampa de control v pentru sistemul
airbag 3 98.
Scaunele pentru copii pe scaunul
pasagerului din faţă cu sistem
airbag
Avertizare în conformitate cu
ECE R94.02:EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete
Kindersitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège
d'enfant orienté vers l'arrière sur un
siège protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui,
sous peine d'infliger des
BLESSURES GRAVES, voire
MORTELLES à l'ENFANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un
AIRBAG FRONTAL ACTIVO. Peligro de MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,

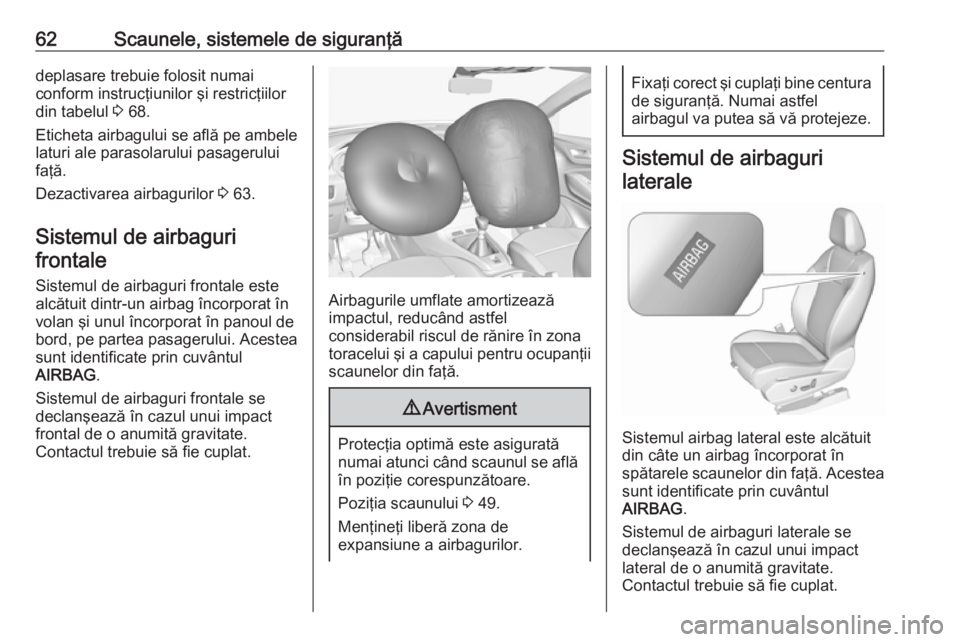

62Scaunele, sistemele de siguranţădeplasare trebuie folosit numai
conform instrucţiunilor şi restricţiilor
din tabelul 3 68.
Eticheta airbagului se află pe ambele
laturi ale parasolarului pasagerului
faţă.
Dezactivarea airbagurilor 3 63.
Sistemul de airbaguri frontale
Sistemul de airbaguri frontale este
alcătuit dintr-un airbag încorporat în
volan şi unul încorporat în panoul de
bord, pe partea pasagerului. Acestea sunt identificate prin cuvântul
AIRBAG .
Sistemul de airbaguri frontale se
declanşează în cazul unui impact
frontal de o anumită gravitate.
Contactul trebuie să fie cuplat.
Airbagurile umflate amortizează
impactul, reducând astfel
considerabil riscul de rănire în zona
toracelui şi a capului pentru ocupanţii
scaunelor din faţă.
9 Avertisment
Protecţia optimă este asigurată
numai atunci când scaunul se află în poziţie corespunzătoare.
Poziţia scaunului 3 49.
Menţineţi liberă zona de
expansiune a airbagurilor.
Fixaţi corect şi cuplaţi bine centura de siguranţă. Numai astfel
airbagul va putea să vă protejeze.
Sistemul de airbaguri
laterale
Sistemul airbag lateral este alcătuit
din câte un airbag încorporat în
spătarele scaunelor din faţă. Acestea sunt identificate prin cuvântul
AIRBAG .
Sistemul de airbaguri laterale se
declanşează în cazul unui impact
lateral de o anumită gravitate.
Contactul trebuie să fie cuplat.

Scaunele, sistemele de siguranţă65Scaunele pentru copii
Scaune pentru copii9 Pericol
Dacă folosiţi un scaun pentru copii
montat cu spatele la direcţia de
deplasare, montat pe scaunul
pasagerului din faţă, sistemul
airbag pentru scaunul pasagerului din faţă trebuie dezactivat.
Aceasta se aplică de asemenea
anumitor scaune pentru copii
montate cu faţa la direcţia de
deplasare, conform indicaţiilor din tabele 3 68.
Dezactivarea airbagurilor 3 63.
Etichetă airbag 3 58.
Vă recomandăm scaunele pentru copii proiectate special pentru acest
tip de autovehicule. Pentru informaţii
suplimentare, contactaţi atelierul
service local.
Înainte de fixarea unui scaun pentru
copii, reglaţi tetiera 3 47.
Când utilizaţi un sistem de reţinere
pentru copii, respectaţi următoarele instrucţiuni de utilizare şi instalare,
precum şi pe cele furnizate de
producătorul sistemului de reţinere
pentru copii.
Respectaţi întotdeauna
reglementările locale sau naţionale.
În unele ţări, este interzisă instalarea
sistemelor de reţinere pentru copii pe
anumite scaune ale autovehiculului.
Scaunele pentru copii pot fi fixate cu: ● Centura de siguranţă cu fixare în
3 puncte
● Suporturi ISOFIX
● Top-tether
Centura de siguranţă cu fixare în
3 puncte
Scaunele pentru copii pot fi fixate cu
ajutorul unei centuri de siguranţă cu
fixare în 3 puncte. După fixarea
scaunelor pentru copii, trebuie
strânsă centura de siguranţă 3 68.Suporturi ISOFIX
Fixaţi sistemele de reţinere pentru
copii ISOFIX omologate pentru
autovehicul de ISOFIX suporţii de
ancorare. Poziţiile de instalare a
scaunului ISOFIX pentru copii
specifice autovehiculului ISOFIX sunt
marcate în tabel ISOFIX 3 68.
ISOFIX suporţii de montaj sunt
indicaţi de o etichetă pe spătarul
scaunului.
Un scaun pentru copii i-size este un
scaun pentru copii universal ISOFIX
conform Regulamentului UN nr. 129.

68Scaunele, sistemele de siguranţăLocuri de instalare a scaunelor pentru copiiOpţiunile disponibile pentru fixarea unui scaun pentru copii cu o centură de siguranţă cu fixare în 3 puncteClasa de gabarit
Pe scaunul pasagerului din faţă
Pe locurile laterale din spatePe locul central din spate
airbag activatairbag dezactivatGrupa 0: până la 10 kgXU/L 1,2U/L 3UGrupa 0+: până la 13 kgXU/L1,2U/L3UGrupa I: 9 la 18 kgXU/L 1,2U/L3,4U4Grupa II: 15 la 25 kgU/L 1,2XU/L3,4U4Grupa III: 22 la 36 kgU/L 1,2XU/L3,4U4U:utilizare universală în combinaţie cu centurile de siguranţă cu fixare în trei puncteL:adecvat pentru scaune speciale pentru copii, de tip „specific pentru autovehicul”, „restricţionat” sau „semiuniversal”.
Scaunul pentru copii trebuie aprobat pentru un anumit tip specific de autovehicul (consultaţi lista tipurilor de autovehicule a scaunului pentru copii)X:nu este admis niciun scaun pentru copii la această clasă de greutate1:deplasaţi scaunul în faţă, atât cât este cazul, şi reglaţi înclinarea spătarului scaunului, atât cât este cazul în poziţie
verticală pentru a garanta faptul că centura trece în faţă din punctul de fixare superior2:deplasaţi dispozitivul de reglare pe înălţime a scaunului în sus, atât cât este cazul, şi reglaţi înclinarea spătarului
scaunului, atât cât este cazul, în poziţie verticală pentru a garanta faptul că centura strânge pe partea cataramei3:deplasaţi în faţă, atât cât este necesar, scaunul faţă corespunzător din faţa scaunului pentru copii4:reglaţi respectiva tetieră după cum este necesar sau scoateţi-o dacă este nevoie

70Scaunele, sistemele de siguranţă1:deplasaţi scaunul în faţă, atât cât este cazul, şi reglaţi înclinarea spătarului scaunului, atât cât este cazul în poziţieverticală pentru a garanta faptul că centura trece în faţă din punctul de fixare superior2:deplasaţi dispozitivul de reglare pe înălţime a scaunului în sus, atât cât este cazul, şi reglaţi înclinarea spătaruluiscaunului, atât cât este cazul, în poziţie verticală pentru a garanta faptul că centura strânge pe partea cataramei3:deplasaţi în faţă, atât cât este necesar, scaunul faţă corespunzător din faţa scaunului pentru copii4:reglaţi respectiva tetieră după cum este necesar sau scoateţi-o dacă este nevoie
Clasa de mărime şi dispozitiv pentru scaune ISOFIX
A - ISO/F3:scaun cu faţa la drum pentru copii de talie maximă din clasa de greutate 9 la 18 kgB - ISO/F2:scaun cu faţa la drum pentru copii mai mici, din clasa de greutate 9 la 18 kgB1 - ISO/F2X:scaun cu faţa la drum pentru copii mai mici, din clasa de greutate 9 la 18 kgC - ISO/R3:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mari din grupa de gabarit de până la 18 kgD - ISO/R2:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mai mici din grupa de gabarit de
până la 18 kgE - ISO/R1:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mai mici din grupa de gabarit de până la 13 kgF- ISO/L1:scaun pentru copii orientat cu faţa spre stânga, lateral (coşuleţ)G - ISO/L2:scaun pentru copii orientat cu faţa spre dreapta, lateral (coşuleţ)
Opţiuni admise pentru montarea unui sistem i-Size de reţinere pentru copii cu suporturi ISOFIX
Pe scaunul pasagerului din faţă
Pe locurile laterale din spatePe locul central din spate
airbag activatairbag dezactivatscaune i-Size pentru copiiXi - Ui - UXi - U:adecvat pentru scaunele i-Size „universale” pentru copii orientate cu faţa şi spatele la sensul de mersX:poziţia de aşezare nu este adecvată pentru scaunele i-Size „universale” pentru copii.

Depozitarea73
● Trageţi maneta de deblocare depe una sau ambele părţi laterale
şi rabataţi spătarele peste perna banchetei.
● În mod alternativ, rabataţi spătarele scaunelor spate din
portbagaj: trageţi opritorul din
partea stângă sau din partea
dreaptă a portbagajului pentru a
rabata partea respectivă a
spătarului scaunelor spate.9 Avertisment
Manifestaţi atenţie atunci când
acţionaţi spătarele scaunelor
spate din portbagaj. Spătarul este
rabatat cu o putere considerabilă.
Risc de accidentare, în special în
cazul copiilor.
Asiguraţi-vă că nu este ataşat
nimic de scaunele spate şi nu este aşezat nimic pe tapiţeria
scaunului.
● Pentru rabatare, ridicaţi spătarele şi ghidaţi-le în poziţie
verticală până când se fixează cu un declic.
9 Avertisment
La rabatarea în poziţie verticală,
asiguraţi-vă că spătarele sunt bine fixate în poziţie înainte de a porni
la drum. Nerespectarea acestei
recomandări poate duce la rănire sau la deteriorarea încărcăturii
sau a autovehiculului în cazul unei frânări bruşte sau al unui impact.

74DepozitareaDeschiderea spaţiului de trecere
din spătarul central
Rabateţi în jos cotiera din spate.
Trageţi de manetă şi deschideţi
capacul.
Adecvată pentru încărcarea
obiectelor lungi, înguste.
Copertina portbagajului
Nu puneţi obiecte pe copertină.
Demontarea copertinei
Desprindeţi chingile de fixare de pe
hayon.
Ridicaţi capacul din spate şi
împingeţi-l în sus în partea din faţă.
Scoateţi capacul.
Fixarea copertinei Angrenaţi copertina în ghidajele
laterale şi rabataţi-o în jos. Ataşaţi
curele de reţinere de hayon.
