2018.5 OPEL CROSSLAND X isofix

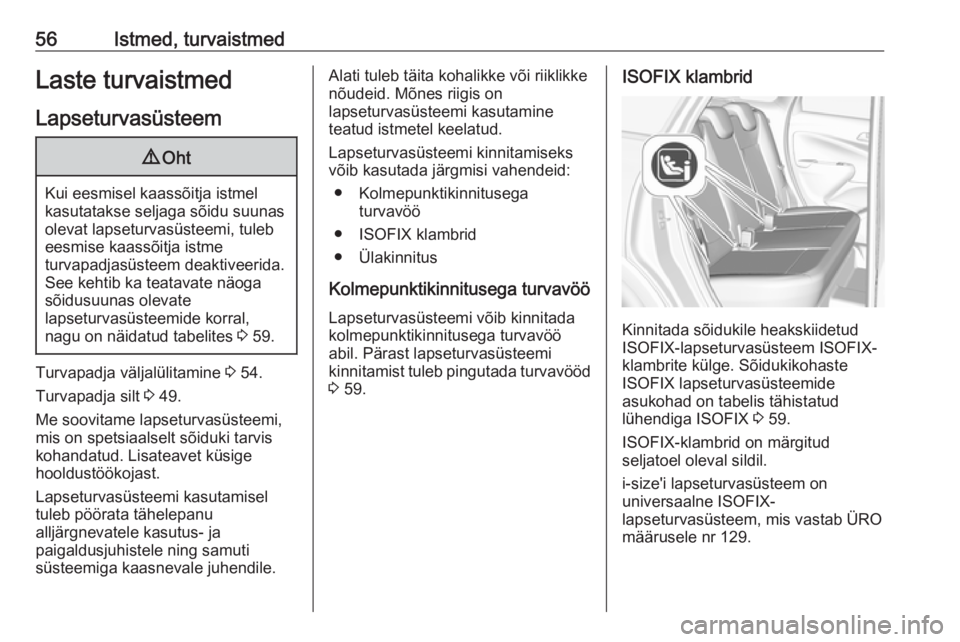

56Istmed, turvaistmedLaste turvaistmed
Lapseturvasüsteem9 Oht
Kui eesmisel kaassõitja istmel
kasutatakse seljaga sõidu suunas
olevat lapseturvasüsteemi, tuleb
eesmise kaassõitja istme
turvapadjasüsteem deaktiveerida.
See kehtib ka teatavate näoga
sõidusuunas olevate
lapseturvasüsteemide korral,
nagu on näidatud tabelites 3 59.
Turvapadja väljalülitamine 3 54.
Turvapadja silt 3 49.
Me soovitame lapseturvasüsteemi, mis on spetsiaalselt sõiduki tarvis
kohandatud. Lisateavet küsige
hooldustöökojast.
Lapseturvasüsteemi kasutamisel
tuleb pöörata tähelepanu
alljärgnevatele kasutus- ja
paigaldusjuhistele ning samuti
süsteemiga kaasnevale juhendile.
Alati tuleb täita kohalikke või riiklikke nõudeid. Mõnes riigis on
lapseturvasüsteemi kasutamine
teatud istmetel keelatud.
Lapseturvasüsteemi kinnitamiseks
võib kasutada järgmisi vahendeid:
● Kolmepunktikinnitusega turvavöö
● ISOFIX klambrid
● Ülakinnitus
Kolmepunktikinnitusega turvavöö Lapseturvasüsteemi võib kinnitada
kolmepunktikinnitusega turvavöö
abil. Pärast lapseturvasüsteemi
kinnitamist tuleb pingutada turvavööd
3 59.ISOFIX klambrid
Kinnitada sõidukile heakskiidetud
ISOFIX-lapseturvasüsteem ISOFIX-
klambrite külge. Sõidukikohaste
ISOFIX lapseturvasüsteemide
asukohad on tabelis tähistatud
lühendiga ISOFIX 3 59.
ISOFIX-klambrid on märgitud
seljatoel oleval sildil.
i-size'i lapseturvasüsteem on
universaalne ISOFIX-
lapseturvasüsteem, mis vastab ÜRO
määrusele nr 129.

Istmed, turvaistmed57Kõiki i-size'i lapseturvasüsteeme
saab kasutada istekohtadel, mis
vastavad i-size'i nõuetele, i-size'i
tabel 3 59.
Lisaks ISOFIX-klambritele tuleb
kasutada ka ülemist kinnitusrihma või
tugijalga.
i-size'i lapseistmed ja autoistmed
i-size'i heakskiiduga on märgitud
i-size'i sümboliga, vt joonist.
Ülakinnitused
Ülakinnitusrihma kinnituspunktid
lapseistme jaoks on tähistatud
sümboliga 001D.
Lisaks ISOFIX-klambritele kinnitage
ülakinnitusrihm ülemise
kinnitusrihma kinnituspunktide külge.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF 3 59.
Õige süsteemi valimine Tagaistmed on lapseturvasüsteemi
paigaldamiseks kõige mugavamad.
Laps peab istuma autos seljaga
sõidusuunas nii kaua, kuni tema
vanus seda võimaldab. See tagab, et lapse veel nõrk selgroog on avarii
korral väiksema koormuse all.
Sobivad on turvasüsteemid, mis
vastavad kehtivatele UN ECE
eeskirjadele. Tutvuge kohalike
õigusnormidega
lapseturvasüsteemide kohustusliku
kasutamise kohta.
Järgmised lapseturvasüsteemid on
soovitatud järgmistele
kaalurühmadele:
● Maxi Cosi Cabriofix rühmale 0, rühmale 0+
● Duo Plus rühmale I
● Kidfix XP rühmale II/III
● Graco Junior rühmale III
Veenduda, et valitud turvasüsteem
on mõeldud paigaldamiseks Teie
sõiduki tüüpi sõidukisse.
Veenduda, et lapseturvasüsteemi
paigalduskoht sõidukis on õige (vt
vastavaid silte).
Lapsi võib sõidukisse ja sellest välja
lasta ainult liikluseta poolelt.
Kui lapseturvasüsteemi ajutiselt ei
kasutata, tuleb see kinnitada
turvavööga või eemaldada sõidukist.

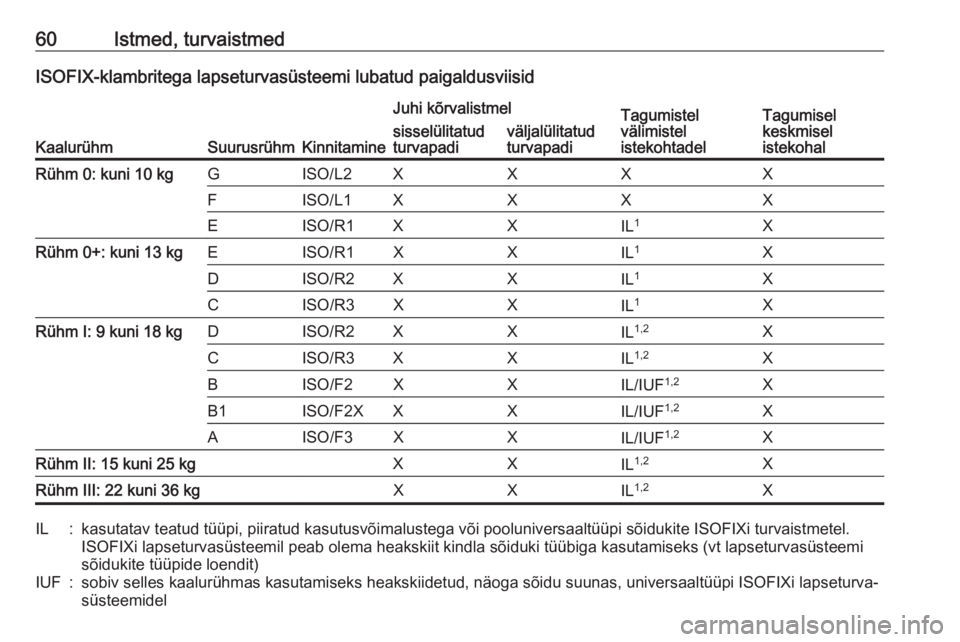

60Istmed, turvaistmedISOFIX-klambritega lapseturvasüsteemi lubatud paigaldusviisid
KaalurühmSuurusrühmKinnitamine
Juhi kõrvalistmelTagumistel
välimistel
istekohtadelTagumisel
keskmisel
istekohalsisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 1XRühm 0+: kuni 13 kgEISO/R1XXIL1XDISO/R2XXIL1XCISO/R3XXIL1XRühm I: 9 kuni 18 kgDISO/R2XXIL1,2XCISO/R3XXIL1,2XBISO/F2XXIL/IUF 1,2XB1ISO/F2XXXIL/IUF 1,2XAISO/F3XXIL/IUF1,2XRühm II: 15 kuni 25 kgXXIL1,2XRühm III: 22 kuni 36 kgXXIL1,2XIL:kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIXi turvaistmetel.
ISOFIXi lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga kasutamiseks (vt lapseturvasüsteemi
sõidukite tüüpide loendit)IUF:sobiv selles kaalurühmas kasutamiseks heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIXi lapseturva‐ süsteemidel

Istmed, turvaistmed61X:selles kaalurühmas ei ole ISOFIXi lapseturvasüsteem lubatud1:nihutage lapseturvasüsteem ees asuv esiiste ettepoole ja libisev tagaiste nii kaugele tahapoole, kui see on vajalik2:vajadusel reguleerige vastavat peatuge või eemaldage sootuks
ISOFIXi suurusklass ja istmeseade
A – ISO/F3:näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kgB – ISO/F2:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgB1 – ISO/F2X:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgC – ISO/R3:seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kgD – ISO/R2:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kgE – ISO/R1:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 13 kgF- ISO/L1:küljega sõidusuunas olev lapseturvasüsteem, vasak (turvahäll)G - ISO/L2:küljega sõidusuunas olev lapseturvasüsteem, parem (turvahäll)
ISOFIX-klambritega i-Size lapseturvasüsteemi lubatud paigaldusviisid
Juhi kõrvalistmel
Tagumistel välimistel
istekohtadelTagumisel keskmisel
istekohal
sisselülitatud
turvapadiväljalülitatud
turvapadii-Size
lapseturvasüsteemXXi - UXi - U:sobib i-Size universaalsetele näoga või seljaga sõidusuunas olevatele lapseturvatoolisüsteemideleX:istumisasend ei sobi i-Size universaalsetele lapseturvatoolisüsteemidele
