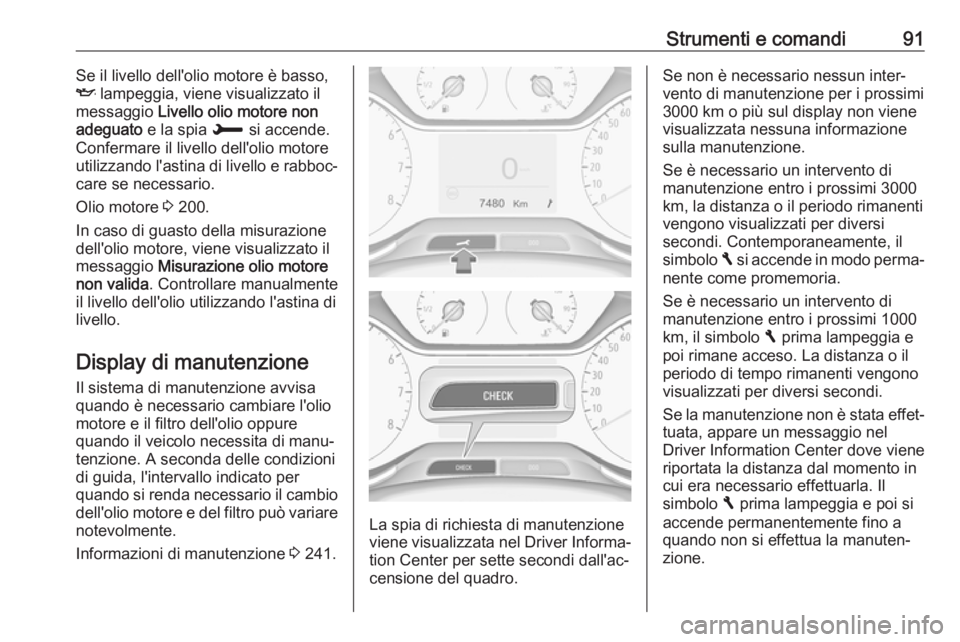

Strumenti e comandi91Se il livello dell'olio motore è basso,
I lampeggia, viene visualizzato il
messaggio Livello olio motore non
adeguato e la spia H si accende.
Confermare il livello dell'olio motore
utilizzando l'astina di livello e rabboc‐ care se necessario.
Olio motore 3 200.
In caso di guasto della misurazione
dell'olio motore, viene visualizzato il
messaggio Misurazione olio motore
non valida . Controllare manualmente
il livello dell'olio utilizzando l'astina di
livello.
Display di manutenzione Il sistema di manutenzione avvisa
quando è necessario cambiare l'olio
motore e il filtro dell'olio oppure
quando il veicolo necessita di manu‐
tenzione. A seconda delle condizioni
di guida, l'intervallo indicato per
quando si renda necessario il cambio dell'olio motore e del filtro può variare
notevolmente.
Informazioni di manutenzione 3 241.
La spia di richiesta di manutenzione
viene visualizzata nel Driver Informa‐ tion Center per sette secondi dall'ac‐
censione del quadro.
Se non è necessario nessun inter‐
vento di manutenzione per i prossimi
3000 km o più sul display non viene
visualizzata nessuna informazione
sulla manutenzione.
Se è necessario un intervento di
manutenzione entro i prossimi 3000
km, la distanza o il periodo rimanenti
vengono visualizzati per diversi
secondi. Contemporaneamente, il
simbolo F si accende in modo perma‐
nente come promemoria.
Se è necessario un intervento di
manutenzione entro i prossimi 1000
km, il simbolo F prima lampeggia e
poi rimane acceso. La distanza o il
periodo di tempo rimanenti vengono
visualizzati per diversi secondi.
Se la manutenzione non è stata effet‐
tuata, appare un messaggio nel
Driver Information Center dove viene
riportata la distanza dal momento in
cui era necessario effettuarla. Il
simbolo F prima lampeggia e poi si
accende permanentemente fino a
quando non si effettua la manuten‐
zione.

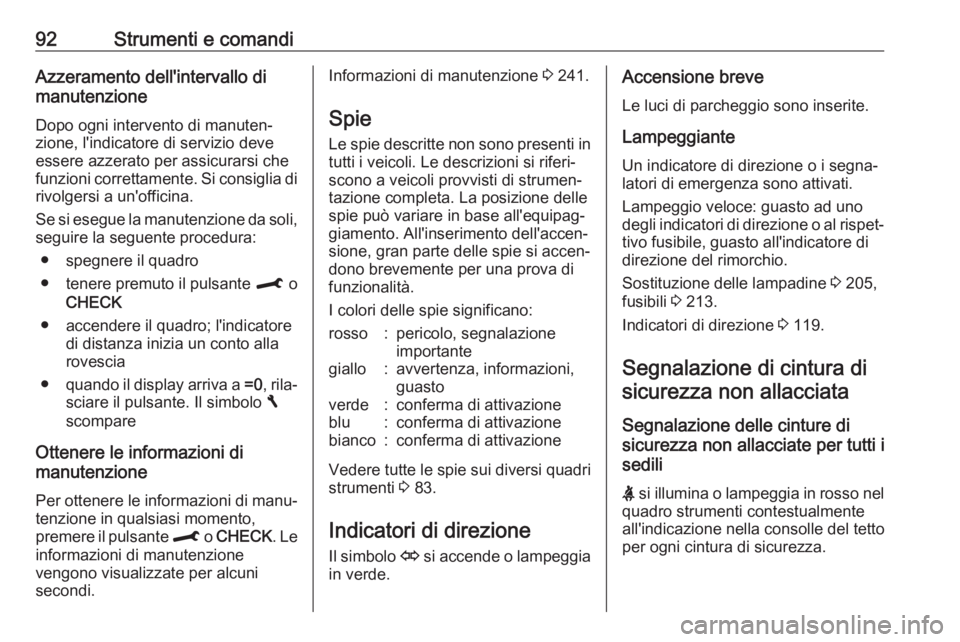

92Strumenti e comandiAzzeramento dell'intervallo di
manutenzione
Dopo ogni intervento di manuten‐ zione, l'indicatore di servizio deve
essere azzerato per assicurarsi che
funzioni correttamente. Si consiglia di
rivolgersi a un'officina.
Se si esegue la manutenzione da soli,
seguire la seguente procedura:
● spegnere il quadro
● tenere premuto il pulsante M o
CHECK
● accendere il quadro; l'indicatore di distanza inizia un conto alla
rovescia
● quando il display arriva a =0, rila‐
sciare il pulsante. Il simbolo F
scompare
Ottenere le informazioni di
manutenzione
Per ottenere le informazioni di manu‐
tenzione in qualsiasi momento,
premere il pulsante M o CHECK . Le
informazioni di manutenzione
vengono visualizzate per alcuni
secondi.Informazioni di manutenzione 3 241.
Spie
Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in base all'equipag‐
giamento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di
funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione
importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione
Vedere tutte le spie sui diversi quadri
strumenti 3 83.
Indicatori di direzione Il simbolo O si accende o lampeggia
in verde.
Accensione breve
Le luci di parcheggio sono inserite.
Lampeggiante Un indicatore di direzione o i segna‐latori di emergenza sono attivati.
Lampeggio veloce: guasto ad uno
degli indicatori di direzione o al rispet‐
tivo fusibile, guasto all'indicatore di
direzione del rimorchio.
Sostituzione delle lampadine 3 205,
fusibili 3 213.
Indicatori di direzione 3 119.
Segnalazione di cintura di sicurezza non allacciata
Segnalazione delle cinture di
sicurezza non allacciate per tutti i
sedili
X si illumina o lampeggia in rosso nel
quadro strumenti contestualmente
all'indicazione nella consolle del tetto
per ogni cintura di sicurezza.

Strumenti e comandi99Portiera aperta
Il simbolo h si accende in rosso.
Portiera o portellone posteriore
aperta/o.Display
Driver Information Center Il Driver Information Center si trova
nel quadro strumenti.
In base alla versione e al quadro stru‐
menti, il Driver Information Center è
disponibile come display di livello
base o display di livello medio.
Il Driver Information Center contiene: ● contachilometri parziale e totale● indicazione digitale della velocità
● menù informazioni viaggio / carburante
● indicazione marcia
● informazioni di manutenzione
● messaggi di avviso e del veicolo
● messaggi di assistenza al guida‐ tore
● messaggi a comparsa
Selezione di menu e funzioni I menu e le funzioni possono essereselezionati mediante i pulsanti sullaleva a sinistra del volante.
Ruotare la manopola di regolazione
per selezionare una pagina nel menù
informazioni viaggio/carburante.
Premere SET/CLR per confermare o
azzerare una funzione.
I messaggi di assistenza e del veicolo
vengono visualizzati all'occorrenza
nel Driver Information Center. Scor‐
rere tra i messaggi ruotando la mano‐ pola di regolazione. Confermare i
messaggi premendo SET/CLR.
Messaggi del veicolo 3 105.

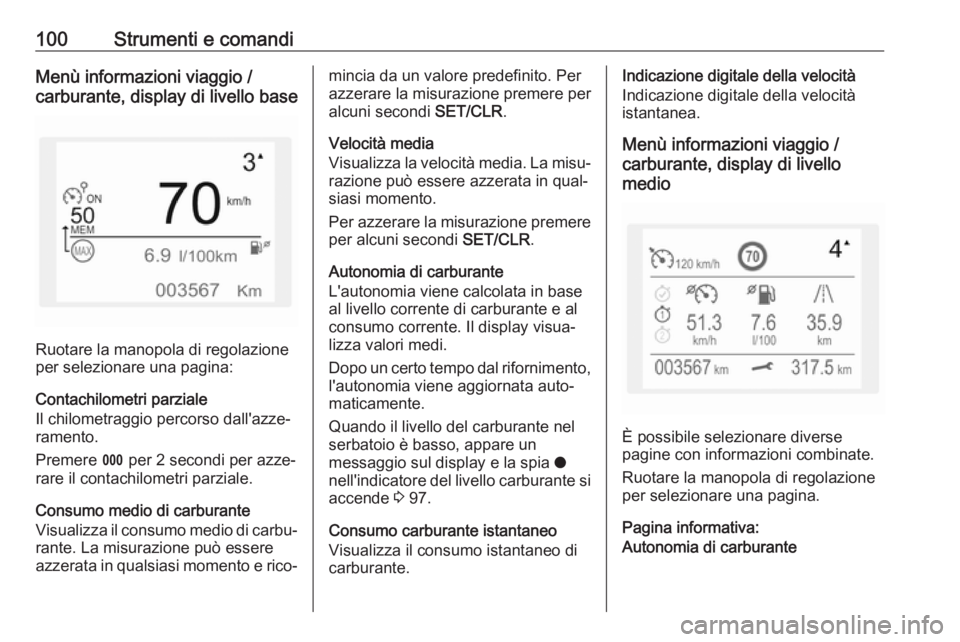

100Strumenti e comandiMenù informazioni viaggio /
carburante, display di livello base
Ruotare la manopola di regolazione
per selezionare una pagina:
Contachilometri parziale
Il chilometraggio percorso dall'azze‐
ramento.
Premere L per 2 secondi per azze‐
rare il contachilometri parziale.
Consumo medio di carburante
Visualizza il consumo medio di carbu‐ rante. La misurazione può essere
azzerata in qualsiasi momento e rico‐
mincia da un valore predefinito. Per
azzerare la misurazione premere per alcuni secondi SET/CLR.
Velocità media
Visualizza la velocità media. La misu‐
razione può essere azzerata in qual‐
siasi momento.
Per azzerare la misurazione premere
per alcuni secondi SET/CLR.
Autonomia di carburante
L'autonomia viene calcolata in base
al livello corrente di carburante e al
consumo corrente. Il display visua‐
lizza valori medi.
Dopo un certo tempo dal rifornimento, l'autonomia viene aggiornata auto‐
maticamente.
Quando il livello del carburante nel
serbatoio è basso, appare un
messaggio sul display e la spia o
nell'indicatore del livello carburante si
accende 3 97.
Consumo carburante istantaneo Visualizza il consumo istantaneo di
carburante.Indicazione digitale della velocità
Indicazione digitale della velocità
istantanea.
Menù informazioni viaggio /
carburante, display di livello
medio
È possibile selezionare diverse
pagine con informazioni combinate.
Ruotare la manopola di regolazione per selezionare una pagina.
Pagina informativa:
Autonomia di carburante

Strumenti e comandi101L'autonomia viene calcolata in base
al livello corrente di carburante e al
consumo corrente. Il display visua‐ lizza valori medi.
Dopo un certo tempo dal rifornimento,
l'autonomia viene aggiornata auto‐
maticamente.
Quando il livello del carburante nel
serbatoio è basso, appare un
messaggio sul display e la spia o
nell'indicatore del livello carburante si accende 3 97.
Consumo istantaneo del carburante Visualizza il consumo istantaneo di
carburante.
Pagina viaggio 1:
Velocità media
Visualizza la velocità media. La misu‐
razione può essere azzerata in qual‐
siasi momento.
Consumo medio di carburante
Visualizza il consumo medio di carbu‐
rante. La misurazione può essere
azzerata in qualsiasi momento e rico‐
mincia da un valore predefinito.
Distanza percorsaVisualizza la distanza corrente per il
viaggio 1 a partire dall'azzeramento.
I valori indicati sulla pagina del viag‐
gio 1 si possono azzerare premendo
SET/CLR per alcuni secondi.
Pagina viaggio 2:
Velocità media
Visualizza la velocità media. La misu‐ razione può essere azzerata in qual‐
siasi momento.
Consumo medio di carburante
Visualizza il consumo medio di carbu‐
rante. La misurazione può essere
azzerata in qualsiasi momento e rico‐
mincia da un valore predefinito.
Distanza percorsa
Visualizza la distanza corrente per il viaggio 2 a partire da un azzera‐
mento.
I valori indicati sulla pagina del viag‐
gio 2 si possono azzerare premendo
SET/CLR per alcuni secondi.
Pagina di indicazione digitale della
velocità
Indicazione digitale della velocità
istantanea.Contatore Stop e Start
Il tempo passato in modalità STOP
durante un viaggio viene calcolato da un contatore. Quest'ultimo si azzera
ogni volta che si inserisce l'accen‐
sione.
Pagina della bussola
Visualizza la direzione geografica in
cui si sta guidando.
Pagina vuota
Non viene visualizzata nessuna infor‐ mazione sul viaggio/carburante.
Visualizzatore Info Il Visualizzatore Info si trova nel
cruscotto accanto al quadro stru‐
menti.
A seconda della configurazione, il
veicolo è dotato di
● Visualizzatore Info Grafico
oppure
● Visualizzatore a colori Info da 7"
con funzionalità touchscreen
oppure
● Visualizzatore a colori Info da 8"
con funzionalità touchscreen

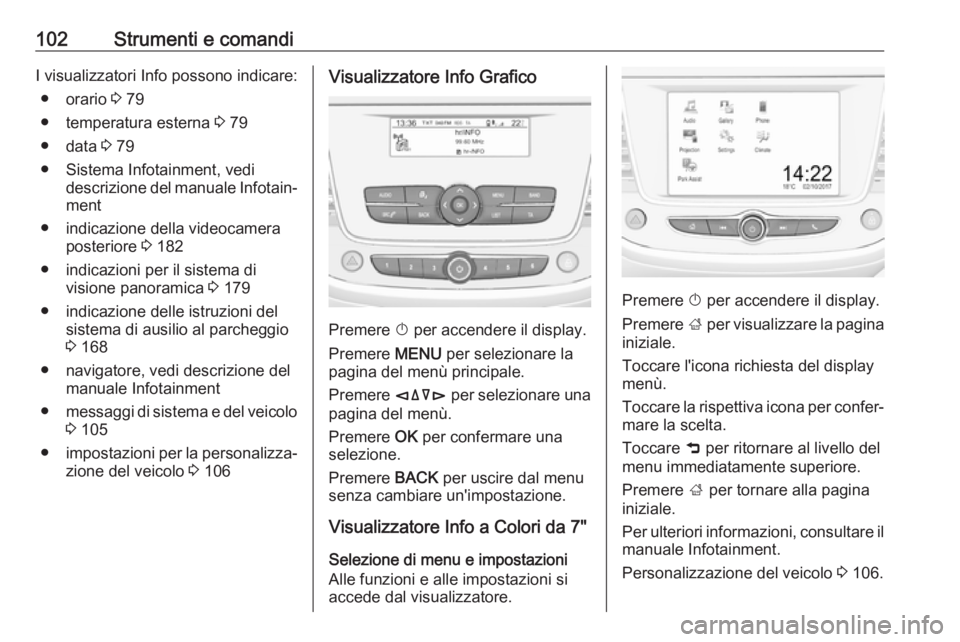

102Strumenti e comandiI visualizzatori Info possono indicare:● orario 3 79
● temperatura esterna 3 79
● data 3 79
● Sistema Infotainment, vedi descrizione del manuale Infotain‐
ment
● indicazione della videocamera posteriore 3 182
● indicazioni per il sistema di visione panoramica 3 179
● indicazione delle istruzioni del sistema di ausilio al parcheggio
3 168
● navigatore, vedi descrizione del manuale Infotainment
● messaggi di sistema e del veicolo
3 105
● impostazioni per la personalizza‐
zione del veicolo 3 106Visualizzatore Info Grafico
Premere X per accendere il display.
Premere MENU per selezionare la
pagina del menù principale.
Premere èäåé per selezionare una
pagina del menù.
Premere OK per confermare una
selezione.
Premere BACK per uscire dal menu
senza cambiare un'impostazione.
Visualizzatore Info a Colori da 7"
Selezione di menu e impostazioni
Alle funzioni e alle impostazioni si accede dal visualizzatore.
Premere X per accendere il display.
Premere ; per visualizzare la pagina
iniziale.
Toccare l'icona richiesta del display menù.
Toccare la rispettiva icona per confer‐
mare la scelta.
Toccare 9 per ritornare al livello del
menu immediatamente superiore.
Premere ; per tornare alla pagina
iniziale.
Per ulteriori informazioni, consultare il manuale Infotainment.
Personalizzazione del veicolo 3 106.

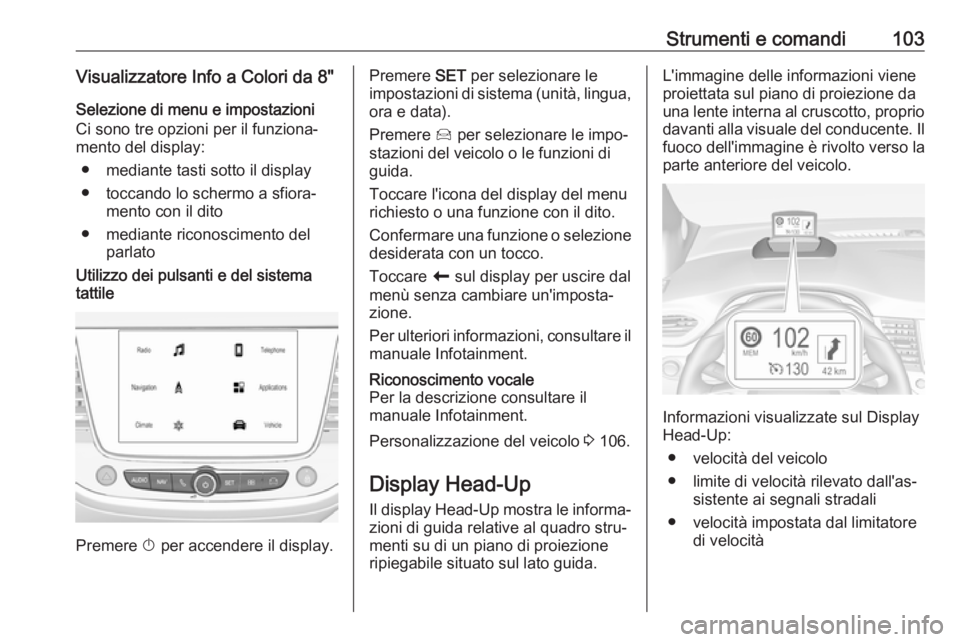

Strumenti e comandi103Visualizzatore Info a Colori da 8"Selezione di menu e impostazioni
Ci sono tre opzioni per il funziona‐
mento del display:
● mediante tasti sotto il display
● toccando lo schermo a sfiora‐ mento con il dito
● mediante riconoscimento del parlatoUtilizzo dei pulsanti e del sistema
tattile
Premere X per accendere il display.
Premere SET per selezionare le
impostazioni di sistema (unità, lingua,
ora e data).
Premere Í per selezionare le impo‐
stazioni del veicolo o le funzioni di
guida.
Toccare l'icona del display del menu
richiesto o una funzione con il dito.
Confermare una funzione o selezione desiderata con un tocco.
Toccare r sul display per uscire dal
menù senza cambiare un'imposta‐
zione.
Per ulteriori informazioni, consultare il
manuale Infotainment.Riconoscimento vocale
Per la descrizione consultare il
manuale Infotainment.
Personalizzazione del veicolo 3 106.
Display Head-Up
Il display Head-Up mostra le informa‐ zioni di guida relative al quadro stru‐
menti su di un piano di proiezione
ripiegabile situato sul lato guida.
L'immagine delle informazioni viene
proiettata sul piano di proiezione da
una lente interna al cruscotto, proprio
davanti alla visuale del conducente. Il fuoco dell'immagine è rivolto verso la
parte anteriore del veicolo.
Informazioni visualizzate sul Display
Head-Up:
● velocità del veicolo
● limite di velocità rilevato dall'as‐ sistente ai segnali stradali
● velocità impostata dal limitatore di velocità

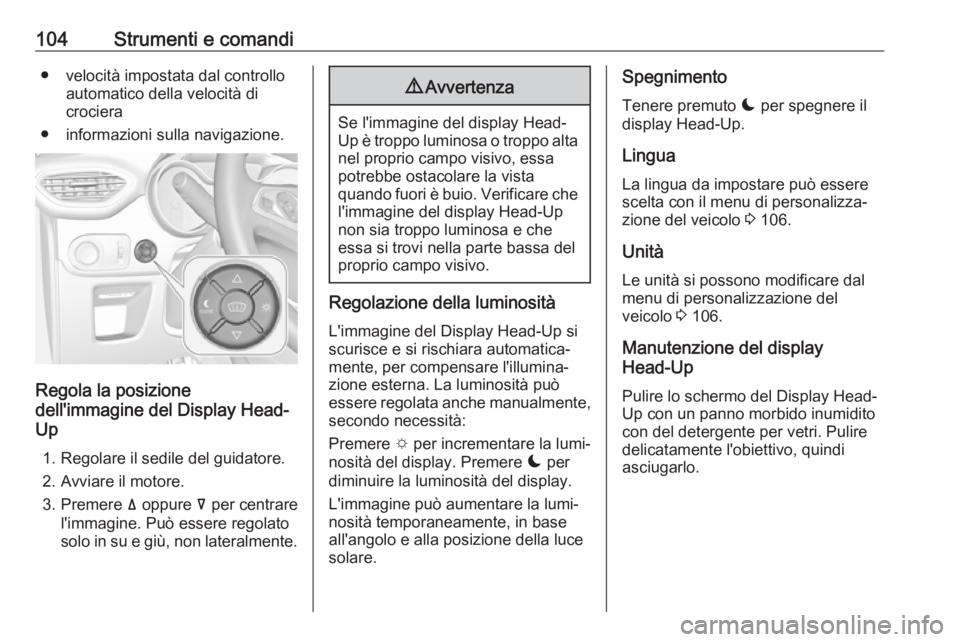

104Strumenti e comandi● velocità impostata dal controlloautomatico della velocità di
crociera
● informazioni sulla navigazione.
Regola la posizione
dell'immagine del Display Head-
Up
1. Regolare il sedile del guidatore.
2. Avviare il motore.
3. Premere ä oppure å per centrare
l'immagine. Può essere regolato
solo in su e giù, non lateralmente.
9 Avvertenza
Se l'immagine del display Head-
Up è troppo luminosa o troppo alta nel proprio campo visivo, essa
potrebbe ostacolare la vista
quando fuori è buio. Verificare che l'immagine del display Head-Up
non sia troppo luminosa e che
essa si trovi nella parte bassa del
proprio campo visivo.
Regolazione della luminosità
L'immagine del Display Head-Up si
scurisce e si rischiara automatica‐
mente, per compensare l'illumina‐
zione esterna. La luminosità può
essere regolata anche manualmente,
secondo necessità:
Premere e per incrementare la lumi‐
nosità del display. Premere æ per
diminuire la luminosità del display.
L'immagine può aumentare la lumi‐
nosità temporaneamente, in base
all'angolo e alla posizione della luce
solare.
Spegnimento
Tenere premuto æ per spegnere il
display Head-Up.
Lingua La lingua da impostare può essere
scelta con il menu di personalizza‐
zione del veicolo 3 106.
Unità Le unità si possono modificare dal
menu di personalizzazione del
veicolo 3 106.
Manutenzione del display
Head-Up
Pulire lo schermo del Display Head-
Up con un panno morbido inumidito
con del detergente per vetri. Pulire
delicatamente l'obiettivo, quindi
asciugarlo.
