Condução e funcionamento179ecrã táctil. Em seguida, selecionar
Introduzir estacionamento
perpendicular .
Mostrador de informação a cores de
8'': ao procurar um lugar de
estacionamento, ativar o sistema
premindo Í. Selecionar Funções de
condução no ecrã táctil e, depois,
Sensores de estacionamento .
Selecionar Entrar no lugar de
estacionamento .
$ acende-se no conjunto de
instrumentos para confirmar a
função.
Reduzir a velocidade do veículo para
menos de 20 km/h.
Selecionar o lado de estacionamento acionando a luz de mudança de
direção do respetivo lado.
A distância paralela permitida entre o
veículo e uma fila de carros
estacionados situa-se entre 0,5 m e
1,5 m.
Se forem encontrados vários lugares
de estacionamento seguidos, o
veículo será encaminhado para o
último.
Quando for detetado um lugar vago, é apresentada uma indicação visual
no Mostrador de informação a cores
e emitido um sinal acústico. Parar o
veículo, selecionar a marcha-atrás,
soltar o volante e iniciar o movimento sem ultrapassar os 7 km/h.Avançar e recuar conforme
solicitado, respeitando os avisos nos
sensores de estacionamento e
prestando atenção aos sinais
acústicos até ser indicado o fim da
manobra. Depois de concluir, $
apaga-se no conjunto de instrumentos.
Durante a manobra de
estacionamento, o sistema é
desativado automaticamente quando o veículo se situar a 50 cm de um
obstáculo.

180Condução e funcionamentoSaída de um lugar de
estacionamento paralelo
Activação
Mostrador de informação a cores de
7'': ao sair de um lugar de
estacionamento paralelo, ativar o
sistema selecionando Assistência ao
estacionamento na página inicial do
ecrã táctil. Em seguida, selecionar
Sair do lugar de estacionamento
paralelo .
Mostrador de informação a cores de 8'': ao sair de um lugar de
estacionamento paralelo, ativar o
sistema premindo Í. Selecionar
Funções de condução no ecrã táctil e, depois, Sensores de
estacionamento . Selecionar Sair do
lugar de estacionamento paralelo .
Selecionar o lado de saída acionando a respetiva luz de mudança de
direção.
Engatar a marcha-atrás ou uma
velocidade de marcha em frente,
soltar o volante e iniciar o movimento sem ultrapassar os 5 km/h.
Avançar e recuar respeitando os
avisos nos sensores de
estacionamento até ser indicado o
fim da manobra. A manobra está
concluída quando das rodas
dianteiras do veículo estão fora do
lugar de estacionamento e $ apaga-
-se no conjunto de instrumentos.
Após a desativação, verificar o
controlo do veículo.
Indicação de amostragem
As instruções no mostrador indicam: ● Sugestões gerais e mensagens de aviso.
● A exigência de parar o veículo quando é detectado um lugar de
estacionamento.
● A direcção da condução durante a manobra de estacionamento.
● O pedido para engatar a marcha-
-atrás ou a primeira velocidade.
● O pedido para parar ou conduzir lentamente.
● A conclusão com êxito da manobra de estacionamento
indicada pelo aparecimento de
um símbolo e um sinal sonoro.
● O cancelamento de uma manobra de estacionamento.
Desactivação
A manobra atual com os sensores de
estacionamento é cancelada através
do botão para voltar ao ecrã anterior
no Mostrador de informação a cores.

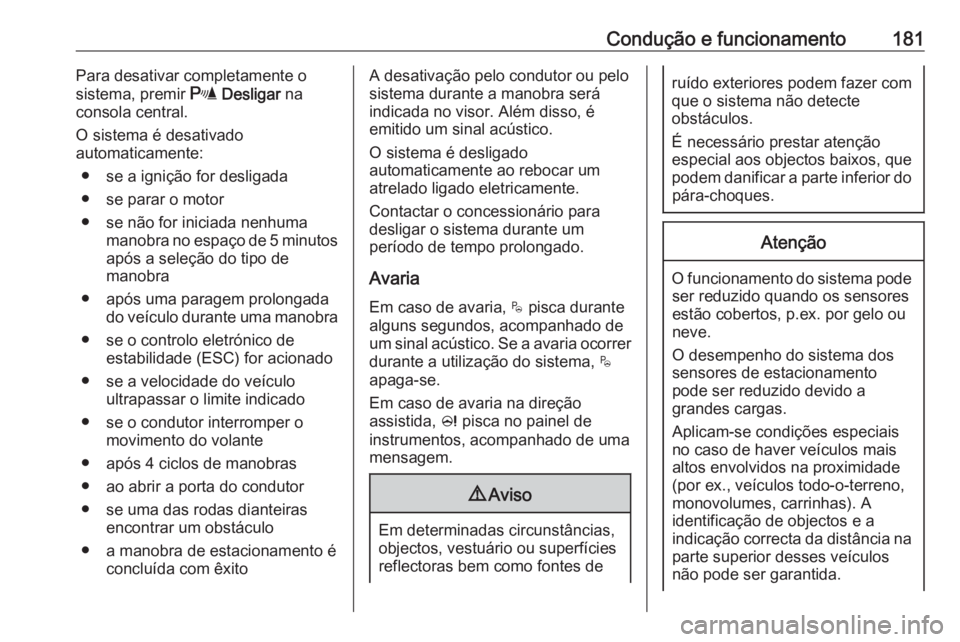

Condução e funcionamento181Para desativar completamente o
sistema, premir r Desligar na
consola central.
O sistema é desativado
automaticamente:
● se a ignição for desligada
● se parar o motor
● se não for iniciada nenhuma manobra no espaço de 5 minutosapós a seleção do tipo de
manobra
● após uma paragem prolongada do veículo durante uma manobra
● se o controlo eletrónico de estabilidade (ESC) for acionado
● se a velocidade do veículo ultrapassar o limite indicado
● se o condutor interromper o movimento do volante
● após 4 ciclos de manobras
● ao abrir a porta do condutor
● se uma das rodas dianteiras encontrar um obstáculo
● a manobra de estacionamento é concluída com êxitoA desativação pelo condutor ou pelo
sistema durante a manobra será
indicada no visor. Além disso, é
emitido um sinal acústico.
O sistema é desligado
automaticamente ao rebocar um
atrelado ligado eletricamente.
Contactar o concessionário para
desligar o sistema durante um
período de tempo prolongado.
Avaria
Em caso de avaria, $ pisca durante
alguns segundos, acompanhado de um sinal acústico. Se a avaria ocorrer
durante a utilização do sistema, $
apaga-se.
Em caso de avaria na direção
assistida, c pisca no painel de
instrumentos, acompanhado de uma mensagem.9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p.ex. por gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais
no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.

182Condução e funcionamentoObjectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos
estreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
É possível que o sensor detecte um
objecto que não existe, devido a
perturbações por eco de ruídos
acústicos exteriores ou
desalinhamentos mecânicos
(poderão ocorrer avisos falsos
esporádicos).
Certificar-se de que a placa da
matrícula dianteira está instalada correctamente (não está dobrada e
não tem espaços vazios até ao pára- -choques no lado direito ou
esquerdo) e que os sensores estão
firmemente colocados.
O sistema do apoio avançado ao
estacionamento pode não
responder a mudanças no espaço
de estacionamento disponível
depois de se iniciar uma manobra de estacionamento. O sistema poderá
reconhecer uma entrada, um portão,
um pátio ou mesmo uma passadeira como lugar de estacionamento.
Depois de engatar a marcha-atrás, o sistema inicia uma manobra deestacionamento. Ter cuidado no que se refere à disponibilidade do lugar
de estacionamento sugerido.
Irregularidades na superfície,
por exemplo, em zonas de obras,
não são detectadas pelo sistema. O
condutor aceita a responsabilidade.
Aviso de ângulo morto
O sistema de aviso de ângulo morto
detecta e indica objectos de ambos
os lados do veículo, dentro de uma
zona de "ângulo morto" especificada.
O sistema apresenta um alerta visual em cada espelho retrovisor exterior,
se detetar objetos que possam não
estar visíveis nos espelhos
retrovisores interior e exteriores.
O Aviso de ângulo morto utiliza
alguns dos sensores do Apoio
avançado ao estacionamento queestão localizados nos pára-choques
dianteiro e traseiro de ambos os
lados do veículo.9 Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta:
● veículos fora das zonas de ângulo morto que possam
estar a aproximar-se
rapidamente
● peões, ciclistas ou animais Antes de mudar de faixa, olhar
sempre para os espelhos
retrovisores e por cima do ombro
e utilizar a luz de mudança de
direção.
Activação
Mostrador de informação a cores de
7'': selecionar Controlo dos ângulos
mortos na página inicial do ecrã táctil.
O sistema é ativado quando W é
apresentado.

184Condução e funcionamentoDesactivação
O sistema é desativado na
personalização do veículo 3 108. B
apaga-se no conjunto de
instrumentos. Além disso, é emitido
um sinal acústico
O estado do sistema é guardado na
memória ao desligar a ignição.
O sistema é desativado
automaticamente ao rebocar um
atrelado ligado eletricamente.
Avaria
Em caso de avaria, B pisca durante
alguns momentos no painel de
instrumentos, acompanhado de R e
uma mensagem do visor. Contactar
um concessionário ou uma oficina
qualificada para mandar verificar o
sistema.
Sistema de visão
panorâmica
Este sistema permite apresentar as
vistas do ambiente à volta do veículo como uma imagem de praticamente180° no Visor de informação, à
semelhança da vista obtida através
do olho de uma ave.
O sistema utiliza: ● câmara traseira, instalada na porta da bagageira
● sensores de estacionamento ultrassónicos localizados no
para-choques traseiro
O ecrã no Visor de informação está
dividido em duas partes: à direita
existe uma vista aérea do veículo,
enquanto à esquerda é apresentada
a vista da traseira. Os sensores de
estacionamento complementam a
informação na vista área do veículo.
Activação O sistema de visão panorâmica é
ativado do seguinte modo:
● engrenando a marcha-atrás
● conduzindo a uma velocidade até 10 km/hFuncionalidade
Podem ser selecionadas diferentes
vistas na parte esquerda do visor.
Alterar o tipo de vista em qualquer momento durante uma manobra
premindo o campo táctil na zona
inferior esquerda do visor:
● Vista traseira
● Modo Auto
● Vista de zoom
● Vista de 180º
O visor é atualizado imediatamente
com o tipo de vista selecionado.

Condução e funcionamento185O modo AUTO está ativado por
predefinição. Neste modo, o sistema
seleciona a melhor vista, padrão ou
zoom, para a visualização de acordo
com a informação dos sensores de
estacionamento.
O estado do sistema não é guardado
na memória quando a ignição é
desligada.
Vista traseira
A área na retaguarda do veículo é
apresentada no ecrã. As linhas
verticais representam a largura do
veículo com os espelhos na posição
normal. A direção das linhas muda
com a posição do volante.
A primeira linha horizontal representa a distância de cerca de 30 cm para
além da extremidade do para-
-choques traseiro do veículo. As
linhas horizontais superiores
representam distâncias de cerca de 1 e 2 m para além da extremidade do
para-choques traseiro do veículo.
Esta vista está disponível no modo
AUTO ou no menu de seleção da
vista.
Modo Auto
Este modo AUTO está ativado por
predefinição. Utilizando os sensores
no para-choques traseiro, a vista
automática muda da vista traseira
para a vista aérea à medida que um
obstáculo fica mais próximo durante
uma manobra.Vista de zoom
A câmara regista o ambiente à volta
do veículo durante a manobra, no
sentido de reconstruir uma vista
aérea da retaguarda do veículo com
o ambiente circundante, permitindo a
manobra do veículo à volta de
obstáculos próximos. Esta vista está
disponível com o modo AUTO ou no
menu de seleção da vista.

Condução e funcionamento187O sistema de visão panorâmica
poderá não funcionar corretamente:
● O ambiente circundante estiver escuro.
● O sol ou o feixe dos faróis incidem diretamente nas lentes
da câmara.
● Durante a condução à noite.
● As condições atmosféricas limitam a visibilidade, tais comonevoeiro, chuva ou neve.
● As lentes da câmara estão tapadas por neve, gelo, neve
derretida, lama ou sujidade.
● O veículo está a rebocar um atrelado.
● Quando o veículo sofreu um acidente.
● Houver alterações extremas da temperatura.
Câmara traseira A câmara traseira ajuda o condutor
nas manobras de marcha-atrás,
apresentando uma vista da área
atrás do veículo.A vista da câmara é apresentada no
Visor de informação.9 Aviso
A câmara traseira não substitui a
visão do condutor. Tenha em
atenção que os objetos que estão fora do campo de visão da câmara
e do alcance dos sensores do
Apoio ao Estacionamento,
por exemplo, sob o para-choques
ou por baixo do veículo, não são
mostrados.
Não engrenar a marcha-atrás nem estacionar o veículo utilizando
apenas a câmara traseira.
Verificar sempre o ambiente à
volta do veículo antes de conduzir.
Ligar
A câmara traseira é automaticamente
activada quando a marcha-atrás é
engatada.
Funcionalidade
A câmara está montada por cima da
chapa de matrícula.
A área apresentada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.

190Condução e funcionamento● Quando o sensor no para-brisasestá tapado por neve, gelo, neve
derretida, lama, sujidade, danos
no para-brisas ou afetado por
objetos estranhos, tais como
autocolantes.
● Quando o sol incide diretamente na lente da câmara.
● Veículos próximos à frente.
● Estradas inclinadas.
● Bordas de estrada.
● Estradas com más marcações de
faixa.
● Mudanças de iluminação súbitas.
Alerta do condutor O sistema de alerta do condutor
monitoriza o tempo de condução e a
vigilância do condutor. A
monitorização da vigilância do
condutor baseia-se nas variações da
trajetória do veículo em comparação
com as marcas de sinalização da
faixa.O sistema inclui um alerta do tempo
de condução combinado com a
deteção de sonolência do condutor.9 Aviso
O sistema não pode substituir a
necessidade de vigilância da parte do condutor. Recomenda-se que
o condutor faça uma pausa assim
que se sentir cansado ou pelo
menos a cada 2 horas. Não
conduzir em caso de cansaço.
Ativação ou desativação
O sistema pode ser ativado ou
desativado na personalização do
veículo 3 108.
O estado do sistema permanece na
memória quando a ignição é
desligada.
Alerta do tempo de condução O condutor é avisado por um símbolo
de lembrete pop-up € no Centro de
Informação do Condutor e,
simultaneamente, por um aviso
sonoro se o condutor não tiver feito
uma pausa após duas horas de
condução a uma velocidade acima de 65 km/h. O aviso é repetido de hora a
hora até o veículo parar,
independentemente da evolução da velocidade do veículo.
A contagem do alerta do tempo de
condução é reposto se a ignição for
desligada por alguns minutos.
Deteção de sonolência do
condutor
O sistema monitoriza o nível de
vigilância do condutor. Uma câmara
na parte superior do para-brisas
deteta variações na trajetória em
comparação com as marcas de
sinalização da faixa. Este sistema é
particularmente indicado para
estradas rápidas (velocidade acima
de 65 km/h).
Se a trajetória do veículo sugerir um
certo nível de sonolência ou
desatenção por parte do condutor, o
sistema aciona o primeiro nível de aviso. O condutor é avisado por meio de uma mensagem e é emitido um
sinal sonoro.
