Autóápolás207Csomagtérajtó
lámpaszerelvénye
A lámpa egység leválasztása
1. Oldja le fedelet a csomagtérajtón és távolítsa el.
2. Csavarozza ki a műanyag rögzítőanyát kézzel.
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Nyomja meg a reteszt az izzó foglalat kioldásához és
eltávolításához.
5. LED nélküli változat

208AutóápolásVegye ki az izzót, és helyezze be
az újat:
Hátsó helyzetjelző lámpa ( 1)
Hátsó ködlámpa (bal oldal),
tolatólámpa (jobb oldal) ( 2)
Változat LED-del
Csak a tolatólámpa izzó
cserélhető.
Szerelje ki az izzófoglalatot a
lámpaegységből úgy, hogy
elforgatja az óramutató járásával
ellenkező irányba.
Távolítsa el az izzót a foglalatból egyenesen kihúzva.
Cserélje ki az izzót.
Lámpaegység behelyezése 1. Csatlakoztassa az izzófoglalatot a
lámpaegységhez.2. Helyezze a lámpaegységet a csomagtérajtóra.
3. Rögzítse a lámpaegységet a műanyag rögzítőanyával.
4. Helyezze a burkolatot a csomagtérajtóra.

Autóápolás209Oldalsó irányjelző lámpákAz izzó cseréjéhez távolítsa el alámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, ésforgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás
A rendszámtábla világítás LED
kivitelű és nem cserélhető. Hibás
LED-ek esetén a cserét végeztesse
el egy szervizzel.
Belső világítás Utastér-világítás, olvasólámpák
Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.
Műszerfal világítás Az izzócserét bízza szervizre.

210AutóápolásElektromos rendszerBiztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
● motortér
● műszerfal
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót és a gyújtást.
A kiégett biztosítékot az elolvadt
szálról lehet felismerni.Figyelem!
Ne cseréljen ki biztosítékot, míg a
hiba oka nem lett orvosolva.
Bizonyos áramköröket több biztosíték
is véd.
Előfordulhat, hogy némelyik
behelyezett biztosítéknak nincs
szerepe.
Biztosítékcsipesz
Egy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.

Autóápolás211Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Pattintsa ki a fedelet és távolítsa el.
Sz.Áramkör1Ventilátoros klímavezérlés
rendszerek2–3Karosszéria biztosítékdoboz4–5Műszerfali biztosítékdoboz6Motorhűtő egység7Karosszéria vezérlőegység8Motorvezérlés üzemanyag-sziv‐
attyú9Motor vezérlőegység10Motor vezérlőegység11Motor vezérlőegység12Motorhűtő egység13Karosszéria vezérlőegység14Intelligens akkumulátor érzé‐
kelő15–16Első ködlámpák17–18Távolsági fényszóró, jobb oldal19Távolsági fényszóró, bal oldalSz.Áramkör20Motorvezérlés üzemanyag-sziv‐
attyú21Indítómotor22–23Indítómotor24Vonóhorog25Műszerfali biztosítékdoboz26Sebességváltó vezérlőegység27Karosszéria vezérlőegység28Motor vezérlőegység29Első ablaktörlő30Karosszéria vezérlőegység
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.

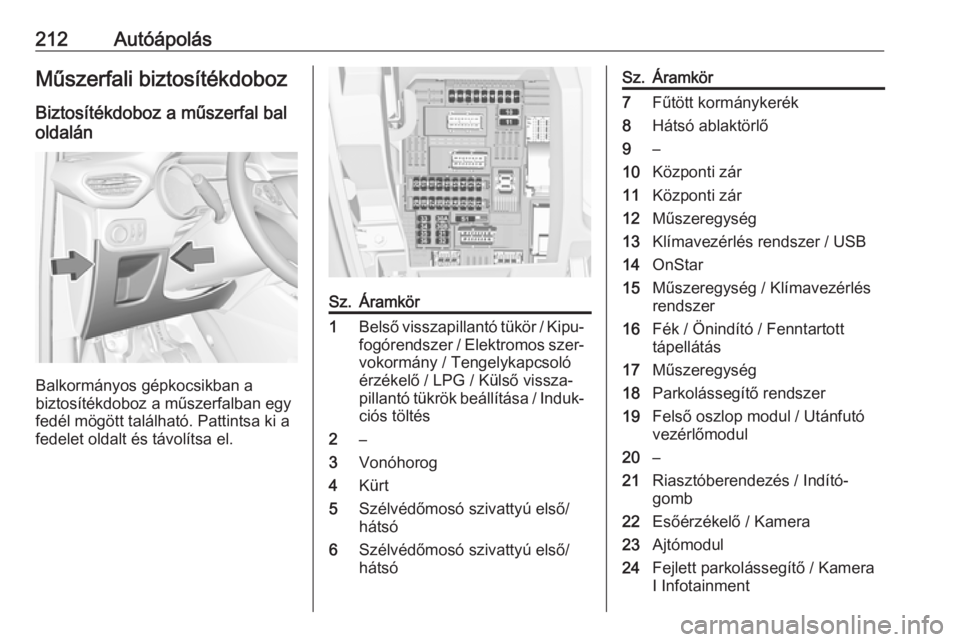

212AutóápolásMűszerfali biztosítékdoboz
Biztosítékdoboz a műszerfal bal
oldalán
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban egy
fedél mögött található. Pattintsa ki a fedelet oldalt és távolítsa el.
Sz.Áramkör1Belső visszapillantó tükör / Kipu‐
fogórendszer / Elektromos szer‐ vokormány / Tengelykapcsoló
érzékelő / LPG / Külső vissza‐
pillantó tükrök beállítása / Induk‐
ciós töltés2–3Vonóhorog4Kürt5Szélvédőmosó szivattyú első/
hátsó6Szélvédőmosó szivattyú első/
hátsóSz.Áramkör7Fűtött kormánykerék8Hátsó ablaktörlő9–10Központi zár11Központi zár12Műszeregység13Klímavezérlés rendszer / USB14OnStar15Műszeregység / Klímavezérlés
rendszer16Fék / Önindító / Fenntartott
tápellátás17Műszeregység18Parkolássegítő rendszer19Felső oszlop modul / Utánfutó
vezérlőmodul20–21Riasztóberendezés / Indító‐ gomb22Esőérzékelő / Kamera23Ajtómodul24Fejlett parkolássegítő / Kamera
I Infotainment

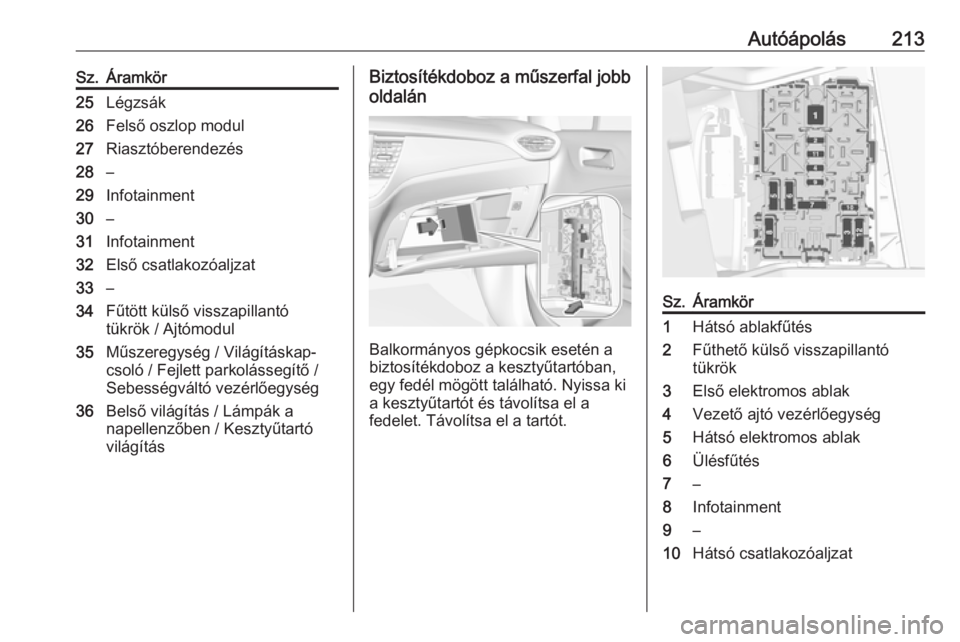

Autóápolás213Sz.Áramkör25Légzsák26Felső oszlop modul27Riasztóberendezés28–29Infotainment30–31Infotainment32Első csatlakozóaljzat33–34Fűtött külső visszapillantó
tükrök / Ajtómodul35Műszeregység / Világításkap‐
csoló / Fejlett parkolássegítő /
Sebességváltó vezérlőegység36Belső világítás / Lámpák a
napellenzőben / Kesztyűtartó
világításBiztosítékdoboz a műszerfal jobb
oldalán
Balkormányos gépkocsik esetén a
biztosítékdoboz a kesztyűtartóban,
egy fedél mögött található. Nyissa ki
a kesztyűtartót és távolítsa el a
fedelet. Távolítsa el a tartót.
Sz.Áramkör1Hátsó ablakfűtés2Fűthető külső visszapillantó
tükrök3Első elektromos ablak4Vezető ajtó vezérlőegység5Hátsó elektromos ablak6Ülésfűtés7–8Infotainment9–10Hátsó csatlakozóaljzat

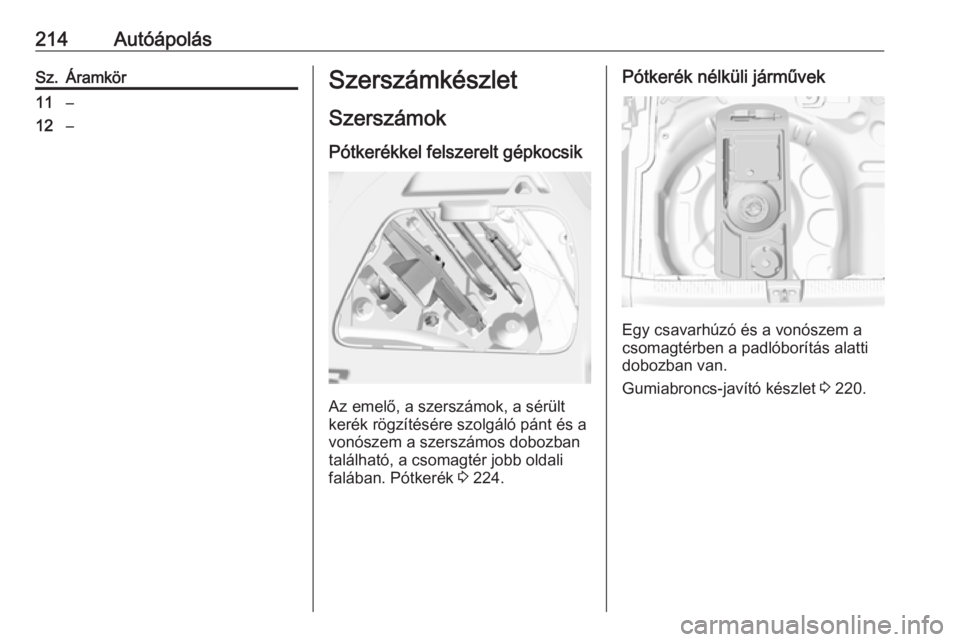

214AutóápolásSz.Áramkör11–12–Szerszámkészlet
Szerszámok Pótkerékkel felszerelt gépkocsik
Az emelő, a szerszámok, a sérült
kerék rögzítésére szolgáló pánt és a
vonószem a szerszámos dobozban található, a csomagtér jobb oldali
falában. Pótkerék 3 224.
Pótkerék nélküli járművek
Egy csavarhúzó és a vonószem a
csomagtérben a padlóborítás alatti
dobozban van.
Gumiabroncs-javító készlet 3 220.
