2018.5 OPEL CROSSLAND X Betriebsanleitung (in German)

Page 177 of 279

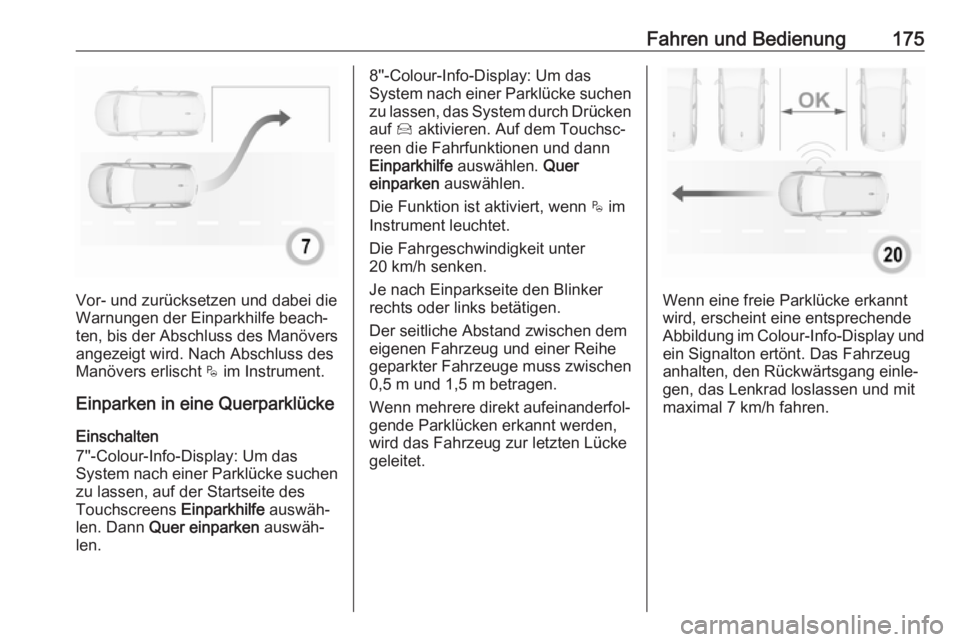

OPEL CROSSLAND X 2018.5  Betriebsanleitung (in German) Fahren und Bedienung175
Vor- und zurücksetzen und dabei die
Warnungen der Einparkhilfe beach‐ ten, bis der Abschluss des Manövers
angezeigt wird. Nach Abschluss des
Manövers erlischt  $ im Instru

Page 178 of 279

OPEL CROSSLAND X 2018.5  Betriebsanleitung (in German) 176Fahren und Bedienung
Wie vom System angewiesen vor-
und zurücksetzen und dabei die
Warnungen der Einparkhilfe und die
akustischen Signale beachten, bis
der Abschluss des Manövers ange‐
zeigt wi

Page 179 of 279

OPEL CROSSLAND X 2018.5  Betriebsanleitung (in German) Fahren und Bedienung177DisplayanzeigeDie Anweisungen auf dem Display
zeigen Folgendes an:
● Allgemeine Hinweise und Warn‐ meldungen.
● Die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
w

Page 180 of 279

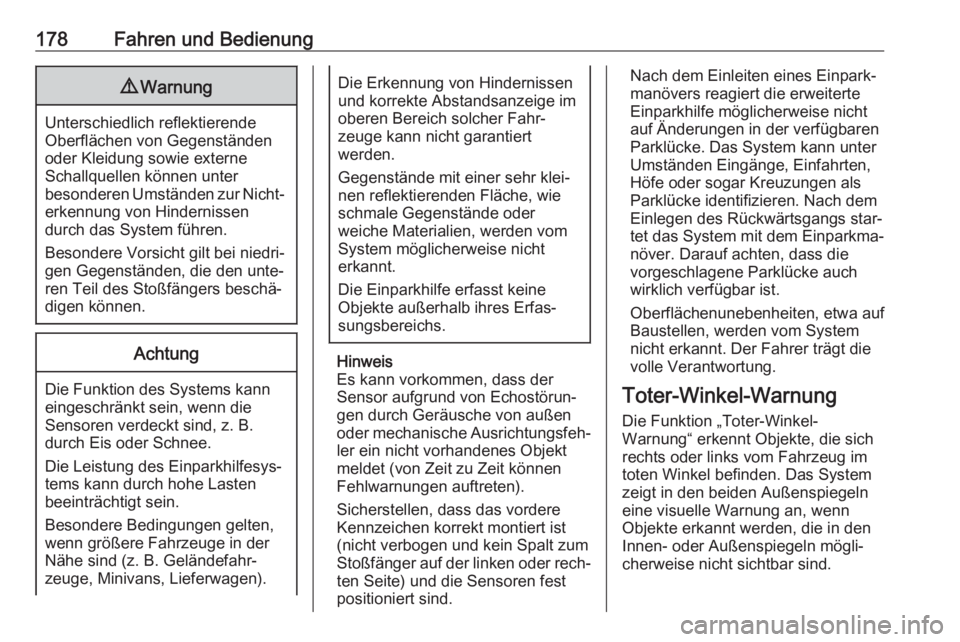

OPEL CROSSLAND X 2018.5  Betriebsanleitung (in German) 178Fahren und Bedienung9Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von H

Page 181 of 279

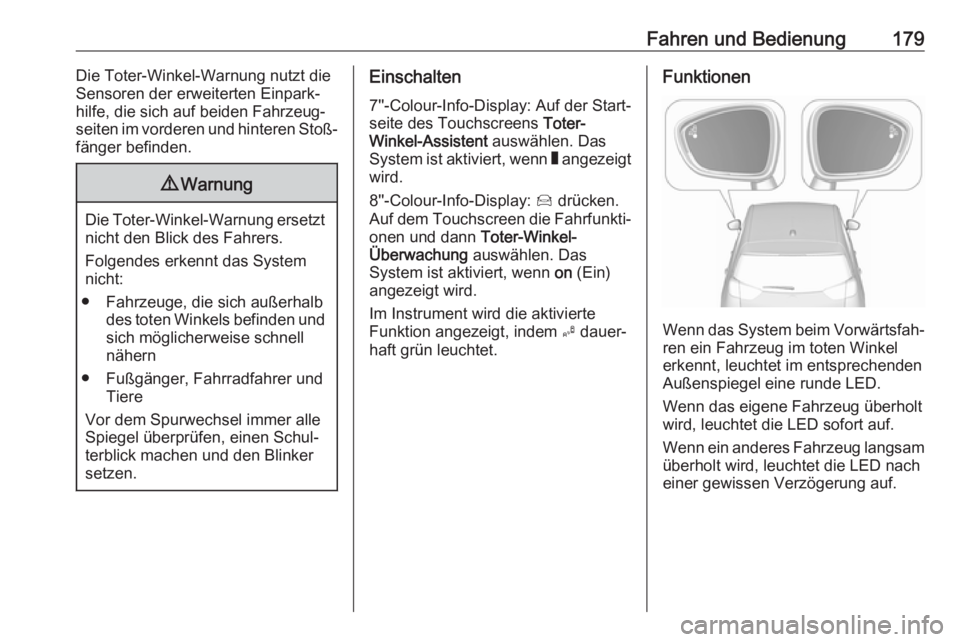

OPEL CROSSLAND X 2018.5  Betriebsanleitung (in German) Fahren und Bedienung179Die Toter-Winkel-Warnung nutzt die
Sensoren der erweiterten Einpark‐ hilfe, die sich auf beiden Fahrzeug‐
seiten im vorderen und hinteren Stoß‐
fänger befinden.9 Warnung

Page 182 of 279

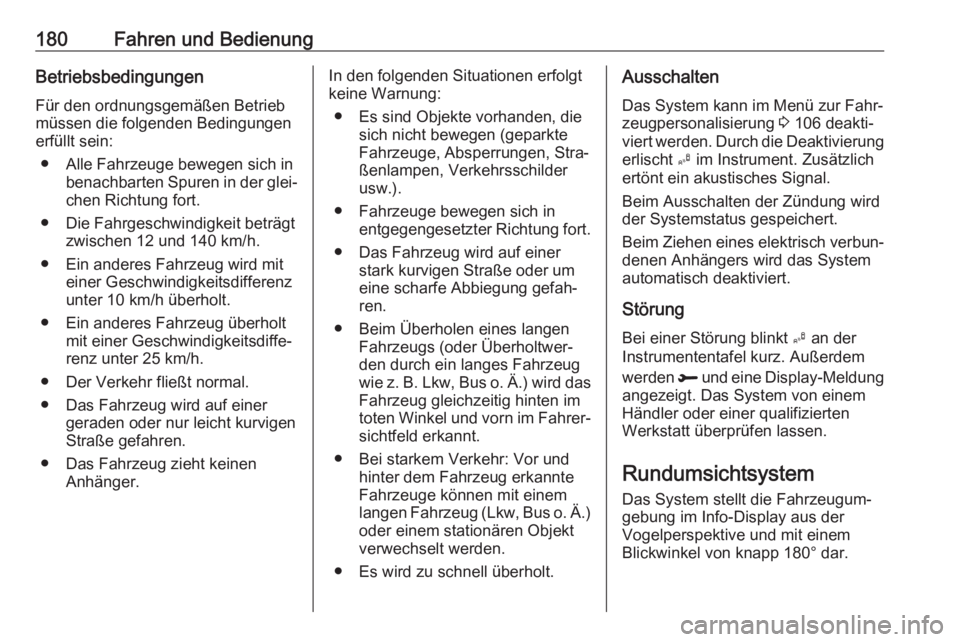

OPEL CROSSLAND X 2018.5  Betriebsanleitung (in German) 180Fahren und BedienungBetriebsbedingungen
Für den ordnungsgemäßen Betrieb
müssen die folgenden Bedingungen
erfüllt sein:
● Alle Fahrzeuge bewegen sich in benachbarten Spuren in der glei‐chen

Page 183 of 279

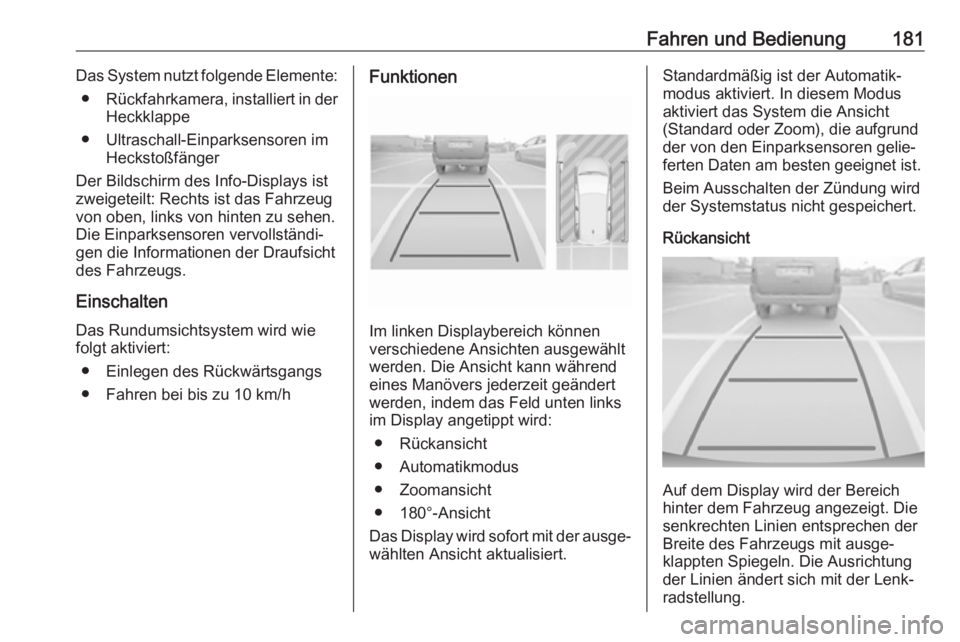

OPEL CROSSLAND X 2018.5  Betriebsanleitung (in German) Fahren und Bedienung181Das System nutzt folgende Elemente:● Rückfahrkamera, installiert in der
Heckklappe
● Ultraschall-Einparksensoren im Heckstoßfänger
Der Bildschirm des Info-Displays ist
zw

Page 184 of 279

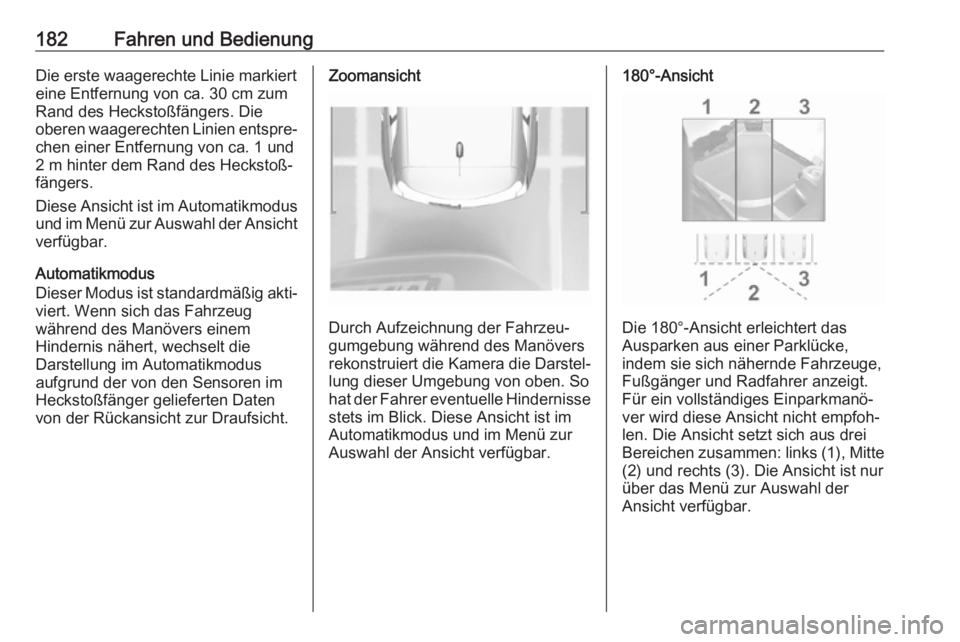

OPEL CROSSLAND X 2018.5  Betriebsanleitung (in German) 182Fahren und BedienungDie erste waagerechte Linie markiert
eine Entfernung von ca. 30 cm zum
Rand des Heckstoßfängers. Die
oberen waagerechten Linien entspre‐ chen einer Entfernung von ca. 1 und2
