Rijden en bediening179Inschakelen
De achteruitkijkcamera wordt auto‐
matisch ingeschakeld als de auto in
de achteruitversnelling wordt gescha‐ keld.
Werking
De camera bevindt zich tussen de
lampjes van de kentekenverlichting
en heeft een zichthoek van 130°.
De camera bestrijkt slechts een
beperkt gebied. De afstand op het
beeld op de display, verschilt van de
werkelijke afstand.
Geleidingsstrepen
Dynamische-geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van 1 meter, die op de afbeel‐
ding zijn geprojecteerd om de afstand tot de getoonde objecten te kunnen
bepalen.De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
U kunt de functie deactiveren in het
menu Instellingen op het Info-display.
Persoonlijke instellingen 3 105.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.
Ook verschijnt 9 op de bovenste
regel van het Info-Display met een
waarschuwing om de omgeving van
de auto te controleren.

180Rijden en bedieningDe bovenste regel van het display
kan met een druk op de multifunctio‐
nele knop worden gewist.
Display-instellingen
Navi 650 /Navi 950 : stel de helderheid
in door eerst op de buitenste ring van
de multifunctionele knop te drukken
en er dan aan te draaien.
CD 600 : De helderheid kan worden
ingesteld door de multifunctionele
knop eerst in te drukken en dan te
draaien.
Uitschakelen
De camera wordt gedeactiveerd
wanneer een bepaalde snelheid voor‐
uit wordt overschreden of als de
achteruitversnelling gedurende ong.
10 seconden niet is ingeschakeld.
U kunt de achteruitkijkcamera in- of
uitschakelen in het menu Instellingen op het Info-display. Persoonlijke
instellingen 3 105.
Storing
Storingsmeldingen worden weerge‐
geven met een 9 op de bovenste
regel van het Info-Display.
De achteruitkijkcamera werkt moge‐
lijkerwijs niet goed:
● In een donkere omgeving.
● De zon of de straal van koplam‐ pen rechtstreeks op de lens vande camera valt.
● Als de cameralens door ijs, sneeuw, modder of iets anders is
vervuild. Reinig de lens, spoel
deze met water en veeg deze
met een zachte doek af.● Wanneer de auto een aanrijding aan de achterzijde heeft gehad.
● Bij extreme temperatuurwisselin‐
gen.
Verkeersbordherkenning
Werking Het verkeersbordherkenningssys‐
teem herkent bepaalde borden via
een frontcamera en toont deze op het
Driver Information Centre.
Verkeersborden die worden herkend
zijn:

Rijden en bediening181Borden met snelheidsbeperkingen enverboden in te halen ● maximumsnelheid
● inhaalverbod
● einde maximumsnelheid
● einde inhaalverbodVerkeersborden
Begin en einde van:
● snelwegen
● rijkswegen
● woonervenOnderborden ● aanvullingen op verkeersborden
● aanhanger trekken verboden
● beperkingen voor trekkers
● bij natheid
● bij ijs
● richtingspijlen
Borden voor maximumsnelheid en
inhaalverbod worden getoond op het
Driver Information Center, tot het
volgende bord maximumsnelheid of
einde maximumsnelheid of als er
gedurende een bepaalde periode
geen ander bord wordt geconsta‐ teerd.
Weergeven van meerdere borden op
het display is mogelijk.
Een uitroepteken in een kader bete‐
kent dat er een onderbord werd gede‐
tecteerd dat niet door het systeem
kan worden herkend.
Het systeem is actief bij snelheden tot
200 km/h afhankelijk van de verlich‐
tingsomstandigheden. ’s Nachts is
het systeem actief bij snelheden tot
160 km/h.
Zodra de rijsnelheid lager dan
55 km/h komt, wordt het display gere‐ set en wordt de inhoud van de pagina met verkeersborden gewist, bijv. bijhet betreden van een bebouwde kom.
De volgende herkende snelheidsindi‐
catie zal worden weergegeven.
Displayweergave
Verkeersborden worden weergege‐ ven op de pagina
Verkeersbordherkenning op het
Driver Information Center.

214Verzorging van de autoZekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het
opbergvak in het instrumentenbord.
Open het opbergvak en druk het naar links om het te ontgrendelen. Klap het
opbergvak omlaag en verwijder het.
Bij rechtsgestuurde auto's zit de
zekeringenkast achter een deksel in
het handschoenenkastje. Open het
handschoenenkastje, open daarna
de afdekking en klap die omlaag.
Nr.Stroomkring1Displays2Regelmodule carrosserie, rijver‐
lichting3Regelmodule carrosserie, rijver‐
lichting4Infotainmentsysteem5Infotainmentsysteem, instru‐
ment612 V-aansluiting, aansteker712 V-aansluiting8Carrosserieregelmodule,
dimlicht links9Carrosserieregelmodule,
dimlicht rechts10Carrosserieregelmodule,
portiersloten11Aanjager12Elektrisch verstelbare bestuur‐
dersstoel13Elektrisch verstelbare passa‐
giersstoel14Diagnosestekker

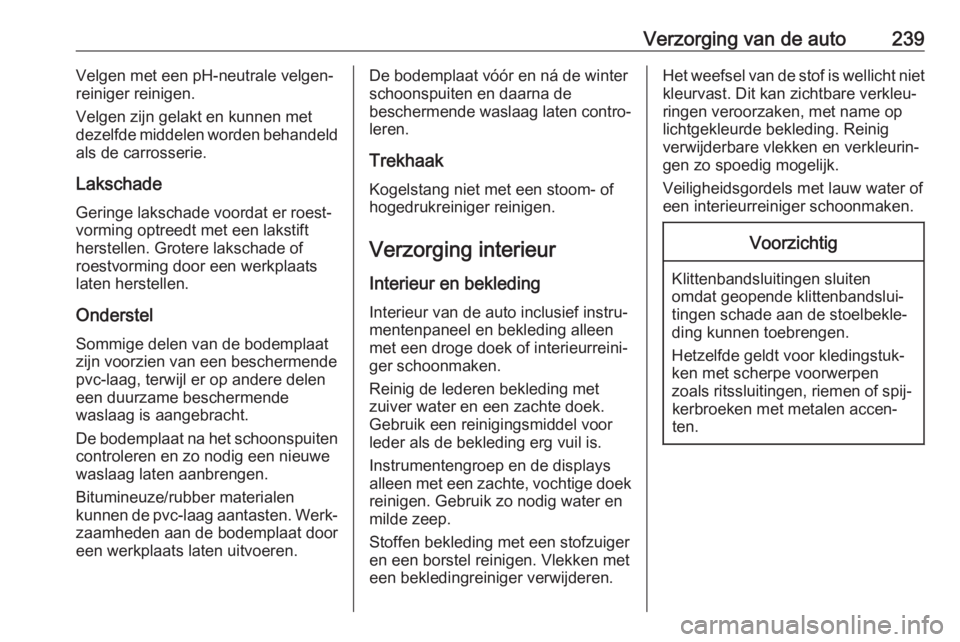

Verzorging van de auto239Velgen met een pH-neutrale velgen‐
reiniger reinigen.
Velgen zijn gelakt en kunnen met dezelfde middelen worden behandeld
als de carrosserie.
Lakschade Geringe lakschade voordat er roest‐vorming optreedt met een lakstift
herstellen. Grotere lakschade of
roestvorming door een werkplaats
laten herstellen.
Onderstel
Sommige delen van de bodemplaat zijn voorzien van een beschermende
pvc-laag, terwijl er op andere delen
een duurzame beschermende
waslaag is aangebracht.
De bodemplaat na het schoonspuiten
controleren en zo nodig een nieuwe
waslaag laten aanbrengen.
Bitumineuze/rubber materialen
kunnen de pvc-laag aantasten. Werk‐ zaamheden aan de bodemplaat door
een werkplaats laten uitvoeren.De bodemplaat vóór en ná de winter
schoonspuiten en daarna de
beschermende waslaag laten contro‐ leren.
Trekhaak Kogelstang niet met een stoom- ofhogedrukreiniger reinigen.
Verzorging interieur
Interieur en bekleding
Interieur van de auto inclusief instru‐
mentenpaneel en bekleding alleen
met een droge doek of interieurreini‐
ger schoonmaken.
Reinig de lederen bekleding met
zuiver water en een zachte doek.
Gebruik een reinigingsmiddel voor
leder als de bekleding erg vuil is.
Instrumentengroep en de displays
alleen met een zachte, vochtige doek reinigen. Gebruik zo nodig water en
milde zeep.
Stoffen bekleding met een stofzuiger
en een borstel reinigen. Vlekken met
een bekledingreiniger verwijderen.Het weefsel van de stof is wellicht niet
kleurvast. Dit kan zichtbare verkleu‐
ringen veroorzaken, met name op
lichtgekleurde bekleding. Reinig
verwijderbare vlekken en verkleurin‐
gen zo spoedig mogelijk.
Veiligheidsgordels met lauw water of
een interieurreiniger schoonmaken.Voorzichtig
Klittenbandsluitingen sluiten
omdat geopende klittenbandslui‐
tingen schade aan de stoelbekle‐
ding kunnen toebrengen.
Hetzelfde geldt voor kledingstuk‐
ken met scherpe voorwerpen
zoals ritssluitingen, riemen of spij‐ kerbroeken met metalen accen‐
ten.

Service en onderhoud241Service en
onderhoudAlgemene informatie ..................241
Service-informatie ...................241
Aanbevolen vloeistoffen, smeer‐ middelen en onderdelen ............242
Aanbevolen vloeistoffen en smeermiddelen .......................242Algemene informatie
Service-informatie
Het is voor de bedrijfs- en verkeers‐ veiligheid en voor het behoud van de
waarde van uw auto belangrijk dat
alle servicewerkzaamheden met de
voorgeschreven intervallen worden
uitgevoerd.
Neem voor het gedetailleerde, bijge‐
werkte onderhoudsschema contact
op met uw werkplaats.
Service-display 3 87.
Europese service-intervallen Aan het voertuig moet om de
30.000 km onderhoud gepleegd
worden, of na 1 jaar, wat het eerst
voorkomt, tenzij anders vermeld op
het service-display.
Bij een zwaardere belasting, bijv. bij
taxi's en politievoertuigen, geldt
wellicht een korter onderhoudsinter‐
val.
De Europese service-intervallen
gelden voor de volgende landen:Andorra, België, Bosnië-Herzego‐
vina, Bulgarije, Cyprus, Denemarken,
Duitsland, Estland, Finland, Frankrijk,
Griekenland, Groenland, Groot-Brit‐
tannië, Hongarije, Ierland, IJsland,
Italië, Kroatië, Letland, Liechtenstein, Litouwen, Luxemburg, Macedonië,
Malta, Monaco, Montenegro, Neder‐
land, Noorwegen, Oostenrijk, Polen,
Portugal, Roemenië, San Marino,
Servië, Slovenië, Slowakije, Spanje,
Tsjechische Republiek, Zweden,
Zwitserland.
Service-display 3 87.
Internationale service-intervallen Aan het voertuig moet om de
15.000 km onderhoud gepleegd
worden, of na 1 jaar, wat het eerst
voorkomt, tenzij anders vermeld op
het service-display.
Er is sprake van zware bedrijfsom‐
standigheden als een of meer van de
volgende situaties vaak voorkomt-/
en: Koude starts, vaak stoppen en
optrekken, rijden met een aanhanger,
rijden in de bergen, rijden op slechte
en rulle wegdekken, ernstige lucht‐
vervuiling, zand en veel stof in de

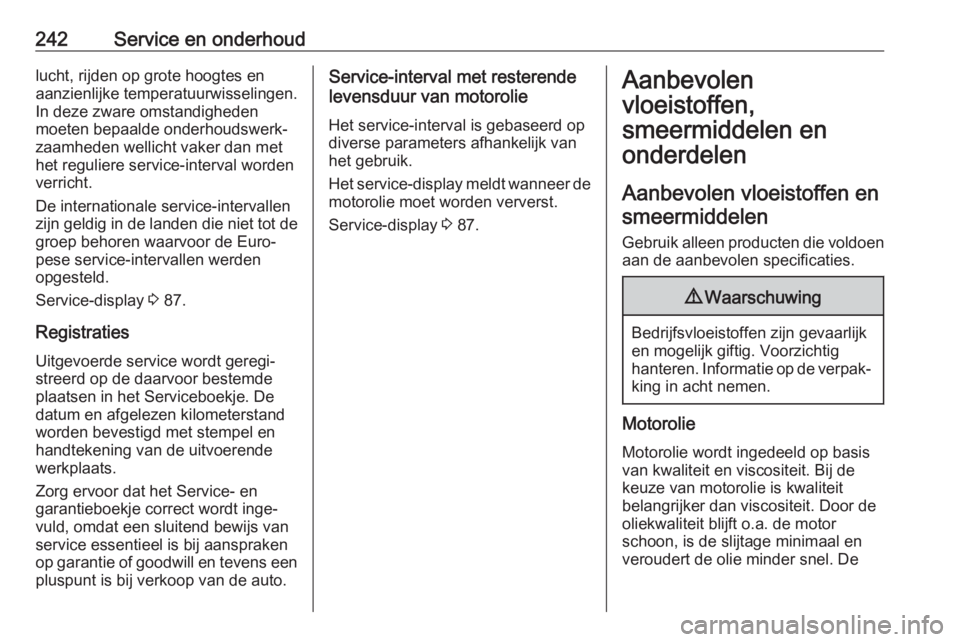

242Service en onderhoudlucht, rijden op grote hoogtes en
aanzienlijke temperatuurwisselingen.
In deze zware omstandigheden
moeten bepaalde onderhoudswerk‐ zaamheden wellicht vaker dan met
het reguliere service-interval worden
verricht.
De internationale service-intervallen zijn geldig in de landen die niet tot de groep behoren waarvoor de Euro‐
pese service-intervallen werden
opgesteld.
Service-display 3 87.
Registraties Uitgevoerde service wordt geregi‐
streerd op de daarvoor bestemde plaatsen in het Serviceboekje. De
datum en afgelezen kilometerstand
worden bevestigd met stempel en
handtekening van de uitvoerende
werkplaats.
Zorg ervoor dat het Service- en
garantieboekje correct wordt inge‐
vuld, omdat een sluitend bewijs van
service essentieel is bij aanspraken
op garantie of goodwill en tevens een
pluspunt is bij verkoop van de auto.Service-interval met resterende
levensduur van motorolie
Het service-interval is gebaseerd op
diverse parameters afhankelijk van
het gebruik.
Het service-display meldt wanneer de motorolie moet worden ververst.
Service-display 3 87.Aanbevolen
vloeistoffen,
smeermiddelen en
onderdelen
Aanbevolen vloeistoffen en smeermiddelen
Gebruik alleen producten die voldoenaan de aanbevolen specificaties.9 Waarschuwing
Bedrijfsvloeistoffen zijn gevaarlijk
en mogelijk giftig. Voorzichtig
hanteren. Informatie op de verpak‐ king in acht nemen.
Motorolie
Motorolie wordt ingedeeld op basis van kwaliteit en viscositeit. Bij de
keuze van motorolie is kwaliteit
belangrijker dan viscositeit. Door de
oliekwaliteit blijft o.a. de motor
schoon, is de slijtage minimaal en
veroudert de olie minder snel. De

270Handzender ................................. 21
Hellingrem ................................. 158
Hoofdsteunen .............................. 46
Hoofdsteunverstelling ....................8
Hulpverwarming.......................... 136
I
Inbouwposities kinderveilig‐ heidssystemen ......................... 68
Indicatie afstand tot voorligger ...168
Info-Display................................. 101 Info-Displays ................................. 97
Inhouden ................................... 253
Inklapbare spiegels .....................30
Inleiding ......................................... 3
Instapverlichting ......................... 126
Instrumentengroep ......................85
Instrumentenverlichting .............210
Interactief rijsysteem................... 161
Interieurverlichting ......................125
K Katalysator ................................. 147Kentekenverlichting ...................210
Keuzehendel ............................. 152
Kilometerteller .............................. 85
Kinderveiligheidssystemen ...........65
Klimaatregeling ............................ 15
Klimaatregelsystemen ................129
Klok............................................... 82
Koelvloeistof .............................. 199Koelvloeistof en antivries ............242
Koelvloeistoftemperatuurmeter ...87
Koplampinstelling in het buitenland .............................. 118
Koplampverstelling ....................118
Koprolbeveiliging ..........................45
L
Laadsysteem ............................... 91
Lane Departure Warning ......93, 184
Leeslampen ............................... 126
Lekke band ................................. 228
Lichtschakelaar .......................... 115 Lichtsignaal ................................ 118
Luchtinlaat ................................. 138
Luchtroosters .............................. 137
M
Meters........................................... 85
Mistachterlicht ...................... 96, 124
Mistlamp ...................................... 96
Mistlampen ................................ 206
Mistlampen voor ........................124
Motorgegevens .......................... 250
Motor-ID...................................... 246
Motorkap .................................... 197
Motorolie .................... 198, 242, 247
Motoroliedruk ............................... 95
Motor starten ............................. 141N
Nieuwe auto inrijden ..................141
O Obstakeldetectiesystemen .........169
Olie, motor .......................... 242, 247
OnStar ........................................ 110
Ontlaadbeveiliging accu ............127
Opbergruimte................................ 70
Opbergruimte achter..................... 75
Opbergruimte voor........................ 71
Opbergvakken .............................. 70
Opbergvak middenconsole ..........72
Opgeslagen instellingen ...............22
Opschakelen................................. 93 Overzicht instrumentenpaneel .....10
P Parkeerhulp ............................... 169
Parkeerlichten ............................ 124
Parkeren .............................. 18, 145
Park pilot met ultrasoonsensoren 169
Partikelfilter ................................. 146
Pech ........................................... 235
Pedaal intrappen .......................... 92
Persoonlijke instellingen ............105
Pollenfilter .................................. 138
Portieren ....................................... 25
Portier open ................................. 96
Prestaties ................................... 250
Profieldiepte ............................... 223
