2017 YAMAHA YZF-R1M ESP

Funções dos controlos e instrumentos
4-15
1
2
34
5
6
7
8
9
10
11
12
PAU79291
Ecrã MENU O ecrã MENU contém os seguintes módu-
los de pontos de afinação. Selecione um
módulo para efetuar alterações relaciona-
das com os pontos de afinação. Apesar de
ser possível alterar ou repor alguns pontos
de afinação através do ecrã principal, o
ecrã MENU oferece acesso a todos os
ecrãs e pontos de afinação de controlo. Acesso e funcionamento do MENU
As seguintes operações de botão rotativo
são operações comuns para aceder, sele-
cionar e se deslocar no ecrã MENU e nos
respetivos módulos.
Pressão longa - mantenha premido o bo-
tão rotativo durante um segundo para ace-
der ao ecrã MENU ou para sair do MENU.
Selecione - rode o botão rotativo para cima
ou para baixo para realçar o módulo ou a
opção de afinação desejada e, em seguida, prima brevemente o botão rotativo (prima
brevemente o botão rotativo para dentro)
para confirmar a seleção.
Marca triangular
- determinados ecrãs de
pontos de afinação possuem uma opção de
marca triangular a apontar para cima. Sele-
cione a marca triangular para sair desse
ecrã e retroceda um ecrã (ou prima longa-
mente o botão rotativo para sair do MENU).
NOTASe for detetado movimento do veículo, o
ecrã sairá automaticamente de MENU emudará para o ecrã principal.
“Display Mode”
Há dois modos de ap resentação do ecrã
principal, STREET MODE e TRACK MO-
DE.
Para configurar o modo de apresentaçãodo ecrã principal1. Prima longamente o botão rotativo
para aceder ao ecrã MENU.
Visor Descrição
Muda a apresentação do
ecrã principal entre o
modo de rua e o modo de
pista.
Ajuste os pontos de
afinação do YRC (todos os
modelos) e do ERS
(YZF-R1M).
Visualize e reinicie os
tempos de voltas.
Display ModeYRC SettingLap Time
Ative/desative a função de
registo de informações do
veículo (modelos
equipados com CCU).
Visualize e reinicie três
intervalos de manutenção.
Configure as unidades de
consumo de combustível e
de distância.
Configure as cores de
fundo.
Ative/desative e ajuste os
pontos de afinação do
taquímetro.
Ajuste as opções da janela
do visor multifunções.
Ajuste a luminosidade do
ecrã.
Acerte o relógio.
Repõe todos os pontos de
afinação nos valores
predefinidos.
LoggingMaintenance
Unit
WallpaperShift IndicatorDisplay SettingBrightnessCloc
k
All Reset




Funções dos controlos e instrumentos
4-16
1
2
345
6
7
8
9
10
11
12
2. Selecione “Display Mode”.
3. Selecione STREET MODE ou TRACK MODE (ou selecione a marca triangu-
lar para sair). 4. Prima longamente o botão rotativo
para sair do ecrã MENU ou utilize o
botão rotativo para selecionar outro
módulo.
“YRC Setting”
Este módulo permite -lhe personalizar os
quatro modos do YRC, MODE-A, MODE-B,
MODE-C, MODE-D, ajustando os níveis
dos pontos de afinação (ou o estado ligado/
desligado conforme aplicável) ou os produ-
tos do YRC, como PWR, TCS, SCS, LCS,
QSS e LIF. Para a YZF-R1M, pode selecio-
nar o modo ERS para estar associado com
cada modo do YRC, além de ajustar os ní-
veis dos pontos de afinação dos modos do
ERS.
NOTA
O TCS possui 9 pontos de afinação e
o ERS possui 6 modos.

Sempre que houver mais seleções
(modos ou pontos de afinação) dispo-
níveis que seja possível apresentar no
ecrã a dada altura, surgirá uma barra
de deslocamento para o notificar da
disponibilidade de seleções adicionaisatravés de deslocamento.
PWR
Selecione PWR-1 para obter a resposta de
aceleração mais agressiva, PWR-2 e
PWR-3 para uma resposta mais suave do
punho do acelerador/motor, e utilize PWR-4
para dias chuvosos ou sempre que preten-
der menos potência do motor.




Funções dos controlos e instrumentos
4-33
1
2
34
5
6
7
8
9
10
11
12
NOTA
O ABS efetua um teste de auto-diag-
nóstico quando o veículo é posto em
funcionamento e alcança uma veloci-
dade de 10 km/h (6 mi/h). Durante
este teste, é possív el ouvir-se “estali-
dos” provenientes da unidade de con-
trolo hidráulico e sentir-se uma
vibração na alavanca ou no pedal do
travão, mas isto é normal.

Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar oseu concessionário Yamaha.
PRECAUÇÃO
PCA20100
Tenha cuidado para não danificar o sen-
sor da roda ou o rotor do sensor da roda;
caso contrário pode resultar num incor-reto desempenho do sistema de ABS.
Relativamente ao UBS variável, operar a
alavanca do travão irá gerar pressão cor-
respondente no travão dianteiro e também
no travão traseiro, mas com uma força vari-
ável. A quantidade de força aplicada na roda traseira pelo UBS depende do com-
portamento do veículo e do ângulo de incli-
nação. Contudo, operar apenas o pedal do
travão não irá gerar qualquer pressão de
travagem no travão dianteiro.
Para uma eficácia total de travagem, acione
a alavanca e o pedal do travão simultanea-
mente.
Quando a alavanca e o pedal do travão são
acionados simultaneamente, o UBS contro-
la a distribuição da força de travagem nas
duas rodas.
NOTA
O UBS só funciona quando o veículo
está em movimento.

Depois de parar por aplicação da ala-
vanca do travão, o UBS continua ati-
vado. Como um maior aperto da
alavanca do travão não aumentará o
poder de travagem do travão traseiro,
aplique o travão traseiro caso necessi-
te de maior poder de travagem (como
quando estaciona num declive).
O UBS desativa-se depois de soltar a
alavanca do travão.
Quando o veículo se começa a deslo-car, o UBS é reativado.
1. Rotor do sensor da roda da frente
2. Sensor da roda da frente
1. Rotor do sensor da roda de trás
2. Sensor da roda de trás
1
22
1




Funções dos controlos e instrumentos
4-34
1
2
345
6
7
8
9
10
11
12
PAU13075
Tampa do depósito de
combustívelAbertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
1. Coloque a tampa do depósito de com- bustível, empurrando-a com a chave inserida na fechadura.
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada efechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustívelconstituem um perigo de incêndio.
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.
1. Cobertura da fechadura da tampa do depósito de combustível
2. Desbloquear.
1
2

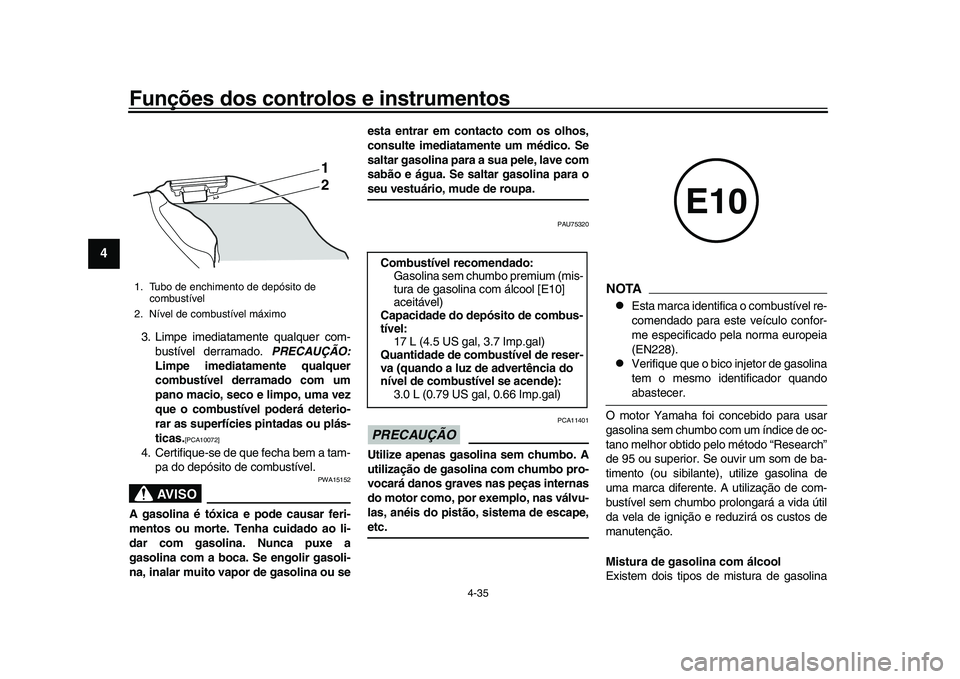

Funções dos controlos e instrumentos
4-35
1
2
34
5
6
7
8
9
10
11
12
3. Limpe imediatamente qualquer com- bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a tam- pa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se esta entrar em contacto com os olhos,
consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU75320
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.
NOTA
Esta marca identifica o combustível re-
comendado para este veículo confor-
me especificado pela norma europeia
(EN228).

Verifique que o bico injetor de gasolina
tem o mesmo identificador quandoabastecer.
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de oc-
tano melhor obtido pelo método “Research”
de 95 ou superior. Se ouvir um som de ba-
timento (ou sibilante), utilize gasolina de
uma marca diferente. A utilização de com-
bustível sem chumbo prolongará a vida útil
da vela de ignição e reduzirá os custos de
manutenção.
Mistura de gaso lina com álcool
Existem dois tipos de mistura de gasolina
1. Tubo de enchimento de depósito de combustível
2. Nível de combustível máximo
1
2
Combustível recomendado: Gasolina sem chumbo premium (mis-
tura de gasolina com álcool [E10]
aceitável)
Capacidade do depósito de combus-
tível: 17 L (4.5 US gal, 3.7 Imp.gal)
Quantidade de combustível de reser-
va (quando a luz de advertência do
nível de combustível se acende): 3.0 L (0.79 US gal, 0.66 Imp.gal)
E10




Funções dos controlos e instrumentos
4-36
1
2
345
6
7
8
9
10
11
12
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo des-
te não exceder os 10% (E10). A mistura de
gasolina com metanol não é recomendada
pela Yamaha, pois pode danificar o sistema
de combustível ou causar problemas ao ní-
vel das prestações do veículo.
PAU58081
Tubo de respiração e tubo de
descarga do depósito de
combustívelAntes de utilizar o motociclo:
Verifique as ligações dos tubos.

Verifique se existem fendas ou danos
nos tubos e substitua-os caso seja ne-
cessário.

Certifique-se de que a extremidade
dos tubos não se encontra bloqueada
e, se necessário, limpe-a.

Certifique-se de que a extremidade
dos tubos se encontra posicionada
para fora da carenagem.

Verifique se todos os tubos passam
pela presilha ou pelo guia.
1. Presilha
2. Tubo de descarga do depósito de combustível
3. Tubo de respiração do depósito de combustível
1
2
3




Funções dos controlos e instrumentos
4-38
1
2
345
6
7
8
9
10
11
12
2. Retire a chave.
Assento do condutor
Remoção do assento do condutor1. Retire o assento do passageiro.
2. Levante os cantos na traseira do as- sento do condutor conforme ilustrado,
retire as cavilhas com a chave sexta-
vada que está sob o assento de pas-
sageiro e, depois, puxe o assento para
fora. Instalação do assento do condutor
1. Insira os prolongamentos nos supor-
tes do assento tal como ilustrado e,
depois, coloque o assento na posição
original. 2. Instale as cavilhas com a chave sexta-
vada.
3. Volte a introduzir a chave sextavada no respetivo suporte.
4. Instale o assento do passageiro.
NOTACertifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-lo.
1. Prolongamento
2. Suporte do assento
1
2
1. Cavilha
1. Chave sextavada
1
1
1. Prolongamento
2. Suporte do assento
1
2




Funções dos controlos e instrumentos
4-40
1
2
345
6
7
8
9
10
11
12
PAU66920
Armazenagem de documentosO espaço para armazenagem de documen-
tos situa-se sob o painel C. (Consulte a
página 7-10.)
Quando guardar o manual do utilizador ou
os documentos de registo e seguro no es-
paço para armazenagem de documentos,
não se esqueça de os colocar num saco de
plástico para que não se molhem. Quando
lavar o veículo, evite deixar entrar água no
espaço para armazenagem de documen-
tos.PRECAUÇÃO
PCA22540
Não coloque produtos sensíveis ao ca-
lor no espaço para armazenagem de do- cumentos. Este espaço pode aquecer
quando o motor está em funcionamento
ou quando o veículo está exposto à luz
direta do sol.
PAU47261
Espelhos retrovisoresOs espelhos retrovisores deste veículo po-
dem ser dobrados para a frente para esta-
cionar em espaços apertados. Volte a
colocar os espelhos na posição original an-
tes de conduzir.
AVISO
PWA14372
Certifique-se de que coloca os espelhos
retrovisores na resp
etiva posição origi-nal antes de conduzir o veículo.
1. Espaço para armazenagem de
documentos
2. Painel C
1
2
1. Posição de condução
2. Posição de estacionamento11
2 22
2
