Speciale kenmerken
3-2
1
234
5
6
7
8
9
10
11
12
acceleratie mogelijk te maken, wordt in de
rechtopstand minder tractieregeling toege-
past. In de bochten wordt meer tractierege-
ling toegepast.OPMERKING
Het is mogelijk dat de tractieregeling
wordt geactiveerd wanneer de machi-
ne over een hobbel rijdt.

Er zijn mogelijk kleine veranderingen
in het motor- en uitlaatgeluid waar-
neembaar wanneer de tractieregeling
of andere YRC-systemen worden ge-
activeerd.

Wanneer TCS wordt uitgeschakeld,
worden SCS, LCS en LIF automatischook uitgeschakeld.WAARSCHUWING
DWA15432
De tractieregeling vormt geen vervan- ging voor verstandig rijgedrag dat is
aangepast aan de omstandigheden. De
tractieregeling biedt geen bescherming
tegen gripverlies door te snel ingaan van
bochten, snel optrekken bij schuin over-
hangen of door remmen, en kan wegglij-
den van het voorwiel niet voorkomen.
Rijd altijd voorzichtig op oppervlakken
die mogelijk glad kunnen zijn en vermijd
bijzonder gladde oppervlakken.
Als de sleutel naar “ON” wordt gedraaid,
wordt de tractieregeling automatisch inge-
schakeld. De tractieregeling kan alleen
handmatig worden in- of uitgeschakeld
wanneer de sleutel in de stand “ON” staat
en de machine is gestopt.OPMERKINGAls de machine vast is komen te zitten in
modder, zand of een ander zacht opper-
vlak, schakel dan de tractieregeling uit om
het vrijmaken van het achterwiel te verge-makkelijken.LET OP
DCA16801
Gebruik uitsluitend de voorgeschreven
banden. (Zie pagina 7-20.) Bij gebruik
van banden met een andere maat zal de
tractieregeling de wielrotatie niet nauw-keurig kunnen regelen.SCS
De anti-uitbreekregeling regelt de vermo-
gensafgifte van de motor wanneer zijde-
lings wegschuiven van het achterwiel wordt
gedetecteerd. Het systeem past de vermo-
gensafgifte aan op basis van gegevens van
de IMU. Dit systeem ondersteunt de TCS
om bij te dragen aan een soepeler rijgedrag.
LCS
Het launch control-systeem helpt de be-
stuurder om soepel en vlot op te trekken
vanaf de startlijn. Het voorkomt dat het mo-
tortoerental boven 10,000 tpm komt, zelfs
als de gasgreep geheel wordt openge-
draaid. Het LCS regelt de vermogensafgifte
van de motor in combinatie met het TCS- en
LIF-systeem voor een optimale grip en ver-
minderde wiellift.
LET OP
DCA22950
Zelfs bij gebruik van het LCS moet de
koppelingshendel geleidelijk worden
losgelaten om scha
de aan de koppelingte voorkomen.OPMERKINGLCS is uitsluitend bedoeld voor gebruik ophet circuit.
TCS




Functies van instrumenten en bedieningselementen
4-3
1
2
345
6
7
8
9
10
11
12
Om het stuur te ontgrendelenDruk de sleutel in de stand “LOCK” in en
draai deze dan naar “OFF”.
DAU65680
(Parkeren)
De alarmverlichting kan worden ingescha-
keld, maar alle andere elektrische syste-
men zijn uit. De sleutel kan worden
uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “ ” te kunnen draaien.LET OP
DCA22330
Als u de alarmverlichting langdurig laatbranden, kan de accu ontladen raken.
DAU66054
StuurschakelaarsLinks
Rechts
1. Drukken.
2. Draaien.12
1. Lichtsignaal-/LAP-schakelaar “ /LAP”
2. Dimlichtschakelaar “ / ”
3. Schakelaar alarmverlichting “ ”
4. Claxonschakelaar “ ”
5. Richtingaanwijzerschakelaar “ / ”
12543
1. Modus-schakelaar “MODE”
2. Toets omhoog
3. Middelste toets
4. Toets omlaag
1. Stop/Run/Start-schakelaar “ / / ”
2. Wielschakelaar “ ”1
2
4 31
2




Functies van instrumenten en bedieningselementen
4-4
1
2
34
5
6
7
8
9
10
11
12
DAU66091
Schakelaar Pass/LAP “ /LAP”
Druk op deze schakelaar om een lichtsig-
naal te geven met de koplampen en om de
start van elke ronde te markeren bij gebruik
van de rondetimer.
DAU66021
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor grootlicht
en op “ ” voor dimlicht. (Zie pagina 7-36.)
DAU66040
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te gev en. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richting-
aanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU66030
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU66060
Stop/Run/Start-schakelaar “ / / ”
Om de motor te starten met de startmotor,
zet u deze schakelaar op “ ” en drukt u de schakelaar vervolgens omlaag naar “ ”.
Zie pagina 6-1 voor star
tinstructies voordat
u de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval, zo-
als wanneer de machine omslaat of als de
gaskabel blijft hangen.
DAU66010
Schakelaar alarmverlichting “ ”
Met de sleutel in de stand “ON” of “ ” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-den.
DAU66111
Modus-schakelaar “MODE”
Gebruik de modusschakelaar om de
YRC-modus te wijzigen of om de PWR-,
TCS- en SCS-instellingen te wijzigen in het hoofdscherm. Deze schakelaar bestaat uit
drie toetsen.
Toets omhoog
- druk op deze toets om de
geselecteerde YRC-instelling te verhogen.
Middelste toets - druk op deze toets om
van links naar rechts door de MODE-,
PWR-, TCS- en SCS-items te bladeren.
Toets omlaag - druk op deze toets om de
geselecteerde YRC-instelling te verlagen.
OPMERKING
De middelste toets wordt ook gebruikt
voor activering van het launch-control-
systeem. Houd de middelste toets in-
gedrukt wanneer het LCS-pictogram
grijs is. Het LCS-pictogram gaat knip-
peren en wordt wit wanneer het sy-
steem is geactiveerd.

De tractieregeling kan alleen worden
uitgeschakeld vanuit het hoofdscherm.
Selecteer TCS met de middelste toets
en houd vervolgens de toets omhoog
ingedrukt totdat TCS OFF wordt weer-
gegeven. Gebruik de toets omlaag om
de tractieregeling weer in te schake-
len.

Als het TCS wordt uitgeschakeld, wor-
den het SCS-, LCS- en LIF-systeem
ook uitgeschakeld voor alle YRC-mo-
di.

Zie “YRC Setting” op pagina 4-16 voor
meer informatie over het aanpassen




Functies van instrumenten en bedieningselementen
4-7
1
2
345
6
7
8
9
10
11
12
geven wanneer naar de volgende hogere
versnelling moet worden geschakeld. (Zie
pagina 4-24.)
Het elektrisch circuit voor het controlelamp-
je kan worden gecontroleerd door de sleutel
naar ON te draaien. Het controlelampje
moet enkele seconden oplichten en dan uit-
gaan.
Als het controlelampje niet oplicht wanneer
u de sleutel naar ON draait of blijft branden,
laat dan het elektrisch circuit controleren
door een Yamaha dealer.
DAU73120
Controlelampje startblokkering “ ”
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
continu te knipperen om aan te geven dat
het startblokkeersyst eem is ingeschakeld.
Het controlelampje stopt na 24 uur met
knipperen, maar het startblokkeersysteem
blijft ingeschakeld.
Het elektrisch circuit voor het controlelamp-
je kan worden gecontroleerd door de sleutel
naar “ON” te draaien. Het controlelampje
moet enkele seconden oplichten en dan uit-
gaan.
Als het controlelampje niet gaat branden
wanneer de sleutel naar “ON” wordt ge-
draaid, blijft branden of in een patroon knip-
pert, laat de machine dan nazien door een
Yamaha dealer. (Als er een probleem wordt gedetecteerd in het startblokkeersysteem,
gaat het controlelampje startblokkering in
een patroon knipperen.)
OPMERKINGAls het controlelampje startblokkering knip-
pert in het patroon 5 keer langzaam gevolgd
door 2 keer snel, betreft dit mogelijk een
storing in het transpondersignaal. Als deze
fout zich voordoet, probeer dan het volgen-de.
1. Houd andere startblokkeersleutels uit de buurt van het contactslot. Andere
startblokkeersleutels kunnen signaal-
storing veroorzaken, waardoor de mo-
tor weigert te starten.
2. Start de motor met behulp van de co- deersleutel.
3. Als de motor start, zet deze dan weer uit en probeer hem opnieuw te starten
met de standaardsleutels.
4. Als de motor niet kan worden gestart met een of beide standaardsleutels,
breng dan de machine en alle 3 sleu-
tels naar een Yamaha dealer en laat
de standaardsleutels opnieuw code-
ren.
DAU65980
Controlelampje stabiliteitsregeling “SC”
Dit controlelampje gaat branden wanneer het TCS-, SCS- of LIF-systeem wordt inge-
schakeld. Het gaat ook branden wanneer
het TCS op “OFF” wordt gezet of tijdens het
rijden wordt gedeactiveerd.
Het elektrisch circuit voor het lampje kan
worden gecontroleerd door de sleutel naar
“ON” te draaien. Het lampje moet enkele
seconden gaan branden en dan uitgaan.
Als het lampje niet gaat branden wanneer
de sleutel naar “ON” wordt gedraaid of blijft
branden, vraag dan uw Yamaha dealer om
de machine na te zien.
DAU78410
Waarschuwingslampje oliedruk en koel-
vloeistoftemperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motoroliedruk laag is of de koelvloeistof-
temperatuur hoog is. Zet als dit gebeurt on-
middellijk de motor uit.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet weer gaan branden na-
dat het kort is uitgegaan, en dan blijven
branden totdat de motor is gestart. Als het
waarschuwingslampje niet gaat branden
als de sleutel naar “ON” wordt gedraaid,
vraag dan een Yamaha-dealer om het elek-
trische circuit
te controleren.




Functies van instrumenten en bedieningselementen
4-8
1
2
34
5
6
7
8
9
10
11
12

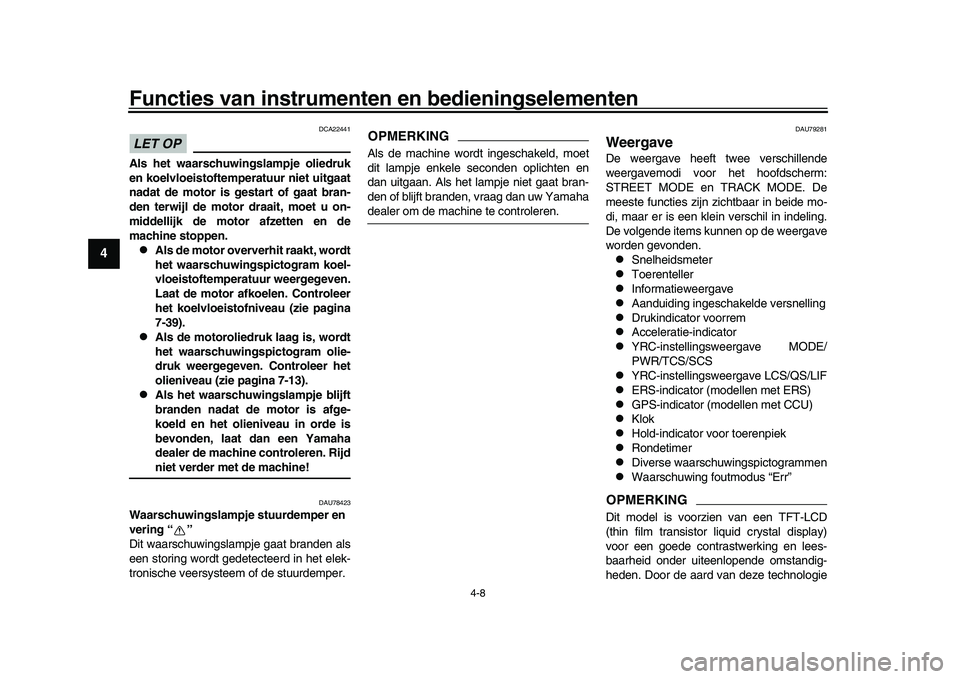

LET OP
DCA22441
Als het waarschuwingslampje oliedruk
en koelvloeistoftemperatuur niet uitgaat
nadat de motor is gestart of gaat bran-
den terwijl de motor draait, moet u on-
middellijk de motor afzetten en de
machine stoppen.
Als de motor oververhit raakt, wordt
het waarschuwingspictogram koel-
vloeistoftemperatuur weergegeven.
Laat de motor afkoelen. Controleer
het koelvloeistofniveau (zie pagina
7-39).

Als de motoroliedruk laag is, wordt
het waarschuwingspictogram olie-
druk weergegeven. Controleer het
olieniveau (zie pagina 7-13).

Als het waarschuwingslampje blijft
branden nadat de motor is afge-
koeld en het olieniveau in orde is
bevonden, laat dan een Yamaha
dealer de machine controleren. Rijdniet verder met de machine!
DAU78423
Waarschuwingslampje stuurdemper en
vering “ ”
Dit waarschuwingslampje gaat branden als
een storing wordt gedetecteerd in het elek-
tronische veersysteem of de stuurdemper.
OPMERKINGAls de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Als het lampje niet gaat bran-
den of blijft branden, vraag dan uw Yamahadealer om de machine te controleren.
DAU79281
WeergaveDe weergave heeft twee verschillende
weergavemodi voor het hoofdscherm:
STREET MODE en TRACK MODE. De
meeste functies zijn zichtbaar in beide mo-
di, maar er is een klein verschil in indeling.
De volgende items kunnen op de weergave
worden gevonden.
Snelheidsmeter

Toerenteller

Informatieweergave

Aanduiding ingeschakelde versnelling

Drukindicator voorrem

Acceleratie-indicator

YRC-instellingsweergave MODE/
PWR/TCS/SCS

YRC-instellingsweergave LCS/QS/LIF

ERS-indicator (modellen met ERS)

GPS-indicator (modellen met CCU)

Klok

Hold-indicator voor toerenpiek

Rondetimer

Diverse waarschuwingspictogrammen

Waarschuwing foutmodus “Err”
OPMERKINGDit model is voorzien van een TFT-LCD
(thin film transistor liquid crystal display)
voor een goede contrastwerking en lees-
baarheid onder uiteenlopende omstandig-
heden. Door de aard van deze technologie




Functies van instrumenten en bedieningselementen
4-12
1
2
34
5
6
7
8
9
10
11
12
ge geselecteerde YR C-modus, wordt het
respectievelijke pictogram weergegeven.
Wanneer LCS wordt geregistreerd voor de
huidige geselecteerde YRC-modus, is het
pictogram grijs. Houd de middelste knop in-
gedrukt tot het LCS-pictogram stopt met
knipperen en wit gaat branden om het
launch control-systeem te activeren.OPMERKINGLCS-, QSS- en LIF-systeeminstellingsni-
veaus kunnen alleen worden aangepast ophet scherm MENU.
ERS-indicator “ ” (YZF-R1M)
Dit pictogram toont de huidige ERS-modus.
(Zie “YRC Setting” op pagina 4-16 en “ERS”
op pagina 4-19 om de geregistreerde
ERS-modus te wijzigen of de ERS-instel-
lingsniveaus aan te passen.)OPMERKINGDe ERS-indicator gaat knipperen als de
SCU moet worden gereset, maar dit wijst
niet op een storing.
De vering wordt op de huidige instellin-
gen gehouden totdat de SCU is gere-
set.

Zet om de SCU te resetten de motor
uit en draai de sleutel naar “OFF” endan naar “ON”. GPS-indicator “ ”
(modellen met CCU)
Dit pictogram wordt weergegeven wanneer
er een GPS-eenheid wordt gesynchroni-
seerd met uw machine.
Datalogger-indicator “ ”
(modellen met CCU)
Dit pictogram wordt weergegeven wanneer
voertuiggegevens worden opgenomen met
de registratiefunctie.
Klok
De klok maakt gebrui
k van een 12-uursy-
steem.
Rondetimer
Deze stopwatchfunctie meet en registreert
tot maximaal veertig ronden. Op het hoofd-
scherm geeft de rondetimer de huidige ron-
detijd en het rondenummer weer
(aangegeven door het LAP-symbool). Ge-
bruik de Pass/LAP-sc hakelaar om rondetij-
den te markeren. Wanneer een ronde is
voltooid, geeft de rondetimer gedurende vijf
seconden de laatste rondetijd weer (gemar-
keeerd door de LATEST-indicator). De rondetimer gebruiken
1. Druk kort op de
wielschakelaar. Het
item op de informatieweergave zal ge-
durende vijf seconden knipperen.
2. Draai terwijl het item op de informatie-
weergave knippert de wielschakelaar
omhoog. De rondetimer knippert ge-
durende vijf seconden.
3. Druk terwijl de rondetimer knippert lang op de wielschakelaar om de ron-
detimer te activeren of te stoppen.
4. Druk terwijl de r ondetimer is geacti-
veerd op de schakelaar Pass/LAP om
de rondetimer te starten.
GPS
1. Rondetijd
2. Indicator voor laatste rondetijd “LATEST”
3. Item van informatiedisplay
4. Rondenummer
MODE -
A
PWR
1
TCS
3
SCS
2
km/h
123
ODO
km
7890

GEARN
LAP 03
LATEST40
03 06
·1000 r/min
A-
2
QS
LIF
GPS
12 :
00
AVERAGE
4 1
2
3




Functies van instrumenten en bedieningselementen
4-13
1
2
345
6
7
8
9
10
11
12
OPMERKING
De rondetimer kan alleen worden ge-
bruikt als de motor draait.

Stel de informatieweergave in op FAS-
TEST of AVERAGE voor aanvullende
rondetijdinformatie.

De rondetimer stopt automatisch als
het scherm MENU wordt geopend.

Als de rondetimer wordt gestopt, wordt
de tijd van de huidige ronde niet opge-
nomen.

De rondetijdrecord kan worden weer-
gegeven en teruggesteld op hetscherm MENU. Waarschuwingspictogrammen
Als een fout wordt gedetecteerd, worden de
volgende foutgerelateerde waarschu-
wingspictogrammen weergegeven.

Waarschuwingspict
ogram SCU-sto-
ring

Waarschuwingspict ogram stuurdem-
per

Waarschuwingspictogram koelvloei-
stoftemperatuur

Waarschuwingspict ogram oliedruk Waarschuwingspictog
ram SCU-storing
“ ” (YZF-R1M)
Het waarschuwingspictogram SCU-storing
verschijnt als er een probleem wordt gede-
tecteerd in de voor- of achtervering.
Waarschuwing stuurdemper “ ”
Het waarschuwingspictogram stuurdemper
verschijnt als er een probleem wordt gede-
tecteerd in de stuurdemper.
Waarschuwingslampje koelvloeistof-
temperatuur “ ”
Dit pictogram wordt weergegeven als de
koelvloeistoftemperatuur 117 °C (242 ° F) of
hoger wordt. Stop de machine en schakel
de motor uit. Laat de motor afkoelen.
LET OP
DCA10022
Laat de motor niet draaien terwijl dezeoververhit is.
Waarschuwingslampje oliedruk “ ”
Dit pictogram wordt weergegeven als de
motoroliedruk laag is. Wanneer de sleutel
de eerste keer in de stand ON wordt gezet,
moet nog oliedruk worden opgebouwd.
Daarom wordt dit pictogram weergegeven
totdat de motor is gestart.
1. Waarschuwingslampje SCU “ ”
2. Waarschuwing stuurdemper “ ”
3. Waarschuwingslampje koelvloeistoftemperatuur “ ”
4. Waarschuwingslampje oliedruk “ ”
5. Waarschuwingslampje foutmodus “Err”·1000 r/min


4
12
5
3
Err




Functies van instrumenten en bedieningselementen
4-21
1
2
345
6
7
8
9
10
11
12
worden zowel “Display” als “Reset”
weergegeven.
2. Selecteer “Reset”.
3. Selecteer YES om alle rondetijdgege- vens te verwijderen. (Selecteer NO om
af te sluiten en terug te gaan naar het
vorige scherm zonder de ronderecord
terug te stellen.) “Logging” (voor modellen met CCU)
Voertuig en rij-informatie kunnen worden
opgenomen (geregistreerd) en deze gege-
vens kunnen worden bekeken met een slim
apparaat (zie “CCU” op pagina 4-38).
Starten en stoppen met registratie
1. Selecteer “Logging” op het scherm
MENU.
OPMERKINGAls er geen CCU is geïnstalleerd of als de
CCU niet goed is aangesloten, kan de mo-dule “Logging” niet worden geselecteerd.
2. Selecteer START om te beginnen met registratie.
3. Als u de “Logging”-functie wilt stoppen, selecteert u STOP of zet u de machine
uit.
NO
Reset ?Lap Time
YES
km/h
GPGPS
12:
00
GPS
1. Registratie-indicator
GPS
1
