2017 YAMAHA XVS950CU MPG

Inhoudsop gaveVeili ghei dsinformatie ....................... 1-1
Beschrijvin g...................................... 2-1
Aanzicht linkerzijde ......................... 2-1
Aanzicht rechterzijde ...................... 2-2
Bedieningen en instrumenten......... 2-3
Functies van instrumenten en
b ed ienin gselementen ...................... 3-1
Startblokkeersysteem..................... 3-1
Contactslot ..................................... 3-2
Controlelampjes en waarschuwingslampjes ............... 3-3
Multifunctionele meter .................... 3-5
Stuurschakelaars ............................ 3-7
Koppelingshendel........................... 3-8
Schakelpedaal ................................ 3-9
Remhendel ..................................... 3-9
Rempedaal ..................................... 3-9
ABS .............................................. 3-10
Tankdop ....................................... 3-11
Brandstof ...................................... 3-11
Tankbeluchtingsslang/
overloopslang............................ 3-13
Uitlaatkatalysator.......................... 3-13
Stuurslot ....................................... 3-14
Bestuurderszadel.......................... 3-15
Afstellen van de schokdemperunits .................... 3-16
Zijstandaard.................................. 3-17
Startspersysteem ......................... 3-17 Voor uw veili
ghei d – controles
voor het rij den ................................... 4-1
Ge bruik en belan grijke
rij-informatie ..................................... 5-1
Starten van de motor ...................... 5-1
Schakelen ....................................... 5-2
Tips voor een zuinig brandstofverbruik ........................ 5-3
Inrijperiode ...................................... 5-3
Parkeren .......................................... 5-4
Perio diek on derhou d en
afstellin g............................................ 6-1
Boordgereedschapsset................... 6-2
Periodiek onderhoudsschema voor het uitstootcontrolesysteem ........ 6-3
Algemeen smeer- en onderhoudsschema ..................... 6-5
Het framepaneel verwijderen en
aanbrengen.................................. 6-9
Controleren van de bougies............ 6-9
Filterbus ........................................ 6-11
Motorolie en oliefilterpatroon ........ 6-11
Het luchtfilterelement vervangen .................................. 6-14
De vrije slag van de gasgreep controleren................................. 6-15
Klepspeling ................................... 6-15
Banden ......................................... 6-15
Gietwielen ..................................... 6-17 Vrije slag van de
koppelingshendel afstellen........ 6-17
Vrije slag van remhendel controleren ................................ 6-18
Remlichtschakelaars..................... 6-19
Controleren van voor- en
achterremblokken ..................... 6-19
Controleren van
remvloeistofniveau .................... 6-20
Remvloeistof verversen ................ 6-21
Doorbuiging aandrijfriem .............. 6-22
Kabels controleren en smeren...... 6-22
Controleren en smeren van gasgreep en gaskabel ............... 6-23
Controleren en smeren van rem- en schakelpedalen ............ 6-23
Rem- en koppelingshendels
controleren en smeren .............. 6-24
Zijstandaard controleren en sme
ren ...................................... 6-24
Voorvork controleren .................... 6-25
Stuursysteem controleren ............ 6-25
Controleren van wiellagers ........... 6-26
Accu.............................................. 6-26
Zekeringen vervangen .................. 6-27
Koplampgloeilamp vervangen ...... 6-29
Parkeerlichtgloeilamp vervangen .................................. 6-30
Remlicht/achterlicht...................... 6-31
Gloeilamp in richtingaanwijzer
vervangen .................................. 6-31
UBS5D0D0.book Page 1 Monday, October 17, 2016 11:45 AM

Periodiek on derhoud en afstelling
6-29
6
DAU63180

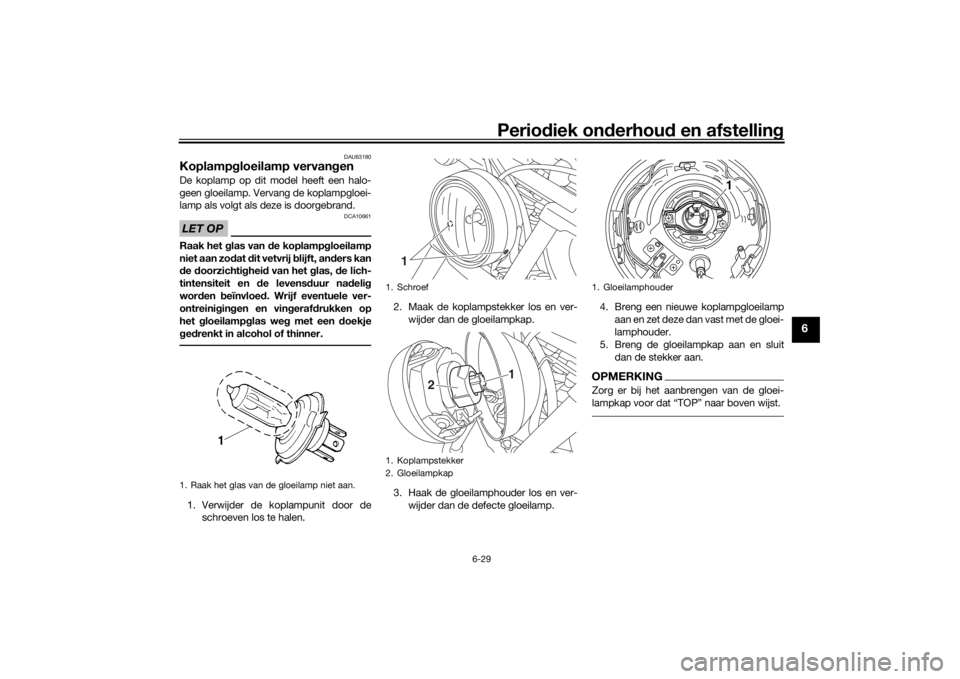

Koplamp gloeilamp vervan genDe koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.LET OP
DCA10661
Raak het g las van de koplamp gloeilamp
niet aan zo dat dit vetvrij blijft, an ders kan
d e doorzichti ghei d van het glas, de lich-
tintensiteit en de levensd uur nadeli g
wor den beïnvloed . Wrijf eventuele ver-
ontreini gin gen en vin geraf drukken op
het gloeilamp glas we g met een d oekje
g ed renkt in alcohol of thinner.1. Verwijder de koplampunit door de
schroeven los te halen. 2. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.
3. Haak de gloeilamphouder los en ver- wijder dan de defecte gloeilamp. 4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
5. Breng de gloeilampkap aan en sluit dan de stekker aan.
OPMERKINGZorg er bij het aanbrengen van de gloei-
lampkap voor dat “TOP” naar boven wijst.
1. Raak het glas van de gloeilamp niet aan.
1. Schroef
1. Koplampstekker
2. Gloeilampkap
1
2
1
1. Gloeilamphouder
1
UBS5D0D0.book Page 29 Monday, October 17, 2016 11:45 AM

10-1
10
IndexAABS ....................................................... 3-10
ABS-waarschuwingslampje .................... 3-4
Accu ...................................................... 6-26BBanden ................................................. 6-15
Bestuurderszadel .................................. 3-15
Bougies, controleren............................... 6-9
Brandstof .............................................. 3-11
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................... 3-7
Contactslot ............................................. 3-2
Controlelampje grootlicht ....................... 3-3
Controlelampje richting aanwijzers .......... 3-3
Controlelampjes en
waarschuwingslampjes ........................ 3-3
Controlelampje startblokkering............... 3-4DDiagnosestekker ..................................... 9-2
Dimlichtschakelaar.................................. 3-7
Doorbuiging aandrijfriem ...................... 6-22FFilterbus ................................................ 6-11GGasgreep en gaskabel, controleren en smeren................................................ 6-23
Gegevensregistratie, voertuig ................. 9-2
Gereedschapsset.................................... 6-2
Gloeilamp richtingaanwijzer, vervangen ........................................... 6-31IIdentificatienummers .............................. 9-1 Inrijperiode.............................................. 5-3
KKabels, controleren en smeren ............ 6-22
Kentekenverlichting .............................. 6-32
Klepspeling ........................................... 6-15
Koplampgloeilamp, vervangen ............. 6-29
Koppelingshendel................................... 3-8LLichtsignaalschakelaar ........................... 3-7
Luchtfilterelement, vervangen .............. 6-14MMatkleur, let op ...................................... 7-1
Modelinformatiesticker ........................... 9-1
Motorolie en oliefilterpatroon ............... 6-11
Multifunctionele meter ............................ 3-5NNoodstopschakelaar .............................. 3-7OOnderhoud, uitstootcontrolesysteem..... 6-3
Ondersteunen van de motorfiets .......... 6-32PPaneel, verwijderen en aanbrengen ....... 6-9
Parkeerlichtgloeilamp, vervangen ........ 6-30
Parkeren ................................................. 5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................ 6-32RRem- en koppelingshendels,
controleren en smeren ....................... 6-24
Rem- en schakelpedalen, controleren en smeren .......................................... 6-23
Remhendel ............................................. 3-9
Remlicht/achterlicht ............................. 6-31
Remlichtschakelaars ............................ 6-19 Rempedaal ..............................................3-9
Remvloeistofniveau, controleren ..........6-20
Remvloeistof, verversen........................6-21
RESET-schakelaar ..................................3-8
Richtingaanwijzerschakelaar...................3-7
SSchakelaar alarmverlichting ....................3-8
Schakelen ...............................................5-2
Schakelpedaal ........................................3-9
Schokdemperunits, afstellen ................3-16
SELECT-schakelaar ................................3-8
Serienummer motorblok .........................9-1
Smering en onderhoud, periodiek ..........6-5
Specificaties............................................8-1
Stalling ....................................................7-3
Startblokkeersysteem .............................3-1
Starten van de motor ..............................5-1
Startknop ................................................3-7
Startspersysteem ..................................3-17
Storingzoekschema ..............................6-34
Stuurschakelaars ....................................3-7
Stuurslot................................................3-14
Stuursysteem, controleren ....................6-25TTankbeluchtingsslang/overloopslang ...3-13
Tankdop ................................................3-11UUitlaatkatalysator ..................................3-13VVeiligheidsinformatie ...............................1-1
Verzorging ...............................................7-1
Voertuigidentificatienummer ...................9-1
Voor- en achterremblokken
controleren..........................................6-19
