2017 YAMAHA XT1200Z ESP

MAU69362
Läs den här han dboken noga innan ford onet används. Han dboken ska
me dfölja for donet om det säljs.
Datum för utfärdande:
Undertecknat av ansvarig person: 28 april, 2016
Produkt: STARTSPÄRR
Modell: 2BS-00
Levereras av
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011 + Amd.2:2013
EN 62479: 2010
Hiroshi Kamiiizaka
GENERAL MANAGER
QUALITY ASSURANCE DIV. 97/24/EC från 17.06.1997
EN 300 330-1 V1.8.1
EN 300 330-2 V1.6.1Teknisk konstruktionsfil innehas avYAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
R&TTE Direktiv
(Artikel 3.1(a) Säkerhet)
R&TTE Direktiv
(Artikel 3.1(b) EMC)
R&TTE Direktiv
(Artikel 3.2 Spectrum)
KONFORMITETSDEKLARATION För
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Standard som används för överensstämmelse
Metoder för överensstämmelse
Vi intygar att produkterna uppfyller de nödvändiga kraven och andra relevanta föreskrifter i direktivet om radio- och Teleterminalutrustning (R&TTE) Direktiv (1999/5/EC).
Date of issue:
Signature of Responsible Person: April 28, 2016
Product: IMMOBILIZER
Model: 2BS-00
Supplied by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011 + Amd.2:2013
EN 62479: 2010
Hiroshi Kamiiizaka
GENERAL MANAGER
QUALITY ASSURANCE DIV. 97/24/EC from 17.06.1997
EN 300 330-1 V1.8.1
EN 300 330-2 V1.6.1
Technical Construction File held by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
R&TTE Directive
(Article 3.1(a) Safety)
R&TTE Directive
(Article 3.1(b) EMC)
R&TTE Directive
(Article 3.2 Spectrum)
DECLARATION of CONFORMITY For
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Standard used for comply
Means of Conformity
We declare under our sole responsibility that the Product (s) is confor\
mity with the essential requirements and other relevant requirements of the
Radio and Telecommunication Terminal Equipment (R&TTE) Directive (1999/5/EC).
UBP8M0M0.book Page 1 Thursday, December 8, 2016 5:17 PM

Säkerhetsinformation
1-2
1
• Blinka alltid innan du svänger ellerbyter fil. Se till att bilisterna kan se
dig.
 Förarens och passagerarens kropps-
ställningar är viktiga för korrekt kör-
ning.
• Föraren ska ha båda händerna på styret och båda fötterna på förarens
fotstöd under körning, för att kunna
behålla kontrollen över motorcy-
keln.
• Passageraren ska alltid hålla i föra- ren, sitsremmen eller handtaget, i
förekommande fall, med båda hän-
derna och ha båda fötterna på pas-
sagerarens fotstöd. Kör aldrig med
passagerare om inte han eller hon
kan ha båda fötterna ordentligt på
passagerarens fotstöd.
 Kör aldrig alkohol- eller narkotikapå-
verkad.
Sky ddsklä der
De flesta dödsolyckor med motorcyklar be-
ror på huvudskador. Att använda hjälm är
den allra främsta faktorn för att förhindra el-
ler minska huvudskador.
 Använd alltid en godkänd hjälm.
 Använd ansiktsskydd eller glasögon.
Vind i oskyddade ögon kan bidra till
försämrad syn som kan försena upp-
täckten av faror.
 Att använda jacka, kraftiga stövlar,
byxor, handskar etc., är effektivt för att
förhindra eller minska skrubbsår och
skärsår.
 Använd aldrig löst sittande kläder, ef-
tersom de kan fastna i reglagespakar,
fotstöd eller i hjulen och orsaka skador
eller en olycka.
 Använd alltid skyddskläder som täck-
er benen, anklarna och fötterna. Mo-
torn och avgassystemet är mycket
heta under och efter användningen
och kan orsaka brännskador. 
Passagerare ska också iaktta försik-
tighetsåtgärderna ovan.
Un dvik kolmonoxi dför giftnin g
Alla avgaser innehåller kolmonoxid som är
en livsfarlig gas. Om du andas in kolmonox-
id kan det leda till huvudvärk, yrsel, dåsig-
het, illamående, förvirring och till slut död.
Kolmonoxid är en färglös, luktlös och
smaklös gas som kan vara närvarande trots
att du inte kan se eller lukta avgaser. Livs-
farliga nivåer av kolmonoxid kan snabbt
byggas upp och du kan plötsligt bli oförmö-
gen att vidta åtgärder för att rädda dig själv.
Livsfarliga nivåer av kolmonoxid kan dröja
sig kvar i flera timmar eller dagar på in-
stängda eller dåligt ventilerade platser. Om
du känner symptom på kolmonoxidförgift-
ning ska du omedelbart lämna platsen, gå
ut i friska luften och SÖKA LÄKARHJÄLP.  Kör inte motorn inomhus. Kolmonoxid
kan snabbt nå livshotande nivåer även
om du försöker ventilera ut avgaserna
med fläktar, öppna fönster eller dörrar.
 Kör inte motorn på dåligt ventilerade
eller delvis instängda platser som la-
dor, garage eller carports.
 Kör inte motorn utomhus där avgaser
kan tränga in i en byggnad genom
öppningar som t.ex. fönster och dör-
rar.
Lastnin g
Om du sätter på tillbehör på motorcykeln
eller lastar den kan stabiliteten och hante-
ringen påverkas negativt om motorcykelns
viktfördelning ändras. För att undvika ris-
ken för olyckor, var ytterst försiktig när du
lastar motorcykeln eller sätter på tillbehör
på den. Var extra försiktig när du kör en
motorcykel med last eller tillbehör. Nedan
följer några allmänna riktlinjer om hur du
lastar motorcykeln t illsammans med infor-
mation om tillbehören:
UBP8M0M0.book Page 2 Thursday, December 8, 2016 5:17 PM

Instrument och kontrollfunktioner
3-33
3
MAU59140
Justering av fram gaffeln
VARNING
MWA10181
Justera allti d b åd a fram gafflarna lika. I
annat fall kan d u få dålig sta bilitet på
motorcykeln vilket kan le da till att d u för-
lorar kontrollen på motorcykeln.
Framgaffeln är utrustad med justerbultar för
fjäderförspänning, justerskruvar för åter-
fjädringens dämpning och justerskruvar för
kompressionsdämpningen.
VIKTIGT
MCA10102
Vri d inte utöver de maximala och mini-
mala inställnin garna, det kan skad a me-
kanismen.
Fjä derförspännin g
För att öka fjäderförspänningen och därige-
nom göra fjädringen hårdare vrider du jus-
terbulten på respektive gaffelben i riktning
(a). För att minska fjäderförspänningen och
därigenom göra fjädringen mjukare vrider
du justerbulten på respektive gaffelben i
riktning (b).
Inställningen av fjäderförspänningen be-
stäms av att man mäter avståndet A, som
visas på bilden. Ju kortare avståndet A är,
desto högre fjäderförspänning, ju längre
avståndet A är, desto lägre fjäderförspän-
ning. Återfjä
drin gens dämpnin g
För att öka återfjädringens dämpning och
därmed göra återfjädringsdämpningen hår-
dare, ska justerskruven på respektive fram-
gaffelben vridas i riktning (a). För att minska
återfjädringens dämpning och därmed göra
återfjädringsdämpningen mjukare, ska jus-
terskruven på respektive framgaffelben vri-
das i riktning (b).
1. Justerbult för fjäderförspänning
1
(a) (b)
1. Avstånd A
Fjäderförspännin g:
Minimum (mjuk): Avstånd A = 19.0 mm (0.75 in)
Standard:
Avstånd A = 14.0 mm (0.55 in)
Maximum (hård): Avstånd A = 4.0 mm (0.16 in)
1. Justerskruv för återfjädringens dämpning
1
1
(a)
(b)
UBP8M0M0.book Page 33 Thursday, December 8, 2016 5:17 PM

Instrument och kontrollfunktioner
3-34
3Kompressionsdämpnin g
För att öka kompressionsdämpningen och
därmed göra kompressionsdämpningen
hårdare, ska skruven på respektive fram-
gaffelben vridas i riktning (a). För att minska
kompressionsdämpningen och därmed
göra kompressionsdämpningen mjukare,
ska skruven på respektive framgaffelben
vridas i riktning (b).
TIPS
Även om det totala antalet klick i justerings-
mekanismen för dämpkraft kanske inte helt
överensstämmer med specifikationerna på
grund av mindre avvikelser i produktionen,
gäller alltid detta antal klick för hela inställ-
ningsintervallet. För att få en noggrann in-
ställning bör du kontrollera antalet klick för
varje justeringsmekanism för dämpkraft
och ändra i specifikationerna vid behov.
Återfjä drin gens dämpnin gsinställ-
nin g:
Minimum (mjuk): 10 klick i riktning (b)*
Standard:
8 klick i riktning (b)*
Maximum (hård): 1 klick i riktning (b)*
* Med justerskruven skruvad helt i riktning (a)
1. Justerskruv för kompressionsdämpningen
Kompressions dämpnin gsinställ-
nin g:
Minimum (mjuk):
13 klick i riktning (b)*
Standard: 6 klick i riktning (b)*
Maximum (hård): 1 klick i riktning (b)*
* Med justerskruven skruvad helt i
riktning (a)
1
(a)
(b)
UBP8M0M0.book Page 34 Thursday, December 8, 2016 5:17 PM

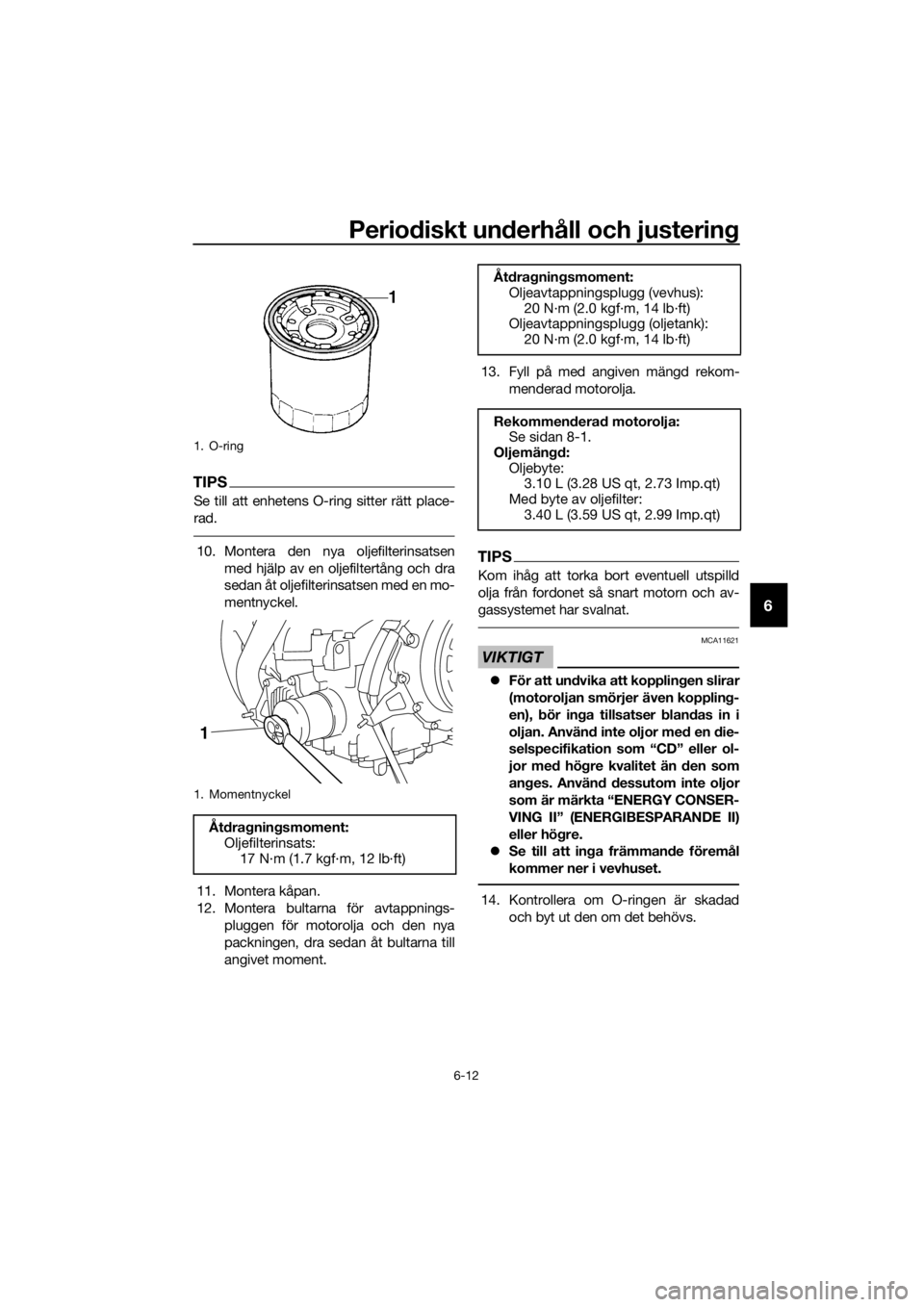

Periodiskt un derhåll och justerin g
6-12
6
TIPS
Se till att enhetens O-ring sitter rätt place-
rad.
10. Montera den nya oljefilterinsatsen
med hjälp av en oljefiltertång och dra
sedan åt oljefilterinsatsen med en mo-
mentnyckel.
11. Montera kåpan.
12. Montera bultarna för avtappnings- pluggen för motorolja och den nya
packningen, dra sedan åt bultarna till
angivet moment. 13. Fyll på med angiven mängd rekom-
menderad motorolja.TIPS
Kom ihåg att torka bort eventuell utspilld
olja från fordonet så snart motorn och av-
gassystemet har svalnat.
VIKTIGT
MCA11621
För att und vika att kopplin gen slirar
(motoroljan smörjer även kopplin g-
en), bör in ga tillsatser blan das in i
oljan. Använ d inte oljor me d en d ie-
selspecifikation som “CD” eller ol-
jor me d hö gre kvalitet än d en som
an ges. Använ d d essutom inte oljor
som är märkta “ENERGY CONSER-
VING II” (ENERGIBESPARANDE II)
eller hö gre.
 Se till att ing a främmande föremål
kommer ner i vevhuset.
14. Kontrollera om O-ringen är skadad och byt ut den om det behövs.
1. O-ring
1. Momentnyckel
Åtdra gnin gsmoment:
Oljefilterinsats: 17 N·m (1.7 kgf·m, 12 lb·ft)
1
Åtdra gnin gsmoment:
Oljeavtappningsplugg (vevhus):
20 N·m (2.0 kgf·m, 14 lb·ft)
Oljeavtappningsplugg (oljetank): 20 N·m (2.0 kgf·m, 14 lb·ft)
Rekommen derad motorolja:
Se sidan 8-1.
Oljemän gd:
Oljebyte: 3.10 L (3.28 US qt, 2.73 Imp.qt)
Med byte av oljefilter: 3.40 L (3.59 US qt, 2.99 Imp.qt)
UBP8M0M0.book Page 12 Thursday, December 8, 2016 5:17 PM
