2017 YAMAHA VX CRUISER HO ESP

Funcionamento dos instrumentos
40
PJU43760
Centro de informações
multifunções
O centro de informações multifunções apre-
senta várias informações sobre o veículo
aquático.
Ativação do centro de informações multi-
funções
Quando o centro de informações multifun-
ções é ativado, acendem-se todos os seg-
mentos do visor. Após 2 segundos, as luzes
avisadoras no visor de informações apagam-
se e o centro começa a funcionar normal-
mente.
Se apenas for ativado o centro de informa-
ções multifunções, a luz indicadora “WAR-
NING” pisca uma vez.
OBSERVAÇÃO:
A luz indicadora “UNLOCK” também se
acende como parte da operação inicial.
A luz indicadora “UNLOCK” apaga-se quan-
do o motor é ligado.
Estado de espera do centro de informa-
ções multifunções
Se não for efetuada nenhuma operação no
centro de informações multifunções no espa-
ço de 25 segundos após o motor ser desliga-do, o centro desliga-se e entra em estado de
espera. Quando o motor volta a ser ligado, os
visores são repostos no estado em que se
encontravam antes de o centro se ter desli-
gado e, depois, o centro começa a funcionar
normalmente.
PJU35027Visor de informações
O visor de informações apresenta as condi-
ções de operação do veículo aquático.
PJU43831Velocímetro
O velocímetro indica a velocidade do veículo
aquático em relação à água.
Alternando as unidades de visualização, a
velocidade pode ser indicada em quilóme-
tros por hora “km/h” ou em milhas por hora
“MPH”.
1Luz indicadora “UNLOCK”
2Visor de informações
3Luz indicadora “L-MODE”
4Luz indicadora “WARNING”
123
4
1Conta-rotações
2Ve lo cí m e t ro
3Luz avisadora da pressão do óleo
4Luz avisadora de sobreaquecimento do
motor
5Luz avisadora de verificação do motor
6Indicador do seletor do sentido de marcha
7Luz avisadora de nível de combustível
baixo
8Indicador do nível de combustível
12
345768
UF4E71P0.book Page 40 Tuesday, June 14, 2016 10:16 AM

Requisitos de operação e manuseamento
56
PJU40291
Requisitos do óleo do motorPJU41513Óleo do motor
ADVERTÊNCIA
PCJ00282
Utilizar unicamente óleo para motores a 4
tempos. A utilização de óleo para motores
a 2 tempos pode danificar seriamente o
motor.
OBSERVAÇÃO:
Quando o motor é utilizado a velocidades
elevadas, pode haver consumo de algum
óleo do motor. O nível de óleo do motor tem
de ser verificado.

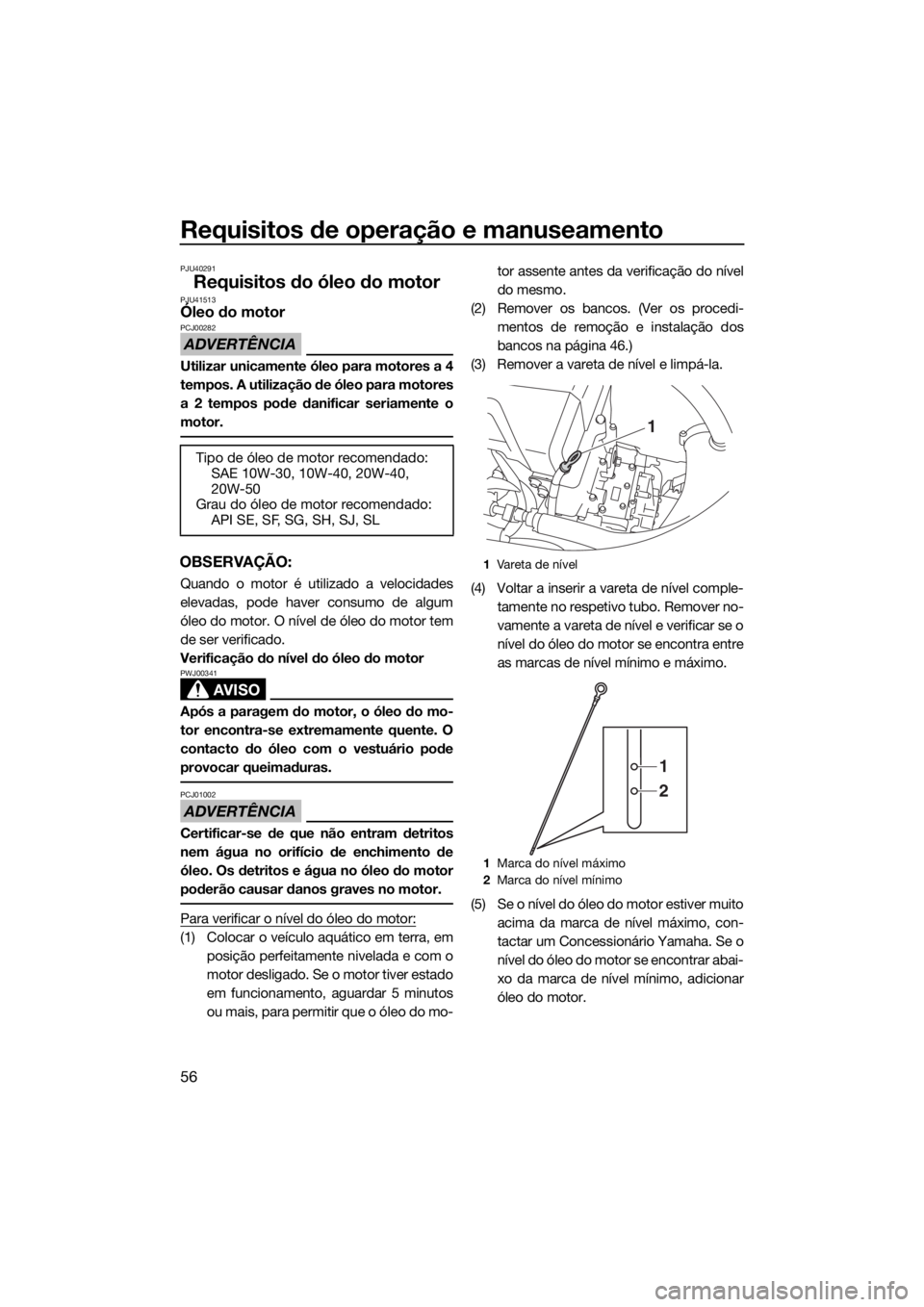

Verificação do nível do óleo do motor
AVISO
PWJ00341
Após a paragem do motor, o óleo do mo-
tor encontra-se extremamente quente. O
contacto do óleo com o vestuário pode
provocar queimaduras.
ADVERTÊNCIA
PCJ01002
Certificar-se de que não entram detritos
nem água no orifício de enchimento de
óleo. Os detritos e água no óleo do motor
poderão causar danos graves no motor.
Para verificar o nível do óleo do motor:
(1) Colocar o veículo aquático em terra, em
posição perfeitamente nivelada e com o
motor desligado. Se o motor tiver estado
em funcionamento, aguardar 5 minutos
ou mais, para permitir que o óleo do mo-tor assente antes da verificação do nível
do mesmo.
(2) Remover os bancos. (Ver os procedi-
mentos de remoção e instalação dos
bancos na página 46.)
(3) Remover a vareta de nível e limpá-la.
(4) Voltar a inserir a vareta de nível comple-
tamente no respetivo tubo. Remover no-
vamente a vareta de nível e verificar se o
nível do óleo do motor se encontra entre
as marcas de nível mínimo e máximo.
(5) Se o nível do óleo do motor estiver muito
acima da marca de nível máximo, con-
tactar um Concessionário Yamaha. Se o
nível do óleo do motor se encontrar abai-
xo da marca de nível mínimo, adicionar
óleo do motor. Tipo de óleo de motor recomendado:
SAE 10W-30, 10W-40, 20W-40,
20W-50
Grau do óleo de motor recomendado:
API SE, SF, SG, SH, SJ, SL
1Va ret a de n í v el
1Marca do nível máximo
2Marca do nível mínimo
1
1
2
UF4E71P0.book Page 56 Tuesday, June 14, 2016 10:16 AM

Requisitos de operação e manuseamento
57
(6) Desapertar o tampão do óleo do motor e
removê-lo.
(7) Adicionar lentamente óleo do motor.
OBSERVAÇÃO:
A diferença entre as marcas de nível mínimo
e máximo da vareta de nível é equivalente a
cerca de 1 L (1.06 US qt, 0.88 Imp.qt) de óleo
do motor.
(8) Aguardar cerca de 5 minutos para permi-
tir que o óleo do motor assente e verificar
novamente o nível do óleo do motor.
(9) Repetir os passos 3–8 até que o óleo do
motor fique a um nível adequado.
(10) Instalar com firmeza o tampão do óleo
do motor, apertando-o completamente.
(11) Instalar firmemente os bancos nas res-
petivas posições originais.
PJU40022
Drenagem da água do porão
ADVERTÊNCIA
PCJ01302
Não deixar o motor trabalhar à aceleração
máxima se houver bojo no compartimento
do motor. A água do porão pode saltar
para o motor, o que poderá resultar em
danos graves.
PJU44260Drenagem da água do porão em terra
Para drenar a água do porão em terra:
(1) Desapertar e remover os bujões de dre-
nagem da popa.
(2) Para a drenagem da água do porão do
compartimento do motor, elevar a proa
do veículo aquático, por exemplo, colo-
cando-o numa inclinação.
(3) Após a água do porão ter saído pelos
orifícios dos bujões de drenagem da po-
pa, limpar a humidade restante do com-
partimento do motor com um pano seco.
(4) Verifique que os bujões de drenagem da
popa e os respetivos anéis de vedação
em O não estão danificados e que não
existem detritos nas roscas nem nos
anéis de vedação em O dos bujões.
ADVERTÊNCIA: Antes da instalação
dos bujões de drenagem da popa, lim-
par as roscas e os anéis de vedação
em O dos bujões de modo a remover1Tampão do óleo do motor
1
1Bujão de drenagem da popa
1
UF4E71P0.book Page 57 Tuesday, June 14, 2016 10:16 AM

Operação pela primeira vez
60
PJU36666
Rodagem do motor
ADVERTÊNCIA
PCJ00432
A não realização da rodagem do motor
poderá resultar numa vida reduzida ou até
mesmo graves danos no motor.
A rodagem do motor é fundamental para que
os diversos componentes do motor sofram o
desgaste inicial, de modo a ficarem ajusta-
dos com as tolerâncias funcionais especifi-
cadas. A rodagem do motor assegura um
correto desempenho e uma maior durabilida-
de dos componentes.
Para efetuar a rodagem do motor:
(1) Verificar o nível do óleo do motor. (Ver as
informações sobre a verificação do nível
do óleo do motor na página 56.)
(2) Colocar o veículo na água e ligar o mo-
tor. (Ver mais informações sobre o arran-
que do motor na página 73.)
(3) Durante os primeiros 5 minutos, condu-
zir com o motor a uma velocidade de
2000 r/min.
(4) Nos 30 minutos seguintes, conduzir com
o motor a uma velocidade inferior a
5000 r/min.
(5) Depois, durante 1 hora, conduzir com o
motor a uma velocidade inferior a
6000 r/min.
Quando terminar o período de rodagem do
motor, o veículo aquático pode ser utilizado
normalmente.
UF4E71P0.book Page 60 Tuesday, June 14, 2016 10:16 AM

Verificações pré-operação
63
PJU32282
Pontos de verificação pré-
operação
PJU42383Verificações prévias ao lançamento
Executar as verificações prévias ao lança-
mento da lista de verificações pré-operação
com o veículo em terra.
Para efetuar as verificações prévias ao lança-
mento:
(1) Remover os bancos e o compartimento
de armazenamento estanque amovível.
(Ver os procedimentos de remoção e
instalação dos bancos na página 46 e as
informações sobre o compartimento de
armazenamento estanque amovível na
página 51.)
(2) Efetuar as verificações e verificar se não
há quaisquer itens com anomalias ou
outros problemas.
(3) Após a conclusão destas verificações,
instalar firmemente o compartimento de
armazenamento estanque amovível e os
bancos nas respetivas posições origi-
nais.
PJU32334Verificação do compartimento do motor
AVISO
PWJ00462
A não ventilação do compartimento do
motor pode provocar um incêndio ou ex-
plosão. Não ligar o motor se houver algu-
ma fuga de combustível.
Ventilar o compartimento do motor. Deixar o
compartimento do motor aberto durante al-
guns minutos, de modo a permitir a saída de
quaisquer vapores de combustível.Verificar se não há danos no interior do com-
partimento do motor.
PJU34215Verificações do sistema de alimentação
AVISO
PWJ00382
As fugas de combustível podem resultar
em incêndio ou explosão.
Verificar regularmente a existência de
fugas de combustível.
Caso seja detectada alguma fuga de
combustível, o sistema de alimentação
deve ser reparado por um mecânico
qualificado. Reparações inadequadas
podem colocar em risco a segurança de
utilização do veículo.
Verificar se o sistema de alimentação não
apresenta danos, fugas ou outros proble-
mas.
Verificar:
Se o tampão e o vedante do combustível
têm danos.
Se o reservatório de combustível tem da-
nos ou fugas.
Se os tubos e ligações do combustível têm
danos ou fugas.
Se o tubo de respiro do reservatório de
combustível tem danos ou fugas.
PJU36875Verificação do nível de combustível
Verificar o nível de combustível no reservató-
rio de combustível.
UF4E71P0.book Page 63 Tuesday, June 14, 2016 10:16 AM

Verificações pré-operação
64
Adicionar combustível se for necessário. (Ver
as informações sobre o enchimento do reser-
vatório de combustível na página 53.)
PJU32424Verificação do purgador de água
Verificar se não há água acumulada no pur-
gador de água. Se houver água acumulada
no purgador de água, drená-la. (Ver as infor-
mações sobre a drenagem do purgador de
água na página 31.)
PJU40182Verificação do bloco motor
Verificar se o exterior do bloco motor apre-
senta danos ou outros problemas.
PJU36886Verificação do nível do óleo do motor
Certificar-se de que o nível do óleo do motor
se encontra entre as marcas de nível mínimo
e máximo da vareta de nível. (Ver as informa-ções sobre a verificação do nível do óleo do
motor na página 56.)PJU32456Verificação da água do porão
Verificar se não há água do porão acumulada
no compartimento do motor. Se houver água
do porão acumulada no compartimento do
motor, drená-la. (Ver as informações sobre a
drenagem da água do porão na página 57.)
PJU32485Verificações da bateria
Verificar se os terminais da bateria e o tubo
de respiro não estão danificados e se os ca-
bos da bateria e o tubo de respiro estão de-
vidamente ligados. AVISO! Se o tubo de
respiro estiver danificado, obstruído ou
1Purgador de água
11Va ret a de n í v el
1Marca do nível máximo
2Marca do nível mínimo
1
1
2
UF4E71P0.book Page 64 Tuesday, June 14, 2016 10:16 AM

Verificações pré-operação
65
não estiver devidamente ligado, pode
ocorrer um incêndio ou explosão.
[PWJ00452]
Verificar se o nível de eletrólito se encontra
entre as marcas de nível mínimo e máximo.
AVISO! Não operar o veículo com a bateria
sem carga suficiente para o arranque do
motor ou se apresentar sinais de falta de
corrente. A perda da corrente da bateria
pode deixar os ocupantes do veículo em
situação delicada, em locais afastados de
terra.
[PWJ01241]
Certificar-se de que a bateria se encontra
bem fixa no compartimento.
PJU32614Verificações do sistema de governo
Virar o guiador para a esquerda e para a di-
reita várias vezes para verificar se a desloca-
ção é suave e sem obstruções na totalidade
do percurso e se a folga não é excessiva.
Virar totalmente o guiador para a esquerda e
para a direita para verificar se a tubeira do
jato se move quando o guiador é virado e se
não há diferença entre as posições da tubeira
1Terminal negativo (–) da bateria: cabo preto
2Terminal positivo (+) da bateria: cabo
vermelho
3Tubo de respiro
1Marca do nível máximo
2Marca do nível mínimo
1
32
UF4E71P0.book Page 65 Tuesday, June 14, 2016 10:16 AM

Verificações pré-operação
68
mentos. (Ver informações sobre os comparti-
mentos de armazenamento na página 49.)
PJU43800Verificações do suporte, da cobertura e da
banda de fixação do extintor de incêndios
Verificar se o suporte, a cobertura e a banda
de fixação do extintor de incêndios não se
encontram danificados e se o extintor de in-
cêndios está bem fixo pela banda no respeti-
vo lugar. (Ver informações sobre o suporte, a
cobertura e a banda de fixação do extintor de
incêndios na página 51.)
PJU32544Verificação do extintor de incêndios
Verificar se existe um extintor de incêndios
carregado a bordo.
Para verificar o extintor de incêndios, ver as
instruções fornecidas pelo respetivo fabri-
cante. Manter sempre o extintor de incêndios
fixo no respetivo suporte e com a cobertura
colocada.
O veículo deve estar sempre equipado com
um extintor de incêndios. Este veículo não é
fornecido de origem com extintor de incên-
dios. Se não se possuir nenhum extintor,
contactar um Concessionário Yamaha ou um
fornecedor de extintores de incêndio a fim de
obter um com as características adequadas.
PJU40122Verificação do equipamento de segurança
Verificar se está a bordo o equipamento de
segurança exigido pelos regulamentos apli-
cáveis.
PJU32353Verificação do casco e convés
Verificar se o casco e o convés apresentam
danos ou outro problema.
PJU32657Verificações da tomada do jato
Verificar se a tomada do jato não está danifi-
cada nem obstruída com algas ou detritos.
Limpar a tomada do jato se estiver obstruída.
(Ver mais informações sobre a tomada do
jato na página 101.)
PJU43221Verificar a tubeira do jato e o defletor de
marcha à ré
Verificar a tubeira do jato e o deflector de
marcha à ré quanto a danos ou outros pro-
blemas.
PJU44250Verificação dos bujões de drenagem da
popa
Desapertar e remover os bujões de drena-
gem da popa e, depois, verificar se os bujões
e os anéis de vedação em O destes não es-
tão danificados e se não há detritos nas ros-
cas nem nos anéis de vedação em O dos
bujões. ADVERTÊNCIA: Antes da instala-
ção dos bujões de drenagem da popa, lim-
par as roscas e os anéis de vedação em O
dos bujões de modo a remover quaisquer
materiais estranhos, tais como sujidade
ou areia. Caso contrário, os bujões de dre-
nagem da popa podem ficar danificados e
permitir a entrada de água no comparti-
mento do motor. Verificar os anéis de ve-
dação em O dos bujões de drenagem da
popa e verificar se os bujões se encon-
tram bem apertados, antes de colocar o
veículo aquático na água. Caso contrário,
pode entrar água no compartimento do
UF4E71P0.book Page 68 Tuesday, June 14, 2016 10:16 AM
