Funktionen der Instrumente und Bedienungselemente
3-11
3
GAU70900

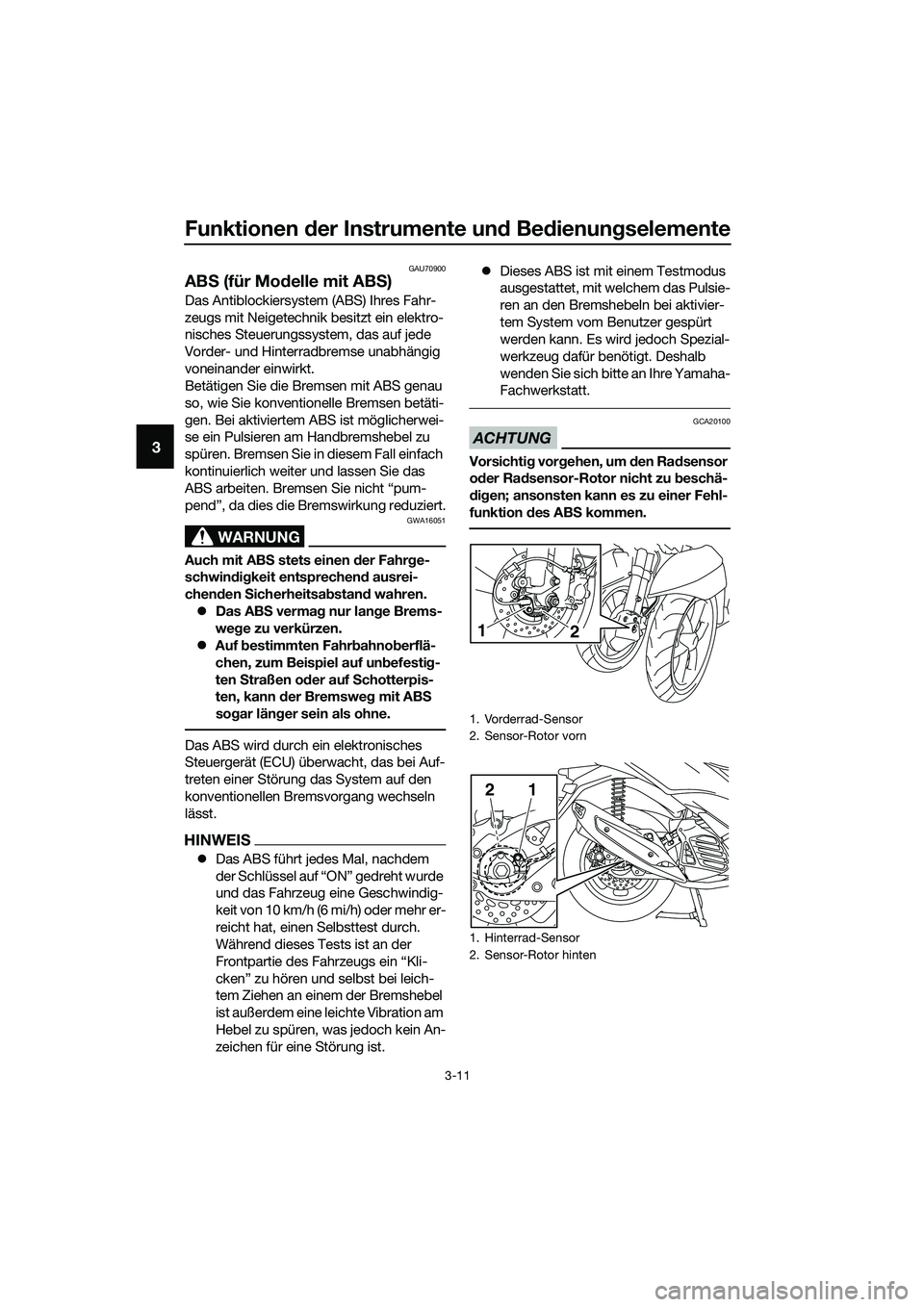

ABS (für Modelle mit ABS)
Das Antiblockiersystem (ABS) Ihres Fahr-
zeugs mit Neigetechnik besitzt ein elektro-
nisches Steuerungssystem, das auf jede
Vorder- und Hinterradbremse unabhängig
voneinander einwirkt.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel zu
spüren. Bremsen Sie in diesem Fall einfach
kontinuierlich weiter und lassen Sie das
ABS arbeiten. Bremsen Sie nicht “pum-
pend”, da dies die Bremswirkung reduziert.
WARNUNG
GWA16051
Auch mit ABS stets einen der Fahrge-
schwindigkeit entsprechend ausrei-
chenden Sicherheitsabstand wahren.
zDas ABS vermag nur lange Brems-
wege zu verkürzen.
zAuf bestimmten Fahrbahnoberflä-
chen, zum Beispiel auf unbefestig-
ten Straßen oder auf Schotterpis-
ten, kann der Bremsweg mit ABS
sogar länger sein als ohne.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.
HINWEIS
zDas ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr er-
reicht hat, einen Selbsttest durch.
Während dieses Tests ist an der
Frontpartie des Fahrzeugs ein “Kli-
cken” zu hören und selbst bei leich-
tem Ziehen an einem der Bremshebel
ist außerdem eine leichte Vibration am
Hebel zu spüren, was jedoch kein An-
zeichen für eine Störung ist. zDieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-
tem System vom Benutzer gespürt
werden kann. Es wird jedoch Spezial-
werkzeug dafür benötigt. Deshalb
wenden Sie sich bitte an Ihre Yamaha-
Fachwerkstatt.
ACHTUNG
GCA20100
Vorsichtig vorgehen, um den Radsensor
oder Radsensor-Rotor nicht zu beschä-
digen; ansonsten kann es zu einer Fehl-
funktion des ABS kommen.
1. Vorderrad-Sensor
2. Sensor-Rotor vorn
1. Hinterrad-Sensor
2. Sensor-Rotor hinten
12
12
UBR7G0G0.book Page 11 Tuesday, October 25, 2016 2:54 PM
Kundeninformation
9-2
9
GAU69910

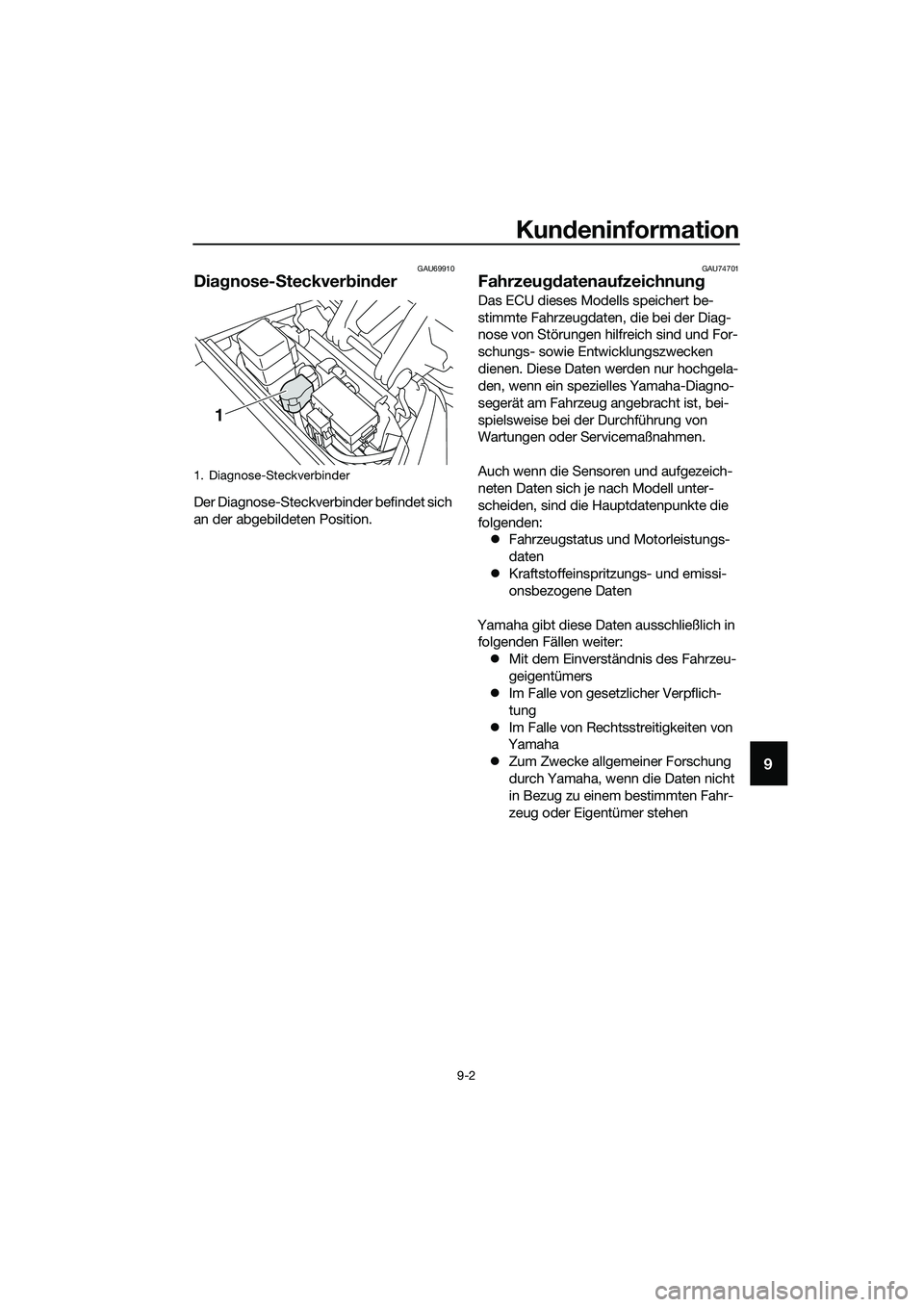

Diagnose-Steckverbinder
Der Diagnose-Steckverbinder befindet sich
an der abgebildeten Position.
GAU74701
Fahrzeugdatenaufzeichnung
Das ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und For-
schungs- sowie Entwicklungszwecken
dienen. Diese Daten werden nur hochgela-
den, wenn ein spezielles Yamaha-Diagno-
segerät am Fahrzeug angebracht ist, bei-
spielsweise bei der Durchführung von
Wartungen oder Servicemaßnahmen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unter-
scheiden, sind die Hauptdatenpunkte die
folgenden:
zFahrzeugstatus und Motorleistungs-
daten
zKraftstoffeinspritzungs- und emissi-
onsbezogene Daten
Yamaha gibt diese Daten ausschließlich in
folgenden Fällen weiter:
zMit dem Einverständnis des Fahrzeu-
geigentümers
zIm Falle von gesetzlicher Verpflich-
tung
zIm Falle von Rechtsstreitigkeiten von
Yamaha
zZum Zwecke allgemeiner Forschung
durch Yamaha, wenn die Daten nicht
in Bezug zu einem bestimmten Fahr-
zeug oder Eigentümer stehen
1. Diagnose-Steckverbinder
1
