2017 TOYOTA YARIS HATCHBACK dashboard

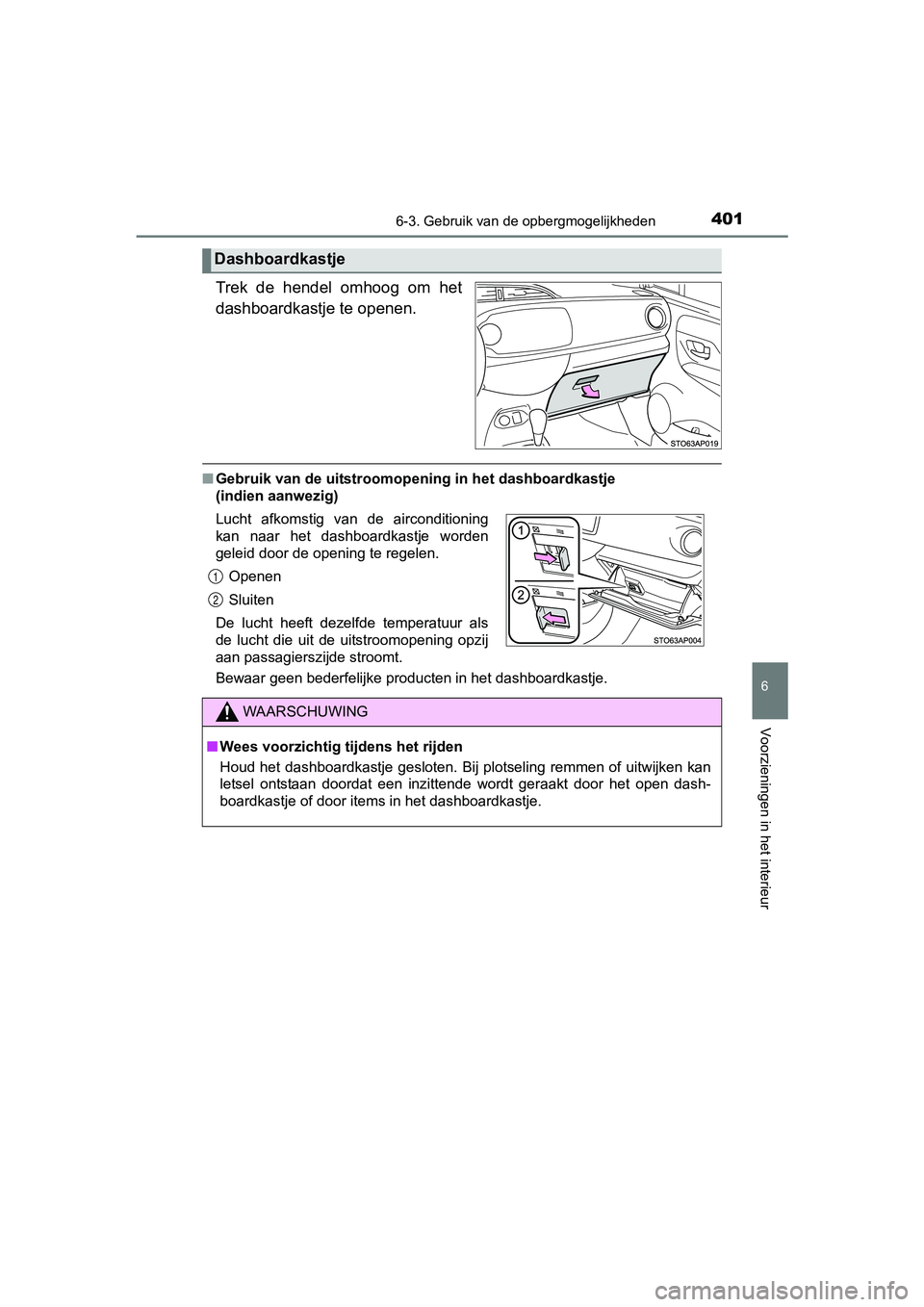

4016-3. Gebruik van de opbergmogelijkheden
6
Voorzieningen in het interieur
YARIS_HV_OM_Europe_OM52J66E
Trek de hendel omhoog om het
dashboardkastje te openen.
■Gebruik van de uitstroomopening in het dashboardkastje
(indien aanwezig)
Bewaar geen bederfelijke producten in het dashboardkastje.
Dashboardkastje
Lucht afkomstig van de airconditioning
kan naar het dashboardkastje worden
geleid door de opening te regelen.
Openen
Sluiten
De lucht heeft dezelfde temperatuur als
de lucht die uit de uitstroomopening opzij
aan passagierszijde stroomt.
WAARSCHUWING
■ Wees voorzichtig tijdens het rijden
Houd het dashboardkastje gesloten. Bij plotseling remmen of uit wijken kan
letsel ontstaan doordat een inzittende wordt geraakt door het open dash-
boardkastje of door items in het dashboardkastje.
1
2
YARIS_HV_OM_Europe_OM52J66E.book Page 401 Tuesday, November 14, 2017 5:07 PM

4257-1. Onderhoud en verzorging
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E
WAARSCHUWING
■Water in de auto
● Mors geen vloeistof in de auto, zoals op de vloer, in de ventilatieopeningen
van de hybridebatterij (tractiebatterij) of op de achterstoel. Anders kunnen
het batterijpakket, elektrische onderdelen en dergelijke defect raken of
vlam vatten.
● Voorkom dat onderdelen of de bedrading van het SRS in het interieur nat
worden. ( Blz. 44)
Een elektrische storing kan er voor zorgen dat de airbags worden geacti-
veerd of niet op de juiste wijze werken, waardoor ernstig letse l kan ont-
staan.
■ Reinigen van het interieur (met name het dashboard)
Gebruik geen autowas of lakcleaner. Het dashboard kan in de voo rruit wor-
den weerkaatst; hierdoor kan het gezichtsveld van de bestuurder worden
belemmerd wat een ernstig ongeval tot gevolg kan hebben.
■ Bij het uitvoeren van onderhoud aan de ventilatieopening en
het filter van het batterijpakket (tractiebatterij)
● Gebruik bij het reinigen geen water of andere vloeistoffen. Als het batte-
rijpakket nat wordt, bestaat er gevaar op schade aan het batter ijpakket,
waardoor brand kan ontstaan.
● Zet het contact UIT en schakel het hybridesysteem uit (conc) vo or het ver-
wijderen van de onderste kap van de achterbank (links).
YARIS_HV_OM_Europe_OM52J66E.book Page 425 Tuesday, November 14, 2017 5:07 PM

4267-1. Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E
OPMERKING
■Reinigingsmiddelen
● Gebruik de volgende reinigingsmiddelen niet, omdat ze verkleuring van
het interieur of strepen en beschadigingen van gelakte oppervla kken kun-
nen veroorzaken:
• Behalve de stoelen: Organische reinigingsmiddelen zoals wasben zine
of terpentine, alkalische of zuurhoudende middelen, textielverf of bleek-
middel
• Stoelen: Alkalische en zuurhoudende middelen, zoals thinner, wasben- zine of alcohol
● Gebruik geen autowas of lakcleaner. Het dashboard of andere gel akte
delen van het interieur kunnen beschadigd raken.
■ Voorkomen van beschadigin g van lederen bekleding
Neem de volgende voorzorgsmaatregelen in acht om beschadiging e n
vroegtijdige slijtage van lederen bekleding te voorkomen:
● Verwijder stof en vuil onmiddellijk van de bekleding.
● Stel de auto niet langdurig bloot aan direct zonlicht. Parkeer uw auto in de
schaduw, vooral bij warm weer.
● Leg geen vinyl of plastic voorwerpen of artikelen die was bevat ten op de
bekleding, aangezien ze bij hoge temperaturen in het interieur mogelijk
aan het leer vast blijven kleven.
■ Water op de vloerbedekking
Was de vloerbedekking van de auto niet met water.
Water dat in contact komt met elektrische onderdelen boven of o nder de
vloerbedekking, kan schade aan de verschillende systemen van de auto
veroorzaken, bijvoorbeeld aan het audiosysteem. Water kan boven dien
roest aan de carrosserie veroorzaken.
■ Bij het reinigen van de binnenzijde van de voorruit
(auto's met Toyota Safety Sense)
Raak de sensor voor niet aan ( Blz. 257).
Als de camera een kras heeft of wordt geraakt, werkt Toyota Saf ety Sense
mogelijk niet goed meer of veroorzaakt dit een storing.
■ Schoonmaken van de binnenzijde van de achterruit
● Maak de achterruit niet schoon met een ruitenreiniger; een derg elijk mid-
del kan de verwarmingsdraden beschadigen. Veeg de ruit voorzich tig
schoon met een doek en lauw water. Maak de ruit in horizontale richting
schoon, evenwijdig aan de verwarmingsdraden.
● Voorkom beschadiging van de verwarmingsdraden.
YARIS_HV_OM_Europe_OM52J66E.book Page 426 Tuesday, November 14, 2017 5:07 PM

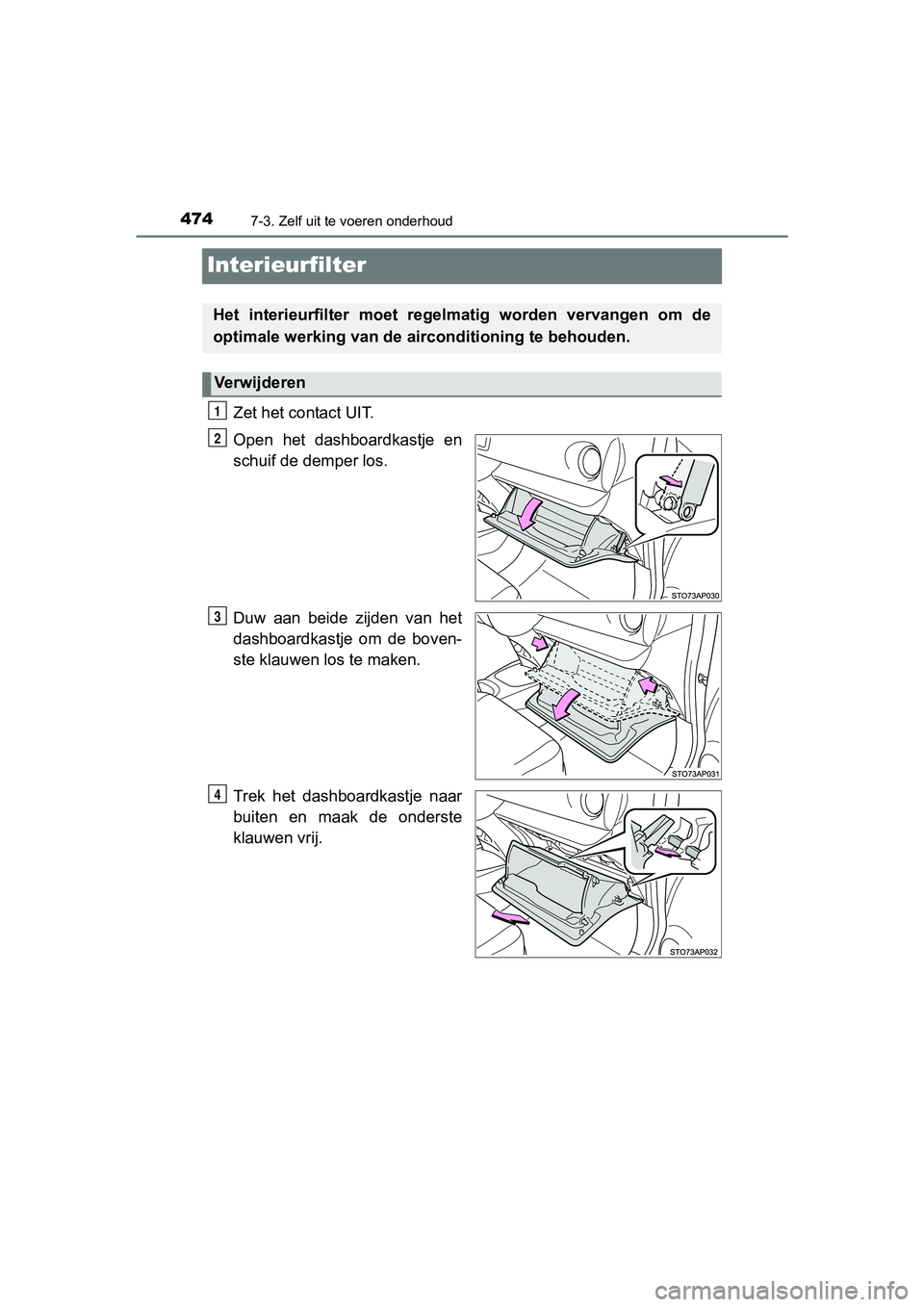

4747-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E
Interieurfilter
Zet het contact UIT.
Open het dashboardkastje en
schuif de demper los.
Duw aan beide zijden van het
dashboardkastje om de boven-
ste klauwen los te maken.
Trek het dashboardkastje naar
buiten en maak de onderste
klauwen vrij.
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de a irconditioning te behouden.
Verwijderen
1
2
3
4
YARIS_HV_OM_Europe_OM52J66E.book Page 474 Tuesday, November 14, 2017 5:07 PM

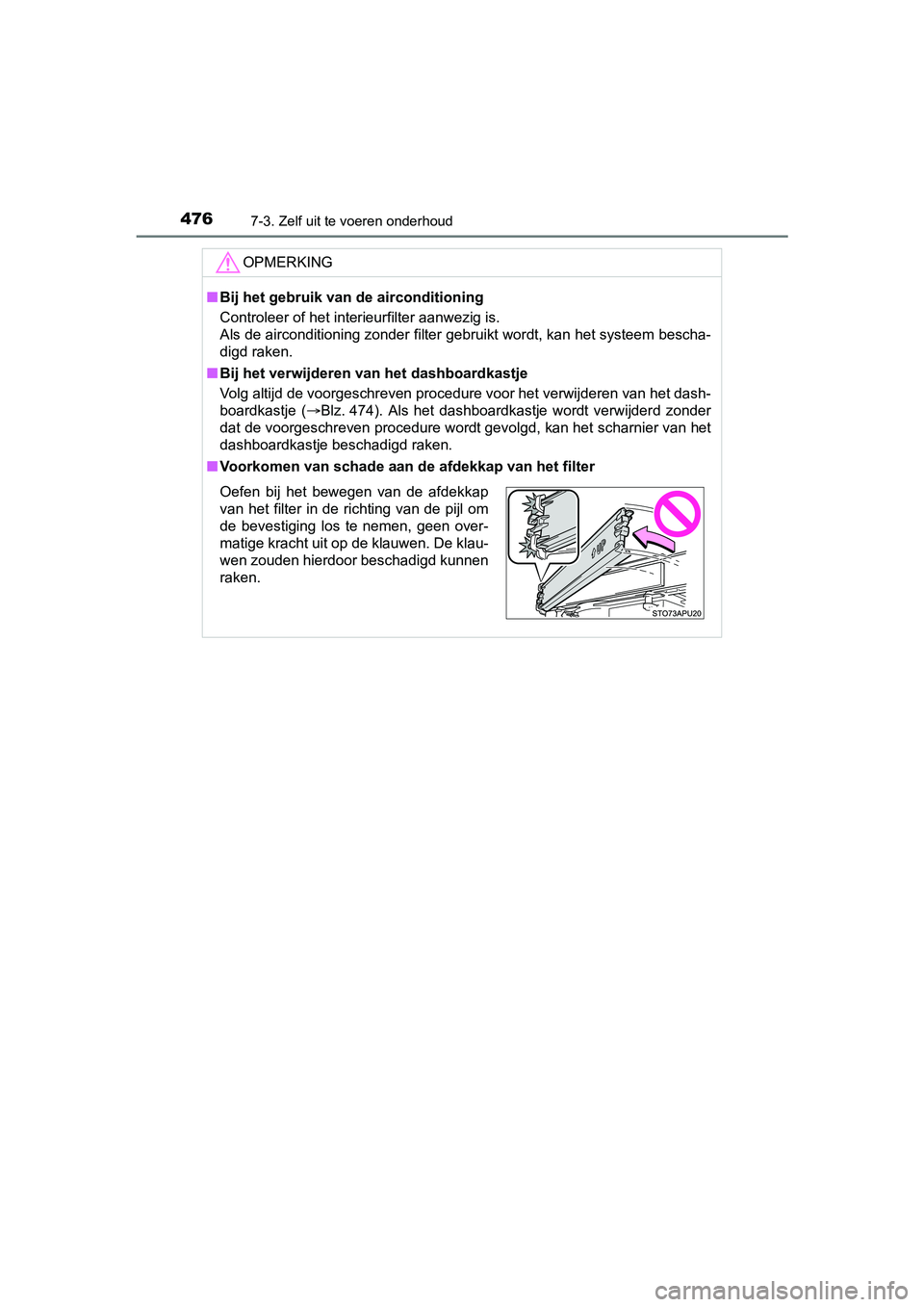

4767-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
■ Bij het verwijderen van het dashboardkastje
Volg altijd de voorgeschreven procedure voor het verwijderen va n het dash-
boardkastje ( Blz. 474). Als het dashboardkastje wordt verwijderd zonder
dat de voorgeschreven procedure wordt gevolgd, kan het scharnie r van het
dashboardkastje beschadigd raken.
■ Voorkomen van schade aan de afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. De klau-
wen zouden hierdoor beschadigd kunnen
raken.
YARIS_HV_OM_Europe_OM52J66E.book Page 476 Tuesday, November 14, 2017 5:07 PM

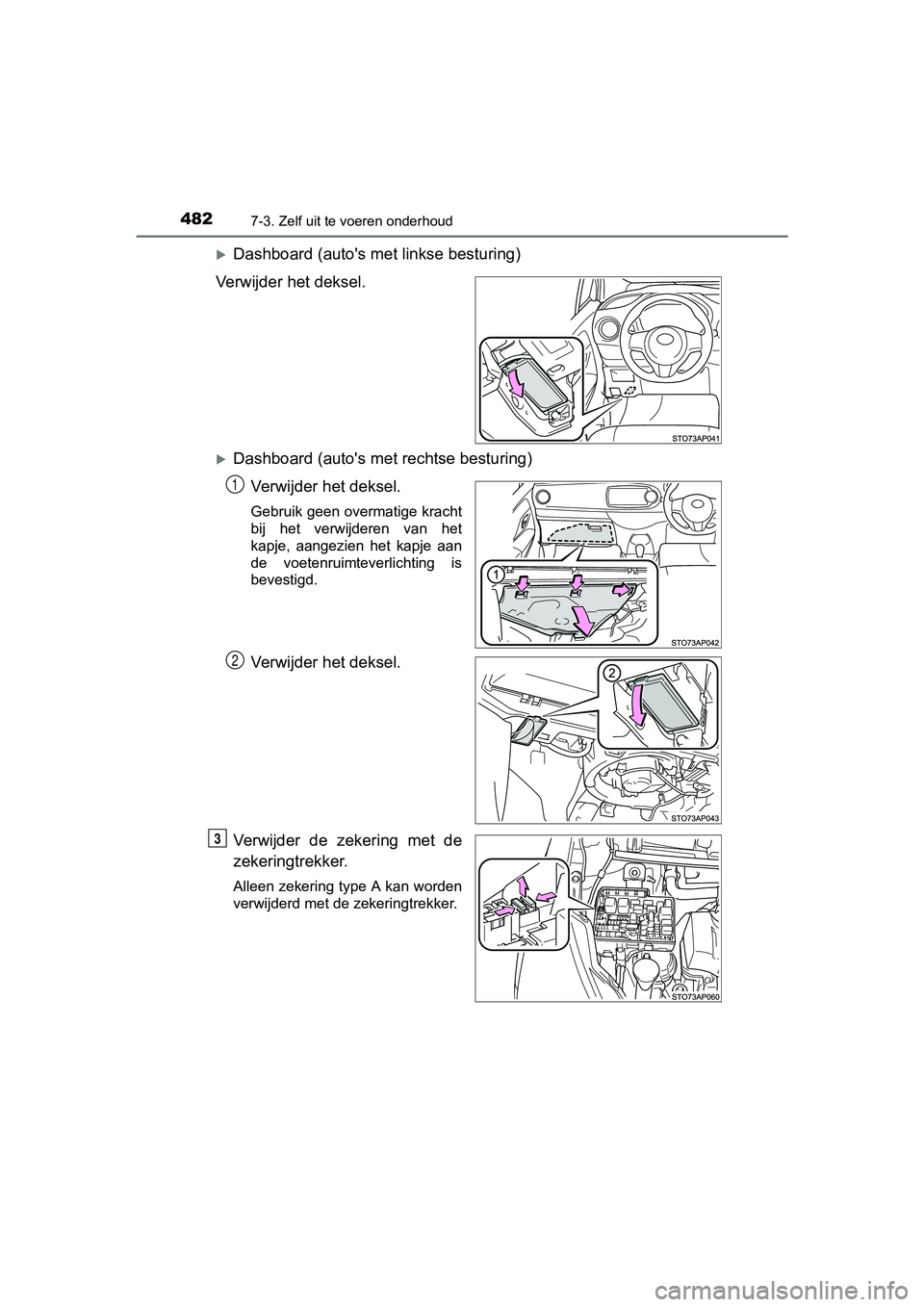

4827-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E
Dashboard (auto's met linkse besturing)
Verwijder het deksel.
Dashboard (auto's met rechtse besturing) Verwijder het deksel.
Gebruik geen overmatige kracht
bij het verwijderen van het
kapje, aangezien het kapje aan
de voetenruimteverlichting is
bevestigd.
Verwijder het deksel.
Verwijder de zekering met de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 482 Tuesday, November 14, 2017 5:07 PM

619Alfabetische index
YARIS_HV_OM_Europe_OM52J66E
Dagrijverlichting systeem ....... 241Vermogen ............................. 600
Vervangen
van lampen ................. 492, 502
Dagtellers ......................... 117, 122
Dashboardkastje ...................... 401
Derde remlicht Lampen vervangen ............... 502
Disc met WMA-bestanden
*.... 330
Display Energiemonitor...................... 133
Multi-informatie-display ....................... 121, 125
Reisinformatie ....................... 136
Rij-informatie ................. 122, 127
RSA (Road Sign Assist) ........ 293
Waarschuwingsmeldingen .... 531
Draaiknop
koplampverstelling................ 240 Elektrisch bedienbare
ruiten ...................................... 199
Blokkeerschakelaar ruitbediening ....................... 199
Klembeveiliging..................... 200
Werking................................. 199
Elektrische stuurbekrachtiging (EPS) ..... 303
Functie .................................. 303
Waarschuwingslampje .......... 519
Elektromotor Plaats ...................................... 86
Specificatie ........................... 592
Elektronische sleutel............... 140 Als de elektronische sleutel
niet goed werkt ................... 573
Energiebesparende functie ... 167
Vervangen van de batterij ..... 477
Energiemonitor ........................ 133
EPS (elektrische stuurbekrachtiging) .............. 303
Functie .................................. 303
Waarschuwingslampje .......... 519
EV-modus ................................. 229
Extra opbergvakken ................ 406
DE
*: Raadpleeg bij auto's met een navigatie-/multimediasysteem
de handleiding voor het navigatie- en multimediasysteem.
YARIS_HV_OM_Europe_OM52J66E.book Page 619 Tuesday, November 14, 2017 5:07 PM

621Alfabetische index
YARIS_HV_OM_Europe_OM52J66E
Identificatie ............................... 591Auto....................................... 591
Motor ..................................... 591
Informatie voor bij het tankstation ....................... 632
Initialisatie Bandenspanningswaar-schuwingssysteem ............ 454
Te initialiseren onderdelen .... 610
Inrijperiode, tips ...................... 205
Instapverlichting ...................... 399
Instrumentenpaneel......... 114, 117 Controlelampjes .................... 111
Multi-informatie-display ....................... 121, 125
Regelbare dashboardverlichting .. 115, 118
Tellers ........................... 114, 117
Waarschuwingslampjes ........ 109
Waarschuwingsmelding ........ 531
Interieurfilter............................. 474
Interieurverlichting .................. 398
Toets ..................................... 398
Vermogen ............................. 600
ISOfix-bevestigingssysteem ..... 65 Kentekenplaatverlichting ........ 238
Lampen vervangen ............... 498
Lichtschakelaar ..................... 238
Vermogen ............................. 600
Kilometerteller ................. 117, 122
Kinderslot ................................. 157
Klembeveiliging Elektrisch bedienbare
ruiten .................................. 200
Klok ................................... 123. 130
Knie-airbags ............................... 43
Koelsysteem ............................ 441 Oververhitting hybridesysteem .................. 581
Koelvloeistof ............................ 441
Controle ................................ 441
Inhoud ................................... 596
Rijden in de winter, voorbereidingen
en controles ........................ 313
Koelvloeistof
vermogensregeleenheid Controle ................................ 441
Inhoud ................................... 596
Radiateur .............................. 443
Rijden in de winter, voorbereidingen en
controles ............................. 313
Koelvloeistoftemperatuur waarschuwingslampje .......... 518
Koplampen ............................... 238 Automatic High Beam-systeem ..... .............. 287
Follow Me Home-systeem .... 239
Lampen vervangen ............... 488
Lichtschakelaar ..................... 238
Vermogen ............................. 600
Krik Krik, in auto ........................... 557
Plaatsen van een
garagekrik........................... 435
Krikslinger ........................ 539, 557
IK
YARIS_HV_OM_Europe_OM52J66E.book Page 621 Tuesday, November 14, 2017 5:07 PM
