2017 TOYOTA YARIS GRMN instrument panel

OM52J40NO
Bildeinnholds-
fortegnelseSøke ved hjelp av illustrasjon
1SikkerhetSørg for å lese gjennom dem
2InstrumentpanelSlik leser du målere, varsellamper, indikatorer osv.
3Bruk av
komponenteneÅpne og lukke dørene og vinduene, justeringer før
kjøring osv.
4KjøringFunksjoner og råd ved kjøring
5Funksjoner i
kupeenBruke funksjonene i kupeen osv.
6Vedlikehold
og stellVedlikehold og stell av bilen
7Hvis det oppstår
problemerHva du bør gjøre ved funksjonsfeil eller i en
nødssituasjon
8Kjøretøy-
spesifikasjonerBilspesifikasjoner, funksjoner som kan tilpasses osv.
StikkordregisterSøke ved hjelp av symptomer
Søke alfabetisk
OM52J40NO
OM52J40NO.book Page 1 Tuesday, December 19, 2017 3:36 PM

INNHOLD2
OM52J40NOTil informasjon ................................6
Slik leser du denne håndboken ......8
Lete opp et emne ...........................9
Bildeinnholdsfortegnelse ..............10
1-1. Sikker bruk
Før du begynner å kjøre ......20
For sikker kjøring .................22
Sikkerhetsbelter ...................24
SRS-kollisjonsputer .............31
Advarsler om eksos .............43
1-2. Barnesikkerhet Manuell av/på-bryter for kollisjonspute ................44
Ha med barn i bilen..............46
Barneseter ...........................47
1-3. Tyverisikringssystem Startsperre ...........................72
2. Instrumentpanel Indikatorer og varsellamper ......................74
Instrumenter og målere........78
Multiinformasjonsdisplay......82
Informasjon om drivstofforbruk ....................89 3-1. Informasjon om nøkler
Nøkler.................................. 94
3-2. Åpne, lukke og låse dørene
Sidedører ............................ 98
Bakluke ............................. 102
Smart inngangs- og startsystem...................... 107
3-3. Justere setene Forseter ............................. 115
Bakseter ............................ 117
Hodestøtter ....................... 120
3-4. Justere rattet og speilene Ratt.................................... 123
Innvendig speil .................. 125
Utvendige speil ................. 127
3-5. Åpne og lukke vinduene Elektriske vinduer .............. 132
1Sikkerhet
2Instrumentpanel
3Bruk av komponentene
OM52J40NO.book Page 2 Tuesday, December 19, 2017 3:36 PM

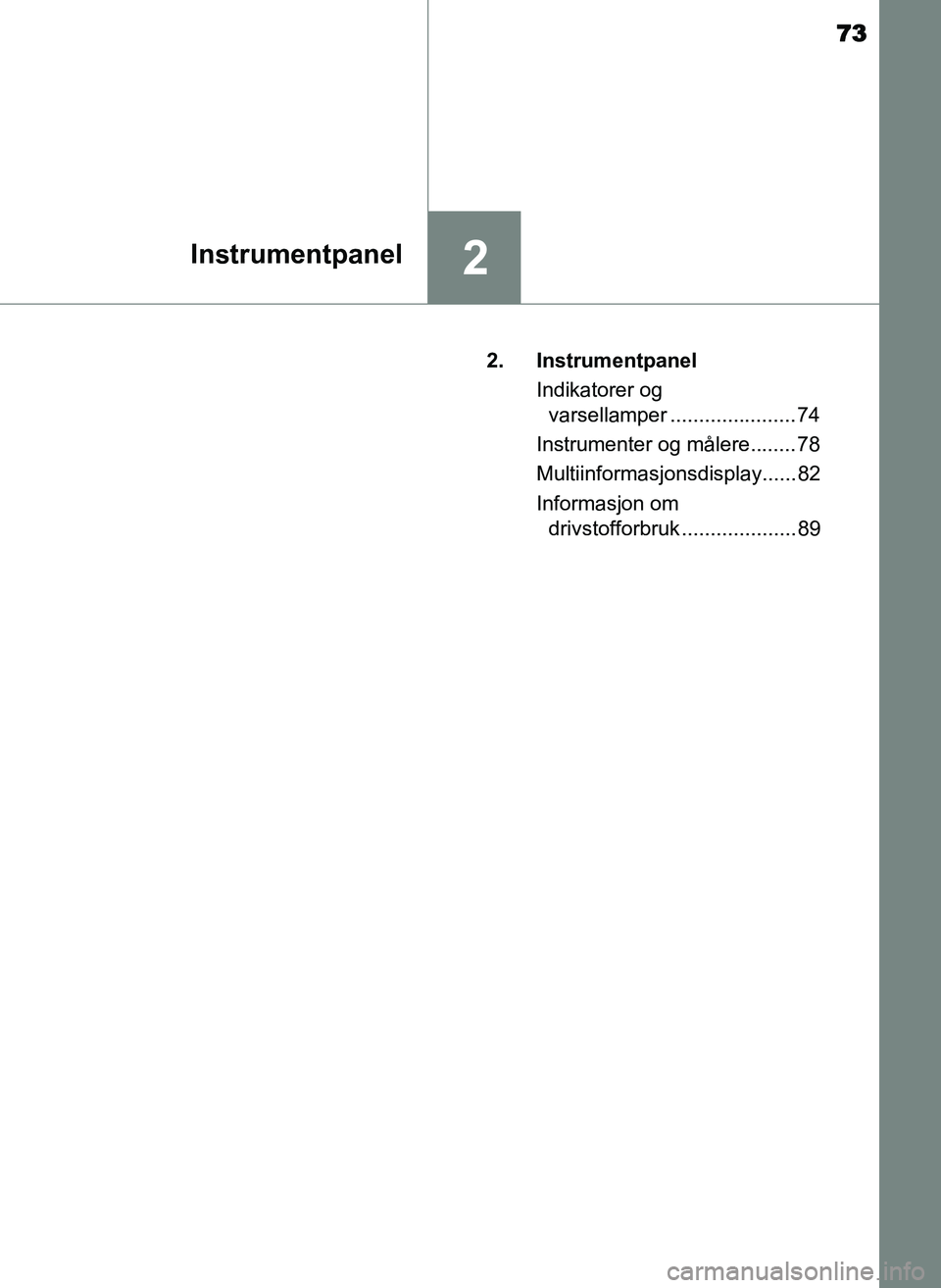

73
2Instrumentpanel
OM52J40NO2. Instrumentpanel
Indikatorer og varsellamper ......................74
Instrumenter og målere........ 78
Multiinformasjonsdisplay...... 82
Informasjon om drivstofforbruk .................... 89
OM52J40NO.book Page 73 Tuesday, December 19, 2017 3:36 PM

742. Instrumentpanel
OM52J40NO
Indikatorer og varsellamper
Indikatorene og varsellampene på instrumentpanelet og midtpa-
nelet gir føreren informasjon om status for bilens ulike systemer.
Følgende illustrasjon viser alle indikatorer og varsellys som de
ser ut når de er tent.
OM52J40NO.book Page 74 Tuesday, December 19, 2017 3:36 PM

752. Instrumentpanel
2
Instrumentpanel
OM52J40NO
Varsellampene gir føreren informasjon om feil i bilens systemer.
*1: Disse lampene tennes når tenningsbryteren settes i IG-ON-modus for åvise at en systemkontroll utføres. De slukkes når motoren har startet, eller
etter noen få sekunder. Hvis en lampe ikke tennes eller ikke slukkes, kan
det være en funksjonsfeil i et system. Få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
*2: Lampen lyser i multiinformasjonsdisplayet.
*3: Lampen tennes for å indikere en feil.
*4: Lampen lyser på midtpanelet.
Varsellamper
*1Varsellampe for bremse-
system ( →S. 285)*1Varsellampe for elektrisk
servostyring
(→S. 286)
*2
Varsellampe for ladesys-
tem ( →S. 285)*1, 3
Hjulslippindikator
(→S. 286)
*2Varsellampe for lavt
motoroljetrykk
(→S. 285)Varsellampe for lavt driv-
stoffnivå ( →S. 286)
*2Varsellampe for høy kjø-
levæsketemperatur
(→S. 285)Varsellampe for førers
og forsetepassasjerens
sikkerhetsbelte
(→S. 287)
*1
Varsellampe for funk-
sjonsfeil ( →S. 286)
*4Varsellamper for bakse-
tepassasjerenes sikker-
hetsbelter
(→S. 287)
*1Varsellampe for funk-
sjonsfeil i SRS-systemet
(→S. 286)*1
Hovedvarsellampe
(→S. 287)
*1Varsellampe for ABS
(→S. 286)
OM52J40NO.book Page 75 Tuesday, December 19, 2017 3:36 PM

762. Instrumentpanel
OM52J40NO
Indikatorene gir føreren informasjon om driftsstatus for bilens ulike
systemer.
*1: Disse lampene tennes når tenningsbryteren settes i IG-ON-modus for åvise at en systemkontroll utføres. De slukkes når motoren har startet, eller
etter noen få sekunder. Hvis en lampe ikke tennes eller ikke slukkes, kan
det være en funksjonsfeil i et system. Få bilen kontrollert av en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
*2: Indikatorlampen blinker for å vise at systemet er i drift.
*3: Lampen lyser i multiinformasjonsdisplayet.
*4: Denne lampen lyser på midtpanelet.
Indikatorer
Blinklysindikator
(→S. 154)*1, 2
Hjulslippindikator
(→S. 171)
Fjernlysindikator
( →S. 157)
*1
VSC OFF-indikator
(→S. 172)
Baklysindikator
( →S. 156)
*3Isvarselindikator
(→S. 78)
Indikator for tåkelys
foran
( →S. 161)
*4
Indikator for tåkelys bak
(→S. 161) ”PASSENGER AIR BAG”-indikator
(
→S. 44)
OM52J40NO.book Page 76 Tuesday, December 19, 2017 3:36 PM

772. Instrumentpanel
2
Instrumentpanel
OM52J40NO
ADVARSEL
■ Hvis varsellampen for et sikkerhetssystem ikke tennes
Hvis en varsellampe for et sikkerhetssystem, for eksempel ABS eller SRS,
ikke tennes når du starter motoren, kan det bety at systemet ikke vil gi noen
beskyttelse i en eventuell ulykke, noe som kan føre til alvorlige personska-
der. Hvis dette skjer, må du få bilen kontrollert av en autorisert Toyota-for-
handler, et verksted autorisert av Toyota eller et annet pålitelig verksted
umiddelbart.
OM52J40NO.book Page 77 Tuesday, December 19, 2017 3:36 PM

782. Instrumentpanel
OM52J40NO
Instrumenter og målere
Turteller
Viser motorhastigheten i omdreininger per minutt.
Utvendig temperaturmåler
Viser utetemperaturer mellom –40 °C og 50 °C. Indikatoren for lav utetem-
peratur tennes når omgivelsestemperaturen er 3 °C eller lavere.
Klokke
Viser nåværende klokkeslett. (→S. 86)
Speedometer
Viser bilens hastighet.
Drivstoffmåler
Viser resterende mengde drivstoff i tanken.
OM52J40NO.book Page 78 Tuesday, December 19, 2017 3:36 PM
