2-3. Använda strålkasta
re och vindrutetorkare
OM64517SE
nVindrutetorkare och sp olare kan aktiveras när
Modeller utan elektroniskt lås- och startsystem
Startknappen är i läge ”ON”.
Modeller med elektroniskt lås- och startsystem
Startknappen ”ENGINE START STOP” är i tändningsläge.

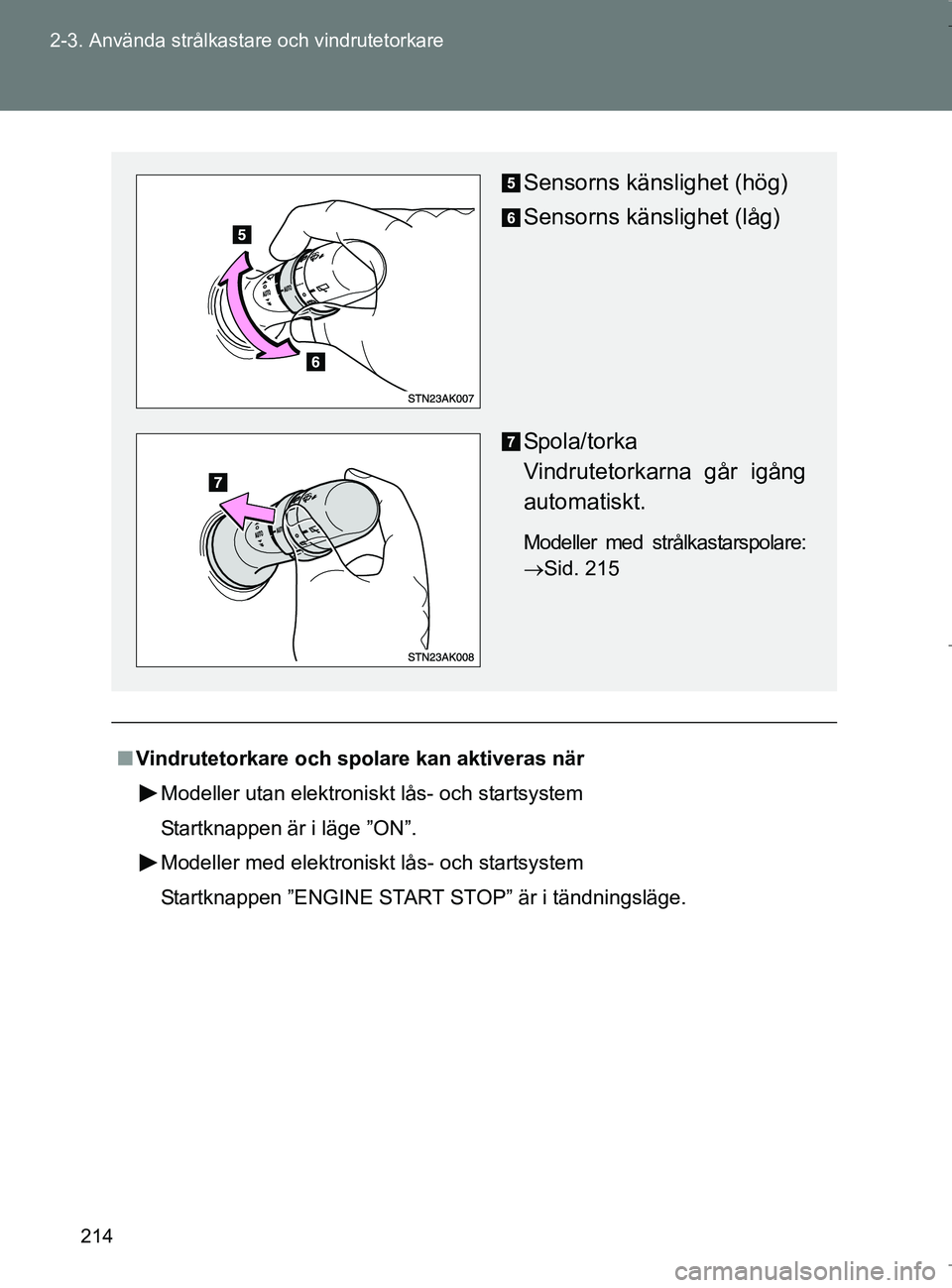

Sensorns känslighet (hög)
Sensorns känslighet (låg)
Spola/torka
Vindrutetorkarna går igång
automatiskt.
Modeller med strålkastarspolare:
Sid. 215
OM64517SE.book Page 214 Wednesday, December 7, 2016 4:10 PM

215
2-3. Använda strålkastare och vindrutetorkare
2
Under körning
OM64517SE
n
Strålkastarspolarnas funktion (i förekommande fall)
Modeller utan elektroniskt lås- och startsystem
När vindrutespolaren används med startknappen i läge ”ON”, och strålkast-
arna är tända, aktiveras strålkastarspolaren en gång. (Efteråt aktiveras
strålkastarspolarna automatiskt en gång var femte gång du använder
vindrutetorkarna.)
Dra spolarspaken bakåt 5 gånger för att använda strålkastarspolarna igen.
(Om strålkastarna släcks och därefter tänds igen och vindrutetorkarna är
igång aktiveras strålkastarspolarna en gång.)
Modeller med elektroniskt lås- och startsystem
När vindrutespolaren är i bruk medan startknappen ”ENGINE START STOP”
är i tändningsläge och strålkastarna är tända, aktiveras strålkastarspolaren
en gång. (Efteråt aktiveras strålkastarspolarna automatiskt en gång var
femte gång du använder vindrutetorkarna.)
Dra spolarspaken bakåt 5 gånger för att använda strålkastarspolarna igen.
(Om strålkastarna släcks och därefter tänds igen och vindrutetorkarna är
igång aktiveras strålkastarspolarna en gång.)
n Regnsensor (modeller med vind rutetorkare med regnsensor)
l Modeller utan elektroniskt lås- och startsystem:
Om torkarspaken vrids till läge när startknappen är i läge ”ON” gör
torkaren ett slag för att visa att AUTO-läget är aktiverat.
Om torkarnas känslighet ställs in högre kan torkaren slå ett slag för att
visa att känsligheten har ändrats.
l Regnsensorn bedömer regnmängden.
OM64517SE.book Page 215 Wednesday, December 7, 2016 4:10 PM

216
2-3. Använda strålkasta
re och vindrutetorkare
OM64517SE
lModeller med elektroniskt lås- och startsystem:
Om torkarspaken vrids till läge när startknappen ”ENGINE START
STOP” är i tändningsläge gör torkaren ett slag för att v\
isa att AUTO-läget
är aktiverat.
Om torkarnas känslighet ställs in högre kan torkaren slå ett slag för att
visa att känsligheten har ändrats.
l Om regndroppssensorns temperatur är minst 85 °C, eller högst –40 °C
kan auto-läget eventuellt inte användas. I så fall ska ett annat läge än
AUTO användas.
n Om ingen spolarvätska kommer ur munstycket
Kontrollera att munstyckena inte är igensatta och att det finns spolarvätska i
behållaren.
VA R N I N G
nVarning beträffande bruk av vindrutetorkare i AUTO-läge
Vindrutetorkarna kan oavsiktligt aktiveras om sensorn vidrörs eller om \
vind-
rutan utsätts för vibrationer i AUTO-läge. Var försiktig så att varken fingrarna
eller något annat fastnar i vindrutetorkarna.
n Varning beträffande användning av spolarvätska
Använd inte spolarvätska när det är kallt ute förrän vindrutan har värmts upp.
Vätskan kan frysa på vindrutan och orsaka dålig sikt. Det kan orsaka en
olycka som kan leda till svåra eller livshotande skador.
OBSERVERA
nNär vindrutan är torr
Använd inte torkarna eftersom vindrutan kan repas.
n Om spolarvätskebehållaren är tom
Använd inte vindrutespolaren om spolarvätskebehållaren är tom. Spolarpum-
pen kan överhettas.
n Om ingen spolarvätska kommer ur munstycket
Spolarpumpen kan ha skadats om du har tryckt spaken mot dig och hållit den
kvar onödigt länge.
OM64517SE.book Page 216 Wednesday, December 7, 2016 4:10 PM

220
2-4. Toyota Safety Sense
OM64517SE
Frontsensor
Frontsensorn är placerad på
vindrutans övre del. Den består av
två typer av sensorer, var och en
känner av den information som
behövs för att körstödssystemen
ska kunna fungera.Lasersensorer
Kamerasensor
2
VA R N I N G
nFrontsensor
Frontsensorn använder laser för att känna av fordon framför din bil. Frontsensorn
är klassificerad som en laserprodukt i klass 1M enligt standarden IEC 60825-1.
Under normala användningsförhållanden är dessa lasrar inte skadliga för det
nakna ögat. Det är emellertid nödvändigt att observera följande\
säkerhetså-
tgärder.
Försummelse kan resultera i blindhet eller svåra synskador. l Gör aldrig försök att ta isär frontsensorn för att undvika att utsättas för farlig
laserstrålning (t.ex. ta bort linserna). I isärtaget skick klassificeras frontsens-
orn som en laserprodukt i klass 3B enligt standarden IEC 60825-1. Klass
3B-lasrar är farliga och innebär risk för ögonskador vid direkt exponering.
OM64517SE.book Page 220 Wednesday, December 7, 2016 4:10 PM

221
2-4. Toyota Safety Sense
2
Under körning
OM64517SE
VA R N I N G
l
Gör inga försök att se in i frontsensorn med förstoringsglas, mikroskop
eller andra optiska instrument inom ett avstånd av under 100 meter.
Laserklass, dekal
Laser, informationsdekal
Laserstrålningsdata Max. medelstyrka: 45 mW
Pulsens varaktighet: 33 ns
Våglängd: 905 nm
Avvikelse (horisontell  vertikal): 28°  12°
OM64517SE.book Page 221 Wednesday, December 7, 2016 4:10 PM

222
2-4. Toyota Safety Sense
OM64517SE
VA R N I N G
n
Undvik funktionsstörning i frontsensorn
Observera följande säkerhetsanvisningar.
Frontsensorn kommer annars eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
l Håll alltid vindrutan ren. Om vindru tan är smutsig eller täckt av en oljig
hinna, vattendroppar, snö etc, ska den rengöras. Om vindrutans insida
framför frontsensorn är smutsig ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
l Fäst inga föremål som dekaler, transpa-
renta dekaler eller liknande framför
frontsensorn på vindrutans utsida
(skuggad yta på bilden).
A: Från vindrutans övre del till cirka
10 cm under frontsensorns nedre del
B: Cirka 20 cm (Cirka 10 cm till höger och vänster från frontsensorns mitt)
l Du ska varken installera eller fästa någ-
ot föremål under frontsensorn på vind-
rutans insida (skuggad yta på bilden).
A: Cirka 10 cm (från frontsensorns
nedre del)
B: Cirka 20 cm (Cirka 10 cm till höger och vänster från frontsensorns mitt)
OM64517SE.book Page 222 Wednesday, December 7, 2016 4:10 PM

223
2-4. Toyota Safety Sense
2
Under körning
OM64517SE
VA R N I N G
l
Om det är stor skillnad mellan utetemperaturen och temperaturen i kupén,
t.ex. på vintern, kan vindrutan lätt bli immig. Om delen av vindrutan som är
framför frontsensorn blir immig eller täckt av kondens eller is tänds eventu-
ellt varningslampan PCS och systemet stängs tillfälligt av. I sådant fall ska
du ta bort imman med vindrutans avimningsfunktion. ( Sid. 296, 306)
l Om den del av vindrutan som är framför frontsensorn är täckt med vatten-
droppar ska du ta bort dem med vindrutetorkarna. Om vattendropparna
inte blir helt borttagna minskas eventuellt frontsensorns funktion.
l Om vindrutetorkarna inte helt kan avlägsna vattendropparna från ytan på
vindrutan framför frontsensorn ska torkarbladen bytas ut. Om torkarbladen
behöver bytas ska du kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
l Fäst inte tonad film på vindrutan.
l Byt vindruta om den är skadad eller sprucken. Om vindrutan behöver
ersättas ska du kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
l Montera inte en antenn framför sensorn.
l Se till att frontsensorn inte blir våt.
l Se till att starkt ljus inte skiner in i frontsensorn.
l Se till att frontsensorn inte blir smutsig eller skadad. Låt inte fönsterputs
fastna på linsen när vindrutans insida rengörs. Vidrör inte heller linsen.
Om linsen är smutsig eller skadad bör du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
OM64517SE.book Page 223 Wednesday, December 7, 2016 4:10 PM

224
2-4. Toyota Safety Sense
OM64517SE
VA R N I N G
l
Utsätt inte frontsensorn för hårda stötar.
l Ändra inte frontsensorns installerade läge eller riktning, och ta inte bort
den.
l Ta inte isär frontsensorn.
l Montera inga elektroniska enheter eller enhet som avger starka elektriska
fält nära frontsensorn.
l Gör inga anpassningar av delar i bilen i närheten av frontsensorn (den
invändiga backspegeln, solskydden, etc) eller av taket.
l Sätt inte fast tillbehör på motorhuv, frontgrill eller främre stötfångare som
blockerar frontsensorn. Kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning för att få mer information.
l Om en surfbräda eller annat långt föremål placeras på taket, ska du se till
att frontsensorn inte blockeras.
l Modifiera inte strålkastarna eller annan belysning.
l Du ska varken fästa eller placera någonting på instrumentbrädan.
n Ytan på vindrutan där frontsensorn är placerad
Om vindrutan lätt blir immig kan rutan runt frontsensorn vara varm på grund
av att värmaren är igång. Om rutan vidrörs kan brännskador uppstå.
