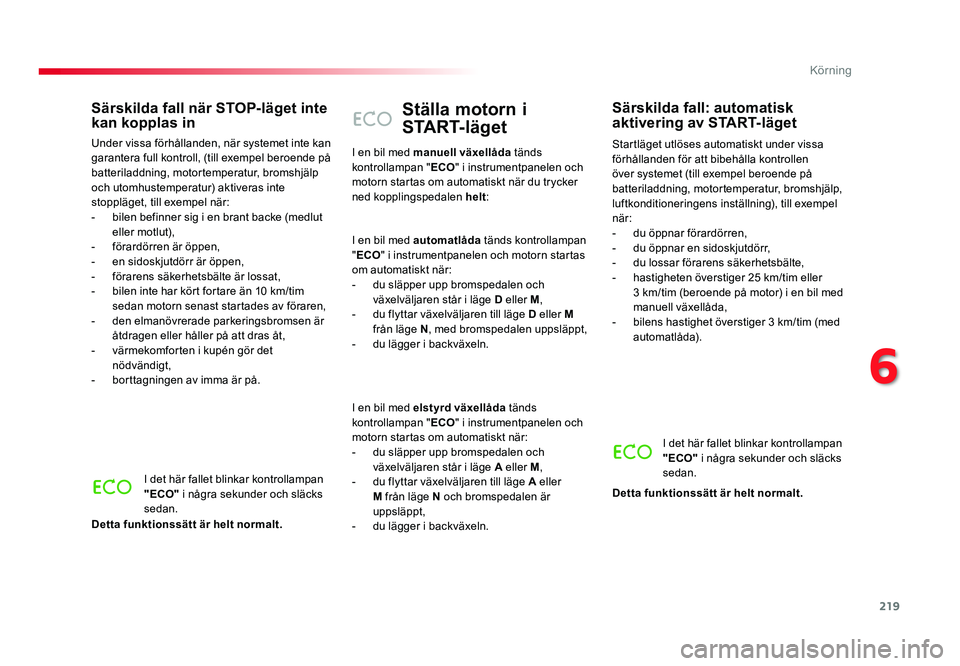

2017 TOYOTA PROACE stop start

219
Jumpy _sv_Chap06_conduite_ed01-2016
Ställa motorn i
START-läget
Startläget utlöses automatiskt under vissa
förhållanden för att bibehålla kontrollen
över systemet (till exempel beroende på
batteriladdning, motortemperatur, bromshjälp,
luftkonditioneringens inställning), till exempel
när:
- du öppnar förardörren,- du öppnar en sidoskjutdörr,- du lossar förarens säkerhetsbälte,- hastigheten överstiger 25 km/tim eller 3 km/tim (beroende på motor) i en bil med manuell växellåda,- bilens hastighet överstiger 3 km/tim (med automatlåda).
Särskilda fall: automatisk
aktivering av START-läget
I det här fallet blinkar kontrollampan
"ECO" i några sekunder och släcks
sedan.
Detta funktionssätt är helt normalt.
I en bil med manuell växellåda
tänds
kontrollampan " ECO" i instrumentpanelen och
motorn startas om automatiskt när du trycker
ned kopplingspedalen helt:
I en bil med automatlåda tänds kontrollampan
" ECO " i instrumentpanelen och motorn startas
om automatiskt när:
- du släpper upp bromspedalen och växelväljaren står i läge D eller M,- du flyttar växelväljaren till läge D eller M
från läge N, med bromspedalen uppsläppt,
- du lägger i backväxeln.
I en bil med elstyrd växellåda tänds
kontrollampan " ECO" i instrumentpanelen och
motorn startas om automatiskt när:
- du släpper upp bromspedalen och växelväljaren står i läge A eller M,- du flyttar växelväljaren till läge A eller
M från läge N och bromspedalen är
uppsläppt,
- du lägger i backväxeln.
Särskilda fall när STOP-läget inte
kan kopplas in
Under vissa förhållanden, när systemet inte kan
garantera full kontroll, (till exempel beroende på
batteriladdning, motortemperatur, bromshjälp
och utomhustemperatur) aktiveras inte
stoppläget, till exempel när:
- bilen befinner sig i en brant backe (medlut eller motlut),- förardörren är öppen,- en sidoskjutdörr är öppen,- förarens säkerhetsbälte är lossat,- bilen inte har kört fortare än 10 km/tim sedan motorn senast startades av föraren,- den elmanövrerade parkeringsbromsen är åtdragen eller håller på att dras åt,- värmekomforten i kupén gör det nödvändigt,- borttagningen av imma är på.
I det här fallet blinkar kontrollampan
"ECO" i några sekunder och släcks
sedan.
Detta funktionssätt är helt normalt.
Proace_Sweden.indb 21905/07/2016 16:30
6
Körning

220
Jumpy _sv_Chap06_conduite_ed01-2016
Aktivering/urkoppling
Med/utan bilradio
F Tryck på knappen och kontrollampan tänds. Systemet
är urkopplat.
F
Tryck på knappen och kontrollampan släcks. Systemet
är aktiverat.
För att koppla ur systemet:
Med pekskärm
Gå till menyn Körning
och aktivera/koppla ur
" Stop & Star t ".
Systemet återaktiveras automatiskt
varje gång motorn startas av föraren. Om urkopplingen har gjorts i STOP-
läget startas motorn om direkt. Öppna motorhuven
Före alla ingrepp under motorhuven ska
Stop & Start-systemet kopplas ur för
att undvika alla risker för personskador
som kan uppstå om START-läget
aktiveras automatiskt.
Körning på översvämmad körbana
Innan du kör över en översvämmad
körbana rekommenderar vi starkt att du
kopplar ur Stop & Start.
Läs råden under motsvarande rubrik för
mer råd om körning
, särskilt vad gäller
översvämmade vägar.
Så här aktiverar du systemet:
Proace_Sweden.indb 22005/07/2016 16:30
Körning

221
Jumpy _sv_Chap06_conduite_ed01-2016
Funktionsfel
Beroende på fordonets utrustning:
Låt en auktoriserad Toyota-åter försäljare eller
Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning
kontrollera det.
Om ett funktionsfel uppstår när motorn står i
STOP-läget kan bilen få motorstopp.
Alla kontrollampor i instrumenttavlan tänds.
Beroende på version kan också ett
meddelande visas för att be dig att ställa
växelspaken i läge N och trampa på
bromspedalen.
Stanna bilen, slå av tändningen och starta om. Stop & Start-systemet kräver ett
12 V-batteri med särskild teknik och specifika egenskaper.
Varningslampan på den här
knappen blinkar och ett meddelande
visas, åtföljt av en ljudsignal. Vid ett funktionsfel i systemet
blinkar kontrollampan i
instrumentpanelen. Allt arbete med den här batteritypen
måste utföras en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer och utrustning.
Läs under motsvarande rubrik för mer
information om 12 V-batteriet.
Proace_Sweden.indb 22105/07/2016 16:30
6
Körning

246
Jumpy _sv_Chap06_conduite_ed01-2016
Det här systemet kallas också automatisk nödbroms och syftet är att minska
krockhastigheten eller förhindra en
frontalkollision (mellan 5 och 140 km/h) om
föraren inte reagerar.
Med hjälp av radarn och kameran ingriper
systemet i bilens bromssystem.
Autonomous emergency
braking
Föraren kan när som helst ta kontroll över
fordonet genom att bestämt vrida på ratten och/
eller trampa ned gaspedalen.När systemet reglerar inbromsningen
kan det uppstå lätta vibrationer i
bromspedalen, vilket är helt normalt.
Om bilen stannat helt bibehålls den
automatiska bromsningen i 1 till
2 sekunder.Om bilen har manuell växellåda och
den har stannat helt efter en automatisk
nödbromsning kan den få motorstopp.
Om bilen har automatisk växellåda och
den har stannat helt efter en automatisk
nödbromsning, startar den igen.
Trampa då på bromspedalen.
Om den automatiska nödbromsningen
inte aktiveras varnas du genom att
kontrollampan lyser med fast sken och
ett meddelande visas.
Om radarn och kameran har upptäckt
ett fordon eller en fotgängare
blinkar kontrollampan när systemet
aktiveras.
Viktigt
: om den automatiska
nödbromsningen löses ut kan
du återta kontrollen över bilen
och bromsa med pedalen för
att komplettera eller avsluta den
automatiska bromsningen.
Utlösning av bromsningen kan justeras
med hänsyn till förarens körning,
rörelser av ratten eller hur gaspedalen
används.
Proace_Sweden.indb 24605/07/2016 16:30
Körning

265
Jumpy _sv_Chap07_info-pratiques_ed01-2016
Bränsletank
Öppna så här
Om bilen har Stop & Start ska du
aldrig tanka bilen när motorn står i
STOP-läget. Stäng alltid av tändningen
med nyckeln eller knappen "START/
STOP" med det nyckelfria lås- och
startsystemet.
F
Stäng alltid av motorn.
F Om bilen är utrustad med nyckelfritt lås- och startsystem ska bilen låsas upp.
F Öppna tankluckan.
Påfyllning
Minst 8 liter måste fyllas på för att
bränslenivåmätaren ska registrera det.
När du öppnar tanklocket kan det höras ett
ljud på grund av att luft sugs in i tanken.
Undertrycket är helt normalt och beror på
tätheten i bränslesystemet.
F
Skruva loss locket och placera det på
hållaren (på luckan).
F Stick in munstycket så långt det går
(och tryck undan metallspjället A).
F
Tanka. Försök inte fortsätta efter att munstycket har stoppat tre gånger, det kan
leda till funktionsstörningar.
F
Sätt tillbaka locket och stäng det genom att vrida det mot höger.
F Tryck på tankluckan för att stänga den igen (bilen måste vara upplåst).
F
Ta reda på vilken pump du ska använda för att erhålla rätt bränsle till din bil (anges på
dekalen som klistrats på luckan).
Tankvolym: ca
69 l i t e r.
F
Om bilen har en vanlig nyckel sätter du i den i låset och vrider åt vänster.
Proace_Sweden.indb 26505/07/2016 16:30
7
Praktisk information

276
Jumpy _sv_Chap07_info-pratiques_ed01-2016
MotorhuvenÖppna motorhuven så härStäng huven så här
F Ta bort stödstaget från stödpunkten.F Tryck fast stödstaget i sitt fäste.F Sänk huven och låt den sedan falla ned.F Dra i motorhuven för att kontrollera att den är ordentligt stängd.
F
Ta loss stödstaget ur sitt fäste och placera den i stödpunkten, så att motorhuven hålls
öppen.
Öppna inte motorhuven om det blåser
kraftigt.
Var försiktig när du hanterar det
utvändiga reglaget och stödstaget om
motorn är varm (risk för brännskada).
Det är absolut förbjudet
att använda
högtryckstvätt i motorrummet.
Elsystemet kan skadas. Kylfläkten kan sättas igång efter att
motorn stängts av. Var försiktig så
att inga föremål eller kläder fastnar i
fläktbladen.
F
Vippa reglaget uppåt och lyft sedan motorhuven.
F
Öppna dörren.
F Dra i handtaget nedtill på dörrinfattningen mot dig.
Koppla ur Stop & Start före alla ingrepp
under motorhuven för att undvika alla
risker för skador som kan uppstå vid en
automatisk övergång till START-läget.
Proace_Sweden.indb 27605/07/2016 16:30
Praktisk information

285
Jumpy _sv_Chap07_info-pratiques_ed01-2016
Rekommendationer för lagring
Förvara inte flaskor med AdBlue® i
bilen.
AdBlue
® fryser vid temperaturer under cirka
-11°C och försämras över 25°C. Förvara
flaskorna svalt och låt dem inte utsättas för
direkt solljus.
Under dessa förhållanden kan vätskan förvaras
i minst ett år.
Om vätskan har frusit kan den användas efter
att ha tinats upp helt i rumstemperatur.
Påfyllning
Se till att bilen är parkerad på ett plant,
horisontalt underlag innan påfyllning.
F
Slå ifrån tändningen och ta ut nyckeln eller stäng av motorn genom att trycka på
knappen START/STOP om bilen har denna
utrustning.
F
För att komma åt AdBlue®-tanken öppnar
du den vänstra dörren.
F
Dra nedifrån i den svarta kåpan.
F Vrid det blåa locket ett sjättedels varv moturs.
F Ta loss locket genom att dra det uppåt.
Släng aldrig AdBlue®-flaskorna
tillsammans med hushållssoporna.
Lägg dem i en container avsedd för
detta ändamål eller ta med dem tillbaka
till försäljningsstället.
Kontrollera att bilens temperatur är
högre än -11°C om det är kallt ute. Om
temperaturen är lägre fryser AdBlue
®-
vätskan och kan inte fyllas på. Ställ in
bilen i garaget under några timmar för
att kunna fylla på.
Proace_Sweden.indb 28505/07/2016 16:30
7
Praktisk information

286
Jumpy _sv_Chap07_info-pratiques_ed01-2016
F Om det visar sig, när du tagit bort flaskan, att tillsatsen har runnit över ska du torka av
kring tankens mynning med en fuktig trasa.Om tillsatsen har stänkt ska du genast
skölja med kallt vatten eller torka med
en fuktig trasa.
Om tillsatsen har kristalliserats kan du
ta bort det med en svamp och varmt
vatten.
F
Sätt tillbaka det blå locket på tankens mynning och vrid det ett sjättedels varv
medurs, tills det tar stopp. Viktigt: Vid påfyllning efter det att
tillsatsen har tagit slut vilket signaleras
med meddelandet ”Top up emissions
additive: Starting prevented” måste
du vänta 5 minuter innan du slår
på tändningen igen utan att öppna
förardörren, låsa upp bilen, sätta in
fjärrkontrollnyckeln i tändningslåset eller
placera den nyckeln till de elektroniska
lås- och startsystemet i bilen.
Slå på tändningen, vänta 10 sekunder
och starta sedan motorn.
F
Ta fram flaskan med AdBlue®. Efter att
ha kontrollerat sista förbrukningsdag
ska du noggrant läsa instruktionerna för
användning som står på etiketten innan
du börjar hälla flaskans innehåll i bilens
AdBlue
®-tank.
Isbildning i AdBlue
®
AdBlue® fryser vid temperaturer under
cirka -11 °C.
I SCR-systemet finns en funktion som
värmer AdBlue
®-tanken, vilket ger
möjlighet att köra bilen i mycket låga
temperaturer. F Sätt tillbaka den svarta kåpan, börja uppifrån.
F Stäng dörren.
Proace_Sweden.indb 28605/07/2016 16:30
