2017 TOYOTA PRIUS PLUG-IN HYBRID display

2053. Instrumentpanel
OM47A89NO
3
Instrumentpanel
Multiinformasjonsdisplay
Informasjon knyttet til hvert ikon i
den øvre delen av multiinforma-
sjonsdisplayet kan vises ved å
bruke målerkontrollbryterne til å
velge ikonet.
Ikoner vises når du trykker på
eller på målerkontrollbryterne
og slår av rett etter at du har trykt
på bryteren.
Skjermbilder koblet til bilfunksjoner kan vises automatisk avhengig av drift-
sstatusen til de tilhørende funksjonene.
Et utvalg av informasjon knyttet til bilen kan vises, inkludert
driftsstatusen til hvert system og data knyttet til miljøvennlig
kjøring, og innstillingene til hvert system kan endres i henhold
til brukerpreferanser.
Displayelementer
OM47A89NO.book Page 205 Friday, January 13, 2017 12:31 PM

2063. Instrumentpanel
OM47A89NO
*: Når det er en varselmelding som kan vises, skifter fargen på til oran-sje.
MenyikonerInnholdSide
Kjøreinformasjon Energimonitoren som viser driftsstatusen til
hybridsystemet, eller annen informasjon som
strømforbruk og drivstofforbruk vises. S. 207
Navigasjonssystemkoblet display Informasjon i forbindelse med navigasjons-
systemet vises. S. 226
Audiosystemkoblet display
Innstillingene for audiosystemet kan endres.S. 226
Innstillingsskjermbilde for klimaanleggInnstillingene for klimaanlegg kan endres.S. 227
Informasjon om hjelpesystemet for sikker
kjøring
Informasjon knyttet til hjelpesystemer som
LDA (Lane Departure Alert med styrekontroll)
og dynamisk radarcruisekontroll med topp-
hastighetsområde vises.
S. 231
Varselmeldingsdisplay*
Varselmeldingene vises.S. 231
InnstillingsdisplayInnstillingene til bilens funksjoner, målervis-
ning osv., kan endres.
S. 232
OM47A89NO.book Page 206 Friday, January 13, 2017 12:31 PM

2073. Instrumentpanel
3
Instrumentpanel
OM47A89NO
Trykk på eller på målerkontrollbryterne og velg ikonet til det
ønskede elementet.
Det valgte ikonet lyser og visningen skifter til informasjonsskjermbildet.
Hvis RSA (Road Sign Assist) (veiskiltassistent) og hastighetsbegrenser er
av, kan underskjermbildet i hoveddisplayet også velges. (S. 201)
Trykk på eller på målerkontrollbryterne for å skifte elemen-
tene til visningen.
Trykk på i skjermbildene
når du vil velge eller bekrefte et
element.
I skjermbilder med fanevisning,
velger du fanevisning ved å trykke
på , og skjermbildevisningen
kan endres ved å trykke på
eller på målerkontrollbryterne.
Trykk på for å gå tilbake til forrige skjermbilde.
Når velges, kan følgende info rmasjon vises ved å trykke på
eller på målerk ontrollbryterne.
l Energimonitor ( S. 208)
l Hybridsystemindikator ( S. 211)
l ”Fuel Consumption Record” ( S. 219)
l ”Drive Monitor” ( S. 222)
l ”Drive Monitor 2” ( S. 223)
l ”Eco-Diary” ( S. 224)
Grunnleggende bruk
1
2
Fanevisning
3
Kjøreinformasjon
4
OM47A89NO.book Page 207 Friday, January 13, 2017 12:31 PM

2083. Instrumentpanel
OM47A89NO
uEnergimonitor
Energimonitoren kan brukes til å kontrollere bilens kjørestatus, drift-
sstatusen til hybridsystemet og regenereringsstatusen for energi.
Ved lading fra en ekstern strømkilde vises strømmen av elektrisk energi
under lading.
På biler med soldrevet ladesystem vises også omtrentlig strømgenere-
ringsnivå.
Når energien strømmer, vises en pil og et skarpt lyspunkt beveger
seg for å vise retningen til energistrømmen. Når energien ikke
strømmer, vises ikke det skarpe lyspunktet.
l Pilene fra bildet av motoren til bildet av den elektriske motoren
eller dekkene vises i rødt.
l Pilen som indikerer strømforbruk vises i gult, og pilen som viser
regenerering av energi eller lading vises i grønt. Fargen rundt bil-
det av hybridbatteriet endres også.
Som et eksempel vises alle pilene i illustrasjonen, men de faktiske ele-
mentene i displayet vil variere.
OM47A89NO.book Page 208 Friday, January 13, 2017 12:31 PM

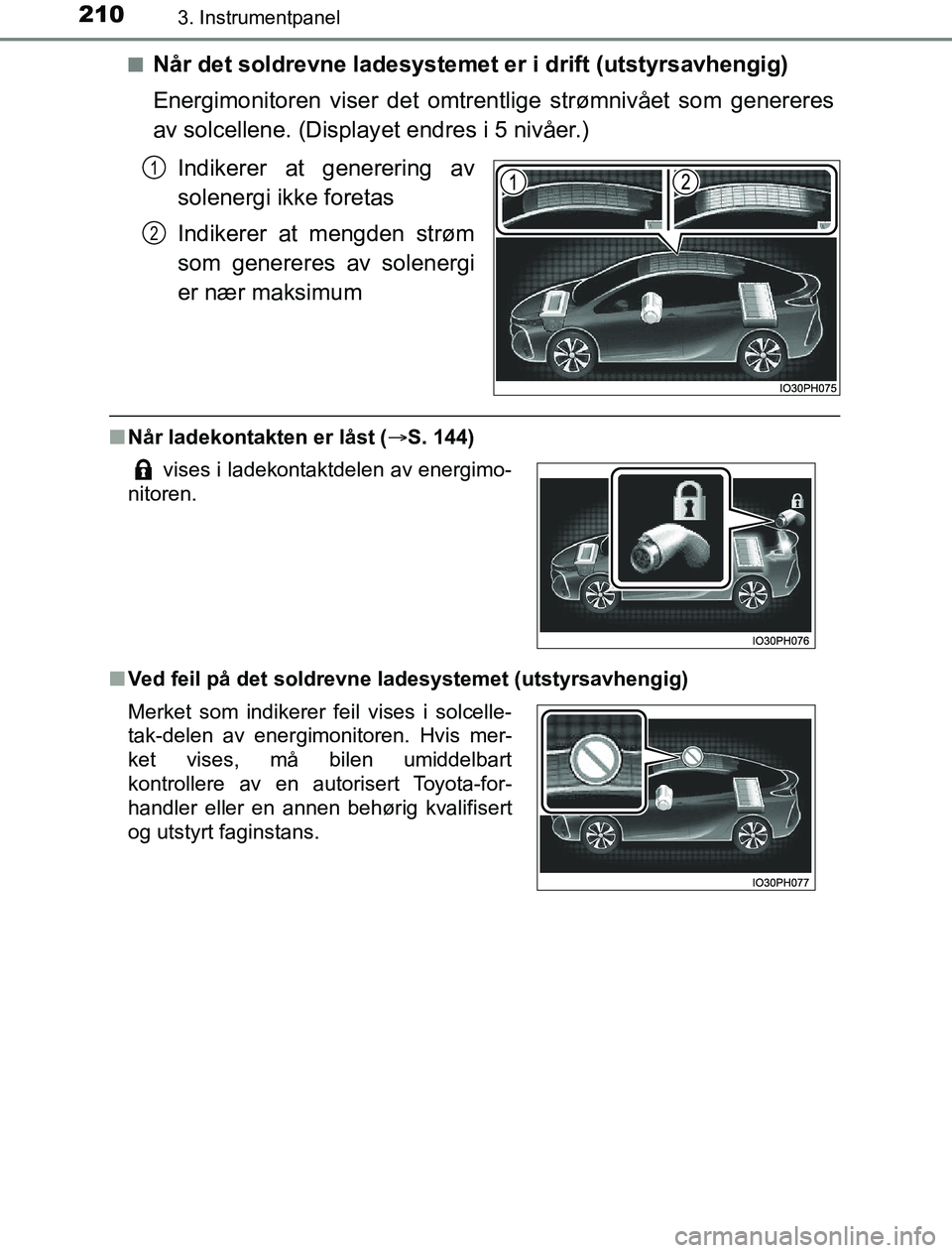

2103. Instrumentpanel
OM47A89NOn
Når det soldrevne ladesystemet er i drift (utstyrsavhengig)
Energimonitoren viser det omtrentlige strømnivået som genereres
av solcellene. (Display
et endres i 5 nivåer.)
Indikerer at generering av
solenergi ikke foretas
Indikerer at mengden strøm
som genereres av solenergi
er nær maksimum
n Når ladekontakten er låst (S. 144)
n Ved feil på det soldrevne ladesystemet (utstyrsavhengig)
1
2
vises i ladekontaktdelen av energimo-
nitoren.
Merket som indikerer feil vises i solcelle-
tak-delen av energimonitoren. Hvis mer-
ket vises, må bilen umiddelbart
kontrollere av en autorisert Toyota-for-
handler eller en annen behørig kvalifisert
og utstyrt faginstans.
OM47A89NO.book Page 210 Friday, January 13, 2017 12:31 PM

2113. Instrumentpanel
3
Instrumentpanel
OM47A89NO
uHybridsystemindikator
Visningen endres i henhold til bruken av gasspedalen og viser gjel-
dende kjørestatus og regenereringsstatus for energi.
Innholdet som vises på hybridsystemindikatoren varierer i EV-modus og
HV-modus.
Hybridsystemindikatoren kan vises i underskjermbildet i hoveddisplayet
( S. 202) og frontrutedisplayet (utstyrsavhengig) ( S. 240).
n
Slik leser du displayet
I EV-modus
Ladeområde
Viser at det gjenvinnes energi via den regenerative ladingen.
EV-kjøreområde
Viser at bilen kjøres bare med den elektriske motoren.
Driftsområde for bensinmotoren
Viser at bensinmotoren brukes til ekstra energitilførsel.
Miljøvennlig område
Viser at bilen kjøres på en miljøvennlig måte.
Endres innenfor ”ECO Accelerator Guidance”-området. ( S. 214)
*1
Frontrutedisplay
(utstyrsavhengig)
Underskjerm-
bilde
Multiinformasjons-
display
1
2
3
4
OM47A89NO.book Page 211 Friday, January 13, 2017 12:31 PM

2123. Instrumentpanel
OM47A89NO
EV-indikator*1, 2
EV-indikatoren tennes når bilen kjører kun ved hjelp av den elektriske
motoren, eller når bensinmotoren er stoppet.
Hybridbatteri-status
S. 217
Miljøpoeng
S. 215
EV-kjørerekkevidde
S. 240
l Du kan oppnå bedre drivstofføkonomi ved å holde indikatoren i
miljøvennlig kjøring-området.
l Ladeområdet viser regenereringsstatusen
*3. Regenerert energi
brukes til å lade hybridbatteriet.
*1: Vises ikke i underskjermbildet eller frontrutedisplayet.
*2: EV-indikatorfunksjonen kan slås av i innstillingene ”Meter Customize”. (S. 235)
*3: Når ordet ”regenerering” brukes i denne håndboken, menes det omfor-
ming av energien som skapes av bilens bevegelse til elektrisk energi.
5
6
7
8
OM47A89NO.book Page 212 Friday, January 13, 2017 12:31 PM

2133. Instrumentpanel
3
Instrumentpanel
OM47A89NO
I HV-modus
Ladeområde
Viser at det gjenvinnes energi via den regenerative ladingen.
Miljøvennlig område
Viser at bilen kjøres på en miljøvennlig måte.
Endres innenfor ”ECO Accelerator Guidance”-området. (S. 214)
*1
Power-område
Viser at miljøvennlig kjøring-området overskrides (ved høy ytelse osv.)
Hybridmiljøvennlig område*2
Viser at bensinmotoren ikke brukes i noen særlig grad.
Bensinmotoren stopper og starter automatisk under enkelte forhold.
EV-indikator*1, 3
EV-indikatoren tennes når bilen kjører kun ved hjelp av den elektriske
motoren, eller når bensinmotoren er stoppet.
Hybridbatteri-status
S. 217
Frontrutedisplay
(utstyrsavhengig)
Underskjerm-
bilde
Multiinformasjons-
display
1
2
3
4
5
6
OM47A89NO.book Page 213 Friday, January 13, 2017 12:31 PM
