2017 TOYOTA PRIUS PLUG-IN HYBRID stop start

1822-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)
Het laden begint direct, ook al is er een laadschema opgeslagen
“Charge Now” (nu laden) is ingesteld
op “On” (aan)Stel “Charge Now” (nu laden) in op
“Off” (uit) om te laden in overeenstem-
ming met de timer. (→Blz. 171)
Laadschema is ingesteld op “Off” (uit)Controleer of laadschema niet is inge-
steld op “Off” (uit) (→Blz. 169)
De laadmodus is ingesteld op “Depar-
ture” (vertrek) en de geplande vertrek-
tijd ligt dichtbij het huidige tijdstip
Als het systeem vaststelt dat er geen
tijd is om het laden te voltooien op de
geplande vertrektijd, begint het direct
met laden. Controleer de laad-
schema's.
De laadkabel was verwijderd en
opnieuw aangesloten terwijl de
laadindicator knipperde
Als de laadkabel was verwijderd en
opnieuw aangesloten terwijl de laadin-
dicator knipperde, wordt de laadtimer
geannuleerd (→Blz. 155). Verwijder
de laadkabel tijdelijk en sluit hem weer
aan.
De op afstand bedienbare airconditio-
ning was in werking
Als de op afstand bedienbare aircondi-
tioning wordt ingeschakeld, start het
systeem direct met laden, ook al is er
een laadschema opgeslagen. Om te
kunnen laden met behulp van de
timer, moet de op afstand bedienbare
airconditioning worden uitgeschakeld
en moet de laadkabel opnieuw worden
aangesloten.
“Traction Battery Heater” (verwarming
tractiebatterij) (→Blz. 141) in werking
Als de laadmodus is ingesteld op
“Departure” (vertrek), kan de “Trac-
tion Battery Heater” (verwarming trac-
tiebatterij) in werking treden voordat
het laden begint. Controleer de status
van de laadindicator. (→Blz. 117)
Het laden stopt eerder dan het tijdstip dat is ingesteld bij “Departure”
(vertrek)
Het tijdstip waarop het laden stopt,
komt niet overeen met het geschatte
eindtijdstip door de conditie van de
voedingsbron of buitentemperatuur
Als er plotselinge veranderingen in
temperatuur of veranderingen in de
conditie van de voedingsbron optre-
den tijdens het laden, kan het laden
eerder beëindigd worden dat het tijd-
stip dat berekend is door het systeem.
Waarschijnlijke oorzaakCorrectieprocedure
PRIUS PHV_OM_OM47A89E_(EE).book Page 182 Wednesday, December 14, 2016 1:05 PM

1832-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)
Het laden is niet voltooid, hoewel het tijdstip is ingesteld op “Departure”
(vertrek)
“Climate Prep” (aircovoorbereiding)
is ingesteld op “On” (aan)
(auto's met “Climate Prep”-functie
(aircovoorbereidingsfunctie))
Als “Climate Prep” (aircovoorberei-
ding) is ingesteld op “On” (aan), werkt
de airconditioning tot aan het vertrek-
tijdstip. Daarom kan het laden wellicht
niet voltooid zijn op het ingestelde tijd-
stip vanwege de laadcondities. Ga
door met laden om het batterijpakket
(tractiebatterij) volledig te laden.
Het tijdstip waarop het laden stopt,
komt niet overeen met het geschatte
eindtijdstip door de conditie van de
voedingsbron of buitentemperatuur
Als er plotselinge veranderingen in
temperatuur of veranderingen in de
conditie van de voedingsbron optre-
den tijdens het laden, kan het laden
beëindigd worden op een ander tijd-
stip dan het tijdstip dat berekend is
door het systeem.
Het laden start niet, hoewel het tijdstip dat is ingesteld in “Start” is bereikt
De laadkabel is aangesloten na het
instellen van het tijdstipSluit de laadkabel aan voor het instel-
len van het tijdstip in “Start”.
Waarschijnlijke oorzaakCorrectieprocedure
PRIUS PHV_OM_OM47A89E_(EE).book Page 183 Wednesday, December 14, 2016 1:05 PM

1842-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)
Als het hybridesysteem gestart
wordt na het laden, wordt een
melding weergegeven in het multi-
informatiedisplay.
Volg, als dit gebeurt, de instructies
op het scherm.
Als er een laadgerelateerde melding wordt weergegeven
Waarschijnlijke oorzaakCorrectieprocedure
Als “Charging Stopped Connect Plug to Charge” (laden gestopt, sluit stekker
aan om te laden) wordt weergegeven
De laadstekker is niet goed
aangesloten
Controleer de aansluitstatus van de
laadstekker.
Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste des-
kundige als er niet geladen kan
worden hoewel de juiste procedures
gevolgd zijn.
De laadstekker is ontgrendeld
tijdens het ladenAls de laadstekker ontgrendeld wordt
tijdens het laden, wordt het laden
gestopt. Sluit de laadstekker weer aan
om verder te gaan met laden.
Als “Charging Complete Limited Due to Battery Temp” (laden voltooid,
beperkt door temperatuur batterijpakket) wordt weergegeven
Het laden is gestopt om het batte-
rijpakket (tractiebatterij) te bescher-
men omdat de temperatuur gedurende
een bepaalde periode hoog was.Laat het batterijpakket (tractiebatterij)
afkoelen en laat het nogmaals op als
de lading nog niet het gewenste
niveau heeft bereikt.
PRIUS PHV_OM_OM47A89E_(EE).book Page 184 Wednesday, December 14, 2016 1:05 PM

1933. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel om de helderheid van de verlichting van het instrumen-
tenpaneel aan te passen.
Donkerder
Helderder
Druk als het aanpassen is voltooid
op om terug te keren naar het
vorige scherm.
Bepaalde informatie wordt automatisch weergegeven overeenkomstig
de bediening van de startknop, de voertuigconditie, enz.
■Starten van het hybridesysteem
Als het hybridesysteem start,
wordt op de 2 schermen een
startanimatie weergegeven.
Als de animatie is afgelopen,
wordt overgeschakeld naar het
normale scherm.
De startanimatie wordt onder
een van de volgende omstan-
digheden gestopt.
• Als de selectiehendel in een andere stand dan P wordt gezet
• Als het Simple Intelligent Parking Assist-systeem (indien aanwezig)
wordt ingeschakeld
3
1
2
Informatie automatisch weergegeven
PRIUS PHV_OM_OM47A89E_(EE).book Page 193 Wednesday, December 14, 2016 1:05 PM

2233. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
In de HV-modus
Laadgebied
Geeft aan dat er energie wordt teruggewonnen via het regeneratieve
opladen.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt gereden.
Wijzigt binnen het “ECO Accelerator Guidance”-bereik (begeleiding mili-
eubewust bedienen gaspedaal). (→Blz. 224)
*1
Power-gebied
Laat zien dat de grens van een bereik voor milieuvriendelijk rijden wordt
overschreden (bij rijden op vol vermogen en dergelijke).
Hybride Eco-gebied*2
Laat zien dat er niet vaak gebruik wordt gemaakt van het vermogen van
de benzinemotor.
De benzinemotor wordt automatisch gestopt en opnieuw gestart onder
verschillende omstandigheden.
EV-controlelampje*1, 3
Het EV-controlelampje gaat branden wanneer de auto alleen door de
elektromotor (tractiemotor) wordt aangedreven of wanneer de benzine-
motor niet draait.
Status batterijpakket (tractiebatterij)
→Blz. 227
Head-up display
(indien aanwezig) Subscherm Multi-informatiedisplay
1
2
3
4
5
6
PRIUS PHV_OM_OM47A89E_(EE).book Page 223 Wednesday, December 14, 2016 1:05 PM

2253. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)■
Eco Score
De rijstatus voor de volgende 3 situaties wordt geëvalueerd op
5 niveaus: soepel accelereren bij wegrijden (Eco-Start), rijden zon-
der plotseling accelereren (Eco-Cruise) en soepel stoppen (Eco-
Stop). Elke keer dat de auto tot stilstand wordt gebracht, wordt een
score weergegeven op basis van een perfecte score van 100 pun-
ten.
Score
Status “Eco-Start”
Status “Eco-Cruise”
Status “Eco-Stop”
Lezen van het staafdisplay:
*: Voor items die niet onlangs zijn geëvalueerd, wordt 0 weergegeven.
●Telkens als de auto wegrijdt, wordt de Eco Score gereset en wordt
een nieuwe evaluatie gestart.
●Als de selectiehendel in stand P staat, wordt alleen de displayzone
voor de Eco Score vergroot en weergegeven. Als de selectiehendel
vanuit stand P in een andere stand wordt gezet, wordt de weergave
weer normaal.
●Als het hybridesysteem stopt, worden de huidige totaalscore en een
advies voor het verhogen van de score weergegeven. (
→Blz. 194)
1
2
3
4
ScoreLaag*Hoog
Staafdisplay
PRIUS PHV_OM_OM47A89E_(EE).book Page 225 Wednesday, December 14, 2016 1:05 PM

2283. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)■Waarschuwing ladingstoestand batterijpakket (tractiebatterij)
●Als tijdens het rijden de ladingstoestand van het batterijpakket (tractiebatte-
rij) onder een bepaald vastgesteld niveau daalt, klinkt de zoemer met tus-
senpozen. Als de ladingstoestand nog verder daalt, klinkt de zoemer
continu.
●Volg de aanwijzingen die worden weergegeven op het scherm om het pro-
bleem te verhelpen als er een waarschuwingsmelding wordt weergegeven
op het multi-informatiedisplay en er een zoemer klinkt.
■Over de Eco Score
●Na het wegrijden wordt de Eco Score pas weergegeven als de rijsnelheid
hoger wordt dan ongeveer 20 km/h (12 mph).
●Naast de rijstatus van de auto evalueert de Eco Score tevens de gebruiks-
omstandigheden van de airconditioning (→Blz. 239). De score die wordt
weergegeven als het hybridesysteem stopt, is het totaalresultaat van de rij-
status na het starten van het hybridesysteem en de gebruiksomstandighe-
den van de airconditioning.
■Weergave “EV Distance” (actieradius elektrisch rijden) en “EV Energy”
(EV-energie)
De mate waarin “EV Distance” (actieradius elektrisch rijden) en “EV Energy”
(EV-energie) afnemen, is afhankelijk van de rijomstandigheden van de auto.
Verder kunnen “EV Distance” (actieradius elektrisch rijden) en “EV Energy”
(EV-energie) afnemen door energieverbruik door het systeem, zelfs als er
niet met de auto gereden wordt.
PRIUS PHV_OM_OM47A89E_(EE).book Page 228 Wednesday, December 14, 2016 1:05 PM

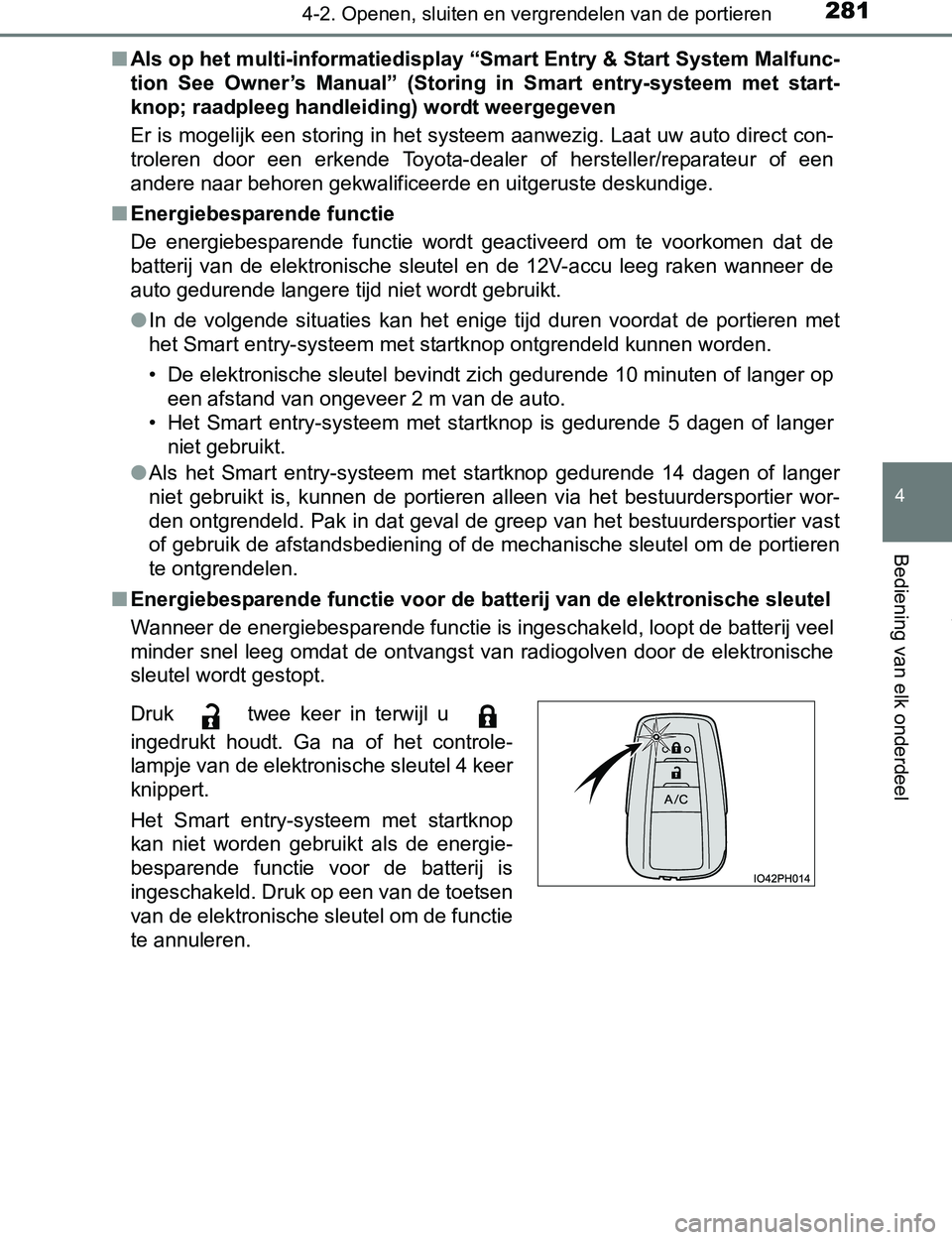

2814-2. Openen, sluiten en vergrendelen van de portieren
PRIUS PHV_OM_OM47A89E_(EE)
4
Bediening van elk onderdeel
■Als op het multi-informatiedisplay “Smart Entry & Start System Malfunc-
tion See Owner’s Manual” (Storing in Smart entry-systeem met start-
knop; raadpleeg handleiding) wordt weergegeven
Er is mogelijk een storing in het systeem aanwezig. Laat uw auto direct con-
troleren door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■Energiebesparende functie
De energiebesparende functie wordt geactiveerd om te voorkomen dat de
batterij van de elektronische sleutel en de 12V-accu leeg raken wanneer de
auto gedurende langere tijd niet wordt gebruikt.
●In de volgende situaties kan het enige tijd duren voordat de portieren met
het Smart entry-systeem met startknop ontgrendeld kunnen worden.
• De elektronische sleutel bevindt zich gedurende 10 minuten of langer op
een afstand van ongeveer 2 m van de auto.
• Het Smart entry-systeem met startknop is gedurende 5 dagen of langer
niet gebruikt.
●Als het Smart entry-systeem met startknop gedurende 14 dagen of langer
niet gebruikt is, kunnen de portieren alleen via het bestuurdersportier wor-
den ontgrendeld. Pak in dat geval de greep van het bestuurdersportier vast
of gebruik de afstandsbediening of de mechanische sleutel om de portieren
te ontgrendelen.
■Energiebesparende functie voor de batterij van de elektronische sleutel
Wanneer de energiebesparende functie is ingeschakeld, loopt de batterij veel
minder snel leeg omdat de ontvangst van radiogolven door de elektronische
sleutel wordt gestopt.
Druk twee keer in terwijl u
ingedrukt houdt. Ga na of het controle-
lampje van de elektronische sleutel 4 keer
knippert.
Het Smart entry-systeem met startknop
kan niet worden gebruikt als de energie-
besparende functie voor de batterij is
ingeschakeld. Druk op een van de toetsen
van de elektronische sleutel om de functie
te annuleren.
PRIUS PHV_OM_OM47A89E_(EE).book Page 281 Wednesday, December 14, 2016 1:05 PM
