2017 TOYOTA PRIUS display

127
2
2. Instrumentenpaneel
Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
Multi-infor matiedisplay
Informatie met betrekking tot alle
iconen aan de bovenzijde van het
multi-informatiedisplay kan wor-
den weergegeven door met de
bedieningstoetsen van het instru-
mentenpaneel het icoon te selec-
teren.
De iconen worden weergegeven
als op of van de bedie-
ningstoetsen van het instrumenten-
paneel wordt gedrukt en ze
verdwijnen kort na het indrukken
van de toets.
Schermen die zijn gekoppeld aan voertuigfuncties worden mogelijk auto-
matisch weergegeven overeenkomstig de bedrijfsstatus van de des betref-
fende functies.
Verschillende soorten informatie met betrekking tot de auto kun-
nen worden weergegeven, inclusief de bedrijfsstatus van elk
systeem en gegevens met betrekking tot milieubewust rijden.
Tevens kunnen de instellingen van elk systeem worden aange-
past aan de pers oonlijke voorkeur.
Informatie op display
PRIUS_OM_OM47B56E_(EE).book Page 127 Friday, July 29, 2016 1 1:35 AM

1292. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel en selecteer het i coon van het gewenste item.
Het geselecteerde icoon licht op en er wordt overgeschakeld op het infor-
matiescherm.
Als split screen is geselecteerd voor het hoofdscherm of de RSA (Road
Sign Assist)
* en de snelheidsbegrenzer* zijn uitgeschakeld, kan het sub-
scherm van het hoofdscherm ook worden geselecteerd. ( →Blz. 124)
*: Indien aanwezig
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel om de informatie op het display te wijzigen.
Druk op op schermen waar
een item geselecteerd of
bevestigd moet worden.
Druk op schermen met weergaven
van tabs op om de weergave
van de tab te selecteren en druk op of van de bedieningstoet-
sen van het instrumentenpaneel
om de weergave op het scherm te
wijzigen.
Druk op om terug te keren naar het vorige scherm.
Door als is geselecteerd op of van de bedieningstoet-
sen van het instrumentenpaneel te drukken kan de volgende infor ma-
tie worden weergegeven.
● Energiemonitor ( →Blz. 130)
● Hybridesysteemindicator ( →Blz. 132)
● “Fuel Consumption Record” (o verzicht brandstofverbruik)
( → Blz. 136)
● “Drive Monitor” (rijmonitor) ( →Blz. 140)
● “Eco Savings” (eco-besparing) ( →Blz. 141)
● “Eco-Diary” (eco-logboek) ( →Blz. 144)
Basishandelingen
1
2
Weergave tab
P
Rij-informatie
4
PRIUS_OM_OM47B56E_(EE).book Page 129 Friday, July 29, 2016 1 1:35 AM

1302. Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
◆Energiemonitor
De energiemonitor kan worden gebruikt om de rijstatus van de
auto, de bedrijfsstatus van het hybridesysteem en de energierege-
neratiestatus te controleren.
Als er energie stroomt, verschijnt er een pijl en beweegt er ee n helder
lichtpunt om de richting van de energiestroom te laten zien. Al s er
geen energie stroomt, w ordt het heldere lichtpunt niet weergegeven.
Benzinemotor
Elektromotor
(tractiemotor)
Batterijpakket
(tractiebatterij)
Band
Helder lichtpunt dat de ener-
giestroom laat zien
Als voorbeeld worden alle pijlen in de afbeelding getoond, maar de werke-
lijke inhoud van het scherm zal anders zijn.
(Voorbeeld display)
● Als het batterijpakket (tractie batterij) wordt opgeladen, bewee gt
het heldere lichtpunt richting .
● Tijdens het rijden beweegt het heldere lichtpunt van of (of
beide, afhankelijk van de situatie) richting .
*
●Tijdens het rijden draaien de afgebeelde wielen.
*: De weergave is afhankelijk van de rijstatus.
1
2
3
4
5
3
12
4
PRIUS_OM_OM47B56E_(EE).book Page 130 Friday, July 29, 2016 1 1:35 AM

1312. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
■Status batterijpakket (tractiebatterij)
●De weergave is onderverdeeld in 8 niveaus, afhankelijk van de l adingstoe-
stand van het batterijpakket (tractiebatterij).
● De status van het batterijpakket (tractiebatterij) wordt ook we ergegeven op
het volgende scherm, maar de informatie op het display is hetze lfde.
• Subscherm van het hoofdscherm ( →Blz. 125)
• Hybridesysteemindicator ( →Blz. 132)
• Head-up display (indien aanwezig) ( →Blz. 159)
● De ladingstoestand van het batterijpakket (tractiebatterij) wordt automatisch
geregeld door het hybridesysteem. Daarom bereikt de ladingstoes tand van
het batterijpakket (tractiebatterij) die wordt weergegeven moge lijk niet het
hoogste niveau (niveau 8), zelfs niet wanneer er elektriciteit wordt opgewekt
door regeneratief remmen of door de benzinemotor. Dit duidt echter niet op
een storing.
■ Waarschuwing ladingstoestand ba tterijpakket (tractiebatterij)
● Als tijdens het rijden de ladingstoestand van het batterijpakke t (tractiebatte-
rij) onder een bepaald vastgesteld niveau daalt, klinkt de zoem er met tus-
senpozen. Als de ladingstoestand nog verder daalt, klinkt de zo emer
continu.
● Volg de aanwijzingen die worden weergegeven op het scherm om he t pro-
bleem te verhelpen als er een waarschuwingsmelding wordt weerge geven
op het multi-informatiedisplay en er een zoemer klinkt. Laag
Hoog
1
2
PRIUS_OM_OM47B56E_(EE).book Page 131 Friday, July 29, 2016 1
1:35 AM

1322. Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
◆Hybridesysteemindicator
Het display verandert overeenkomstig de bediening van het gaspe-
daal en geeft de huidige rijstatus en de energieregeneratiestat us
weer.
De hybridesysteemindicator kan worden weergegeven op het sub-
scherm van het hoofdscherm ( →Blz. 125) en op het head-up display
(indien aanwezig) ( →Blz. 159).
■
Lezen van het display
Laadgebied
Geeft aan dat er energie wordt teruggewonnen via het regenerati eve
opladen.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt gereden.
Power-gebied
Laat zien dat de grens van een bereik voor milieuvriendelijk ri jden wordt
overschreden (bij rijden op vol vermogen en dergelijke).
Hybride Eco-gebied*1
Laat zien dat er niet vaak gebruik wordt gemaakt van het vermogen van
de benzinemotor.
De benzinemotor wordt automatisch gestopt en opnieuw gestart on der
verschillende omstandigheden.
Head-up display
(indien aanwezig)
Subscherm
Multi-informatie-
display
1
2
3
4
PRIUS_OM_OM47B56E_(EE).book Page 132 Friday, July 29, 2016 1 1:35 AM

1332. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)
Controlelampje EV-modus*2, 3
Het controlelampje EV-modus gaat branden wanneer de auto alleen
door de elektromotor (tractiemotor) wordt aangedreven of de benzine-
motor niet draait.
Status batterijpakket (tractiebatterij)
→Blz. 131
Eco Score
→Blz. 134
●Door de naald tijdens het rijden in het ECO-gebied te houden,
rijdt u milieuvriendelijker.
● Het laadgebied geeft de regeneratiestatus
*4 aan. De geregene-
reerde energie wordt gebruikt om het batterijpakket (tractiebat te-
rij) te laden.
*1: Niet weergegeven op het subscherm.
*2: Niet weergegeven op het subscherm of het head-up display.
*3: De functie van het controlelampje EV-modus kan worden uitgesch akeld
in de “Meter Customize”-instellingen (persoonlijke voorkeursins tellingen
instrumentenpaneel). ( →Blz. 155)
*4: Met “regenereren” wordt in deze handleiding het omzetten van b ewe-
gingsenergie van de auto in elektrische energie bedoeld.
■
“ECO Accelerator Guidance” (bege leiding milieubewust bedie-
nen gaspedaal)
In het Eco-gebied wordt een
blauwe zone weergegeven die
kan worden gebruikt als refe-
rentiewerkingsgebied voor het
gebruiken van het gaspedaal
overeenkomstig de rijomstan-
digheden, zoals bij wegrijden
en rijden met constante snel-
heid.
Het display “ECO Accelerator Guidance” (begeleiding milieubewus t
bedienen gaspedaal) verandert overeenkomstig de rijomstandighed en,
zoals bij wegrijden en rijden met constante snelheid.
Het is gemakkelijker om milieuvriendelijk te rijden door te rij den over-
eenkomstig het display dat de bedieningen van het gaspedaal toont en
binnen het “ECO Accelerator Guidance”-bereik (begeleiding milie ube-
wust bedienen gaspedaal) te blijven. ( →Blz. 237)
5
6
7
ECO Accelerator Guidance (begeleiding
milieubewust bedienen gaspedaal)
PRIUS_OM_OM47B56E_(EE).book Page 133 Friday, July 29, 2016 1 1:35 AM

1342. Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)De functie “ECO Accelerator Guidance” (begeleiding milieubewust
bedienen gaspedaal) kan worden uitgeschakeld in de “Meter Custo
-
mize”-instellingen (persoonlijke voorkeursinstellingen instrume nten-
paneel). ( →Blz. 155)
■
Eco Score
De rijstatus voor de volgende 3 situaties wordt geëvalueerd op 5
niveaus: soepel accelereren bij wegrijden (Eco-Start), rijden z onder
plotseling accelereren (Eco-Cruise) en soepel stoppen (Eco-Stop ).
Elke keer dat de auto tot stilstand wordt gebracht, wordt een s core
weergegeven op basis van een perfecte score van 100 punten.
Score
Status “Eco-Start”
Status “Eco-Cruise”
Status “Eco-Stop”
Lezen van het staafdisplay:
*: Voor items die niet onlangs zijn geëvalueerd, wordt 0 weergege ven.
●Telkens als de auto wegrijdt, wordt de Eco Score gereset en wor dt
een nieuwe evaluatie gestart.
● Als de selectiehendel in stand P staat, wordt alleen de display zone
voor de Eco Score vergroot en weergegeven. Als de selectiehende l
vanuit stand P in een andere stand wordt gezet, wordt de weerga ve
weer normaal.
● Als het hybridesysteem stopt, wo rden de huidige totaalscore en
een advies voor het verhogen van de score weergegeven.
( → Blz. 107)
1
2
3
4
ScoreLaag*Hoog
Staafdisplay
PRIUS_OM_OM47B56E_(EE).book Page 134 Friday, July 29, 2016 1 1:35 AM

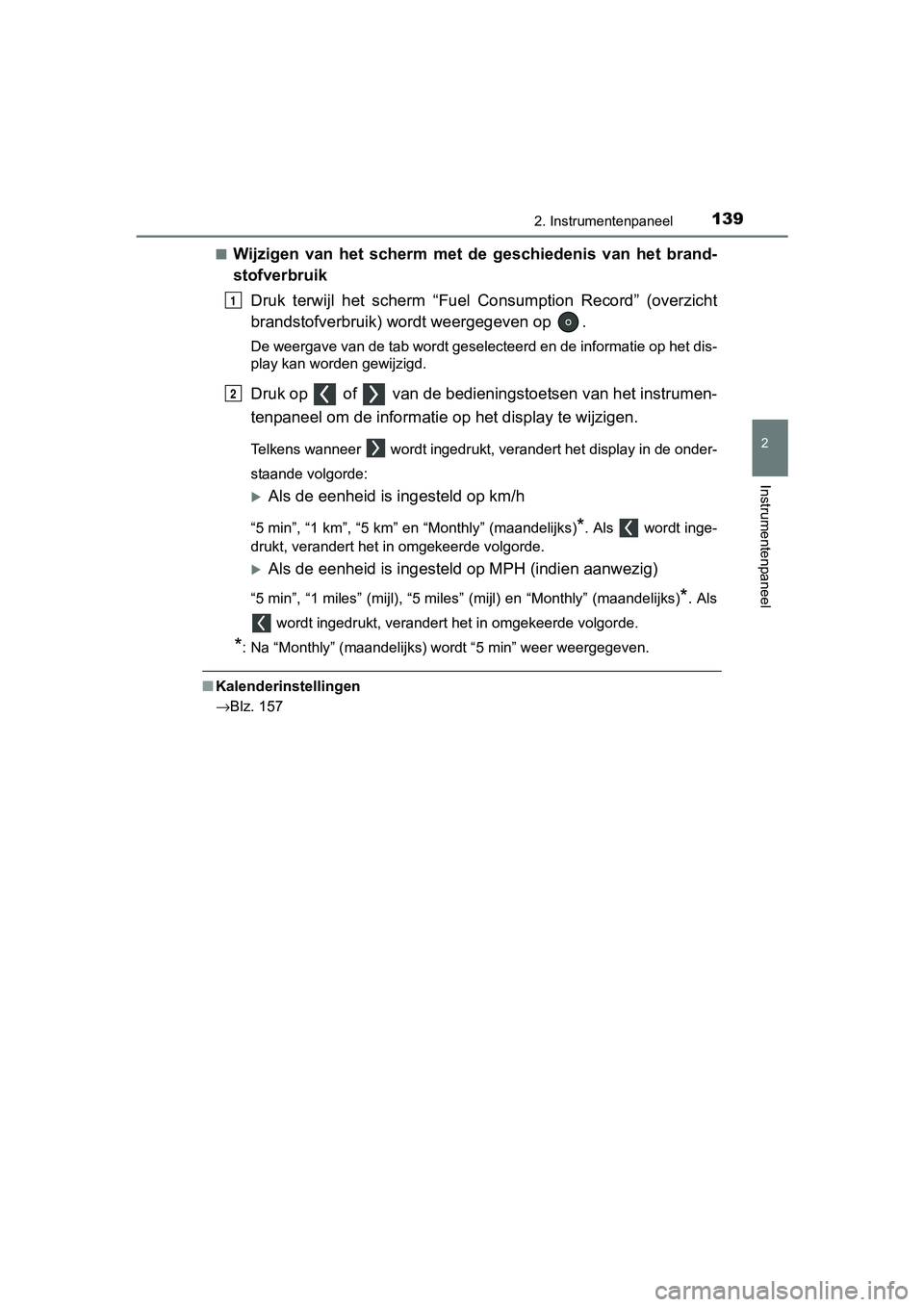

1392. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47B56E_(EE)■
Wijzigen van het scherm met de geschiedenis van het brand-
stofverbruik
Druk terwijl het scherm “Fuel Consumption Record” (overzicht
brandstofverbruik) wordt weergegeven op .
De weergave van de tab wordt geselecteerd en de informatie op h et dis-
play kan worden gewijzigd.
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel om de informatie op het display te wijzigen.
Telkens wanneer wordt ingedrukt, verandert het display in de o nder-
staande volgorde:
Als de eenheid is ingesteld op km/h
“5 min”, “1 km”, “5 km” en “Monthly” (maandelijks)*. Als wordt inge-
drukt, verandert het in omgekeerde volgorde.
Als de eenheid is ingesteld op MPH (indien aanwezig)
“5 min”, “1 miles” (mijl), “5 mile s” (mijl) en “Monthly” (maandelijks)*. Als
wordt ingedrukt, verandert het in omgekeerde volgorde.
*: Na “Monthly” (maandelijks) wordt “5 min” weer weergegeven.
■ Kalenderinstellingen
→Blz. 157
1
2
PRIUS_OM_OM47B56E_(EE).book Page 139 Friday, July 29, 2016 1 1:35 AM
