2017 TOYOTA C-HR isofix

531-2. Barnesikkerhet
1
Sikkerhet
C-HR_OM_Europe_OM10528NO
Barneseter
Viktige punkter ....................................................................... S. 54
Barnesete............................................................................... S. 56
Ved bruk av et barnesete ....................................................... S. 59
Monteringsmetode for barneseter• Festet med sikkerhetsbelte ................................................ S. 63
• Festet med ISOFIX-feste ................................................... S. 70
• Bruke en festebrakett (for toppre im) .................................. S. 76
Før det monteres barnesete i bile n, er det forholdsregler som må
følges, ulike typer barneseter samt monteringsmetoder osv.
skrevet i denne håndboken.
l Bruk barnesete når du har barn i bilen som ikke kan bruke et sik-
kerhetsbelte på riktig måte. Med tanke på barnets sikkerhet skal
barnesetet monteres i baksetet . Følg monteringsmetoden som er
beskrevet i bruksanvisningen som følger med barnesetet.
l Vi anbefaler bruk av et originalt Toyota-barnesete, siden det er
tryggere for bruk i denne bilen. Toyota originale barneseter er
laget spesielt for Toyota-biler. De kan kjøpes hos en Toyota-for-
handler.
Innholdsfortegnelse
OM10528NO.book Page 53 Tuesday, February 28, 2017 9:45 AM

581-2. Barnesikkerhet
C-HR_OM_Europe_OM10528NOn

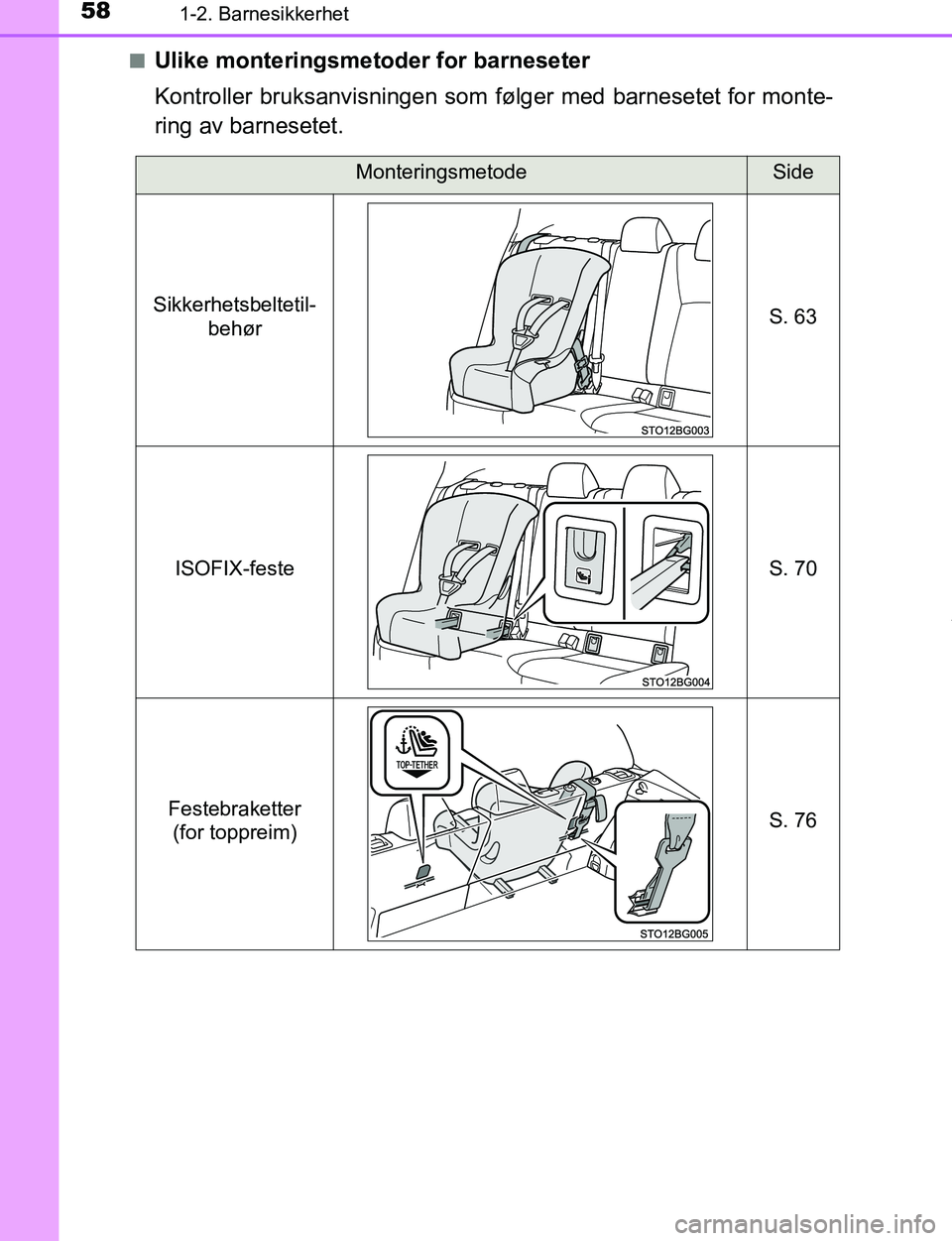

Ulike monteringsmetoder for barneseter
Kontroller bruksanvisningen som følger med barnesetet for monte-
ring av barnesetet.
MonteringsmetodeSide
Sikkerhetsbeltetil- behør S. 63
ISOFIX-feste S. 70
Festebraketter (for toppreim)
S. 76
OM10528NO.book Page 58 Tuesday, February 28, 2017 9:45 AM

641-2. Barnesikkerhet
C-HR_OM_Europe_OM10528NO
Vekt-
grupper
Seteplassering
Anbefalte
barneseter
Passasjersete foranBaksete
Uten
manuell av/på-
bryter
for kolli- sjons-
pute på passa-
sjersi- denMed manuell
av/på-bryter
for kollisjonspute på passasjersi-
den
YtterstI midtenManuell av/på-bryter
for kollisjonspute
ON (på)OFF (av)
0
Opptil
10 kg XX
U
*1
L*1U
L X”TOYOTA G 0+,
BABY SAFE
PLUS”
”TOYOTA MINI”
”TOYOTA G 0+,
BABY SAFE PLUS
med SEAT BELT
FIXATION, BASE PLATFORM”
0+
Opptil
13 kg
XX
U
*1
L*1U
L X
I
9–18 kg Bakover-
vendt — X Bak-
over-
vendt —
XU*1, 2U*2X ”TOYOTA DUO+”
For-
over-
vendt —
UF
*1, 2
For-
over-
vendt —
UF
*1, 2
II, III
15–36 kgUF*1, 2UF*1, 2U*1, 2U*2X ”TOYOTA KIDFIX
XP SICT”
(Kan monteres til ISOFIX-
festene.)
OM10528NO.book Page 64 Tuesday, February 28, 2017 9:45 AM

701-2. Barnesikkerhet
C-HR_OM_Europe_OM10528NOn
ISOFIX-fester (ISOFIX-barneseter)
Det finnes nedre festebraketter
for de ytterste baksetene.
(Merke på setene viser hvor for-
ankringspunktene er plassert.)
nBekreft vektgruppen og størrelsesklassen for ECE R44 ISOFIX-
korresponderende barneseter
Bekreft korresponderende [vektgru
ppe] ut fra vekten til barnet
( → S. 57)
(Eks. 1) Når vekten er 12 kg, [vektgruppe 0+]
(Eks. 2) Når vekten er 15 kg, [vektgruppe I]
Bekrefte størrelsesklasse
Velg den størrelseskl assen som korresponderer til [vektgruppe]
som ble bekreftet i trinn fra [Barneseter festet med ISOFIX
(ECE R44) – tabell for kompatibilitet og anbefalte barneseter]
( → S. 71)
*.
(Eks. 1) Når [vektgruppe 0+], er korresponderende størrelse-
sklasse [C], [D], [E].
(Eks. 2) Når [vektgruppe I], er korresponderende størrelse- sklasse [A], [B], [B1], [C], [D].
*: Oppføringer som er merket med [X], kan ikke velges, selv om de harkorresponderende størrelsesklasse i anvendelighetstabellen til [setestil-
lingen]. Velg også produkter fra [anbefalte barneseter] ( →S. 72), der-
som oppføringen er merket med [IL].
Barnesete festet med ISOFIX-feste
1
2
1
OM10528NO.book Page 70 Tuesday, February 28, 2017 9:45 AM

711-2. Barnesikkerhet
1
Sikkerhet
C-HR_OM_Europe_OM10528NOn
Barneseter festet med ISOFIX (ECE R44) – tabell for kompatibi-
litet og anbefalte barneseter
ISOFIX-barneseter er delt inn i
ulike ”størrelsesklasser”. I henhold
til denne ”størrelsesklassen” er det tillatt å bruke barnesetet i sete-
plasseringen som er nevnt i tabe llen nedenfor. ”Størrelsesklassen”
og ”vektgruppen” til barnesetet finner du i bruksanvisningen til bar-
nesetet.
Hvis barnesetet ikke har noen ”størrelsesklasse” (eller hvis du ikke
finner informasjon i tabellen nedenfor), se ”kjøretøylisten” for barne-
setet for informasjon om kompatib ilitet eller spør forhandleren av
barnesetet.
StørrelsesklasseBeskrivelse
A Forovervendte barneseter i full høyde
B Forovervendte barneseter med redusert høyde
B1 Forovervendte barneseter med redusert høyde
C Bakovervendte barneseter i full størrelse
D Bakovervendte barneseter med redusert størrelse
E Bakovervendt spedbarnssete
F Venstrevendt (babybag) spedbarnssete
G Høyrevendt (babybag) spedbarnssete
OM10528NO.book Page 71 Tuesday, February 28, 2017 9:45 AM

731-2. Barnesikkerhet
1
Sikkerhet
C-HR_OM_Europe_OM10528NO
Tegnforklaring for bokstavene i tabellen:
X: Ikke egnet seteplassering for ISOFIX-barneseter i denne vekt-gruppen og/eller denne størrelsesklassen.
IUF: Passer for ISOFIX forovervendte barneseter i ”universal”-katego- rien som er godkjent for bruk i denne vektgruppen.
IL: Passer for ISOFIX-barneseter i kategoriene ”bestemte biler”, ”begrenset” eller ”delvis universell” som er godkjent for bruk i
denne vektgruppen.
*: Hvis hodestøtten er i veien for bar nesetet og den kan fjernes, fjerner du
hodestøtten.
Hvis ikke, settes den i øverste posisjon.
Ved feste av noen typer barneseter i baksetet er det kanskje ikke
mulig å bruke sikkerhetsbeltene ved siden av barnesetet uten at det
kommer borti eller påvirker effektiviteten til sikkerhetsbeltet. Kon-
troller at sikkerhetsbeltet sitter stramt over skulderen og lavt over
hoftene. Hvis det ikke gjør det, eller det kommer borti barnesetet,
flyttes barnesetet til en annen posisjon. Gjør du ikke det, kan det
medføre alvorlige personskader.
Det kan være at barnesetene i tabellen ikke er tilgjengelige utenfor
EU-området.
l Ved montering av barnesete i bakset et, justeres forsetet slik at
det ikke er i veien for barnet eller barnesetet.
OM10528NO.book Page 73 Tuesday, February 28, 2017 9:45 AM

741-2. Barnesikkerhet
C-HR_OM_Europe_OM10528NOn
i-Size-barneseter festes med ISOFIX (ECE R129) – kompatibilitetstabell
Hvis barnesetet er i ”i-Size”-kate
gorien, kan du montere det i posi-
sjonene som er nevnt for i-U i tabellen nedenfor.
Barnesetekategorien finner du i bruksanvisningen til barnesetet.
Tegnforklaring for bokstavene i tabellen:
X: Ikke egnet for bruk med i-Size-barneseter.
i-U: Egnet for i-Size ”universelle” forovervendte og bakovervendte barneseter.
*: Hvis hodestøtten er i veien for bar nesetet og den kan fjernes, fjerner du
hodestøtten.
Hvis ikke, settes den i øverste posisjon.
Ved feste av noen typer barneseter i baksetet er det kanskje ikke
mulig å bruke sikkerhetsbeltene ved siden av barnesetet uten at det
kommer borti eller påvirker effektiviteten til sikkerhetsbeltet. Kon-
troller at sikkerhetsbeltet sitter stramt over skulderen og lavt over
hoftene. Hvis det ikke gjør det, eller det kommer borti barnesetet,
flyttes barnesetet til en annen posisjon. Gjør du ikke det, kan det
medføre alvorlige personskader.
l Ved montering av barnesete i bakset et, justeres forsetet slik at
det ikke er i veien for barnet eller barnesetet.
Seteplassering
ForseteBaksete
PassasjerseteYtterstI midten
i-Size
barneseterXi-U*X
OM10528NO.book Page 74 Tuesday, February 28, 2017 9:45 AM

751-2. Barnesikkerhet
1
Sikkerhet
C-HR_OM_Europe_OM10528NOn
Montering med ISOFIX-feste (ISOFIX-barneseter)
Monter barnesetet i henhold til bruksanvisningen som følger med
barnesetet.
Hvis hodestøtten er i veien for barnesetet og den kan fjernes,
fjerner du hodestøtten. Hvis ikke, settes hodestøtten i øvre posi-
sjon. ( →S. 165)
Fjern dekselet på forankrin-
gene, og monter barnesetet i
setet.
Stengene monteres bak deks-
lene på forankringen.
Etter at du har montert barnesetet, bør du bevege det frem og til-
bake for å sjekke at det sitter skikkelig fast. ( →S. 69)
1
2
3
