1232. Přístrojová deska
2
Přístrojová deska
C-HR_HV_OM_Europe_OM10538CZ
*: Tyto kontrolky se rozsvítí, když je spínač POWER zapnut do režimu ZA-
PNUTO, aby signalizovaly, že je prováděna kontrola systému. Zhasnou po
nastartování hybridního systému nebo po několika sekundách. Systém
může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo pokud kont-
rolky nezhasnou. Nechte vozidlo prohlédnout kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem. Indikátor EV S. 89
Indikátor jízdního režimu EV S. 228
Značka nejvyšší dovolené rychlosti (je-li ve výbavě) S. 301
Indikátor nízké venkovní teploty S. 125
IndikátoryStrany

5437-3. Údržba svépomocí
C-HR_HV_OM_Europe_OM10538CZ
7
Údržba a péče
Vaše vozidlo je vybaveno výstražným systémem tlaku pneumatik, kte-
rý používá ventilky a vysílače k detekci nízkého tlaku huštění pneu-
matik předtím, než nastanou vážnější problémy.
Pokud tlak pneumatik klesne pod předem určenou úroveň, řidič je va-
rován pomocí výstražné kontrolky. (S. 599)
◆Montáž ventilků a vysílačů výstražného systému tlaku pneu-
matik
Když měníte pneumatiky nebo kola, musí být také vyměněny ventil-
ky a vysílače výstražného systému tlaku pneumatik.
Když jsou namontovány nové ventilky a vysílače výstražného sys-
tému tlaku pneumatik, musí být zaregistrovány nové ID kódy v po-
čítači výstražného systému tlaku pneumatik a výstražný systém
tlaku pneumatik musí být inicializován. Nechte ID kódy ventilků
a vysílačů výstražného systému tlaku pneumatik zaregistrovat kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem. (S. 545)
◆Inicializace výstražného systému tlaku pneumatik
Když změníte velikost pneumatik, výstražný systém tlaku pneuma-
tik musí být inicializován.
Když je výstražný systém tlaku pneumatik inicializován, aktuální
tlak nahuštění pneumatik je nastaven jako vztažný tlak.
Výstražný systém tlaku pneumatik

5998-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10538CZ
8
Když nastanou potíže
*3
Kontrolka bezpečnostního pásu řidiče a spolujezdce
vpředu (výstražný bzučák)
Upozorňuje řidiče a/nebo spolujezdce vpředu, aby si za-
pnuli bezpečnostní pásy.
Zapněte bezpečnostní pás.
Pokud je sedadlo spolujezdce vpředu obsazeno, je
nutné zapnout také bezpečnostní pás spolujezdce
vpředu, aby se vypnula výstražná kontrolka (výstražný
bzučák).
*3
(Na středním panelu)
Kontrolky bezpečnostních pásů cestujících vzadu (vý-
stražný bzučák)
Varují cestující vzadu, aby se připoutali svými bezpečnost-
ními pásy.
Zapněte bezpečnostní pás.
Výstražná kontrolka tlaku pneumatik
Když se kontrolka rozsvítí:
Nízký tlak nahuštění pneumatik, např.
• Přirozené příčiny (S. 603)
• Defekt pneumatiky (S. 612, 632)
Nastavte tlak huštění pneumatik na předepsanou úro-
veň.
Kontrolka zhasne po několika minutách. V případě, že
kontrolka nezhasne, i když je nastaven tlak huštění
pneumatik, nechte systém zkontrolovat kterýmkoliv
autorizovaným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
Když se kontrolka rozsvítí poté, co bliká 1 minutu:
Porucha ve výstražném systému tlaku pneumatik
(S. 603)
Nechte systém zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterým-
koliv spolehlivým servisem.
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti

6048-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10538CZ
VÝSTRAHA
■Pokud zůstanou svítit obě výstražné kontrolky ABS a brzdového systému
Ihned zastavte vozidlo na bezpečném místě a kontaktujte kteréhokoliv auto-
rizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Vozidlo se stane extrémně nestabilní při brzdění a systém ABS může se-
lhat, což by mohlo způsobit nehodu s následky smrtelného nebo vážného
zranění.
■Když se rozsvítí výstražná kontrolka systému elektrického posilovače
řízení
Když se kontrolka rozsvítí žlutě, činnost posilovače řízení je omezena. Když
se kontrolka rozsvítí červeně, posilovač řízení nebude fungovat a ovládání
volantu se stane extrémně těžké. Když je ovládání volantu těžší než obvyk-
le, uchopte pevně volant a ovládejte ho použitím větší síly než obvykle.
■Pokud se rozsvítí výstražná kontrolka tlaku pneumatik
Dodržujte následující pokyny. Jejich nedodržení může zapříčinit ztrátu kont-
<00550052004f005c0003005100440047000300590052005d004c0047004f004800500003004400030050012400e500480003005700520003005d00530124005600520045004c0057000300560050005500570048004f005100700003005100480045005200
030059006900e5005100700003005d005500440051010c0051[í.
●Zastavte vozidlo co nejdříve na bezpečném místě. Ihned nastavte tlak huš-
tění pneumatik.
●Vozidla s rezervním kolem: Pokud se výstražná kontrolka tlaku pneumatik
rozsvítí i po nastavení tlaku huštění pneumatik, je pravděpodobné, že
máte defekt pneumatiky. Zkontrolujte pneumatiky. Pokud má pneumatika
defekt, vyměňte kolo s defektní pneumatikou za rezervní kolo a defektní
pneumatiku nechte opravit nejbližším autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
●Vozidla se sadou pro nouzovou opravu pneumatiky: Pokud se výstražná
kontrolka tlaku pneumatik rozsvítí i po nastavení tlaku huštění pneumatik,
je pravděpodobné, že máte defekt pneumatiky. Zkontrolujte pneumatiky.
Pokud má pneumatika defekt, opravte pneumatiku s defektem použitím
sady pro nouzovou opravu pneumatiky. (S. 612)
●Vyhněte se prudkému manévrování a brzdění. Pokud se pneumatiky vozi-
dla poškodí, mohli byste ztratit kontrolu nad volantem nebo nad brzdami.

6078-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10538CZ
8
Když nastanou potíže
Výstražné kontrolky a výstražné bzučáky fungují tak, jak je popsáno
níže, v závislosti na obsahu hlášení. Pokud hlášení signalizuje nut-
nost kontroly prodejcem, nechte vozidlo ihned zkontrolovat kterýmko-
liv autorizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
*: Bzučák zazní při prvním zobrazení hlášení na multiinformačním displeji.
Hlášení a výstrahy
Výstražná
kontrolka
systémuVýstražný
bzučák
*Výstraha
SvítíZní
Signalizuje vážnou situaci, např., když
systém související s jízdou má poru-
chu, nebo hrozí nebezpečí, nebude-li
provedeno nápravné opatření
Svítí nebo
blikáZní
Signalizuje vážnou situaci, např., když
systémy zobrazené na multiinformač-
ním displeji mohou mít poruchu
BlikáZní
Signalizuje situaci, kdy může dojít
např. k poškození vozidla nebo nebez-
pečí
SvítíNezní
Signalizuje stav, např. poruchu elektric-
kých součástí, jejich stav, nebo signali-
zuje nutnost údržby
BlikáNezní
Signalizuje situaci, např., kdy byla ně-
jaká činnost provedena nesprávně,
nebo signalizuje, jak provést činnost
správně

6088-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10538CZ
■Výstražná hlášení
Výstražná hlášení vysvětlená níže se mohou lišit od skutečných hlášení pod-
le provozních podmínek a specifikací vozidla.
■Výstražné kontrolky systému
Hlavní výstražná kontrolka se nerozsvítí nebo nebliká v následujících přípa-
dech. Místo toho se rozsvítí jednotlivá výstražná kontrolka systému spolu
s hlášením zobrazeným na multiinformačním displeji.
●"Anti-lock Brake System Malfunction Visit Your Dealer" (Porucha ABS. Na-
vštivte svého prodejce.):
Výstražná kontrolka ABS se rozsvítí. (S. 596)
●"Braking Power Low Visit Your Dealer" (Nízká brzdná síla. Navštivte svého
prodejce.):
Výstražná kontrolka brzdového systému (žlutá) se rozsvítí. (S. 597)
■Pokud se zobrazí "Visit Your Dealer" (Navštivte svého prodejce)
Systém nebo součást zobrazená na multiinformačním displeji má poruchu.
Nechte vozidlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehlivým servisem.
■Pokud se zobrazí hlášení o ovládání
●Pokud se zobrazí hlášení o ovládání plynového pedálu nebo brzdového pe-
dálu
Výstražné hlášení o ovládání brzdového pedálu se může zobrazit, když jsou
v činnosti asistenční jízdní systémy, např. PCS (Předkolizní systém) (je-li ve
výbavě) nebo adaptivní tempomat (je-li ve výbavě). Pokud se zobrazí vý-
stražné hlášení, zpomalte vozidlo nebo se řiďte instrukcemi zobrazenými na
multiinformačním displeji.
●Výstražné hlášení se zobrazí, když je v činnosti systém Brake Override
(<003600110003001500130015000c001100030033005200560057005800530058004d005700480003005300520047004f00480003004c00510056005700550058004e00460074000300510044000300500058004f0057004c004c0051004900520055005000
4400fe00510074005000030047004c00560053004f0048004d[i.
●Pokud se zobrazí hlášení o ovládání spínače POWER
Instrukce o ovládání spínače POWER se zobrazí, když je prováděn ne-
správný postup pro startování hybridního systému nebo je spínač POWER
ovládán nesprávně. Postupujte podle instrukcí na multiinformačním displeji,
abyste ovládali spínač POWER znovu.
●Pokud se zobrazí hlášení o ovládání řazení
Aby se zabránilo nesprávnému ovládání řadicí páky nebo neočekávanému
pohybu vozidla, na multiinformačním displeji se může zobrazit hlášení poža-
dující přesunutí řadicí páky. V tomto případě postupujte podle instrukcí
v hlášení a přesuňte řadicí páku.
●Pokud se zobrazí hlášení nebo obrázek o stavu otevření/zavření součásti
nebo doplnění spotřebního materiálu
Ověřte součást označenou pomocí multiinformačního displeje nebo výstraž-
né kontrolky, a pak proveďte postup řešení, např. zavření dveří nebo dopl-
nění spotřebního materiálu.

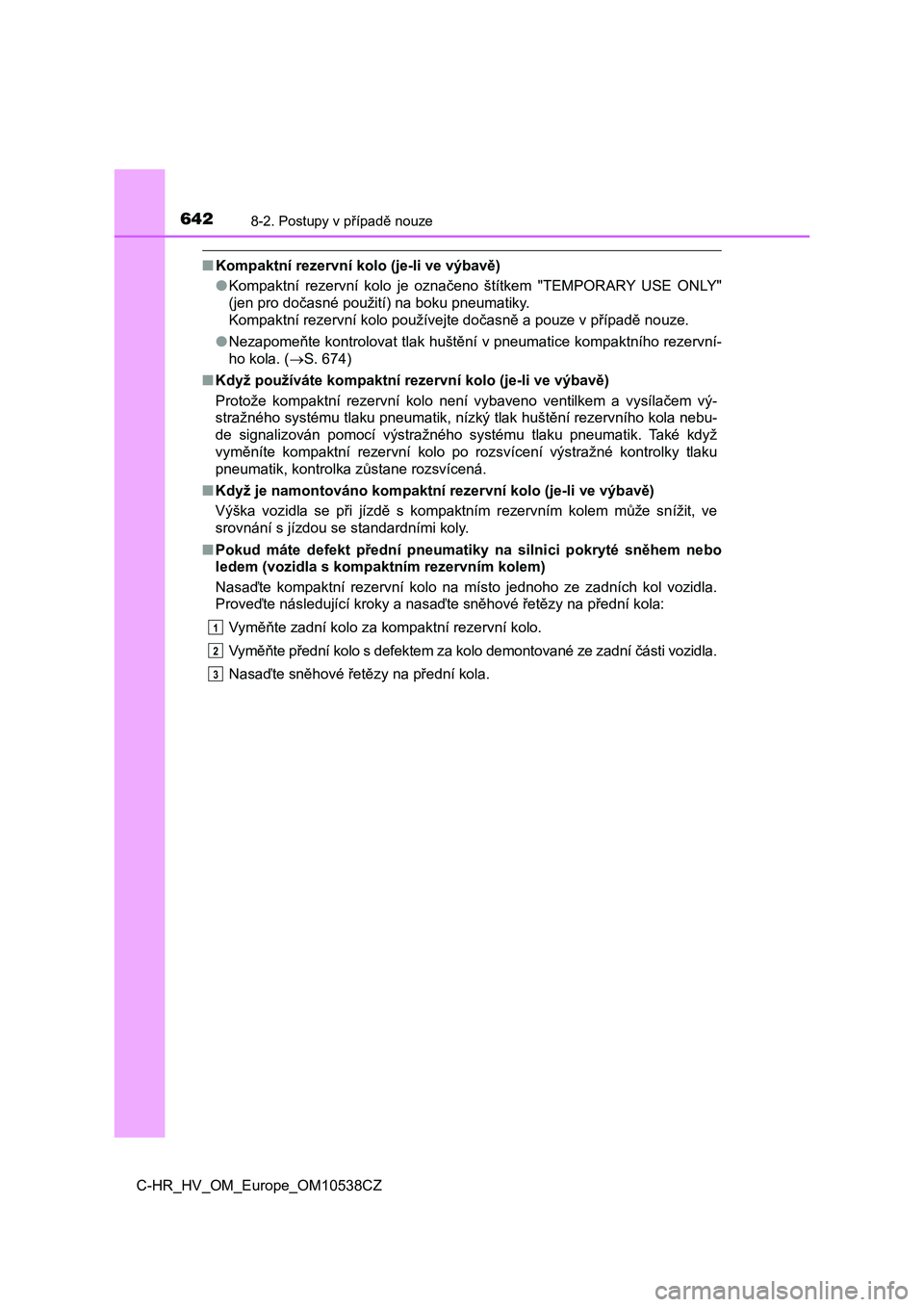

6428-2. Postupy v případě nouze
C-HR_HV_OM_Europe_OM10538CZ
■Kompaktní rezervní kolo (je-li ve výbavě)
●Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(jen pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě nouze.
●Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervní-
ho kola. (S. 674)
■Když používáte kompaktní rezervní kolo (je-li ve výbavě)
Protože kompaktní rezervní kolo není vybaveno ventilkem a vysílačem vý-
stražného systému tlaku pneumatik, nízký tlak huštění rezervního kola nebu-
de signalizován pomocí výstražného systému tlaku pneumatik. Také když
vyměníte kompaktní rezervní kolo po rozsvícení výstražné kontrolky tlaku
pneumatik, kontrolka zůstane rozsvícená.
■Když je namontováno kompaktní rezervní kolo (je-li ve výbavě)
Výška vozidla se při jízdě s kompaktním rezervním kolem může snížit, ve
srovnání s jízdou se standardními koly.
■Pokud máte defekt přední pneumatiky na silnici pokryté sněhem nebo
ledem (vozidla s kompaktním rezervním kolem)
Nasaďte kompaktní rezervní kolo na místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte sněhové řetězy na přední kola:
Vyměňte zadní kolo za kompaktní rezervní kolo.
Vyměňte přední kolo s defektem za kolo demontované ze zadní části vozidla.
Nasaďte sněhové řetězy na přední kola.
1
2
3

704Abecední rejstřík
C-HR_HV_OM_Europe_OM10538CZ
Předkolizní systém (PCS)
Funkce .................................. 274
Výstražná kontrolka .............. 598
Zapnutí/vypnutí systému ....... 278
Přední dveře ............................. 149
Přední mlhová světla
Spínač ................................... 254
Výkon .................................... 676
Výměna žárovek ................... 571
Přední obrysová světla
Spínač světel ........................ 244
Výměna žárovek ................... 582
Přední osobní lampičky .......... 491
Výkon .................................... 676
Přední sedadla ......................... 178
Čistění ................................... 517
Opěrky hlavy ......................... 182
Seřízení................................. 178
Správná jízdní poloha ............. 36
Vyhřívání sedadel ................. 488
Přední směrová světla
Páčka směrových světel ....... 235
Výkon .................................... 676
Výměna žárovek ................... 573
Přehrávač CD
*......................... 426
Přehřívání ................................. 657
Přehřívání, Motor ..................... 657
Převodovka
Hybridní převodovka ............. 231
Když nelze vyřadit řadicí
páku z P.............................. 233
Spínač volby jízdního režimu .. 328
Při nehodě na silnici .................. 96
Přídržná madla ......................... 509
Příruční schránky .................... 498
Přístroj
Indikátory .............................. 119
Multiinformační displej .......... 129
Ovládání osvětlení přístrojů .. 132
Výstražné kontrolky............... 117
Přizpůsobitelné funkce ........... 679Rádio
*...................................... 424
Regenerační brzdění ................. 89
Rezervní kolo
Místo uložení ........................ 633
Tlak huštění .......................... 674
Režim Eko-jízdy ....................... 328
Rozměry ................................... 666
Rychloměr ................................ 125
Řadicí páka............................... 231
Hybridní převodovka ............. 231
Když nelze přesunout řadicí
páku z P ............................. 233
Řešení problémů ..................... 692
Řetězy ....................................... 414
Řízení stability vozidla (VSC) .. 402
S-IPA (Systém inteligentního
parkovacího asistenta) ......... 363
Sedadla
Čistění................................... 517
Instalace dětských zádržných
systémů ................................ 66
Opěrka hlavy......................... 182
Pokyny pro seřízení .............. 179
Přední sedadla...................... 178
Seřízení ................................ 178
Správná poloha sezení
v sedadle .............................. 36
Vyhřívání sedadel ................. 488
Zadní sedadla ....................... 180
R
Ř
S
