2017 TOYOTA C_HR HYBRID Manual del propietario (in Spanish)

5777-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
7
Mantenimiento y cuidados
■Luces de la matrícula
Abra el portón trasero y retire la
tapa.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador de cabeza plana con
cinta adhesiva.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden inverso.
1
2
3
4

5787-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S

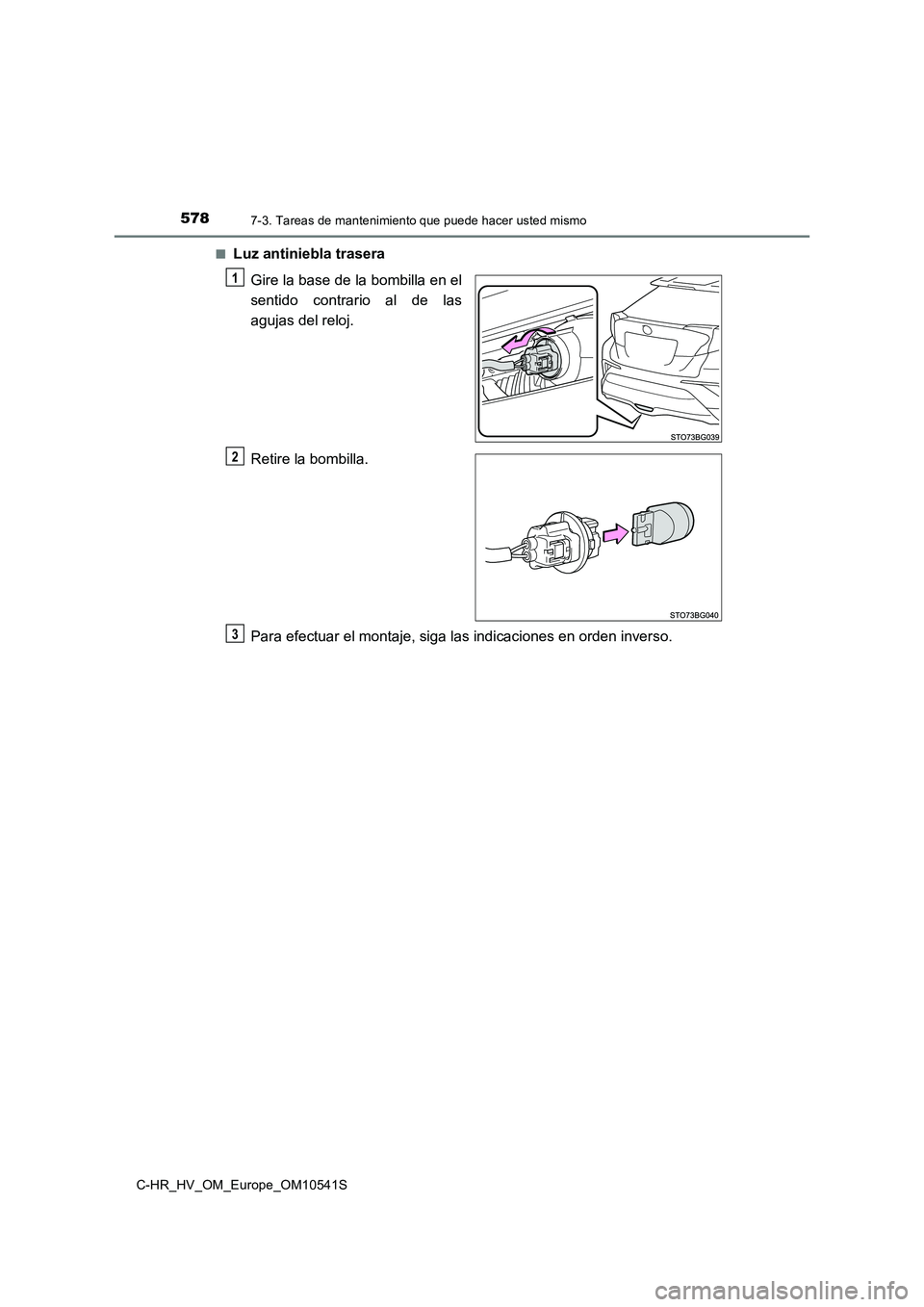

■Luz antiniebla trasera
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden inverso.
1
2
3

5797-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
7
Mantenimiento y cuidados
■Luces de los intermitentes laterales
Introduzca un destornillador de
cabeza plana y suelte el gancho
de la cubierta del espejo
retrovisor exterior.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador de cabeza plana con
cinta adhesiva.
Suelte los ganchos de todo el
perímetro de la cubierta.
Suelte el gancho de la parte
inferior de la cubierta y extraiga
la cubierta.
1
Gancho
2
3

5807-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
Introduzca un destornillador de
cabeza plana y extraiga la lente
hacia el exterior.
Retire el casquillo del
alojamiento de la luz indicadora
de dirección lateral.
Retire la bombilla.
Sustituya la bombilla e instale el
casquillo en el alojamiento de la
luz indicadora de dirección
lateral.
Alinee las ranuras del casquillo con
el alojamiento de la luz indicadora
de dirección lateral.
4
5
6
7

5817-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
7
Mantenimiento y cuidados
Coloque la lente.
Introduzca el gancho de la
lente.
Fije la lente.
Coloque el mazo de cables en la
parte posterior de la lente.
Introduzca el gancho de la
cubierta.
Fije el gancho de la parte
inferior de la cubierta.
8
1
2
9
10

5827-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
Fije los ganchos en todo el
perímetro de la cubierta.
Por último, compruebe que el
gancho exterior esté bien colocado.
■Sustitución de las luces siguientes
Si alguna de las luces siguientes se ha fundido, lleve el vehículo a un
proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable, para que se la cambien.
● Faros (vehículos con tipo LED)
● Luces de posición delanteras/luces de marcha diurna
● Luces de los intermitentes delanteros (vehículos con tipo LED)
● Luces antiniebla delanteras (vehículos con tipo LED)
● Luces de freno/de posición traseras
● Luces de los intermitentes traseros (vehículos con tipo LED)
● Luces de marcha atrás (vehículos con tipo LED)
● Luz de freno de montaje elevado
● Iluminación del espejo exterior (si está instalado)
11

5837-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
7
Mantenimiento y cuidados
■Bombillas de los faros LED
Las siguientes luces se componen de LED. Si alguno de los LED se funde, lleve el
vehículo a un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable para que sustituyan la luz.
● Faros (vehículos con tipo LED)
● Luces de posición delanteras/luces de marcha diurna
● Luces de los intermitentes delanteros (vehículos con tipo LED)
● Luces antiniebla delanteras (vehículos con tipo LED)
● Luz de freno de montaje elevado
● Luces de freno/de posición traseras
● Luces de los intermitentes traseros (vehículos con tipo LED)
● Luces de marcha atrás (vehículos con tipo LED)
● Iluminación del espejo exterior (si está instalado)
■ Condensación en el interior de las lentes
La condensación temporal en el interior de las lentes de los faros no indica un mal
funcionamiento.
Póngase en contacto con un proveedor Toyota autorizado, un taller de reparación
Toyota autorizado o cualquier taller fiable para obtener más información sobre las
siguientes situaciones:
● Se han formado grandes gotas de agua en el interior de las lentes.
● Se ha introducido agua en el interior del faro.
■ Al cambiar las bombillas
 P. 5 6 7

5847-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HV_OM_Europe_OM10541S
ADVERTENCIA
■Recambio de las bombillas
● Apague las luces. No intente cambiar las bombillas de los faros inmediatamente
después de haber apagado las luces.
Las bombillas estarán muy calientes y podrían causarle quemaduras.
● No toque la parte de cristal de la bombilla con las manos. Si tiene que tocar la
parte de cristal, hágalo utilizando un paño limpio y seco para evitar que la bombilla
se humedezca o entre en contacto con aceites.
Además, si la bombilla se raya o se cae, podría romperse o fundirse.
● Instale las bombillas de los faros y todos los componentes necesarios para fijarlas.
De no instalarse correctamente, podrían provocar daños, incendios o hacer que el
agua entre en el compartimento de los faros. Como consecuencia, los faros
podrían verse afectados y se produciría condensación en las lentes.
● No intente reparar ni desmontar las bombillas, los conectores, los circuitos
eléctricos ni los componentes.
En caso contrario, se pueden producir lesiones graves o incluso mortales como
consecuencia de una descarga eléctrica.
■ Para evitar daños e incendios
● Asegúrese de que las bombillas de los faros estén bien colocadas y fijadas.
● Compruebe el vataje de la bombilla antes de instalarla para evitar daños por
sobrecalentamiento.
