2017 TOYOTA AURIS kontrolky

962. Přístrojová deska
UK AURIS HB EE (OM12K97CZ)
*1: Tyto kontrolky, kromě kontrolek zobrazených na multiinformačním displeji,
se rozsvítí, když je spínač motoru otočen do polohy "ON" (vozid la bez sys-
tému bezklíčového nastupování a startování) nebo je zapnut do r ežimu
ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčového nastupován í
a startování), aby signalizovaly, že je prováděna kontrola syst ému. Zhas-
nou po nastartování motoru, nebo po několika sekundách. Systém může
mít poruchu, pokud se kontrolka nerozsvítí nebo nezhasne. Necht e vozidlo
zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
*2: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*3: Vozidla s 3kruhovým přístrojem
*4: Vozidla s 2kruhovým přístrojem
*5: Kontrolka se nerozsvítí, když je systém vypnutý.
*6: Tato kontrolka se rozsvítí na středním panelu.
*7: Když je venkovní teplota přibližně 3 °C nebo nižší, indikátor bude blikat při-
bližně 10 sekund, pak zůstane svítit.
*4
(je-li ve výbavě)
Indikátor řazení
( S. 231)(Zelená)(je-li ve výbavě)
Indikátor systému bezklí-
čového nastupování
a startování ( S. 213)
*1, 5
(je-li ve výbavě)
Indikátor Eko-jízdy
( S. 105, 115)
*7
(je-li ve výbavě)
Indikátor nízké venkovní
teploty ( S. 98)
*6Indikátor zabezpečení
( S. 75, 87)
*1, 6Indikátor "PASSENGER
AIR BAG" ( S. 52)
(je-li ve výbavě)
Indikátor "SPORT"
( S. 224)
UK AURIS_HB_OM_Europe_OM12K97E.book Page 96 Friday, October 7, 2016 12:29 PM

972. Přístrojová deska
UK AURIS HB EE (OM12K97CZ)
2
Přístrojová deska
VÝSTRAHA
■Když se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolky bezpečnostního systému, jako jsou výstraž né kont-
rolky ABS a SRS, nerozsvítily při nastartování motoru, znamenal o by to, že
tyto systémy nejsou schopny vás ochránit při nehodě, což může m ít za ná-
sledek smrtelná nebo vážná zranění. Pokud k tomu dojde, nechte vozidlo
ihned zkontrolovat kterýmkoliv autorizovaným prodejcem nebo ser visem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 97 Friday, October 7 , 2016 12:29 PM

1463-2. Otevírání, zavírání a zamykání dveří
UK AURIS HB EE (OM12K97CZ)
■ Účinný dosah (oblasti, ve kterých je detekován elektronický klíč)
■ Alarmy a výstražné kontrolky
Vozidla s 3kruhovým přístrojem: Aby se zabránilo krádeži vozidl a a nepředví-
datelným nehodám vyplývajících z chybného ovládání, je použita kombinace
vnějších a vnitřních bzučáků, a také výstražné kontrolky. Prove ďte příslušná
opatření pro výstražnou kontrolku, která se rozsvítí. ( S. 547)
Vozidla s 2kruhovým přístrojem: Aby se zabránilo krádeži vozidl a a nehodám
vyplývajících z chybného ovládání, je použita kombinace vnějšíc h a vnitřních
bzučáků, a také výstražná hlášení zobrazená na multiinformačním displeji.
Proveďte příslušná opatření podle zobrazeného hlášení. ( S. 553)
Když zazní pouze alarm, okolnosti a nápravná opatření jsou násl edující.
Když zamykáte nebo odemykáte
dveře
Systém je možné ovládat, když je
elektronický klíč ve vzdálenosti do
cca 0,7 m od vnější kliky předních
dveří a zadních dveří. (Ovládat je
možno pouze ty dveře, které dete-
kují klíč.)
Když startujete motor nebo přepínáte režimy spínače motoru
Systém je možné ovládat, když je elektronický klíč uvnitř vozid la.
AlarmSituaceNápravné opatření
Vnější bzučák zazní
1krát na 5 sekund
Vozidla s 3kruhovým
přístrojem: Pokus o za-
mknutí dveří použitím
systému bezklíčového
nastupování a startová-
ní, když je elektronický
klíč stále uvnitř vozidla.
Vezměte elektronický
klíč z vozidla a zamkně-
te dveře znovu.
Pokus o zamknutí vozi-
dla, přičemž byly ote-
vřené dveře.
Zavřete všechny dveře
a znovu dveře zamk-
něte.
Vnitřní bzučák zní ne-
přerušovaně
Spínač motoru byl přep-
nut do režimu PŘÍSLU-
ŠENSTVÍ, když byly
otevřeny dveře řidiče
(nebo byly otevřeny
dveře řidiče, když byl
spínač motoru v režimu
PŘÍSLUŠENSTVÍ).
Vypněte spínač motoru
a zavřete dveře řidiče.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 146 Friday, October 7, 2016 12:29 PM

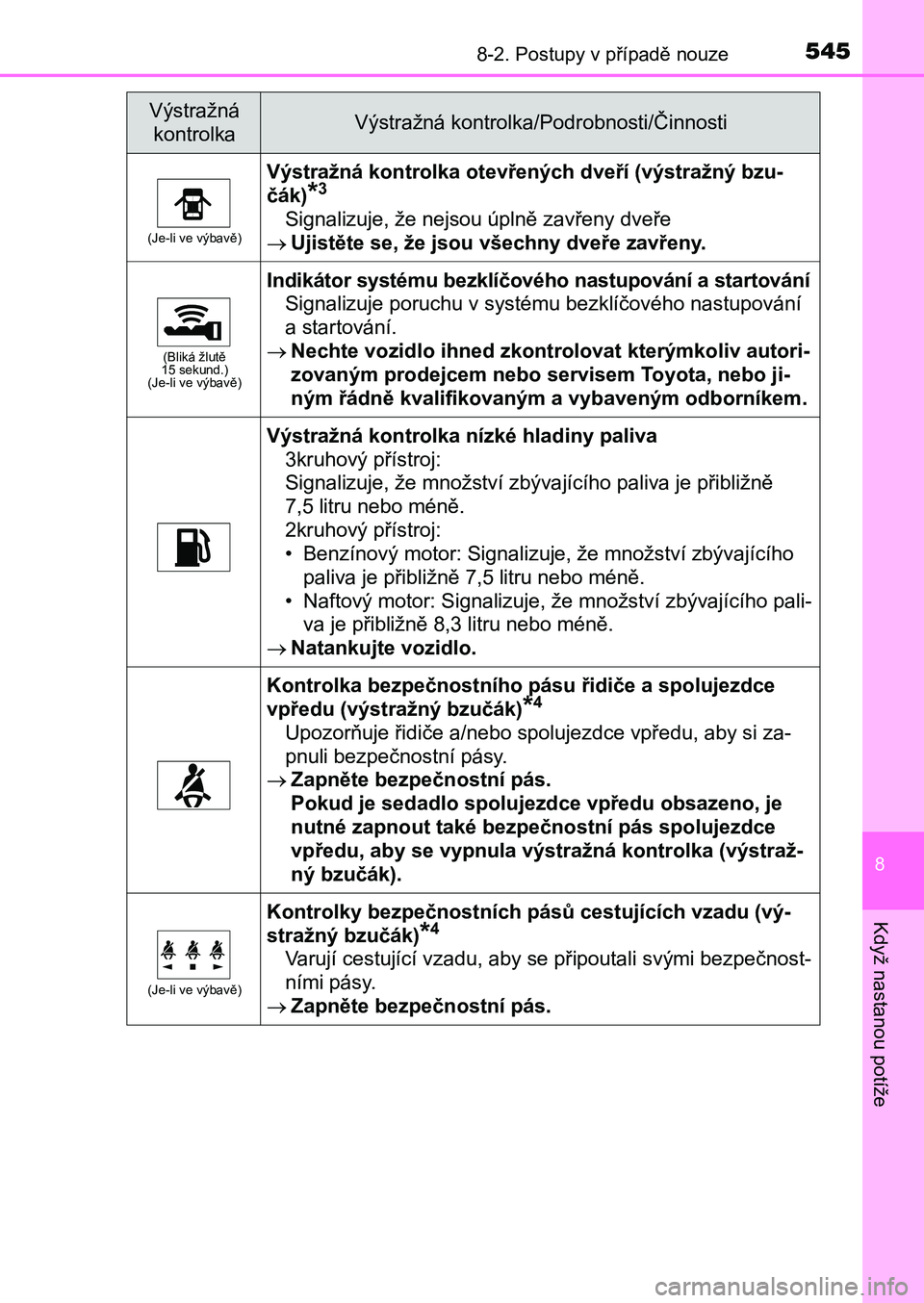

5458-2. Postupy v případě nouze
UK AURIS HB EE (OM12K97CZ)
8
Když nastanou potíže
(Je-li ve výbavě)
Výstražná kontrolka otevřených dveří (výstražný bzu-
čák)*3
Signalizuje, že nejsou úplně zavřeny dveře
 Ujistěte se, že jsou všechny dveře zavřeny.
(Bliká žlutě 15 sekund.)(Je-li ve výbavě)
Indikátor systému bezklíčového nastupování a startování
Signalizuje poruchu v systému bezklíčového nastupování
a startování.
 Nechte vozidlo ihned zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo ji-
ným řádně kvalifikovaným a vybaveným odborníkem.
Výstražná kontrolka nízké hladiny paliva
3kruhový přístroj:
Signalizuje, že množství zbývajícího paliva je přibližně
7,5 litru nebo méně.
2kruhový přístroj:
• Benzínový motor: Signalizuje, že množství zbývajícího
paliva je přibližně 7,5 litru nebo méně.
• Naftový motor: Signalizuje, že množství zbývajícího pali-
va je přibližně 8,3 litru nebo méně.
 Natankujte vozidlo.
Kontrolka bezpečnostního pásu řidiče a spolujezdce
vpředu (výstražný bzučák)*4
Upozorňuje řidiče a/nebo spolujezdce vpředu, aby si za-
pnuli bezpečnostní pásy.
 Zapněte bezpečnostní pás.
Pokud je sedadlo spolujezdce vpředu obsazeno, je
nutné zapnout také bezpečnostní pás spolujezdce
vpředu, aby se vypnula výstražná kontrolka (výstraž-
ný bzučák).
(Je-li ve výbavě)
Kontrolky bezpečnostních pásů cestujících vzadu (vý-
stražný bzučák)*4
Varují cestující vzadu, aby se připoutali svými bezpečnost-
ními pásy.
 Zapněte bezpečnostní pás.
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti/Činnosti
UK AURIS_HB_OM_Europe_OM12K97E.book Page 545 Friday, October 7, 2016 12:29 PM

5518-2. Postupy v případě nouze
UK AURIS HB EE (OM12K97CZ)
8
Když nastanou potíže
VÝSTRAHA
■Pokud zůstanou svítit obě výstražné kontrolky ABS a brzdového systému
Ihned zastavte vozidlo na bezpečném místě a kontaktujte kteréhokoliv auto-
rizovaného prodejce nebo servis Toyota, nebo jiného řádně kvali fikovaného
a vybaveného odborníka. Vozidlo se stane extrémně nestabilní př i brzdění
a systém ABS může selhat, což by mohlo způsobit nehodu s násled ky smr-
telného nebo vážného zranění.
■ Když se rozsvítí výstražná kontrolka systému elektrického posilovače
řízení
Ovládání volantu se může stát extrémně těžké.
Pokud je ovládání volantu těžší než obvykle, držte volant pevně a ovládejte
ho použitím větší síly než obvykle.
■ Když jedete, abyste vyčistili DPF katalyzátor (naftový motor)
Během jízdy věnujte dostatečnou pozornost počasí, stavu vozovky , stavu
terénu a dopravy, a dodržujte dopravní předpisy a/nebo omezení. Jinak to
může zapříčinit neočekávanou nehodu, mající za následek smrteln á nebo
vážná zranění.
■ Pokud se rozsvítí výstražná kontrolka tlaku pneumatik (vozidla s vý-
stražným systémem tlaku pneumatik)
Dodržujte následující pokyny. Jejich nedodržení může zapříčinit ztrátu kont-
roly nad vozidlem a může to způsobit smrtelné nebo vážné zraněn í.
● Zastavte vozidlo co nejdříve na bezpečném místě. Ihned nastavte tlak huš-
tění pneumatik.
● Vozidla s rezervním kolem: Pokud se výstražná kontrolka tlaku pneumatik
rozsvítí i po nastavení tlaku huštění pneumatik, je pravděpodob né, že
máte defekt pneumatiky. Zkontrolujte pneumatiky. Pokud má pneum atika
defekt, vyměňte kolo s defektní pneumatikou za rezervní kolo a defektní
pneumatiku nechte opravit nejbližším autorizovaným prodejcem ne bo
servisem Toyota, nebo jiným řádně kvalifikovaným a vybaveným od borní-
kem.
● Vozidla se sadou pro nouzovou opravu pneumatiky: Pokud se výstražná
kontrolka tlaku pneumatik rozsvítí i po nastavení tlaku huštění pneumatik,
je pravděpodobné, že máte defekt pneumatiky. Zkontrolujte pneum atiky.
Pokud má pneumatika defekt, opravte pneumatiku s defektem použi tím
sady pro nouzovou opravu pneumatiky.
● Vyhněte se prudkému manévrování a brzdění. Pokud se pneumatiky vozi-
dla poškodí, mohli byste ztratit kontrolu nad volantem nebo nad brzdami.
■ Pokud dojde k defektu nebo náhlému úniku vzduchu (vozidla s výstraž-
ným systémem tlaku pneumatik)
Výstražný systém tlaku pneumatik se nemusí ihned aktivovat.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 551 Friday, October 7, 2016 12:29 PM

5538-2. Postupy v případě nouze
UK AURIS HB EE (OM12K97CZ)
8
Když nastanou potíže
Hlavní výstražná kontrolka
Hlavní výstražná kontrolka se také
rozsvítí nebo bliká, aby signalizo-
vala, že je na multiinformačním
displeji zobrazeno nějaké hlášení.
Multiinformační displej
Pokud se kterékoliv z hlášení nebo indikátorů znovu rozsvítí po prove-
dení následujících činností, kontaktujte kteréhokoliv autorizov aného
prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vy-
baveného odborníka.
Výstražné kontrolky a výstražné bzučáky fungují tak, jak je pop sáno
níže, v závislosti na obsahu hlášení. Pokud hlášení signalizuje nut-
nost kontroly prodejcem, nechte vozidlo ihned zkontrolovat kter ýmko-
liv autorizovaným prodejcem nebo servisem Toyota, nebo jiným řá dně
kvalifikovaným a vybaveným odborníkem.
Pokud se zobrazí výstražné hlášení
(vozidla s 2kruhovým přístrojem)
Multiinformační displej zobrazuje výstrahy o poruchách systé-
mů, nesprávně provedených činnostech a hlášení, která signali-
zují nutnost údržby. Když se zobrazí hlášení, proveďte nápravné
opatření odpovídající tomuto hlášení.
1
2
Hlášení a výstrahy
Výstražná kontrolka systémuVýstražný bzučák*Výstraha
Svítí Zní
Signalizuje vážnou situaci, např.,
když systém související s jízdou
má poruchu, nebo hrozí nebezpe-
čí, nebude-li provedeno nápravné
opatření
UK AURIS_HB_OM_Europe_OM12K97E.book Page 553 Friday, October 7, 2016 12:29 PM

5688-2. Postupy v případě nouze
UK AURIS HB EE (OM12K97CZ)
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
103 N•m
Uložte kolo s defektem, zvedák a všechno nářadí.
■Plnohodnotné rezervní kolo
● U vozidel s výstražným systémem tlaku pneumatik má plnohodnotné re-
zervní kolo na vnějším povrchu kola štítek "Temporary use only" (Pouze pro
dočasné použití).
Plnohodnotné rezervní kolo používejte dočasně a pouze v případě nouze.
● Nezapomeňte kontrolovat tlak huštění v pneumatice plnohodnotného re-
zervního kola. ( S. 625)
■ Kompaktní rezervní kolo
● Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(jen pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě no uze.
● Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervní-
ho kola. ( S. 625)
■ Když je namontováno kompaktní rezervní kolo
Vozidlo se při jízdě s kompaktním rezervním kolem sníží, ve sro vnání s jízdou
se standardními koly.
■ Když používáte rezervní kolo (vozidla s výstražným systémem tlaku pneu-
matik)
Protože rezervní kolo není vybaveno ventilkem a vysílačem výstr ažného sys-
tému tlaku pneumatik, nízký tlak huštění rezervního kola nebude signalizován
pomocí výstražného systému tlaku pneumatik. Také když vyměníte kompakt-
ní rezervní kolo po rozsvícení výstražné kontrolky tlaku pneuma tik, kontrolka
zůstane rozsvícená.
4
5
UK AURIS_HB_OM_Europe_OM12K97E.book Page 568 Friday, October 7, 2016 12:29 PM

653Abecední rejstřík
UK AURIS HB EE (OM12K97CZ)
Přední sedadla ......................... 168
Čistění ................................... 450
Opěrky hlavy ......................... 172
Seřízení................................. 168
Správná jízdní poloha ............. 36
Vyhřívání sedadel ................. 419
Přední senzor ........................... 254
Přední směrová světla............. 233
Páčka směrových světel ....... 233
Výkon .................................... 627
Výměna žárovek ................... 514
Přehrávač CD*......................... 350
Přehřívání, Motor ..................... 600
Převodovka ...................... 223, 230
Indikátor řazení ..................... 231
Když nelze přesunout řadicí
páku z P.............................. 228
Manuální převodovka............ 230
Multidrive............................... 223
Pádlové spínače
řazení.......................... 225, 226
Režim M ................................ 226
Přídavné topení ........................ 417
Přídržná madla ......................... 441
Příruční schránky ............ 429, 433
Přístroje ...................................... 98
Indikátory ................................ 95
Multiinformační displej .. 101, 107
Nastavení .............................. 113
Ovládání osvětlení
přístrojů....................... 103, 113
Přístroje................................... 98
Výstražné kontrolky................. 93
Přizpůsobitelné funkce ........... 630
Rádio*...................................... 347
Rezervní kolo ........................... 559
Místo uložení ........................ 560
Tlak huštění .......................... 626
Rozměry ................................... 608
RSA (Asistent dopravních
značek) ................................... 280
Rychloměr .................................. 98
Řadicí páka....................... 223, 230
Když nelze vyřadit řadicí
páku z P ............................. 228
Manuální převodovka ........... 230
Multidrive .............................. 223
Řetězy ....................................... 339
Řízení stability vozidla (VSC) .. 332
R
Ř
*: U vozidel vybavených navigačním/multimediálním systémem - viz "Příručka pro uživatele navigačního a multimediálního systému".
UK AURIS_HB_OM_Europe_OM12K97E.book Page 653 Friday, October 7, 2016 12:29 PM
