*1: Sygna∏ ostrzegawczy uk∏adu hamulcowego:
Je˝eli istnieje ryzyko wystàpienia usterki majàcej wp∏yw na skutecznoÊç
uk∏adu hamulcowego, zaÊwieca si´ lampka ostrzegawcza i rozlega si´ sy-
gna∏ ostrzegawczy.
Sygna∏ ostrzegawczy uruchomionego hamulca postojowego:
Gdy samochód osiàgnie pr´dkoÊç 5 km/h, rozlega si´ sygna∏ akustyczny,
przypominajàc o nieca∏kowitym zwolnieniu hamulca postojowego.
*
2: Sygnalizacja pasów bezpieczeƒstwa:
Sygna∏ ostrzegawczy przypomina o koniecznoÊci zapi´cia pasów bezpie-
czeƒstwa kierowcy i pasa˝erów. Sygna∏ ostrzegawczy rozlega si´ przez
30 sekund po przekroczeniu pr´dkoÊci 20 km/h. Nast´pnie, gdy pas bez-
pieczeƒstwa nadal nie zostanie zapi´ty, barwa dêwi´ku ulegnie zmianie,
a sygna∏ ostrzegawczy b´dzie emitowany przez kolejne 90 sekund.
4948-2. Post´powanie w sytuacjach awaryjnych

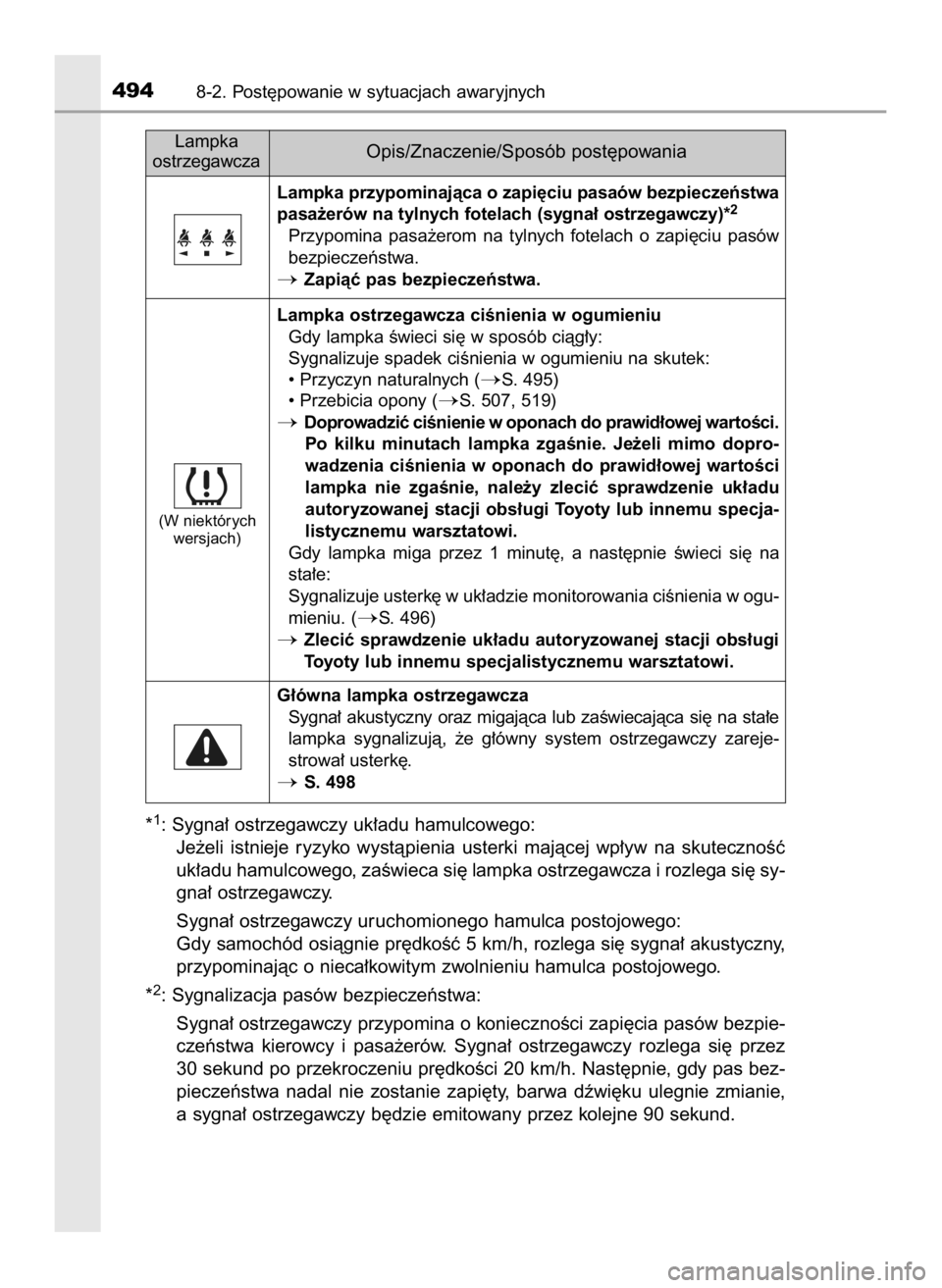

Lampka
ostrzegawcza
Opis/Znaczenie/Sposób post´powania
Lampka przypominajàca o zapi´ciu pasaów bezpieczeƒstwa
pasa˝erów na tylnych fotelach (sygna∏ ostrzegawczy)*2
Przypomina pasa˝erom na tylnych fotelach o zapi´ciu pasów
bezpieczeƒstwa.
Zapiàç pas bezpieczeƒstwa.
Lampka ostrzegawcza ciÊnienia w ogumieniu
Gdy lampka Êwieci si´ w sposób ciàg∏y:
Sygnalizuje spadek ciÊnienia w ogumieniu na skutek:
• Przyczyn naturalnych (
S. 495)
• Przebicia opony (
S. 507, 519)
Doprowadziç ciÊnienie w oponach do prawid∏owej wartoÊci.
Po kilku minutach lampka zgaÊnie. Je˝eli mimo dopro-
wadzenia ciÊnienia w oponach do prawid∏owej wartoÊci
lampka nie zgaÊnie, nale˝y zleciç sprawdzenie uk∏adu
autoryzowanej stacji obs∏ugi Toyoty lub innemu specja-
listycznemu warsztatowi.
Gdy lampka miga przez 1 minut´, a nast´pnie Êwieci si´ na
sta∏e:
Sygnalizuje usterk´ w uk∏adzie monitorowania ciÊnienia w ogu-
mieniu. (
S. 496)
Zleciç sprawdzenie uk∏adu autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu warsztatowi.
(W niektórych
wersjach)
G∏ówna lampka ostrzegawcza
Sygna∏ akustyczny oraz migajàca lub zaÊwiecajàca si´ na sta∏e
lampka sygnalizujà, ˝e g∏ówny system ostrzegawczy zareje-
strowa∏ usterk´.
S. 498
8 Auris HV OM12L07E 3/13/17 12:24 PM Page 494 (Black plate)

Usunàç zanieczyszczenia
i wszelkie obce materia∏y
z przylegajàcych do siebie po-
wierzchni ko∏a i piasty.
Pozostawienie nieoczyszczonych
powierzchni przylegania ko∏a
i piasty mo˝e spowodowaç polu-
zowanie si´ nakr´tek mocujàcych
podczas jazdy i w konsekwencji
doprowadziç do odpadni´cia ko∏a.
1
8-2. Post´powanie w sytuacjach awaryjnych513
8
Sytuacje awaryjne
Zmiana ko∏a
BezpoÊrednio po zakoƒczeniu jazdy nie nale˝y dotykaç obr´czy kó∏
i okolic uk∏adu hamulcowego.
BezpoÊrednio po zakoƒczeniu jazdy obr´cze kó∏ i okolice uk∏adu hamul-
cowego sà bardzo goràce. Dotkni´cie tych miejsc d∏onià, stopà lub innà
cz´Êcià cia∏a podczas zmiany ko∏a mo˝e spowodowaç oparzenia.
W celu ograniczenia ryzyka Êmierci lub powa˝nych obra˝eƒ cia∏a, w wyniku
poluzowania nakr´tek i odpadni´cia ko∏a, nale˝y przestrzegaç podanych
zaleceƒ:
• Nie wolno smarowaç ani oliwiç nakr´tek i Êrub mocujàcych ko∏o.
Olej lub smar mogà umo˝liwiç zbyt mocne dokr´cenie Êrub mocujà-
cych ko∏o, prowadzàc do zniszczenia Êrub lub obr´czy ko∏a. Ponadto
mo˝e dojÊç do samoistnego poluzowania si´ nakr´tek i odpadni´cia
ko∏a, a w efekcie do powa˝nego wypadku. Wszelkie Êlady smaru lub
oleju na cz´Êciach gwintowanych nale˝y wytrzeç do sucha.
• Po zmianie ko∏a nale˝y jak najszybciej przy u˝yciu klucza dynamome-
trycznego dociàgnàç nakr´tki ko∏a momentem 103 Nm (10,5 kGm).
• Nie zak∏adaç na ko∏o silnie uszkodzonej os∏ony ozdobnej, poniewa˝
mo˝e ona odpaÊç podczas jazdy.
• Do przykr´cenia ko∏a nale˝y u˝ywaç wy∏àcznie nakr´tek specjalnie do
niego przeznaczonych.
• W razie zauwa˝enia p´kni´ç lub deformacji ko∏ków gwintowanych, na-
kr´tek lub otworów w obr´czy ko∏a nale˝y zleciç autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie
samochodu.
• Przykr´cajàc nakr´tki ko∏a, nale˝y upewniç si´, ˝e za∏o˝one sà one
powierzchnià sto˝kowà skierowanà w stron´ ko∏a. (
S. 456)
Zak∏adanie ko∏a zapasowego
8 Auris HV OM12L07E 3/13/17 12:24 PM Page 513 (Black plate)

Butelk´ i spr´˝ark´ umieÊciç tymczasowo w baga˝niku.
Aby równomiernie rozprowadziç Êrodek uszczelniajàcy wewnàtrz
opony, nale˝y jak najszybciej bezpiecznie przejechaç oko∏o 5 km
z pr´dkoÊcià poni˝ej 80 km/h.
Po przejechaniu oko∏o 5 km
nale˝y zatrzymaç samochód
w bezpiecznym miejscu, na
twardym i p∏askim pod∏o˝u
i pod∏àczyç spr´˝ark´.
Odczytaç ciÊnienie w kole na
manometrze.
Je˝eli ciÊnienie w oponie
jest mniejsze ni˝ 130 kPa
(1,3 kG/cm
2lub bara; 19
psi): Uszkodzenie jest
zbyt du˝e i nie mo˝e byç
naprawione. Nale˝y skon-
taktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty
lub z innym specjalistycz-
nym warsztatem.
Je˝eli ciÊnienie w oponie wynosi co najmniej 130 kPa (1,3 kG/cm
2
lub bara; 19 psi), lecz jest ni˝sze od zalecanej war toÊci: PrzejÊç
do kroku .
Je˝eli ciÊnienie w oponie odpowiada zalecanej war toÊci (
S. 560):
PrzejÊç do kroku .
W∏àczyç spr´˝ark´ i nape∏niaç opon´ powietrzem a˝ do uzyskania
zalecanej war toÊci ciÊnienia. Nast´pnie przejechaç oko∏o 5 km
i przejÊç do kroku .
UmieÊciç spr´˝ark´ w baga˝niku.
Zachowujàc niezb´dne Êrodki ostro˝noÊci, unikajàc gwa∏townego
hamowania, ostrych skr´tów i nie przekraczajàc pr´dkoÊci 80 km/h,
nale˝y udaç si´ do najbli˝szej autoryzowanej stacji obs∏ugi Toyoty
lub innego wyspecjalizowanego w naprawie opon warsztatu w celu
naprawy lub wymiany uszkodzonej opony.
28
27
24
26
27
26
25
24
23
22
5288-2. Post´powanie w sytuacjach awaryjnych
8 Auris HV OM12L07E 3/13/17 12:24 PM Page 528 (Black plate)

Uwagi dotyczàce sprawdzania awaryjnego zestawu naprawczego do
ogumienia
Nale˝y okresowo sprawdzaç dat´ wa˝noÊci Êrodka uszczelniajàcego.
Data wa˝noÊci znajduje si´ na butelce. Nie nale˝y u˝ywaç Êrodka uszczelnia-
jàcego, którego data wa˝noÊci wygas∏a. Naprawa wykonana przy jego u˝yciu
mo˝e nie byç skuteczna.
Awaryjny zestaw naprawczy do ogumienia
Ârodek uszczelniajàcy z awaryjnego zestawu naprawczego do ogumienia
mo˝e zostaç u˝yty tylko raz, do naprawy jednego ko∏a. Je˝eli Êrodek
uszczelniajàcy zosta∏ zu˝yty, nale˝y kupiç nowy w autoryzowanej stacji
obs∏ugi Toyoty lub innym specjalistycznym warsztacie. Kompresor mo˝e by
u˝ywany wielokrotnie.
Ârodek uszczelniajàcy mo˝e byç stosowany przy temperaturze otoczenia
od -30°C do 60°C.
Awaryjny zestaw naprawczy do ogumienia zosta∏ zaprojektowany specjalnie
do rozmiaru i typu opon b´dàcych oryginalnym wyposa˝eniem tego samo-
chodu. Nie nale˝y u˝ywaç go do naprawy opon w innym rozmiarze ani do
innych celów.
Ârodek uszczelniajàcy ma ograniczonà dat´ wa˝noÊci. Znajduje si´ ona na
opakowaniu. Ârodek uszczelniajàcy powinien zostaç wymieniony przed
up∏ywem daty wa˝noÊci. W tym celu nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub ze specjalistycznym warsztatem.
Ârodek uszczelniajàcy mo˝e spowodowaç zaplamienie odzie˝y.
W przypadku przywarcia do obr´czy ko∏a lub nadwozia samochodu Êrodek
uszczelniajàcy mo˝e spowodowaç trwa∏e odbarwienie, je˝eli nie zostanie
natychmiast usuni´ty. Wszelkie Êlady Êrodka uszczelniajàcego nale˝y
niezw∏ocznie wycieraç wilgotnà szmatkà.
Pracy awaryjnego zestawu naprawczego do ogumienia towarzyszy znaczny
ha∏as. Nie jest on oznakà usterki.
Awaryjny zestaw naprawczy do ogumienia nie powinien byç u˝ywany do
sprawdzania i regulacji ciÊnienia w oponach.
5308-2. Post´powanie w sytuacjach awaryjnych
8 Auris HV OM12L07E 3/13/17 12:24 PM Page 530 (Black plate)

8-2. Post´powanie w sytuacjach awaryjnych531
8
Sytuacje awaryjne
Nie wolno jeêdziç bez powietrza w kole
Nie wolno kontynuowaç jazdy bez powietrza w kole.
Kontynuowanie jazdy bez powietrza w kole nawet na krótkim dystansie mo-
˝e spowodowaç nieodwracalne uszkodzenie opony i obr´czy ko∏a.
Jazda bez powietrza mo˝e spowodowaç powstanie pod∏u˝nych wgnieceƒ
na bocznej Êciance opony. W takiej sytuacji opona mo˝e zostaç rozerwana
podczas u˝ywania awaryjnego zestawu naprawczego do ogumienia.
Podczas jazdy
Awaryjny zestaw naprawczy do ogumienia zosta∏ zaprojektowany tylko
do tego samochodu.
Nie nale˝y u˝ywaç go do innych samochodów, poniewa˝ mo˝e to dopro-
wadziç do wypadku, powodujàc Êmierç lub powa˝ne obra˝enia cia∏a.
Awaryjnego zestawu naprawczego do ogumienia nie nale˝y u˝ywaç do
naprawy opon w innym rozmiarze ani do innych celów. Je˝eli opona nie
zostanie ca∏kowicie naprawiona, mo˝e to doprowadziç do wypadku, po-
wodujàc Êmierç lub powa˝ne obra˝enia cia∏a.
Ostrze˝enia dotyczàce Êrodka uszczelniajàcego
Spo˝ywanie Êrodka uszczelniajàcego jest niebezpieczne dla zdrowia.
Je˝eli dosz∏o do przypadkowego spo˝ycia Êrodka uszczelniajàcego, na-
le˝y wypiç bardzo du˝à iloÊç wody i natychmiast zg∏osiç si´ do lekarza.
Je˝eli Êrodek uszczelniajàcy dosta∏ si´ do oczu lub na skór´, nale˝y go
zmyç du˝à iloÊcià wody i je˝eli zachodzi taka koniecznoÊç, zg∏osiç si´ do
lekarza.
Podczas naprawy
Zatrzymaç samochód w bezpiecznym miejscu o poziomym pod∏o˝u.
BezpoÊrednio po zakoƒczeniu jazdy nie nale˝y dotykaç obr´czy kó∏
i okolic uk∏adu hamulcowego.
BezpoÊrednio po zakoƒczeniu jazdy obr´cze kó∏ i okolice uk∏adu hamul-
cowego sà bardzo goràce. Dotkni´cie tych miejsc d∏onià, stopà lub innà
cz´Êcià cia∏a podczas zmiany ko∏a mo˝e spowodowaç oparzenia.
Aby uniknàç ryzyka p´kni´cia lub powa˝nego wycieku, nie wolno upuszczaç
ani uszkadzaç butelki. Nale˝y wzrokowo oceniç butelk´ przed u˝yciem.
Nie wolno u˝ywaç butelki uderzonej, pop´kanej, podrapanej, cieknàcej
lub posiadajàcej inne uszkodzenia. Takà butelk´ nale˝y jak najszybciej
wymieniç.
Nale˝y dok∏adnie po∏àczyç zawór opony z rurkà wtryskujàcà. Nieprawi-
d∏owe pod∏àczenie rurki wtryskujàcej do zaworu opony grozi rozszczel-
nieniem po∏àczenia i rozpryÊni´ciem Êrodka uszczelniajàcego.
W razie zsuni´cia si´ rurki wtryskujàcej z zaworu opony mo˝e ona
w gwa∏towny sposób zmieniaç swoje po∏o˝enie na skutek dzia∏ajàcego
ciÊnienia.
8 Auris HV OM12L07E 3/13/17 12:24 PM Page 531 (Black plate)

5328-2. Post´powanie w sytuacjach awaryjnych
Podczas naprawy
Przy od∏àczaniu rurki wtryskujàcej od zaworu opony, po zakoƒczeniu na-
pe∏niania opony, mo˝e dojÊç do rozpryÊni´cia Êrodka uszczelniajàcego
lub wypuszczenia pewnej iloÊci powietrza z opony.
Podczas naprawy opony nale˝y post´powaç zgodnie z opisanym sposo-
bem post´powania. W przeciwnym razie mo˝e dojÊç do rozpryÊni´cia
Êrodka uszczelniajàcego.
Podczas nape∏niania opony powietrzem nale˝y staç w bezpiecznej odleg∏o-
Êci, poniewa˝ istnieje ryzyko jej rozerwania. W razie zauwa˝enia p´kni´ç
lub deformacji opony natychmiast przerwaç proces naprawy, wy∏àczajàc
spr´˝ark´.
Zbyt d∏uga praca spr´˝arki grozi przegrzaniem zestawu naprawczego.
Nie w∏àczaç urzàdzenia na d∏u˝ej ni˝ 40 minut.
W trakcie pracy awaryjny zestaw naprawczy do ogumienia mo˝e si´
silnie rozgrzewaç. Z tego wzgl´du podczas pracy urzàdzenia i po jej
przerwaniu nale˝y zachowaç odpowiednià ostro˝noÊç. Nie nale˝y doty-
kaç metalowych elementów w okolicy po∏àczenia butelki ze spr´˝arkà.
B´dà one bardzo goràce.
Nie umieszczaç naklejki z ograniczeniem pr´dkoÊci w miejscu innym ni˝
wskazane. Umieszczenie naklejki np. na wk∏adce kierownicy mo˝e byç
przyczynà nieprawid∏owego zadzia∏ania poduszki powietrznej.
Jazda majàca na celu rozprowadzenie Êrodka uszczelniajàcego
Aby zmniejszyç ryzyko wypadku nale˝y przestrzegaç nast´pujàcych
ostrze˝eƒ.
W przeciwnym razie mo˝e dojÊç do utraty panowania nad samochodem
i wypadku, w wyniku którego mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
Nale˝y jechaç ostro˝nie, z niewielkà pr´dkoÊcià. Szczególnà ostro˝noÊç
zachowaç przy skr´caniu i na zakr´tach.
Je˝eli samochód nie jedzie prosto bàdê gdy poprzez kierownic´ odczu-
walne jest Êciàganie w kierunku poprzecznym, nale˝y przerwaç jazd´
i sprawdziç nast´pujàce elementy:
• Stan opony. Mog∏o nastàpiç zsuni´cie si´ opony z obr´czy.
• CiÊnienie powietrza w oponie. Je˝eli ciÊnienie w oponie nie przekracza
130 kPa (1,3 kG/cm
2lub bara; 19 psi), opona mo˝e byç powa˝nie
uszkodzona.
8 Auris HV OM12L07E 3/13/17 12:24 PM Page 532 (Black plate)

Uruchomiç hybrydowy uk∏ad nap´dowy i sprawdziç wyÊwietlacz
wielofunkcyjny
Je˝eli komunikat nie zniknà∏:
Wy∏àczyç hybrydowy uk∏ad nap´dowy i zwróciç si´ o pomoc do
autoryzowanej stacji obs∏ugi Toyoty lub innego specjalistycznego
warsztatu.
Je˝eli komunikat nie jest wyÊwietlany:
Nale˝y zleciç najbli˝szej autoryzowanej stacji obs∏ugi Toyoty lub
innemu specjalistycznemu warsztatowi sprawdzenie samochodu.6
8-2. Post´powanie w sytuacjach awaryjnych547
8
Sytuacje awaryjne
Podczas czynnoÊci kontrolnych w komorze silnikowej
Nale˝y przestrzegaç podanych ni˝ej Êrodków ostro˝noÊci.
Nieprzestrzeganie ich grozi odniesieniem powa˝nych obra˝eƒ cia∏a, np.
oparzeƒ.
Gdy spod pokrywy komory silnikowej wydobywa si´ para, nie nale˝y jej
otwieraç, dopóki objawy te nie zniknà. Temperatura w komorze silniko-
wej mo˝e byç bardzo wysoka.
Po wy∏àczeniu hybrydowego uk∏adu nap´dowego sprawdziç, czy lampka
kontrolna przycisku rozruchu i lampka kontrolna stanu gotowoÊci „READY”
sà wy∏àczone.
Gdy hybrydowy uk∏ad nap´dowy pracuje, mo˝e nastàpiç samoczynne uru-
chomienie silnika spalinowego, a wentylatory ch∏odnicy mogà nagle zaczàç
dzia∏aç, nawet je˝eli silnik spalinowy jest wy∏àczony. Nie wolno dotykaç ani
zbli˝aç si´ do ruchomych elementów, takich jak wentylatory, poniewa˝ istnie-
je ryzyko zaczepienia palców, fragmentów odzie˝y (zw∏aszcza krawata,
apaszki lub szalika) i w efekcie odniesienia powa˝nych obra˝eƒ cia∏a.
Nie nale˝y odkr´caç zakr´tki zbiornika wyrównawczego w uk∏adzie ch∏o-
dzenia silnika, gdy hybrydowy uk∏ad nap´dowy i ch∏odnica sà goràce.
Wyrzucony pod ciÊnieniem goràcy p∏yn i para mogà spowodowaç poparzenia.
8 Auris HV OM12L07E 3/13/17 12:24 PM Page 547 (Black plate)
