2017 TOYOTA AURIS HYBRID sensor

2884-6. Brug af systemer til sikker og let kørsel
AURIS_HV_OM12L07DK
Ca. 100 cm
Ca. 150 cm
Ca. 25 cm
Ca. 50 cm
Ca. 50 cm
Diagrammet viser sensorernes
registreringsområde. Bemærk, at
sensorerne ikke kan registrere for-
hindringer, som er ekstremt tæt på
bilen.
Sensorernes registreringsområde
kan ændre sig afhængig af formen
på forhindringen osv.
Sensorernes registreringsområde
1
2
3
4
5
OM12L07DK.book Page 288 Monday, October 31, 2016 1:47 PM

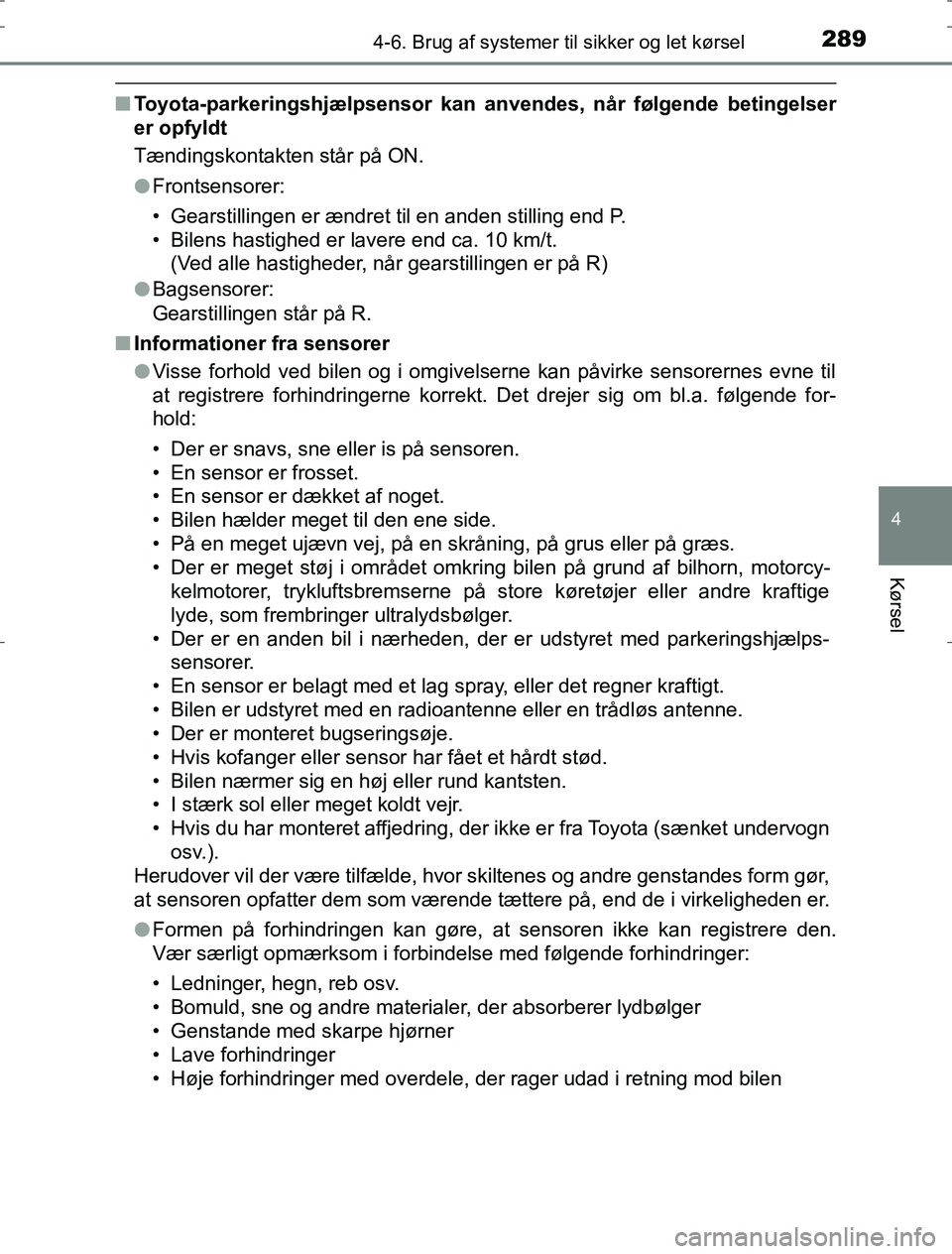

2894-6. Brug af systemer til sikker og let kørsel
AURIS_HV_OM12L07DK
4
Kørsel
nToyota-parkeringshjælpsensor kan an vendes, når følgende betingelser
er opfyldt
Tændingskontakten står på ON.
l Frontsensorer:
• Gearstillingen er ændret til en anden stilling end P.
• Bilens hastighed er lavere end ca. 10 km/t.
(Ved alle hastigheder, når gearstillingen er på R)
l Bagsensorer:
Gearstillingen står på R.
n Informationer fra sensorer
lVisse forhold ved bilen og i omgivelserne kan påvirke sensorernes evne til
at registrere forhindringerne korrekt. Det drejer sig om bl.a. følgende for-
hold:
• Der er snavs, sne eller is på sensoren.
• En sensor er frosset.
• En sensor er dækket af noget.
• Bilen hælder meget til den ene side.
• På en meget ujævn vej, på en skråning, på grus eller på græs.
• Der er meget støj i området omkring bilen på grund af bilhorn, motorcy-
kelmotorer, trykluftsbremserne på store køretøjer eller andre kraftige
lyde, som frembringer ultralydsbølger.
• Der er en anden bil i nærheden, der er udstyret med parkeringshjælps- sensorer.
• En sensor er belagt med et lag spray, eller det regner kraftigt.
• Bilen er udstyret med en radioantenne eller en trådløs antenne.
• Der er monteret bugseringsøje.
• Hvis kofanger eller sensor har fået et hårdt stød.
• Bilen nærmer sig en høj eller rund kantsten.
• I stærk sol eller meget koldt vejr.
• Hvis du har monteret affjedring, der ikke er fra Toyota (sænket undervogn
osv.).
Herudover vil der være tilfælde, hvor skiltenes og andre genstandes form gør,
at sensoren opfatter dem som værende tættere på, end de i virkeligheden er.
l Formen på forhindringen kan gøre, at sensoren ikke kan registrere den.
Vær særligt opmærksom i forbindel se med følgende forhindringer:
• Ledninger, hegn, reb osv.
• Bomuld, sne og andre materialer, der absorberer lydbølger
• Genstande med skarpe hjørner
• Lave forhindringer
• Høje forhindringer med overdele, der rager udad i retning mod bilen
OM12L07DK.book Page 289 Monday, October 31, 2016 1:47 PM

2904-6. Brug af systemer til sikker og let kørsel
AURIS_HV_OM12L07DKn
Hvis "Clean sonar." vises på multi-informationsdisplayet
En sensor kan være snavset eller dækket med sne eller is. I så fald rengøres
sensoren, hvorefter systemet bør vende tilbage til normal tilstand.
Hvis sensoren er frosset på grund af koldt vejr, vises en advarselsmeddelel-
ser, eller en forhindring vil muligvis ikke blive registreret. Når sensoren tør op,
bør systemet vende tilbage til normal tilstand.
n Når "Check sonar system." vises på multi-informationsdisplayet
Systemet fungerer muligvis ikke på grund af fejl i en sensor.
Bilen skal kontrolleres af en autoriseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
ADVARSEL
n Vær forsigtig, når du bruger Toyota-parkeringshjælpsensoren
Følg nedenstående sikkerhedsforanstaltninger.
Hvis du ikke gør dette, kan bilen ikke længere køres sikkert, hvilket kan
medføre en ulykke.
l Brug ikke sensorerne, hvis bilens hastighed er højere end 10 km/t.
l Montér ikke ekstraudstyr inden for sensorernes registreringsområde.
BEMÆRK
n Bemærkninger vedrørende To yota-parkeringshjælpsensor
l Udsæt ikke sensorerne for store kaskader af vand eller damp.
Der er risiko for, at sensorerne ikke virker korrekt.
l Hvis bilen er impliceret i et færdselsuheld, vil det påvirke sensorerne, hvil-
ket kan medføre en systemfejl.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk.
OM12L07DK.book Page 290 Monday, October 31, 2016 1:47 PM

2914-6. Brug af systemer til sikker og let kørsel
AURIS_HV_OM12L07DK
4
Kørsel
Kontakt til enkel IPA
Display
Indikator
Enkel IPA (Simple-Intelligent Parking
Assist)

: Hvis monteret
Enkel IPA er et system, som hjælper ved parallelparkeringer. Ved
parkering mellem to parkerede biler eller på en plads bag en par-
keret bil benyttes de sensorer, der er monteret på siderne af for-
kofangeren, og systemet finder en plads, hvor bilen kan
parkeres. Derefter hjælper sys temet med at parkere gennem
automatisk styring af rattet.
Opdagelse af tilladt parkeringsplads
Parkering af bilen på en fundet parkeringsplads
*
Drejning af rattet for at parkere på den ønskede parkeringsplads*
Parkeringen på den ønskede parkeringsplads er udført*
*
: Rattet styres automatisk.
Kontakt til enkel IPA og multi-informationsdisplay
1
2
3
4
1
2
3
OM12L07DK.book Page 291 Monday, October 31, 2016 1:47 PM

2954-6. Brug af systemer til sikker og let kørsel
AURIS_HV_OM12L07DK
4
Kørsel
Stop straks bilen helt, når advar-
selssummeren for den bageste
Toyota-parkeringshjælpsensor
lyder vedvarende.
Multi-informationsdisplayet skifter,
når advarselssummeren begynder
at lyde konstant.
Skift gearstillingen til D.
Hold bilen stoppet helt, mens rattet drejer.
Kør bilen langsomt fremad, når rattet er holdt med at dreje, mens du holder
øje med sikkerheden i området foran bilen.
Stop straks bilen helt, når advar-
selssummeren for den forreste
Toyota-parkeringshjælpsensor
lyder vedvarende.
Multi-informationsdisplayet skifter,
når advarselssummeren begynder
at lyde konstant.
7
8
9
OM12L07DK.book Page 295 Monday, October 31, 2016 1:47 PM

3024-6. Brug af systemer til sikker og let kørsel
AURIS_HV_OM12L07DKn
Toyota-parkeringshjælpsensorens funktion, når enkel IPA er aktiv
Selvom Toyota-parkeringshjælpsensoren slås fra, mens enkel IPA er aktive-
ret, fortsætter Toyota-parkeringshjælpsensoren sin funktion. I et sådant til-
fælde deaktiveres Toyota-parkeringshjælpsensoren, når funktionen enkel IPA
er afsluttet eller annulleres.
n Når temperaturen i bilens kabine er høj
Sensorerne fungerer muligvis ikke korrekt , hvis temperaturen i bilens kabine
er høj fx fordi bilen har stået i solen. Brug enkel IPA, når kabinen er kølet af.
n Sensorer, som enkel IPA benytter
S. 284
n Initialisering af enkel IPA
Inden for 15 sekunder efter at der er tændt for kontakten til enkel IPA drejer
du rattet helt til venstre eller højre og derefter helt den anden vej.
Når skærmen til registrering af parkeringsplads vises, er initialiseringen
udført.
Hvis der trykkes på kontakten til enkel IPA igen, og der stadig vises "IPA not
available, stop the vehicle, turn wheel from left end to right end." i multi-infor-
mationsdisplayet, er initialiseringen mislykket. Få bilen efterset hos en autori-
seret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
ADVARSEL
n Advarsler vedr. brugen af enkel IPA
l Stol aldrig fuldt ud på enkel IPA, når du parkerer. Føreren er ansvarlig for
sikkerheden. Udvis samme agtpågiv enhed, som når du parkerer enhver
anden biler.
l Bak langsomt, og brug bremsepedalen til at kontrollere bilens hastighed.
l Hvis du ser ud til at risikere at støde ind i biler, forhindringer eller personer,
skal du træde på bremsepedalen for at standse bilen og derefter deakti-
vere systemet.
OM12L07DK.book Page 302 Monday, October 31, 2016 1:47 PM

3034-6. Brug af systemer til sikker og let kørsel
AURIS_HV_OM12L07DK
4
Kørsel
ADVARSEL
n Forhold, hvor brug af enkel IPA er forbudt
Brug ikke enkel IPA under følgende forhold.
Det kan forårsage ukorrekt funktion og føre til et færdselsuheld.
l I skarpe sving eller på skråninger.
l På glatte, tilisede eller snedækkede veje.
l På ujævne veje som fx grusveje.
l I dårligt vejr som fx kraftig regn, tåge, snevejr eller sandstorm.
l Hvis dækkene er meget slidte eller dæktrykket er lavt.
l Hvis bilens sporing er ukorrekt pga. at dækkene har fået et hårdt slag som
fx ved påkørsel af en kantsten.
l Hvis det pladsbesparende reservehjul (hvis det forefindes) er monteret
eller der er monteret snekæder.
l Hvis dækkene glider ved forsøget på at parkere.
l Hvis der er nedfaldne blade eller sne på parkeringspladsen.
l Modeller, der kan trække en anhænger: Hvis genstande som fx et anhæn-
gertræk, en anhænger eller en cykelholder er monteret bag på bilen.
l Hvis der er parkeret en bil, hvis for-/bagende er over registreringsområdet,
som fx en lastbil eller en bus eller en bil med anhængertræk, anhænger
cykelholder osv. er parkeret foran eller bag parkeringspladsen.
l Hvis forkofangeren er beskadiget.
l Hvis sensoren er dækket af kofangerbeklædningen osv.
l Hvis en bil eller en forhindring ikke er i en passende position foran eller
bagved parkeringspladsen.
n Sikkerhedsforanstaltninger ved automatisk styring
Da rattet bevæges automatisk i parkeringshjælpefunktionen, skal du være
opmærksom på følgende:
l Hold beklædningsdele som halstørklæder, sjaler og lange ærmer væk fra
rattet. Der er fare for, at rattet kan gribe fat i dem. Sørg også for, at børn
ikke kommer i kontakt med rattet.
l Hvis du har lange fingernegle, skal du passe på ikke at komme til skade,
når rattet drejer.
OM12L07DK.book Page 303 Monday, October 31, 2016 1:47 PM

3044-6. Brug af systemer til sikker og let kørsel
AURIS_HV_OM12L07DKBEMÆRK
n
Når du bruger enkel IPA
l Kontrollér, at parkeringspladsen er egnet. (Pladsens bredde, om der er for-
hindringer, vejbelægningens tilstand osv.)
l Enkel IPA fungerer ikke korrekt, hvis bilen foran eller bag parkeringsplad-
sen flytter sig eller der kommer en forhindring ind i parkeringsområdet
efter at sensorerne har registreret parkeringspladsen. Kontrollér altid
omgivelserne, når parkeringshjælpen er i funktion.
l Sensorerne kan muligvis ikke registrere en kantsten. Afhængigt af situatio-
nen kan bilen køre ind i kantstenen, fx hvis en bil foran eller bag ved par-
keringspladsen er kørt på kantstenen.
Kontrollér det omgivende område for forebygge, at hjul og dæk bliver
beskadiget.
l Bilen kan muligvis ikke parkeres på en fundet parkeringsplads, hvis bilen
bevæger sig fremad, når gearstillingen står på R, eller baglæns, når gear-
stillingen står på andet end R, fx hvis der parkeres på en skråning.
lNår du bakker, skal du bakke langsomt
for at forhindre, at bilens forende ram-
mer en forhindring foran bilen.
l Når du bakker, skal du bakke langsomt
for at forhindre, at bilens forende ram-
mer den bil, der holder foran din parke-
ringsplads.
OM12L07DK.book Page 304 Monday, October 31, 2016 1:47 PM
