2017 Peugeot 308 stop start

213
308_cs_Chap07_info-pratiques_ed01-2016
Palivová nádrž
Aby mohlo být doplnění paliva zaregistrováno
měřičem paliva, musí být jeho množství větší
než 6 litrů.
Otevření uzávěru může být doprovázeno
zvukem nasátí vzduchu. Tento podtlak je
normální a je způsoben těsností palivového
okruhu.
Otevření
Pokud je Vaše vozidlo vybaveno
systémem Stop & Start, nikdy
nedoplňujte palivo, když je motor
v
režimu STOP; vždy bezpodmínečně
vypněte zapalování buď klíčkem nebo
tlačítkem „START/STOP“ (se systémem
Odemykání a
startování bez klíčku).
F

J

e-li vozidlo vybaveno systémem
Odemykání a startování bez klíčku,
odemkněte jej.
F

Z

atlačte na klapku uzávěru nádrže
(umístěnou na zadní straně vozidla), poté ji
pro otevření přitáhněte.
Plnění nádrže
F Sejměte uzávěr a umístěte jej na držák (na
klapce).
F

Z
asuňte pistoli do hrdla nádrže až na doraz
(přitom stlačte kovovou klapku A ).
F

P
roveďte načerpání paliva. Nepokračujte
po třetím vypnutí pistole, neboť by mohlo
dojít k
poruchám funkce.
F

V
raťte uzávěr zpět na místo a otočením
doprava ho uzavřete.
F

Z
atlačte na klapku palivové nádrže pro její
uzavření (vozidlo musí být odekmnuté).
F

Z

jistěte, která z

pistolí distribuuje palivo
určené pro motor Vašeho vozidla (správný
typ paliva připomíná štítek nalepený na
klapce).
Objem nádrže: přibližně 53
litrů (nebo 45 litrů, podle verze).
F

Z

asuňte klíč do zámku uzávěru ( je-li
vozidlo vybaveno jednoduchým klíčem).
F

O

točte uzávěr směrem doleva.
7
Praktick

225
308_cs_Chap07_info-pratiques_ed01-2016
Kapota motoru
Před jakýmkoliv zásahem pod kapotou
deaktivujte systém Stop & Start, aby
nedošlo ke zranění způsobenému
automatickým spuštěním motoru
režimem START.
OtevíráníZavírání
F Vyjměte vzpěru ze zajišťovacího zářezu.
F Z acvakněte vzpěru zpět do jejího uložení.
F

S
klopte kapotu a těsně před zavřením ji
pusťte.
F

P
řitažením kapoty ověř te, že je dobře
zajištěná.
F

V
yjměte vzpěru z jejího uložení a umístěte
ji do zářezu pro zajištění kapoty v otevřené
poloze.
V případě silného větru kapotu
neotevírejte.
Když je motor zahřátý, manipulujte
s

venkovním ovladačem a

vzpěrou
kapoty opatrně (nebezpečí popálení).
Aby nedošlo k

poškození elektrických
komponentů vozidla, je výslovně
zakázáno provádět mytí motorového
prostoru vysokotlakým proudem vody.
F

P

řitáhněte ovladač směrem k

sobě a

poté
zvedněte kapotu.
F

O

tevřete dveře.
F

P

řitáhněte směrem k

sobě ovladač
umístěný ve spodní části dveřního rámu.
7
Pr

228
308_cs_Chap07_info-pratiques_ed01-2016

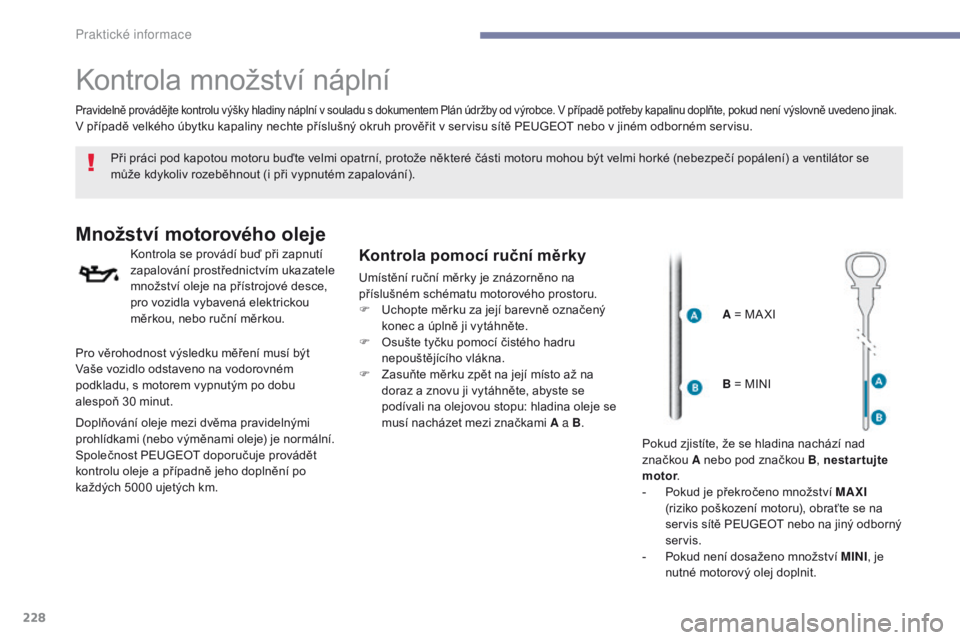

Kontrola množství náplní
Při práci pod kapotou motoru buďte velmi opatrní, protože některé části motoru mohou být velmi horké (nebezpečí popálení) a ventilátor se
m ůže kdykoliv rozeběhnout (i při vypnutém zapalování).
Množství motorového oleje
Kontrola se provádí buď při zapnutí
zapalování prostřednictvím ukazatele
množství oleje na přístrojové desce,
pro vozidla vybavená elektrickou
měrkou, nebo ruční měrkou.Kontrola pomocí ruční měrky
Umístění ruční měrky je znázorněno na
příslušném schématu motorového prostoru.
F

U
chopte měrku za její barevně označený
konec a
úplně ji vytáhněte.
F

O
sušte tyčku pomocí čistého hadru
nepouštějícího vlákna.
F

Z
asuňte měrku zpět na její místo až na
doraz a
znovu ji vytáhněte, abyste se
podívali na olejovou stopu: hladina oleje se
musí nacházet mezi značkami A a
B.
Pravidelně provádějte kontrolu výšky hladiny náplní v souladu s dokumentem Plán údržby od výrobce. V případě potřeby kapalinu doplňte, pokud není výslovně uvedeno jinak.V případě velkého úbytku kapaliny nechte příslušný okruh prověřit v servisu sítě PEUGEOT nebo v jiném odborném servisu.
A = MA XI
Pro věrohodnost výsledku měření musí být
Vaše vozidlo odstaveno na vodorovném
podkladu, s
motorem vypnutým po dobu
alespoň 30 minut.
Doplňování oleje mezi dvěma pravidelnými
prohlídkami (nebo výměnami oleje) je normální.
Společnost PEUGEOT doporučuje provádět
kontrolu oleje a
případně jeho doplnění po
každých 5000 ujetých km. B = MINI
Pokud zjistíte, že se hladina nachází nad
značkou A nebo pod značkou B, nestartujte
motor .
-

P
okud je překročeno množství MAXI
(riziko poškození motoru), obraťte se na
servis sítě PEUGEOT nebo na jiný odborný
servis.
-

P
okud není dosaženo množství MINI, je
nutné motorový olej doplnit.
Praktick

231
308_cs_Chap07_info-pratiques_ed01-2016
Kontroly
Akumulátor 12 V
Akumulátor je bezúdržbového typu.
I tak je však třeba pravidelně
kontrolovat dotažení šroubových
svorek (u verzí bez rychlosvorek)
a čistotu připojovacích míst. Intervaly výměny těchto prvků
naleznete v
dokumentu Plán údržby
od výrobce.
Vzduchový a p ylový filtr
Olejový filtr vyměňujte při každé
výměně motorového oleje.
Intervaly výměny tohoto prvku
naleznete v
dokumentu Plán údržby
od výrobce.Olejový filtr
Verze vozidel vybavené systémem
Stop & Start pracují s olověným
akumulátorem 12 V specifické
technologie a
charakteristik.
Jeho výměna smí být prováděna pouze
v
servisu sítě PEUGEOT nebo v jiném
odborném servisu.
Filtr pevných částic (naftový motor)
Dočasné rozsvícení této kontrolky
a zobrazení hlášení na multifunkčním
displeji signalizují počátek zanesení
filtru pevných částic.
Jakmile to dopravní situace umožní,
regenerujte filtr jízdou rychlostí alespoň
60 km/h, a
to až do zhasnutí kontrolky.
Jestliže kontrolka nadále svítí, znamená
to nedostatečné množství aditiva do
n af t y.
Více informací o
Kontrolách množství
náplní naleznete v
příslušné kapitole.
U nového vozidla se mohou první
regenerace filtru projevit zápachem
„spáleniny“, což je normální.
Po delší jízdě vozidla velmi nízkou
rychlostí nebo chodu motoru na
volnoběh je možno ve výjimečných
případech při akceleraci zpozorovat
emise vodních par z
výfuku. Nemají
vliv na chování vozidla ani na životní
prostředí.
Není-li výslovně uvedeno jinak, kontrolujte tyto prvky v

souladu s

pokyny v

dokumentu Plán údržby od
výrobce a

v

závislosti na typu motoru Vašeho vozidla.
Případně svěř te provedení kontrol servisu sítě PEUGEOT nebo jinému odbornému servisu.
Více informací a

doporučení pro opatření před
jakýmkoliv zásahem na Akumulátoru 12 V
naleznete v

příslušné kapitole. Vyžadují-li to podmínky v

daném prostředí
(vysoká prašnost, ...) a

provozní podmínky
vozidla ( jízdy po městě, ...), vyměňujte je
případně dvakrát častěji .
Zanesený pylový filtr může způsobit
snížení účinnosti klimatizace a

být příčinou
nepříjemných pachů.
7
Praktick

235
308_cs_Chap07_info-pratiques_ed01-2016
Doporučení pro skladování
Láhve nebo kanystry s AdBlue®
neskladujte ve vozidle.
AdBlue
® zamrzá při teplotě nižší než -11 °C
a

jeho kvalita se zhoršuje při teplotě vyšší než
25 °C. Láhve nebo kanystry je doporučeno
skladovat na chladném místě a
ve stínu, mimo
přímé sluneční záření.
Za takových podmínek lze kapalinu skladovat
nejméně 1 rok.
Kapalinu, která zamrzla, lze použít po jejím
rozmrznutí při teplotě okolního prostředí.
Postup
Před doplňováním se ujistěte, že vozidlo stojí
na plochém a vodorovném podkladu.
F

V
ypněte zapalování a vytáhněte klíč ze
spínací skřínky nebo stiskněte tlačítko
START/STOP ( je-li jím vozidlo vybaveno)
pro vypnutí motoru.
F

P
ro přístup k nádrži s aditivem AdBlue
®
nadzvedněte koberec v

zavazadlovém
prostoru, podle vybavení, vyjměte rezervní
kolo a/nebo nebo úložnou schránku.
F

O

točte černým uzávěrem o

čtvrt otáčky
proti směru chodu hodinových ručiček
(aniž byste na něj tlačili) a

vytáhněte ho
směrem nahoru.
F

O

točte modrým uzávěrem o

šestinu otáčky
proti směru chodu hodinových ručiček.
F

V

ytáhněte uzávěr směrem nahoru.
Zamrznutí AdBlue
®
AdBlue® zamrzá při teplotách nižších
než přibližně -11 °C.
Systém SCR je vybaven zařízením,
které ohřívá nádržku s
AdBlue
®,
díky tomu je možno jezdit i ve velmi
studených klimatických podmínkách.
Láhve nebo kanystry od AdBlue®
nevyhazujte do běžného domácího odpadu.
Použijte kontejnery vyhrazené k

tomuto
účelu nebo láhve či kanystry odevzdejte
pracovníkům servisu.
7
Praktick

268
308_cs_Chap08_En-cas-de-panne_ed01-2016
Akumulátor 12 V
Autobaterie je umístěna v motorovém prostoru.
Přístup:
F
O
tevřete kapotu s pomocí vnitřní a poté
vnější páčky.
F

U
pevněte vzpěru kapoty.
Přístup k autobaterii
Pracovní postup pro startování motoru pomocí jiného akumulátoru nebo pro dobití vybitého akumulátoru.
Před jakýmkoliv zásahem
Znehybněte vozidlo, zatáhněte
parkovací brzdu, zařaďte neutrální
polohu a poté vypněte zapalování.
Zkontrolujte, zda jsou všechna
elektrická zařízení vypnutá. U vozidla s automatickou převodovkou
se nikdy nepokoušejte nastartovat
motor tlačením vozidla.
Akumulátory obsahují jedovaté látky,
jako například kyselinu sírovou a olovo.
Musejí být likvidovány v souladu
s

platnou legislativou a v žádném
případě nesmějí být odhazovány do
běžného domovního odpadu.
Vracejte použité baterie a akumulátory
do příslušného sběrného střediska. Před manipulací s akumulátorem si
chraňte oči a obličej.
Veškeré manipulace s akumulátorem
smějí být prováděny pouze ve větraném
prostředí, kde se nenachází otevřený
oheň nebo zdroj jiskření, aby se
předešlo jakémukoliv riziku výbuchu
nebo požáru.
Po skončení práce si umyjte ruce.
Verze vozidel vybavené systémem
Stop & Start pracují s olověným
akumulátorem 12 V specifické
technologie a charakteristik.
Jeho výměna smí být prováděna pouze
v servisu sítě PEUGEOT nebo v jiném
odborném servisu.
Všeobecné
Startovací akumulátor olověný
F Sundejte plastový kryt pro zpřístupnění kladné svorky (+).
Svorka záporného pólu (-) autobaterie není
přístupná. Kostřicí bod je proto umístěn na
závěsu motoru.
Porucha na cestě

269
308_cs_Chap08_En-cas-de-panne_ed01-2016
Startování pomocí jiného akumulátoru
Nikdy nestartujte motor připojením
nabíječky akumulátorů.
Nikdy nepoužívejte booster akumulátoru
o napětí 24 V nebo vyšším.
Předem ověř te, zda má pomocný
akumulátor jmenovité napětí 12 V
a kapacitu minimálně stejnou jako
vybitý akumulátor.
Obě vozidla se nesmějí dotýkat.
Vypněte všechny elektrické spotřebiče
v obou vozech (autorádio, stěrače,
světla, ...).
Dbejte na to, aby startovací kabely
neprocházely v blízkosti pohyblivých
dílů motoru (ventilátor, řemen, ...).
Neodpojujte svorku kladného pólu (+) za
chodu motoru. F

Z
dvihněte plastový kryt svorky kladného
pólu (+) ( je-li jím vozidlo vybaveno).
F

P
řipojte jeden konec červeného kabelu
ke svorce kladného pólu (+) vybitého
akumulátoru A (v místě navařené kovové
části), poté druhý konec ke svorce (+)
pomocného akumulátoru B nebo boosteru.
F

P
řipojte jeden konec zeleného nebo
černého kabelu ke svorce záporného
pólu (-) pomocného akumulátoru B
nebo boosteru (nebo ke kostřicímu bodu
pomáhajícího vozidla).
Pokud je akumulátor Vašeho vozidla vybitý, je
možno motor nastartovat náhradním způsobem
pomocí jiného akumulátoru (externího nebo
z jiného vozidla) a startovacích kabelů, nebo
pomocí jednorázového zdroje (boosteru).
Některé funkce, mezi nimi i systém
Stop & Start, nejsou k dispozici, pokud
úroveň nabití akumulátoru nedosahuje
dostatečné hodnoty.
F

P
řipojte druhý konec zeleného nebo
černého kabelu ke kostřicímu bodu C
startovaného vozidla.
F
N
astartujte motor pomáhajícího vozidla
a nechte jej běžet po dobu několika minut.
F
N
astartujte motor porouchaného vozidla
a nechte jej běžet. P
okud motor nenastartuje ihned, vypněte
zapalování a před dalším pokusem
o
nastartování chvíli vyčkejte.
F

V
yčkejte na návrat na volnoběžné otáčky,
poté odpojte pomocné kabely v opačném
pořadí než při připojování.
F

U
místěte zpět plastový kryt svorky
kladného pólu (+), je-li jím Vaše vozidlo
vybaveno.
F

N
echte běžet motor, za jízdy nebo při stojícím
vozidle, po dobu minimálně 30
minut, aby se
akumulátor dostatečně nabil.
8
Porucha na cestě

270
308_cs_Chap08_En-cas-de-panne_ed01-2016
Pro uchování optimální životnosti akumulátoru
je nezbytné udržovat dostatečnou hodnotu jeho
nabití.
V některých případech může být nezbytné
akumulátor dobít:
-
p
okud jezdíte převážně na krátké
vzdálenosti,
-

p
okud předpokládáte dlouhodobé
odstavení vozidla (několik týdnů).
Obraťte se na servis sítě PEUGEOT nebo na
jiný odborný servis.
Dobíjení akumulátoru pomocí nabíječky akumulátorů
Pokud se rozhodnete dobít si
akumulátor svého vozidla sami,
používejte výhradně nabíječku vhodnou
pro olověné akumulátory se jmenovitým
napětím 12 V.
Pokud je ve voze tento štítek, je
nezbytné používat pouze nabíječku
12 V, jinak hrozí nevratné poškození
elektrického vybavení souvisejícího se
systémem Stop & Start. Akumulátor není třeba odpojovat. Dodržujte pokyny pro používání dodané
výrobcem nabíječky.
Nikdy nezaměňte polaritu.
Nikdy se nepokoušejte nabíjet zamrzlý
akumulátor. Riziko výbuchu!
Pokud je akumulátor zamrzlý, nechte
jej překontrolovat v servisu sítě
PEUGEOT nebo v jiném odborném
servisu, kde ověří, zda nejsou jeho
vnitřní komponenty poškozené a zda
obal akumulátoru není prasklý, což
by znamenalo riziko úniku jedovaté
a korozívní kyseliny.
F

V
ypněte zapalování.
F
V
ypněte všechny elektrické spotřebiče
(autorádio, světla, stěrače, ...).
F P řed připojováním kabelů k akumulátoru
vypněte nabíječku B, aby se předešlo
jakémukoliv nebezpečnému jiskření.
F

O
věř te dobrý stav kabelů nabíječky.
F

P
okud je jí Vaše vozidlo vybaveno,
nadzdvihněte plastovou krytku svorky (+).
F

P
řipojte kabely nabíječky B následujícím
způsobem:
-

č
ervený kladný (+) kabel na svorku (+)
akumulátoru A,
-

č
erný záporný (-) kabel na kostru C
vozidla.
F

P
o skončení dobíjení vypněte nabíječku B
před odpojováním kabelů z akumulátoru A .
Porucha na cestě
