Strumenti e comandi101Strumenti e
comandiComandi .................................... 102
Regolazione del volante ..........102
Comandi al volante ..................102
Volante riscaldato ....................103
Avvisatore acustico .................103
Tergilavacristalli .......................103
Tergilavalunotto .......................105
Temperatura esterna ...............106
Orologio ................................... 106
Prese di corrente .....................108
Accendisigari ........................... 109
Posaceneri .............................. 109
Spie, strumenti e indicatori ........109
Quadro strumenti .....................109
Tachimetro .............................. 109
Contachilometri .......................110
Contachilometri parziale ..........110
Contagiri .................................. 110
Indicatore del livello carburante .............................. 111
Selettore del carburante ..........111
Indicatore della temperatura del liquido di raffreddamento del
motore .................................... 112Display di manutenzione .........113
Spie ......................................... 114
Indicatore di direzione .............116
Segnalazione di cintura di sicurezza non allacciata .........117
Airbag e pretensionatori delle cinture di sicurezza ................. 117
Disattivazione degli airbag ......118
Sistema di ricarica ...................118
Spia MIL .................................. 118
Impianto freni e frizione ...........119
Azionare il pedale ....................119
Freno di stazionamento elettrico ................................... 119
Guasto al freno di stazionamento elettrico ..........119
Sistema di antibloccaggio (ABS) ...................................... 120
Cambio marcia ........................ 120
Servosterzo ............................. 120
Distanza anteriore ...................120
Avvisatore di cambio accidentale della corsia di
marcia ..................................... 120
Controllo elettronico della stabilità disinserito ..................120
Controllo elettronico della stabilità e Sistema di controllo
della trazione .......................... 121Sistema di controllo della
trazione disinserito .................121
Preriscaldamento ....................121
Filtro antiparticolato .................121
AdBlue ..................................... 121
Sistema di monitoraggio pressione pneumatici .............121
Pressione dell'olio motore .......122
Livello carburante minimo .......122
Dispositivo elettronico di bloccaggio motore ..................122
Luci esterne ............................. 122
Abbaglianti ............................... 122
Assistenza all'uso degli abbaglianti .............................. 123
Fari LED .................................. 123
Fendinebbia ............................. 123
Retronebbia ............................. 123
Controllo automatico della velocità di crociera .................. 123
Cruise control adattivo .............123
Rilevato veicolo davanti ...........123
Limitatore di velocità ................124
Assistente ai segnali stradali ...124
Portiera aperta ......................... 124
Visualizzatori informativi ............124
Driver Information Center ........124
Visualizzatore Info ...................129

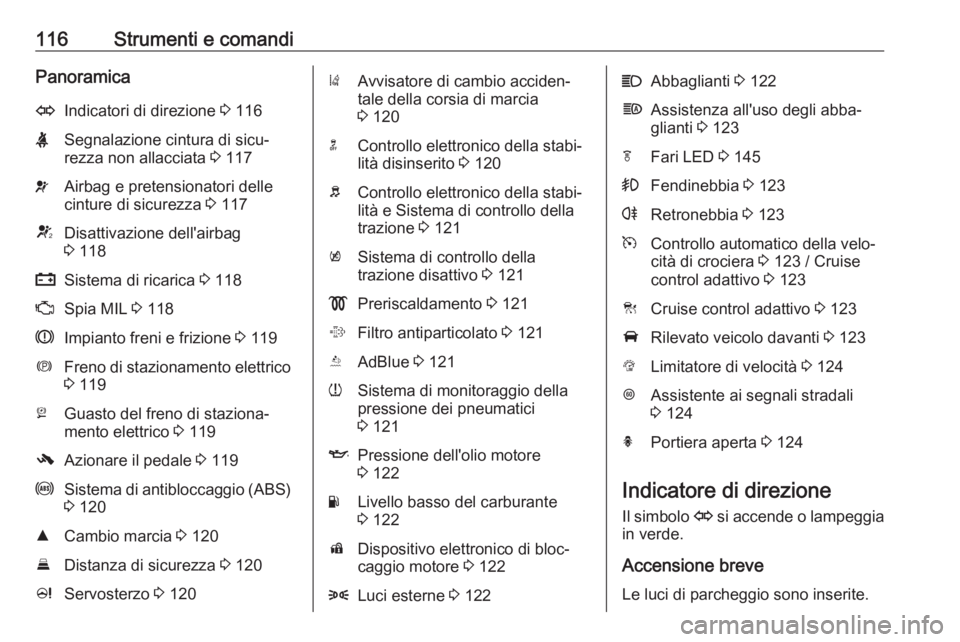

116Strumenti e comandiPanoramicaOIndicatori di direzione 3 116XSegnalazione cintura di sicu‐
rezza non allacciata 3 117vAirbag e pretensionatori delle
cinture di sicurezza 3 117VDisattivazione dell'airbag
3 118pSistema di ricarica 3 118ZSpia MIL 3 118RImpianto freni e frizione 3 119mFreno di stazionamento elettrico
3 119jGuasto del freno di staziona‐
mento elettrico 3 119-Azionare il pedale 3 119uSistema di antibloccaggio (ABS)
3 120RCambio marcia 3 120EDistanza di sicurezza 3 120cServosterzo 3 120)Avvisatore di cambio acciden‐
tale della corsia di marcia
3 120nControllo elettronico della stabi‐
lità disinserito 3 120bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 121kSistema di controllo della
trazione disattivo 3 121!Preriscaldamento 3 121%Filtro antiparticolato 3 121YAdBlue 3 121wSistema di monitoraggio della
pressione dei pneumatici
3 121IPressione dell'olio motore
3 122YLivello basso del carburante
3 122dDispositivo elettronico di bloc‐
caggio motore 3 1228Luci esterne 3 122CAbbaglianti 3 122fAssistenza all'uso degli abba‐
glianti 3 123fFari LED 3 145>Fendinebbia 3 123rRetronebbia 3 123mControllo automatico della velo‐
cità di crociera 3 123 / Cruise
control adattivo 3 123CCruise control adattivo 3 123ARilevato veicolo davanti 3 123LLimitatore di velocità 3 124LAssistente ai segnali stradali
3 124hPortiera aperta 3 124
Indicatore di direzione
Il simbolo O si accende o lampeggia
in verde.
Accensione breveLe luci di parcheggio sono inserite.

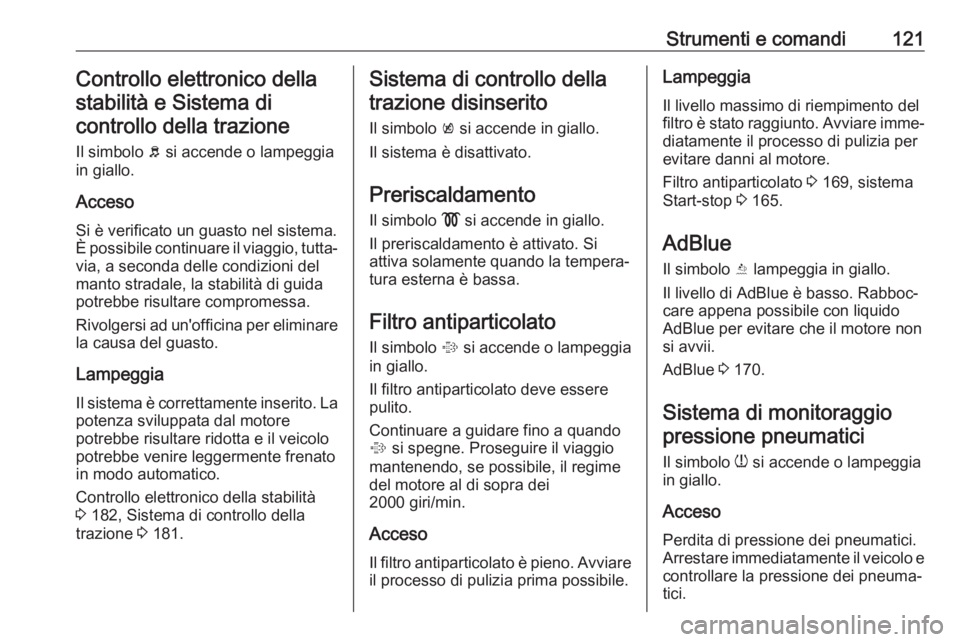

Strumenti e comandi121Controllo elettronico dellastabilità e Sistema dicontrollo della trazione
Il simbolo b si accende o lampeggia
in giallo.
Acceso Si è verificato un guasto nel sistema.
È possibile continuare il viaggio, tutta‐
via, a seconda delle condizioni del
manto stradale, la stabilità di guida
potrebbe risultare compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Lampeggia Il sistema è correttamente inserito. Lapotenza sviluppata dal motore
potrebbe risultare ridotta e il veicolo
potrebbe venire leggermente frenato
in modo automatico.
Controllo elettronico della stabilità
3 182, Sistema di controllo della
trazione 3 181.Sistema di controllo della
trazione disinserito
Il simbolo k si accende in giallo.
Il sistema è disattivato.
Preriscaldamento
Il simbolo ! si accende in giallo.
Il preriscaldamento è attivato. Si
attiva solamente quando la tempera‐
tura esterna è bassa.
Filtro antiparticolato
Il simbolo % si accende o lampeggia
in giallo.
Il filtro antiparticolato deve essere
pulito.
Continuare a guidare fino a quando
% si spegne. Proseguire il viaggio
mantenendo, se possibile, il regime
del motore al di sopra dei
2000 giri/min.
Acceso Il filtro antiparticolato è pieno. Avviareil processo di pulizia prima possibile.Lampeggia
Il livello massimo di riempimento del
filtro è stato raggiunto. Avviare imme‐
diatamente il processo di pulizia per
evitare danni al motore.
Filtro antiparticolato 3 169, sistema
Start-stop 3 165.
AdBlue
Il simbolo Y lampeggia in giallo.
Il livello di AdBlue è basso. Rabboc‐
care appena possibile con liquido
AdBlue per evitare che il motore non
si avvii.
AdBlue 3 170.
Sistema di monitoraggio pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐ tici.

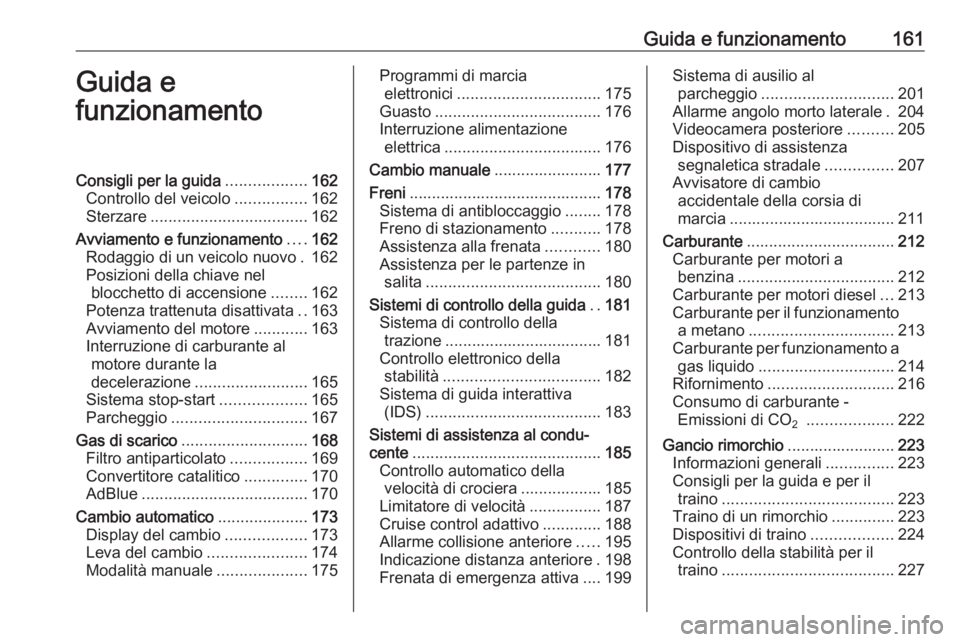

Guida e funzionamento161Guida e
funzionamentoConsigli per la guida ..................162
Controllo del veicolo ................162
Sterzare ................................... 162
Avviamento e funzionamento ....162
Rodaggio di un veicolo nuovo . 162
Posizioni della chiave nel blocchetto di accensione ........162
Potenza trattenuta disattivata ..163
Avviamento del motore ............163
Interruzione di carburante al motore durante la
decelerazione ......................... 165
Sistema stop-start ...................165
Parcheggio .............................. 167
Gas di scarico ............................ 168
Filtro antiparticolato .................169
Convertitore catalitico ..............170
AdBlue ..................................... 170
Cambio automatico ....................173
Display del cambio ..................173
Leva del cambio ......................174
Modalità manuale ....................175Programmi di marcia
elettronici ................................ 175
Guasto ..................................... 176
Interruzione alimentazione elettrica ................................... 176
Cambio manuale ........................177
Freni ........................................... 178
Sistema di antibloccaggio ........178
Freno di stazionamento ...........178
Assistenza alla frenata ............180
Assistenza per le partenze in salita ....................................... 180
Sistemi di controllo della guida ..181
Sistema di controllo della trazione ................................... 181
Controllo elettronico della stabilità ................................... 182
Sistema di guida interattiva (IDS) ....................................... 183
Sistemi di assistenza al condu‐
cente .......................................... 185
Controllo automatico della velocità di crociera .................. 185
Limitatore di velocità ................187
Cruise control adattivo .............188
Allarme collisione anteriore .....195
Indicazione distanza anteriore . 198
Frenata di emergenza attiva ....199Sistema di ausilio al
parcheggio ............................. 201
Allarme angolo morto laterale . 204
Videocamera posteriore ..........205
Dispositivo di assistenza segnaletica stradale ...............207
Avvisatore di cambio accidentale della corsia di
marcia ..................................... 211
Carburante ................................. 212
Carburante per motori a benzina ................................... 212
Carburante per motori diesel ...213
Carburante per il funzionamento a metano ................................ 213
Carburante per funzionamento a gas liquido .............................. 214
Rifornimento ............................ 216
Consumo di carburante - Emissioni di CO 2
................... 222
Gancio rimorchio ........................223
Informazioni generali ...............223
Consigli per la guida e per il traino ...................................... 223
Traino di un rimorchio ..............223
Dispositivi di traino ..................224
Controllo della stabilità per il traino ...................................... 227

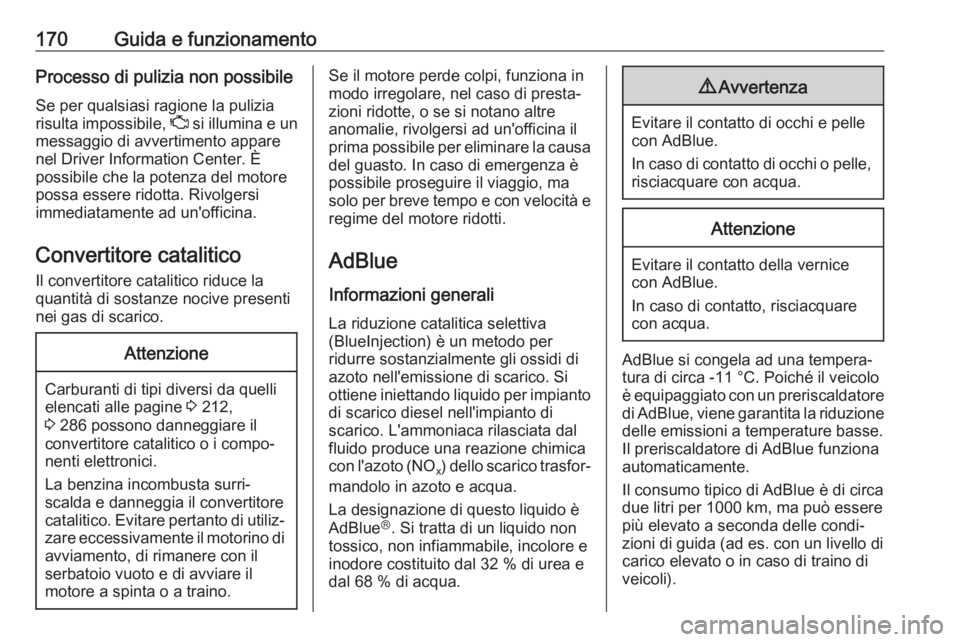

170Guida e funzionamentoProcesso di pulizia non possibileSe per qualsiasi ragione la pulizia
risulta impossibile, Z si illumina e un
messaggio di avvertimento appare
nel Driver Information Center. È
possibile che la potenza del motore
possa essere ridotta. Rivolgersi
immediatamente ad un'officina.
Convertitore catalitico
Il convertitore catalitico riduce la
quantità di sostanze nocive presenti
nei gas di scarico.Attenzione
Carburanti di tipi diversi da quelli
elencati alle pagine 3 212,
3 286 possono danneggiare il
convertitore catalitico o i compo‐
nenti elettronici.
La benzina incombusta surri‐
scalda e danneggia il convertitore
catalitico. Evitare pertanto di utiliz‐
zare eccessivamente il motorino di
avviamento, di rimanere con il
serbatoio vuoto e di avviare il
motore a spinta o a traino.
Se il motore perde colpi, funziona in
modo irregolare, nel caso di presta‐
zioni ridotte, o se si notano altre
anomalie, rivolgersi ad un'officina il prima possibile per eliminare la causa
del guasto. In caso di emergenza è
possibile proseguire il viaggio, ma
solo per breve tempo e con velocità e regime del motore ridotti.
AdBlue
Informazioni generali La riduzione catalitica selettiva
(BlueInjection) è un metodo per
ridurre sostanzialmente gli ossidi di
azoto nell'emissione di scarico. Si
ottiene iniettando liquido per impianto di scarico diesel nell'impianto di
scarico. L'ammoniaca rilasciata dal
fluido produce una reazione chimica
con l'azoto (NO x) dello scarico trasfor‐
mandolo in azoto e acqua.
La designazione di questo liquido è
AdBlue Ⓡ
. Si tratta di un liquido non
tossico, non infiammabile, incolore e
inodore costituito dal 32 % di urea e
dal 68 % di acqua.9 Avvertenza
Evitare il contatto di occhi e pelle
con AdBlue.
In caso di contatto di occhi o pelle,
risciacquare con acqua.
Attenzione
Evitare il contatto della vernice con AdBlue.
In caso di contatto, risciacquare
con acqua.
AdBlue si congela ad una tempera‐
tura di circa -11 °C. Poiché il veicolo
è equipaggiato con un preriscaldatore di AdBlue, viene garantita la riduzione delle emissioni a temperature basse.
Il preriscaldatore di AdBlue funziona
automaticamente.
Il consumo tipico di AdBlue è di circa due litri per 1000 km, ma può essere
più elevato a seconda delle condi‐
zioni di guida (ad es. con un livello di
carico elevato o in caso di traino di
veicoli).

Guida e funzionamento171Serbatoio AdBlueA un volume residuo di circa cinque
litri è presente un sensore di livello. I
messaggi di avvertimento verranno
visualizzati solo una volta passato
quel limite. Volume del serbatoio
3 291.
Avvisi di livello A seconda dell'autonomia calcolata di AdBlue, verranno visualizzati vari
messaggi nel Driver Information
Centre. I messaggi e i limiti imposti
sono richiesti dalla legge.
Il primo avviso possibile è AdBlue
Distanza percorribile: 2400 km .
L'avviso verrà visualizzato breve‐
mente ed una volta sola, insieme
all'autonomia calcolata. La guida è
possibile senza alcuna limitazione.
Il livello di avviso successivo è
raggiunto una volta che l'autonomia è
inferiore a 1750 km. Il messaggio
contenente l'autonomia attuale sarà
visualizzato ogni volta che il motore
verrà acceso e dovrà essere confer‐mato 3 124. Fare rifornimento di
AdBlue prima di raggiungere il livello di avviso successivo.
Quando l'autonomia di AdBlue è infe‐
riore a 900 km, i seguenti avvisi
vengono visualizzati alternatamente
e non possono essere rimossi:
● AdBlue Livello basso
Rabboccare ora
● Riavvio motore Impedito entro
900 km .
Inoltre, la spia Y lampeggia continua‐
mente.
Avviso
Nel caso di un alto consumo di
AdBlue, il Driver Information Centre
potrebbe visualizzare questo
messaggio di avvertimento senza
prima visualizzare le altre fasi di
avvertimento.
L'ultimo livello di avviso è raggiunto
una volta che il serbatoio AdBlue è
vuoto. Non sarà possibile riavviare il
motore. I seguenti avvisi vengono
visualizzati alternatamente e non
possono essere rimossi:● AdBlue Esaurito Rabboccare ora
● Il motore non ripartirà .
Inoltre, la spia Y lampeggia continua‐
mente.
Quando l'impedimento di un riavvio
del motore è attivo, verrà visualizzato il seguente messaggio:
Rabbocco AdBlue Per avviare il
veicolo .
Il serbatoio deve essere rabboccato
completamente con AdBlue, altri‐ menti non sarà possibile riavviare il
motore.
Avvisi emissioni alte
Se le emissioni di scarico superano un certo valore, un avviso simile agli
avvisi di autonomia verrà visualizzato
nel Driver Information Center.
Verranno visualizzate le richieste
relative alla necessità di un controllo
all'impianto di scarico e l'annuncio
d'impedimento di un riavvio del
motore. Queste limitazioni sono
richieste per legge.
Rivolgersi a un'autofficina per assi‐
stenza.

172Guida e funzionamentoRifornimento di AdBlueAttenzione
Usare solo AdBlue conforme agli
standard europei DIN 70 070 e
USI 22241-1.
Non usare additivi.
Non diluire l'AdBlue.
Altrimenti il sistema di riduzione
catalitica selettiva potrebbe subire dei danni.
Avviso
Qualora alla stazione di servizio non
sia disponibile una pompa di riforni‐
mento con ugello per autovetture,
utilizzare esclusivamente bottiglie o
taniche di AdBlue dotate di un adat‐
tatore sigillato per il riempimento,
per prevenire fuoriuscite o trabocca‐ menti eccessivi e per assicurarsi che i vapori provenienti dal serbatoio
non fuoriescano. AdBlue in bottiglia
o tanica è disponibile presso molte
stazioni di rifornimento e può essere
acquistato, ad es., presso le conces‐
sionarie Opel e altri punti vendita.
Poiché AdBlue ha una durata limi‐
tata, controllare la data di scadenza
prima del rifornimento.
Avviso
Il rifornimento di AdBlue è rilevato
dal sistema solo quando il suddetto
sensore di livello nel serbatoio è
attivo.
In caso il rifornimento di AdBlue non sia rilevato con successo:
1. Guida il veicolo per 10 minuti accertandosi che la velocità sia
sempre superiore a 20 km/ora.
2. Se il rifornimento di AdBlue viene
rilevato con successo, scompa‐
riranno le limitazioni di guida relative al rifornimento di
AdBlue.
Se il rifornimento di AdBlue ancora
non viene rilevato, chiedere assi‐
stenza ad un'officina.
Se il rifornimento di AdBlue deve
essere effettuato ad una tempera‐
tura sotto i -11 °C, potrebbe non
essere rilevato dal sistema. In
questo caso, parcheggiare il veicoloin un'area con una temperatura
ambiente superiore fino a quando
AdBlue non si sia liquefatto.
Avviso
Quando si svita il tappo protettivo del bocchettone di rifornimento potreb‐
bero fuoriuscire vapori di ammo‐
niaca. Non inalare in quanto i vapori hanno un odore pungente. I vapori
non sono nocivi per inalazione.
Il serbatoi AdBlue dovrebbe essere
rabboccato completamente. Questo
deve essere effettuato prima che il
messaggio relativo all'impedimento di un riavvio del motore venga visualiz‐
zato.
Il veicolo deve essere parcheggiato
su una superficie pianeggiante.
Il collo del bocchettone di rifornimento
di AdBlue è dietro allo sportellino del
bocchettone, situato a sua volta sul
lato posteriore destro del veicolo.
Lo sportellino del carburante può
essere aperto solo se il veicolo è
sbloccato.
1. Estrazione della chiave dall'inter‐ ruttore di accensione.

Guida e funzionamento1732. Chiudere tutte le portiere perevitare che i vapori di ammoniacaentrino nell'abitacolo.
3. Aprire sportellino del carburante premendo sullo sportellino stesso
3 216.
4. Svitare il tappo protettivo dal
bocchettone di rifornimento.
5. Aprire la tanica di AdBlue.
6. Montare un'estremità del tubo flessibile sulla tanica e avvitare
l'altra estremità sul bocchettone di
rifornimento.
7. Sollevare la tanica fino a quando si sarà svuotata o fino a quando il
flusso dalla tanica sarà cessato.
Questo processo può durare fino
a cinque minuti.
8. Posare la tanica al suolo per permettere al tubo flessibile di
svuotarsi, aspettare 15 secondi.
9. Svitare il tubo flessibile dal bocchettone di rifornimento.
10. Montare il tappo protettivo e ruotare in senso orario fino a
quando si innesta.
Avviso
Smaltire la tanica di AdBlue in
conformità alle disposizioni di legge
sull'ambiente. Il tubo flessibile può
essere riutilizzato dopo il lavaggio
con acqua pulita, prima che l'AdBlue
si sia asciugato.Cambio automatico
Il cambio automatico permette di
impostare il cambio marce in automa‐ tico (modalità automatica) o in
manuale (modalità manuale).
Il cambio manuale è possibile in
modalità manuale M toccando la leva
del cambio su + o - 3 175.
Display del cambio
Il Driver Information Center visualizza la modalità o la marcia selezionata.
In modalità automatica, il programma di marcia è indicato da D.
