202Conducción y manejoLa distancia mínima indicada es de
0,5 s.
Si no hay vehículos precedentes o
estos están fuera de alcance, se
mostrarán dos guiones: -.- s.
Si el control de velocidad adaptable
está activo, esta página muestra el
ajuste de sensibilidad de alerta en
lugar del ajuste de la distancia de
seguridad. 3 191.
Frenada de emergencia
activa
La frenada de emergencia activa
puede ayudar a reducir los daños y
las lesiones sufridos en choques con
vehículos y obstáculos situados
directamente delante, cuando no sea
posible impedir una colisión mediante
el frenado manual o moviendo el
volante. Antes de accionarse la
frenada de emergencia activa, se
advierte al conductor mediante la alerta de colisión frontal 3 197.
La función emplea distintas entradas
(como el sensor de radar, la presión
del freno, la velocidad del vehículo)
para calcular la probabilidad de una
colisión frontal.
La frenada de emergencia activa
funciona automáticamente por
encima de la velocidad de marcha
humana, siempre que la opción
Preparac. colisión no esté desacti‐
vada en el menú de personalización
del vehículo 3 132.El sistema incluye:
● sistema de preparación del freno
● frenado automático de
emergencia
● asistente de frenada de visión
frontal9 Advertencia
El objetivo de este sistema no es
sustituir la responsabilidad del
conductor en la conducción del
vehículo y su atención en la carre‐ tera. Esta función está limitada a
un uso auxiliar. El conductor conti‐
nuará accionando el pedal de
freno según dicte el estado de la
conducción.
Sistema de preparación del freno
Si se acerca a un vehículo prece‐
dente con tanta rapidez que una coli‐ sión resulta inevitable, el sistema de
preparación del freno presuriza lige‐
ramente los frenos. De esta forma se
reduce el tiempo de respuesta
cuando se requiere un frenado
manual o automático.

Conducción y manejo203El sistema de frenos está preparado
para que el frenado pueda suceder más rápidamente.
Frenado automático de
emergencia
Tras la preparación de los frenos y
justo antes de la colisión inminente,
esta función aplica automáticamente
un frenado limitado para reducir la
velocidad de impacto de la colisión.
Asistente de frenada de visión
frontal
Además del sistema de preparacióndel freno y el frenado automático de
emergencia, la función del asistente
de frenada de visión frontal logra que
el asistente de frenada sea aún más
sensible. De este modo, al pisar lige‐
ramente el pedal del freno se produce
inmediatamente una fuerte frenada.
Esta función ayuda al conductor a
frenar con más rapidez y fuerza antes
de la colisión inminente.9 Advertencia
La frenada de emergencia activa
no está diseñada para aplicar
fuertes frenadas autónomas o
evitar automáticamente una coli‐
sión. Está diseñado para reducir la velocidad del vehículo antes de la
colisión. Podría no reaccionar
ante vehículos detenidos, peato‐
nes o animales. Tras un cambio
repentino de carril, el sistema
necesita cierto tiempo para detec‐ tar el siguiente vehículo prece‐
dente.
Siempre es necesaria la completa atención del conductor al condu‐
cir. El conductor siempre debe
estar preparado para actuar,
frenar y manejar el volante para evitar colisiones. El sistema está
diseñado para funcionar con todos
los ocupantes con los cinturones
de seguridad abrochados.
Limitaciones del sistema
La frenada de emergencia activa
presenta un funcionamiento limitado
o nulo bajo condiciones de lluvia,
nieve o grandes acumulaciones de
suciedad, ya que el sensor de radar
puede estar cubierto por una película
de agua, polvo, hielo o nieve. Ante un bloqueo del sensor, proceda a la
limpieza de su cubierta.
En muy raras ocasiones, el sistema
de frenada de emergencia activa
puede proporcionar una breve
frenada automática en situaciones
que parecen innecesarias; por ejem‐ plo, a causa de las señales de tráfico en una curva o a vehículos en otro
carril. Este es un funcionamiento
aceptable que no requiere servicio ni
reparación. Accione firmemente el
pedal del acelerador para anular el
frenado automático.
Ajustes
Los ajustes se pueden modificar en el
menú de personalización del vehículo en la pantalla de información.
Seleccione la configuración corres‐
pondiente en Ajustes en la pantalla
de información.
Personalización del vehículo 3 132.

204Conducción y manejoAveríaSi fuera necesario revisar el sistema, aparecerá un mensaje en el centro de
información del conductor.
Si el sistema no respondiera como
debe, se mostrarán mensajes del
vehículo en el centro de información
del conductor.
Mensajes del vehículo 3 131.
Asistente de aparcamiento
Asistente de aparcamiento
delantero y trasero9 Advertencia
El conductor es el único respon‐
sable de la maniobra de aparca‐
miento.
Al conducir hacia delante o hacia
atrás utilizando el sistema de asis‐ tente de aparcamiento, inspec‐cione siempre el área circundante.
El asistente de aparcamiento delan‐
tero y trasero mide la distancia entre
el vehículo y posibles obstáculos
situados delante y detrás del mismo.
Informa y advierte al conductor
mediante señales acústicas e indica‐
ción visual.
Para avisar, utiliza dos señales acús‐ ticas diferentes para la zona delan‐
tera y trasera, cada una con una
frecuencia de tono distinta. La señal
para los obstáculos frontales suena a
través de los altavoces delanteros,
para los obstáculos traseros suena a
través de los altavoces traseros.
El sistema tiene cuatro sensores de
aparcamiento por ultrasonidos en
cada parachoques trasero y delan‐
tero.
Activación
Al engranar la marcha atrás, el asis‐
tente de aparcamiento delantero y
trasero está listo para funcionar.
El sistema también se activa automá‐
ticamente a una velocidad de
11 km/h.
Si está iluminado el LED situado en el
botón del asistente de aparcamiento
r , indica que el sistema está listo
para funcionar.
Si se apaga r en un ciclo de encen‐
dido, se desactiva el asistente de
aparcamiento delantero. Si le veloci‐ dad del vehículo ha excedido 25 km/
h previamente, el asistente de

206Conducción y manejoDespués de una desactivación
manual, el asistente de aparcamiento delantero-trasero se activa de nuevo
si se pulsa r o si se aplica la
marcha atrás.
Se puede desactivar el sistema
completo manualmente en el menú
de personalización del vehículo de la
Pantalla de información. Permanece
desactivado durante el ciclo de
encendido o hasta que se vuelva a
activar en el menú de personaliza‐
ción. Personalización del vehículo
3 132.
Al utilizar el gancho de remolque,
cambie los ajustes de configuración
en el menú de personalización del
vehículo en la Pantalla de informa‐
ción. Personalización del vehículo
3 132.
Avería
En caso de avería o si el sistema no funciona temporalmente,
por ejemplo debido a un alto nivel de
ruido externo o a otros factores de
interferencia, aparece un mensaje en el Centro de información del conduc‐
tor.Mensajes del vehículo 3 131.
Información básica sobre los
sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento del sistema puede
verse reducido si los sensores
están cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga
pesada.
Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo, vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de
objetos ni la indicación correcta de
la distancia en la parte superior de
estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como
objetos estrechos, o los materia‐
les blandos pueden no ser detec‐
tados por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.

Conducción y manejo207Nota
Si hay un dispositivo de remolque
montado de fábrica, el asistente de aparcamiento lo detecta automáti‐
camente. Se desactiva al enchufar
el conector.
Es posible que los sensores detec‐
ten un objeto inexistente (perturba‐
ción del eco) debido a perturbacio‐
nes acústicas o mecánicas exter‐
nas.
Nota
Si se acopla una marcha de avance
y se supera una velocidad determi‐
nada, el asistente de aparcamiento
trasero se desactivará cuando se
extienda el portabicicletas trasero.
Si se acopla primero la marcha
atrás, el asistente de aparcamiento
detectará el portabicicletas trasero y
emitirá un sonido. Pulse r breve‐
mente para desactivar el asistente
de aparcamiento.
Alerta de punto ciego lateral
El sistema de alerta de punto ciego
lateral detecta e informa de objetos a
cualquier lado del vehículo, dentro de una zona especificada de "puntociego". Al detectar objetos que
podrían no verse en los espejos retro‐ visores interiores y exteriores, el
sistema muestra una alerta visual en
cada retrovisor exterior.
Los sensores del sistema se encuen‐ tran en el parachoques, en el lado
izquierdo y derecho del vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta:
● vehículos fuera de las zonas del punto ciego laterales que
puedan acercarse rápidamente
● peatones, ciclistas o animales Antes de cambiar de carril,
compruebe siempre todos los
retrovisores, mire por encima del hombro y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo
adelantado, se iluminará un símbolo
de advertencia B amarillo en el
espejo retrovisor exterior correspon‐
diente. En ese momento, si el
conductor activa el intermitente, el
símbolo de advertencia B comenzará
a parpadear en amarillo como adver‐ tencia para evitar el cambio de carril.
Nota
Si el vehículo que pasa es, al
menos, 10 km/h más rápido que el
vehículo pasado, es posible que no
se ilumine el símbolo de advertencia
B en el espejo retrovisor exterior
correspondiente.

Conducción y manejo209por ejemplo, el parachoques o los
bajos del vehículo, no se mues‐ tran.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe la zona
del entorno de detrás y alrededor
del vehículo antes de proceder.
Activación
La cámara retrovisora se activa auto‐
máticamente al accionar la marcha
atrás.
Funcionamiento
La cámara está montada en la mani‐
lla del portón trasero.
Debido a la posición elevada de la
cámara, puede verse el parachoques
trasero en pantalla como guía de la
posición.
El área mostrada por la cámara es
limitada. La distancia de la imagen
que aparece en pantalla difiere de la
distancia real.
Líneas guía
Las líneas guía dinámicas son líneas
horizontales en intervalos de un
metro, proyectadas sobre la imagen
para definir la distancia a los objetos
mostrados.
La trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen, que muestra los obstáculos
detectados por los sensores traseros del asistente de aparcamiento.
Además 9 aparece en la línea supe‐
rior de la pantalla de información con
la advertencia para comprobar lo que rodea al vehículo.

250Cuidado del vehículoN.ºCircuito1Módulo de control del motor2Sensor Lambda3Inyección de combustible /
Sistema de encendido4Inyección de combustible /
Sistema de encendido5–6Calefacción del retrovisor exte‐
rior / Sistema de alarma anti‐
rrobo7Control del ventilador / Módulo
de control del motor / Módulo de
control de la caja de cambios8Sensor Lambda / Refrigeración
del motor9Sensor de luneta trasera10Sensor de la batería11Desbloqueo del portón trasero12Sistema de faros adaptativos /
Control automático de las lucesN.ºCircuito13ABS14Limpialuneta trasero15Módulo de control del motor16Motor de arranque17Módulo de control del cambio18Luneta térmica trasera19Elevalunas eléctricos delan‐
teros20Elevalunas eléctricos traseros21Centro eléctrico trasero22Luz de carretera izquierda (haló‐
gena)23–24Faro derecho (LED)25Faro izquierdo (LED)26Faros antiniebla27Calefacción de combustible
diéselN.ºCircuito28Sistema stop-start29Freno de estacionamiento eléc‐
trico30ABS31Control de velocidad adaptable32Airbag33Sistema de faros adaptativos /
Control automático de las luces34Recirculación de gases de
escape35Retrovisor exterior / Sensor de
lluvia36Climatización37Solenoide de ventilación del
cánister38Bomba de vacío39Módulo de control central40Lavador del parabrisas / Lavalu‐
neta

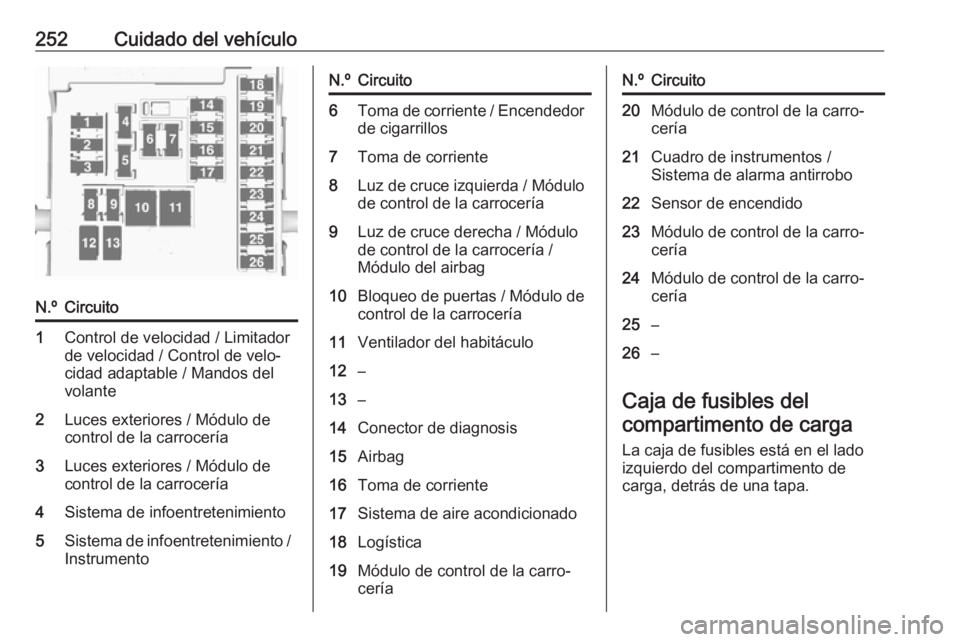

252Cuidado del vehículoN.ºCircuito1Control de velocidad / Limitador
de velocidad / Control de velo‐
cidad adaptable / Mandos del
volante2Luces exteriores / Módulo de
control de la carrocería3Luces exteriores / Módulo de
control de la carrocería4Sistema de infoentretenimiento5Sistema de infoentretenimiento /
InstrumentoN.ºCircuito6Toma de corriente / Encendedor
de cigarrillos7Toma de corriente8Luz de cruce izquierda / Módulo de control de la carrocería9Luz de cruce derecha / Módulo
de control de la carrocería /
Módulo del airbag10Bloqueo de puertas / Módulo de control de la carrocería11Ventilador del habitáculo12–13–14Conector de diagnosis15Airbag16Toma de corriente17Sistema de aire acondicionado18Logística19Módulo de control de la carro‐
ceríaN.ºCircuito20Módulo de control de la carro‐
cería21Cuadro de instrumentos /
Sistema de alarma antirrobo22Sensor de encendido23Módulo de control de la carro‐
cería24Módulo de control de la carro‐
cería25–26–
Caja de fusibles del
compartimento de carga
La caja de fusibles está en el lado
izquierdo del compartimento de
carga, detrás de una tapa.
