Kjøring og bruk187Når systemet er deaktivert manuelt,
slukker lysdioden i knappen, og
Parkeringshjelp av vises i førerinfor‐
masjonen.
Etter en manuell deaktivering aktive‐ res parkeringsradaren foran/bak igjen
når du trykker på r eller setter bilen
i revers.
Det komplette systemet kan deakti‐
veres manuelt i menyen for personlig tilpasning av bilen i informasjonsdis‐
playet. Det forblir deaktivert under
tenningssyklusen eller inntil det akti‐
veres i menyen for personlig tilpas‐
ning igjen. Personlig tilpasning av
bilen 3 123.
Når tilhengerfestet brukes, må konfi‐
gurasjonsinnstillingene i menyen for
personlig tilpasning av bilen endres i
informasjonsdisplayet. Personlig
tilpasning av bilen 3 123.
Feil
Hvis det oppstår en feil eller systemet
midlertidig ikke fungerer, f.eks. på
grunn av høyt eksternt støynivå eller
andre forstyrrelser, vises en melding i førerinformasjonen.
Meldinger om bilen 3 121.Grunnleggende informasjon om
parkeringsradarsystemer9 Advarsel
Under visse omstendigheter kan
reflekterende overflater på gjen‐
stander eller klær samt lydkilder
utenfor bilen føre til at systemet
ikke registrerer hindringer.
Vær spesielt oppmerksom på
eventuelle lave hindringer som
kan skade den nedre delen av
støtfangeren.
Merk
Systemet kan fungere dårligere
hvis følere er tildekket av
for eksempel is eller snø.
Ytelsen til parkeringsradaren kan
svekkes ved tung last.
Spesielle betingelser gjelder hvis
det er større biler i nærheten
( for eksempel terrengbiler og vare‐
biler). Det er ikke sikkert at
systemet oppdager hindringer og
angir riktig avstand i det øvre
partiet på slike kjøretøy.
Det er ikke sikkert systemet
oppdager gjenstander med et
svært lite reflekterende tverrmål, som for eksempel er smale eller av
mykt materiale.
Parkeringsradarsystemer regi‐ strerer ikke gjenstander utenfor
registreringsområdet.
Les dette
Parkeringshjelp-systemene regi‐
strerer automatisk fabrikkmontert
tilhengerfeste. De deaktiveres når
kontakten kobles til.
Følerne kan registrere et objekt som
ikke finnes (ekkoforstyrrelse) på
grunn av eksterne akustiske eller
mekaniske forstyrrelser.

188Kjøring og brukLes dette
Hvis du girer opp og overskrider en
bestemt hastighet, deaktiveres den
bakre parkeringsassistenten når
sykkelstativet bak er felt ut.
Hvis du først setter bilen i revers, vil
parkeringsassistenten registrere
sykkelstativet bak og gi et lydsignal.
Trykk kort på r for å deaktivere
parkeringsassistenten.
Varsling om dødvinkel på siden
Blindsonevarslingssystemet oppda‐ger og rapporterer gjenstander på enav sidene av bilen, innenfor en angitt
"blindsone". Systemet viser et visuelt
varsel i hvert sidespeil når det regi‐
streres objekter som kanskje ikke er
synlige i kupé- og sidespeilene.
Systemets sensorer er plassert i støt‐
fangeren på venstre og høyre side av
bilen.9 Advarsel
Blindsonevarsling skal ikke
erstatte førerens syn.
Systemet oppdager ikke:
● Kjøretøyer som er utenfor blindsonen, som kan nærme
seg raskt
● Fotgjengere, syklister eller dyr Før du skifter fil må du alltid sjekkealle speil, se over skulderen og
bruke blinklyset.
Når systemet oppdager et kjøretøy i sideblindsonen under kjøring forover,
enten et kjøretøy som passerer eller
et som blir passert, tennes et gult
varselsymbol B i det aktuelle side‐
speilet. Hvis føreren så aktiverer
blinklyset, begynner varselsymbolet
B å blinke gult som en varsling om å
ikke bytte filer.
Les dette
Hvis du kjører minst 10 km/t fortere
enn bilen du passerer, er det mulig
at varselsymbolet B i det aktuelle
sidespeilet ikke tennes.
Blindsonevarslingen er aktiv fra
hastighet på 10 km/t opp til 140 km/t.
Ved kjørehastighet over 140 km/t
deaktiveres systemet, noe som angis
av at varselsymbolene B lyser svakt
i begge sidespeilene. Varselsymbo‐ lene slukker hvis hastigheten reduse‐ res igjen. Hvis et kjøretøy registreresi blindsonen, lyser varselsymbolene
B som normalt på den gjeldende
siden.
Når bilen startes, lyser begge side‐
speildisplayer en kort stund for å angi
at systemet fungerer.
Systemet kan aktiveres eller deakti‐
veres i informasjonsdisplayet.
Personlig tilpasning av bilen 3 123.

Kjøring og bruk189Utkoblingen vises ved en melding i
førerinformasjonsdisplayet.
Registreringssoner Registreringssonene starter ved støt‐
fangeren bak og strekker seg ca.
3 meter bakover og til sidene. Høyden
på sonen er omtrent mellom
en halv meter og to meter fra bakken.
Blindsonevarslingen er konstruert for
å overse stillestående objekter som
for eksempel rekkverk, stolper, veisik‐
ring, vegger og bjelker. Parkerte
kjøretøyer eller møtende kjøretøyer
registreres ikke.
Feil
Det kan av og til hende at gjenstander ikke registreres under normale
forhold. Risikoen for dette øker under
våte forhold.
Blindsonevarslingen fungerer ikke
når venstre eller høyre hjørne av støt‐ fangeren bak er dekket av søle, skitt,
snø, is, sørpe eller ved kraftig regn.
Rengjøringsinstruksjoner 3 248.Ved en systemfeil, eller dersom
systemet ikke fungerer på grunn av
midlertidige tilstander, vises en
melding på førerinformasjonssente‐
ret. Kontakt et verksted hvis feilen
vedvarer.
Kamera bak
Ryggekameraet hjelper føreren
under rygging ved å vise området bak
bilen.
Bildet fra kameraet vises på informa‐
sjonsdisplayet.9 Advarsel
Ryggekameraet skal ikke erstatte
førerens syn. Husk at gjenstander utenfor kameraets og parkerings‐
radarfølerne synsfelt ikke vises,
f.eks. områder nedenfor støtfang‐
eren eller under bilen.
Ikke rygg bilen kun ved å se på
informasjonsdisplayet. Kontroller
omgivelsene bak og rundt bilen før du rygger.
Koble inn
Riggekameraet aktiveres automatisk
når bilen settes i revers.
Funksjonalitet
Kameraet er montert i baklukehånd‐
taket.

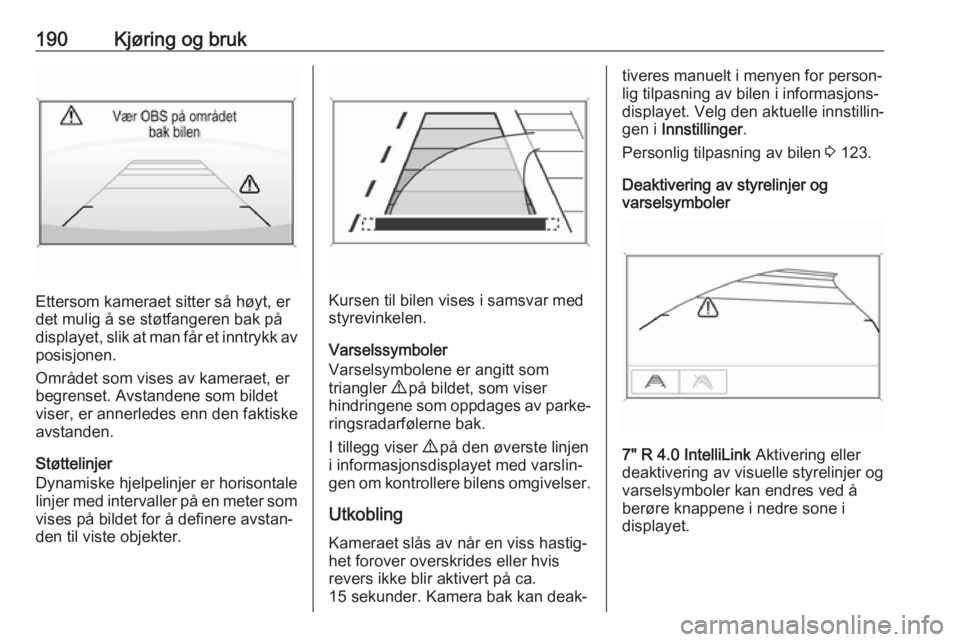

190Kjøring og bruk
Ettersom kameraet sitter så høyt, er
det mulig å se støtfangeren bak på
displayet, slik at man får et inntrykk av posisjonen.
Området som vises av kameraet, er
begrenset. Avstandene som bildet
viser, er annerledes enn den faktiske
avstanden.
Støttelinjer
Dynamiske hjelpelinjer er horisontale linjer med intervaller på en meter som
vises på bildet for å definere avstan‐
den til viste objekter.Kursen til bilen vises i samsvar med
styrevinkelen.
Varselssymboler
Varselsymbolene er angitt som
triangler 9 på bildet, som viser
hindringene som oppdages av parke‐
ringsradarfølerne bak.
I tillegg viser 9 på den øverste linjen
i informasjonsdisplayet med varslin‐ gen om kontrollere bilens omgivelser.
UtkoblingKameraet slås av når en viss hastig‐
het forover overskrides eller hvis
revers ikke blir aktivert på ca.
15 sekunder. Kamera bak kan deak‐
tiveres manuelt i menyen for person‐
lig tilpasning av bilen i informasjons‐
displayet. Velg den aktuelle innstillin‐
gen i Innstillinger .
Personlig tilpasning av bilen 3 123.
Deaktivering av styrelinjer og
varselsymboler
7" R 4.0 IntelliLink Aktivering eller
deaktivering av visuelle styrelinjer og
varselsymboler kan endres ved å
berøre knappene i nedre sone i
displayet.

Kjøring og bruk1917'' Navi 950 Aktivering eller deaktive‐
ring av visuelle styrelinjer og varsel‐ symboler kan endres i Innstillinger-
menyen i informasjonsdisplayet. Velg aktuell innstilling i Innstillinger, I
Kjøretøy .
Informasjonsdisplay 3 119.
Personlig tilpasning av bilen 3 123.
Feil
Feilmeldinger vises med en 9 på
øverste linje av info-displayet.
Ryggekameraet fungerer ikke alltid
bra nok hvis:
● Omgivelsene er mørke.
● Solen eller stråler fra hovedlys skinner direkte inn i kameralin‐
sen.
● Is, snø, søle eller annet dekker kameralinsen. Rengjør linsen,
skyll den med vann og tørk av
med en myk klut.
● Bakluken er ikke lukket riktig.
● Bilen har fått støt mot baksiden.
● Det oppstår ekstreme temperatu‐
rendringer.Trafikkskilt-assistent
Funksjonalitet Trafikkskiltregistreringssystemet
registrerer bestemte trafikkskilt med et kamera bak frontruten og viser dem
i førerinformasjonsdisplayet.
Trafikkskilt som blir registrert er:
Grense - og forbikjøring forbudt-skilt ● fartsgrense
● forbikjøring forbudt
● slutt på fartsgrense
● slutt på forbikjøringsforbudVeiskilt
begynner og slutter med:
● byområder (landsspesifikk)
● motorveier
● A-veier
● barn lekerEkstra skilt ● ekstra tips om trafikkskilt
● begrenset tilhengerkjøring
● begrensninger for trekkvogn
● fare for glatt vei
● varsling om snø
● retningspiler
Fartsskilt vises på førerinformasjons‐
senteret frem til neste fartsskilt eller
slutt på hastighetsgrense registreres, eller opp til en definert tidsutkopling
for skilt.

192Kjøring og brukKombinasjoner av flere skilt på
displayet er mulig.
Et utropstegn i en ramme indikerer at
det er oppdaget et ekstra skilt som
systemet ikke gjenkjenner.
Systemet fungerer uten tap av ytelse opp til en hastighet på 200 km/t
avhengig av lysforholdene. I mørket
er systemet aktivt opp til en hastighet på 160 km/t.
Displayvisning
Informasjon om aktuelle gyldige
trafikkskilt er tilgjengelig på den tilhø‐
rende hjelpesiden for trafikkskilt i
førerinformasjonen.
I tillegg vises de aktuelle gyldige farts‐ grensene hele tiden i den nederste
linjen i førerinformasjonen. Dersom
det er tilgjengelig en fartsgrense med
tilleggsopplysninger, vises et +-
symbol i dette området.
Velg ? med MENU og alternativet
trafikkskilt-assistentsiden med funk‐
sjonsvelgeren på blinklyshendelen
3 115.
Når en annen side i førerinformasjo‐
nens meny har vært valgt, og hjelpe‐
siden for trafikkskilt velges på nytt,
vises det sist registrerte trafikkskiltet.
Alarmfunksjon
Alarmfunksjonen kan aktiveres eller
deaktiveres i innstillinger-menyen i
hjelpesiden for trafikkskilt.
Når den er aktivert og registreringssi‐ den for trafikkskilt ikke vises for
øyeblikket, vises nyoppdagede farts‐
grenser og forbudsskilt for innkjøring
som meldingsvinduer i førerinforma‐
sjonen.

Kjøring og bruk193
Når trafikkskilt-assistentsiden vises,
trykkes SET/CLR på blinklyshende‐
len.
Velg Varslinger PÅ eller Varslinger
AV ved å dreie funksjonsvelgeren og
trykk SET/CLR .
Meldingsalarmen vises på førerin‐ formasjonsdisplayet i ca. 8 sekunder.
Tilbakestilling av systemet
Innholdet i trafikkskilt-minnet kan slet‐ tes i innstillingsmenyen på trafikkskil‐
tregistreringssiden ved å velge
Nullstill og bekrefte ved å trykke
SET/CLR på blinklyshendelen.
Alternativt kan SET/CLR trykkes i tre
sekunder for å slette innholdet på
siden.
Etter vellykket tilbakestilling høres en ringelyd og det følgende "standards‐
kiltet" vises inntil det neste trafikkskil‐
tet er registrert.
I noen tilfeller slettes trafikkskilt-assi‐
stenten automatisk av systemet.
Sletting av trafikkskilt Det forskjellige hendelser som kan
føre til sletting av aktuelle viste trafikk‐ skilt. Etter sletting vises "standards‐
kiltet" i førerinformasjonen.
Årsaker til at skilt blir slettet: ● En forhåndsdefinert strekning er kjørt eller det har gått en bestemttid (avviker for hver skilttype)
● Bilen kjører gjennom en sving
● Hastigheten blir langsommere enn 52 km/t (registrering av tett‐
sted)

232Pleie av bilenEtiketten med dekktrykkinformasjon
på venstre eller høyre dørramme
foran angir de originale dekktypene
og det tilsvarende dekktrykket.
Dekktrykkene gjelder kalde dekk. De
gjelder for sommer- og vinterdekk.
Fyll alltid reservehjulet med dekktrykk for full last.
ECO-dekktrykk benyttes for å oppnå
et lavest mulig drivstofforbruk.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige avhengig av forskjellige alternativer. For korrekt
dekktrykkverdi følges prosedyren
nedenfor:
1. Identifiser motorens identifikator‐ kode. Motordata 3 260.
2. Identifiser det aktuelle dekket.
Dekktrykktabellen viser alle mulige
dekk-kombinasjoner 3 266.Se EU-samsvarserklæringen som
fulgte med bilen eller andre nasjonale
registreringsdokumenter for informa‐
sjon om godkjente dekk spesifikt for
din bil.
Føreren er ansvarlig for at dekktryk‐
ket er riktig.9 Advarsel
For lavt dekktrykk kan føre til bety‐
delig oppvarming av dekkene og
indre skader, som i sin tur fører til
at slitebanen løsner og i verste fall
til at dekkene punkterer ved høye
hastigheter.
9 Advarsel
For bestemte dekk kan det anbe‐
falte dekktrykket som vises i dekk‐ trykktabellen, overskride det
maksimale dekktrykket som vises
på dekket. Overskrid aldri det
maksimale dekktrykket som vises
på dekket.
Hvis dekktrykket må reduseres eller
økes på en bil med dekktrykkovervå‐
king, slår du av tenningen. Slå på
tenningen etter justering av dekktryk‐ ket, og velg den aktuelle innstilingen
på siden Dekktrykk i førerinformasjo‐
nen 3 115.
Temperaturavhengighet
Dekktrykket avhenger av temperatu‐
ren i dekket. Under kjøring øker dekk‐
temperaturen og -trykket. Dekktryk‐
kverdier som finnes på dekkinforma‐
sjonsetiketten og i dekktrykktabeller
gjelder for kalde dekk, som betyr
20 °C.
Dekktrykket øker med nesten
10 kPa ved temperaturøkning på
10 °C. Det må tas hensyn til dette når varme dekk kontrolleres.
Dekktrykkverdien som vises i førerin‐
formasjonsdisplayet, viser det fakti‐
ske dekktrykket. Et nedkjølt dekk vil
vise en redusert verdi, noe som ikke
indikerer en luftlekkasje.
