80RangementLe couvercle de plancher extrait peut
supporter une charge maximale de
120 kg. Une étiquette d'avertisse‐
ment se trouve sur le couvercle de
plancher.
Attacher les objets avec des sangles
de serrage fixées aux anneaux d'arri‐
mage 3 80. Informations sur le
chargement 3 87.9 Attention
Ne pas charger ni décharger le
compartiment au moyen du
couvercle de plancher coulissant
quand le véhicule se trouve
stationné en pente car le couver‐
cle peut rejoindre les positions de
butée en échappant à tout
contrôle.
Soulever ou abaisser le recouvre‐
ment de plancher uniquement
quand il n'est pas chargé. Risque
de blessure.Pour accéder à la roue de secours ou au kit de réparation des pneus, le
recouvrement de plancher doit être soulevé. Pour maintenir en position,
engager la tige située à côté du
système de rail gauche, soulever et
positionner sous la traverse à l'arrière
du recouvrement de plancher.
Pour abaisser, maintenir le recouvre‐
ment de plancher et engager la tige
sous le rail. Abaisser manuellement
le recouvrement de plancher en
poussant le rouleau à ressort de
chaque côté comme décrit plus haut.
Soulever et fixer le recouvrement de
plancher uniquement lorsqu'il n'est
pas chargé.
Anneaux d'arrimage
Les anneaux d'arrimage servent à
sécuriser les objets pour éviter qu'ils
ne glissent, par exemple avec des
sangles de serrage ou le filet à baga‐
ges.
Système flexible decompartimentage du coffre
Le FlexOrganizer est un système flexible de compartimentage du
coffre.

Rangement83Jeu de sangles
Introduire les adaptateurs du jeu de
sangles dans un rail. S'assurer que la
sangle n'est pas vrillée.
Le jeu de sangles dispose de deux
fermetures.
La sangle peut être serrée.
Filet de sécurité
Deux filets de sécurité différents
peuvent être installés derrière les
sièges avant ou derrière les sièges
arrière.
Le transport de personnes est interdit derrière le filet de sécurité.
Filet de sécurité derrière les
sièges avant
Enfoncer les appuis-tête des sièges
arrière et rabattre les dossiers de
siège arrière 3 75.
Ouvertures de montage avant dans le
cadre de toit : verrouiller la barre du
filet d'un côté, comprimer la barre et
la verrouiller de l'autre côté.
Monter les crochets des petites
sangles dans les boucles de fixation
Top-Tether sur la face arrière des
dossiers rabattus de siège arrière.
Monter les crochets des sangles plus
larges dans les dispositifs de verrouil‐ lage des dossiers de siège arrière.

84RangementCassette du filet de sécurité
derrière les sièges arrière
Tirer le filet hors de la cassette et
verrouiller la barre du filet d'un côté,
dans l'ouverture de montage arrière
du cadre de toit. Comprimer la barre
et la verrouiller de l'autre côté.
Dépose de la cassette
Enrouler le filet de sécurité.
Enlever le cache-bagages 3 77.
Pour la déverrouiller, tourner la
cassette légèrement vers l'arrière et
l'enlever des logements par le haut.
Pose de la cassette
Enlever le cache-bagages.Introduire la cassette dans les loge‐
ments à gauche et à droite. Utiliser les
repères L (côté gauche) et R (côté
droit) de la cassette pour la pose.
Tourner la cassette légèrement vers
l'avant pour la verrouiller.
Rangement des filets de sécurité
et du cache-bagages
La cassette de filet de sécurité arrière
peut être rangée, avec le cache-
bagages et le filet de sécurité enroulé,
sous le plancher du coffre.

86RangementTrousse de secours
Bi-corps 5 portes/Berline
4 portes
Ranger la trousse de secours dans
l'espace situé derrière le filet sur le
côté gauche du coffre.
Sports Tourer, Country Tourer
Ranger la trousse de secours dans
l'espace derrière la sangle sur la face
intérieure du hayon.
Galerie de toit
Pour des raisons de sécurité et pour
éviter d’endommager le toit, nous
préconisons l'utilisation du système
de galerie de toit homologué pour le
véhicule.
Respecter les instructions de
montage et ôter la galerie de toit si
elle n’est pas utilisée.
Montage d'une galerie de toit
Bi-corps 5 portes/Berline 4 portes
Ouvrir toutes les portes.

Instruments et commandes89Instruments et
commandesCommandes ................................ 90
Réglage du volant .....................90
Commandes au volant ..............90
Volant chauffé ........................... 91
Avertisseur sonore ....................91
Essuie-glace / lave-glace avant ......................................... 91
Essuie-glace / lave-glace de lunette arrière ........................... 93
Température extérieure .............94
Horloge ...................................... 94
Prises de courant ......................96
Cendriers ................................... 97
Témoins et cadrans .....................98
Combiné d'instruments ..............98
Compteur de vitesse ...............104
Compteur kilométrique ............104
Compteur kilométrique journalier ................................. 104
Compte-tours ........................... 105
Jauge à carburant ...................105
Bouton de sélection de carburant ................................ 106Jauge de température de liquide
de refroidissement du moteur 107
Affichage de service ................107
Témoins ................................... 108
Clignotant ................................ 109
Rappel de ceinture de sécurité 109
Airbags et rétracteurs de ceinture ................................... 110
Désactivation d'airbag .............110
Système de charge .................110
Témoin de dysfonctionnement 110
Système de freinage et d'embrayage ........................... 111
Actionner la pédale ..................111
Frein de stationnement électrique ................................ 111
Défaillance du frein de stationnement électrique ........111
Antiblocage de sécurité (ABS) 112
Passage au rapport supérieur . 112
Direction à effort variable ........112
Distance de suivi .....................112
Avertissement de franchissement de ligne .........112
Aide au stationnement par ultrasons ................................. 113
Electronic Stability Control désactivé ................................ 113
Electronic Stability Control et système antipatinage .............113Système antipatinage
désactivé ................................ 113
Température de liquide de refroidissement du moteur .....113
Préchauffage ........................... 113
Filtre à particules (pour diesel) 114
AdBlue ..................................... 114
Système de surveillance de la pression des pneus ................114
Pression d'huile moteur ...........114
Niveau bas de carburant .........115
Blocage du démarrage ............115
Arrêt automatique ....................115
Éclairage extérieur ..................115
Feux de route .......................... 115
Feux de route automatiques ....115
Éclairage directionnel adaptatif .................................. 115
Antibrouillard ........................... 116
Feu antibrouillard arrière .........116
Régulateur de vitesse ..............116
Régulateur de vitesse adaptatif .................................. 116
Véhicule détecté à l'avant ........ 116
Limiteur de vitesse ..................116
Assistant de détection des panneaux routiers ..................116
Porte ouverte ........................... 116

Instruments et commandes93
Le champ du capteur de pluie doit
rester propre, c'est-à-dire sans pous‐
sière, saletés, ni givre.
La fonction du détecteur de pluie peut être activée ou désactivée dans la
personnalisation du véhicule.
Sélectionner le réglage adéquat dans Réglages , I Véhicule à l'affichage
d'informations en couleur.
Affichage d'informations en couleur
3 124.
Personnalisation du véhicule 3 128.
Lave-glace avant et lave-phares
Tirer la manette. Le produit de lave-
glace est pulvérisé sur le pare-brise et
l'essuie-glace exécute quelques
balayages.
Si les phares sont allumés, du liquide
de lave-glace est également pulvé‐
risé sur les phares, pour autant que la manette soit tirée suffisamment long‐
temps. Après quoi le lave-phares
reste inactif pendant 5 cycles de
lavage ou jusqu'à ce que le moteur ou
les phares aient été éteints, puis rallu‐ més.
Liquide de lave-glace 3 253
Essuie-glace / lave-glace de
lunette arrière
Pousser le commutateur à bascule
pour actionner l'essuie-glace de
lunette arrière :
position supé‐
rieure:fonctionnement
permanentposition infé‐
rieure:fonctionnement
intermittentposition
centrale:arrêt

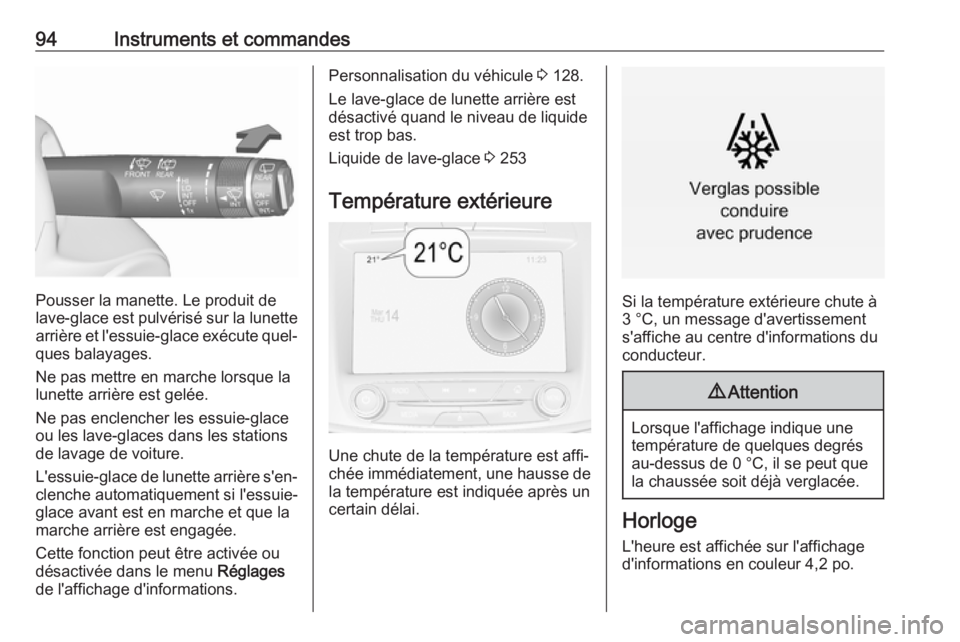

94Instruments et commandes
Pousser la manette. Le produit de
lave-glace est pulvérisé sur la lunette
arrière et l'essuie-glace exécute quel‐ ques balayages.
Ne pas mettre en marche lorsque la
lunette arrière est gelée.
Ne pas enclencher les essuie-glace
ou les lave-glaces dans les stations
de lavage de voiture.
L'essuie-glace de lunette arrière s'en‐
clenche automatiquement si l'essuie-
glace avant est en marche et que la
marche arrière est engagée.
Cette fonction peut être activée ou
désactivée dans le menu Réglages
de l'affichage d'informations.
Personnalisation du véhicule 3 128.
Le lave-glace de lunette arrière est
désactivé quand le niveau de liquide
est trop bas.
Liquide de lave-glace 3 253
Température extérieure
Une chute de la température est affi‐
chée immédiatement, une hausse de
la température est indiquée après un
certain délai.
Si la température extérieure chute à
3 °C, un message d'avertissement
s'affiche au centre d'informations du
conducteur.
9 Attention
Lorsque l'affichage indique une
température de quelques degrés
au-dessus de 0 °C, il se peut que la chaussée soit déjà verglacée.
Horloge
L'heure est affichée sur l'affichage
d'informations en couleur 4,2 po.

Instruments et commandes103Vue d'ensembleOClignotants 3 109XRappel de ceinture de sécu‐
rité 3 109vAirbags et rétracteurs de
ceinture 3 110VDésactivation d'airbag
3 110pSystème de charge 3 110ZTémoin de dysfonctionne‐
ment 3 110RSystème de freinage et
d'embrayage 3 111-Actionner la pédale 3 111mFrein de stationnement élec‐
trique 3 111jDéfaillance du frein de
stationnement électrique
3 111uAntiblocage de sécurité
(ABS) 3 112[ ou
RPassage au rapport supé‐
rieur 3 112cDirection à effort variable
3 112EDistance de suivi 3 112)Avertissement de franchis‐
sement de ligne 3 112rAide au stationnement par
ultrasons 3 113nElectronic Stability Control
désactivé 3 113bElectronic Stability Control
et système antipatinage
3 113kSystème antipatinage
désactivé 3 113WTempérature de liquide de
refroidissement du moteur
3 113!Préchauffage 3 113%Filtre à particules pour diesel
3 114YAdBlue 3 114wSystème de surveillance de
la pression des pneus
3 114IPression de l'huile moteur
3 114i ou
YNiveau bas de carburant
3 115dBlocage du démarrage
3 115DAutostop 3 1158Éclairage extérieur 3 115CFeux de route 3 115lFeux de route automatiques
3 115fÉclairage directionnel adap‐
tatif 3 115>Antibrouillard 3 116rFeu antibrouillard arrière
3 116
