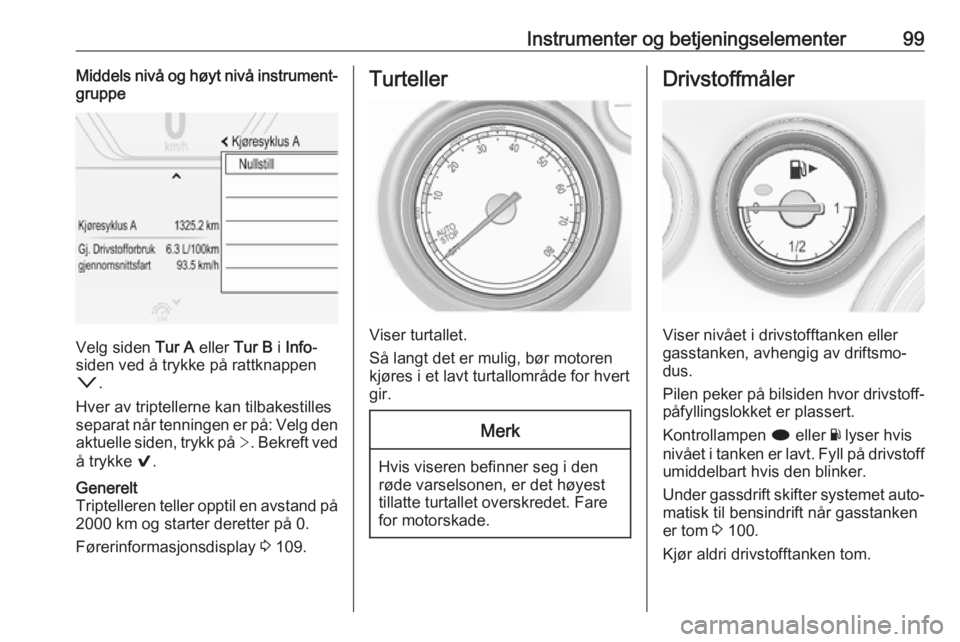

Instrumenter og betjeningselementer99Middels nivå og høyt nivå instrument‐
gruppe
Velg siden Tur A eller Tur B i Info -
siden ved å trykke på rattknappen o .
Hver av triptellerne kan tilbakestilles
separat når tenningen er på: Velg den
aktuelle siden, trykk på >. Bekreft ved
å trykke 9.
Generelt
Triptelleren teller opptil en avstand på 2000 km og starter deretter på 0.
Førerinformasjonsdisplay 3 109.Turteller
Viser turtallet.
Så langt det er mulig, bør motoren
kjøres i et lavt turtallområde for hvert
gir.
Merk
Hvis viseren befinner seg i den
røde varselsonen, er det høyest tillatte turtallet overskredet. Fare
for motorskade.
Drivstoffmåler
Viser nivået i drivstofftanken eller
gasstanken, avhengig av driftsmo‐ dus.
Pilen peker på bilsiden hvor drivstoff‐
påfyllingslokket er plassert.
Kontrollampen i eller Y lyser hvis
nivået i tanken er lavt. Fyll på drivstoff umiddelbart hvis den blinker.
Under gassdrift skifter systemet auto‐
matisk til bensindrift når gasstanken
er tom 3 100.
Kjør aldri drivstofftanken tom.

Instrumenter og betjeningselementer101Merk
Hvis kjølevæsketemperaturen er
for høy, stans bilen og slå av
motoren. Fare for motoren.
Kontroller kjølevæskenivået.
Servicedisplay
Oljens brukstid-systemet forteller når
du bør skifte olje og filter. Alt etter
kjøreforholdene kan intervallet for
olje- og filterskiftvarsel variere bety‐
delig.
Menyen for den gjenværende olje‐
brukstiden vises i førerinformasjons‐ senteret 3 109.
I grunn-nivå-displayet velges menyen
Innst. ved å trykke MENU på blinklys‐
hendelen. Drei funksjonsvelgeren for
å velge Resterende oljelevetid -siden.
I displayet med middels nivå og høyt
nivå velges menyen Informasjon ved
å trykke p på rattet. Trykk P for å
velge Resterende oljelevetid -siden.
Gjenværende oljebrukstid indikeres i prosentandel.
Nullstille
På grunn-nivå-displayet, trykk
SET/CLR på blinklyshendelen i flere
sekunder for å nullstille. Tenningen
må være slått på, men motoren skal
ikke gå.
I displayet med middels nivå og høyt nivå trykkes > på rattet for å åpne
undermappen. Velg Nullstill og
bekreft ved å trykke 9 i flere sekun‐
der. Tenningen må være slått på,
men motoren skal ikke gå.
Systemet må nullstilles etter hvert
motoroljeskift for at det skal fungere
riktig. Søk hjelp hos et verksted.

104Instrumenter og betjeningselementer9Fare
Det er fare for at barnet får livs‐
truende skader hvis det sitter i et
barnesete mens kollisjonsputen
på passasjersiden foran er akti‐
vert.
Det er fare for at personen som
sitter i passasjersetet, får livs‐
truende skader hvis kollisjonspu‐
ten på passasjersiden er deakti‐
vert.
Ladesystem
p lyser rødt.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gang
Stans bilen, slå av motoren. Bilbatte‐
riet lades ikke. Motorkjølingen kan
være avbrutt. Bremsekraftforsterke‐
ren kan slutte å virke. Søk hjelp hos
et verksted.
Feilfunksjonslampe
Z lyser eller blinker gult.
Lyser etter at tenningen er slått på og
slukker like etter at motoren er startet.
Hvis lampen lyser når motoren er
i gang
Feil i eksosrensesystemet. Det er nå
fare for at tillatte utslippsgrenser over‐
skrides.
I dieselmotorer er renseprosessen for dieselpartikkelfilteret muligens ikke
mulig.
Søk straks hjelp på et verksted.
Blinker når motoren er i gang
Feil som kan medføre skade på kata‐ lysatoren. Slipp opp gasspedalen til
blinkingen opphører. Søk straks hjelp på et verksted.
Bremser og clutch
R lyser rødt.
Bremse- og clutchvæskenivåene er
for lave, når manuell parkerings‐ brems ikke er aktivert 3 230.9
Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Lyser når manuell parkeringsbrems
er aktivert og tenningen er slått på
3 172.
Bruk pedalen
- lyser eller blinker gult.
Tennes Bremsepedalen må trås inn for å
frigjøre den elektriske håndbremsen
3 172.
Clutchpedalen må trykkes inn for å
starte motoren i Autostopp-modus.
Stopp/start-system 3 158.
Blinker
Clutchpedalen må trykkes inn for
hovedstart av motoren 3 16, 3 157.
I middels nivå- og høyt nivå-display indikeres bruk pedal-meldingen i
førerinformasjonsdisplayet. 3 118.

108Instrumenter og betjeningselementerBlinkerDrivstoffet er brukt opp. Fyll opp
umiddelbart. Kjør aldri drivstofftanken tom.
Fylling av drivstoff 3 214.
Katalysator 3 163.
Lufting av dieselsystemet 3 232.
Startsperre d blinker gult.
Feil i startsperresystemet. Motoren
kan ikke startes.
Autostopp
D lyser når motoren er i en auto‐
stopp.
Stopp/start-system 3 158.
Utvendige lys
8 lyser grønt.
De utvendige lysene er på 3 127.
Fjernlys
C lyser blått.Lyser når fjernlysene er på eller ved
bruk av lyshornet 3 128.
Fjernlyshjelp l lyser grønt.
Fjernlyshjelpen er aktivert, se Adap‐
tivt frontlys 3 131.
Adaptivt frontlys f lyser eller blinker gult.
Tennes
Feil i systemet.
Søk hjelp hos et verksted.
Blinker
Systemet er omkoblet til symmetrisk
nærlys.
Kontrollampen f blinker i omtrent
4 sekunder etter at tenningen er slått på som en påminnelse om det
symmetriske hovedlyset 3 130.
Tåkelys
> lyser grønt.Tåkelysene foran er slått på 3 133.
Tåkebaklys
r lyser gult.
Tåkebaklyset er på 3 134.
Automatisk
hastighetskontroll
m lyser hvitt eller grønt.
Lyser hvitt
Systemet er på.
Lyser grønt Automatisk hastighetskontroll er
aktiv. Innstill hastigheten som vises
på displayet med middels nivå eller
høyt nivå i nærheten av m-symbolet.
Automatisk hastighetskontroll 3 179.
Adaptiv hastighetskontroll
C eller m lyser hvitt eller grønt.
Lyser hvitt
Systemet er på.

Instrumenter og betjeningselementer109Lyser grønt
Adaptiv hastighetskontroll er aktiv. Innstill hastigheten som vises ved C-
eller m-symbolet.
Adaptiv hastighetskontroll 3 182.
Kjøretøy registrert foran
A lyser grønt eller gult.
Lyser grønt En bil foran registreres i samme fil.
Lyser gult
Avstanden til en bakenforkjørende bil
blir for liten eller når bilen nærmer seg en annen bil for raskt.
Kollisjonsvarsling foran 3 189, adap‐
tiv hastighetskontroll 3 182.
Hastighetsbegrenser
L lyser hvitt eller grønt.
Lyser hvitt Systemet er på.Lyser grønt
Hastighetsbegrenser er aktiv. Innstill
hastigheten som vises ved L-symbo‐
let.
Hastighetsbegrenser 3 181.
Trafikkskilt-assistent
L viser registrerte trafikkskilt som
kontrollamper.
Trafikkskiltregistrering 3 207.
Døren åpen
h lyser rødt.
En dør eller bakluken er åpen.Informasjonsdisplayer
Førerinformasjon Førerinformasjonsdisplayet befinner
seg i instrumentgruppen.
Avhengig av versjonen og instru‐
mentgruppen vil førerinformasjons‐
senteret være tilgjengelig som grunn-
nivå display, middels nivå display
eller høynivå display.
Førerinformasjonssenteret indikerer
avhengig av utstyret:
● generell og tripteller
● bilinformasjon
● tur-/drivstoff-informasjon
● økonomisk informasjon
● ytelsesinformasjon
● bil- og varselmeldinger
● lyd- og infotainmentinformasjon
● telefoninformasjon
● navigasjonsinformasjon
● innstillinger for bilen

110Instrumenter og betjeningselementerGrunn-nivå display
Menysiden i grunn-nivå displayet
velges ved å trykke på MENU på blin‐
klyshendelen. Hovedmenysymboler
vises i den øverste linjen i displayet:
● W Informasjonsmeny
● X Innstillingsmeny
● s Økonomisk meny
Noen av de viste funksjonene er forskjellige når bilen kjører eller den
står stille. Noen funksjoner er bare
tilgjengelige når bilen kjører.
Personlig tilpasning av bilen 3 119.
Innstillinger som lagres i minnet
3 23.
Velge menyer og funksjoner
Menyene og funksjonene kan velges
med knappene på blinklyshendelen.
Trykk på MENU for å veksle mellom
hovedmenyene eller gå fra en under‐
meny til nærmeste høyere menynivå.
Drei funksjonsvelgeren for å velge en
underside i hovedmenyen eller for å
innstille en numerisk verdi.
Trykk SET/CLR for å velge og
bekrefte en funksjon.
Bil- og servicemeldinger vises i føre‐
rinformasjonssenteret når det
ønskes. Bekreft meldinger ved å
trykke på SET/CLR. Meldinger om
bilen 3 118.
Middels nivå og høynivå display
Menysider vises ved å trykke på p, på
rattet. Trykk på Q eller P for å velge
en meny, trykk på 9 for å bekrefte.
Valgbare menysider er:
● Informasjon
● Kjøredata
● Audio
● Telefon
● Navigasjon
● Innst.

Instrumenter og betjeningselementer111Noen av de viste funksjonene er
forskjellige avhengig av om bilen kjøres eller står stille. Noen funksjo‐ner er bare tilgjengelige når bilen
kjøres.
Høynivå-instrumentgruppe kan vises
som Sport-modus eller Tour-modus.
Se nedenfor: Innstillingsmeny, vis
temaer.
Personlig tilpasning av bilen 3 119.
Innstillinger som lagres i minnet
3 23.
Velge menyer og funksjoner
Menyene og funksjonene kan velges
via knappene på høyre side på rattet.Trykk p for å åpne hovedmenysiden.
Velg en hovedmenyside med Q eller
P .
Bekreft en hovedmenyside med 9.
Etter at en hovedmenyside er valgt, trykkes Q eller P for å velge under‐
sider.
Trykk q for å åpne den neste mappen
på den valgte undersiden.
Trykk på Q eller P for å velge funk‐
sjoner eller for å innstille numeriske
verdier etter behov.
Trykk 9 for å velge og bekrefte en
funksjon.
Hvis førerinformasjonssenteret ber føreren om å bekrefte en funksjon
eller melding ved å trykke H (Velg),
bekreftes ved å trykke 9.
Når en hovedmenyside er valgt, vil
dette valget være lagret inntil en
annen hovedmenyside velges. Dette
betyr at så snart en informasjonsme‐
nyside er valgt, kan du endre under‐
sidene bare ved å trykke på P eller
Q .Bil- og servicemeldinger vises i føre‐
rinformasjonssenteret når det
ønskes. Bekreft meldinger ved å
trykke på 9. Meldinger om bilen
3 118.
Informasjonsmeny
Den følgende listen inneholder alle
mulige Informasjonsmeny-sider.
Noen vil kanskje ikke være tilgjenge‐
lige for akkurat din bil. Avhengi av
displayet vil noen funksjoner kunne
være merket som symboler.
Drei funksjonvelgeren eller trykk Q
eller P for å velge en side:
● tripteller 1/A gjennomsnittlig drivstofforbruk
gjennomsnittlig hastighet
● tripteller 2/B gjennomsnittlig drivstofforbruk
gjennomsnittlig hastighet
● digital hastighet
● drivstoff-rekkevidde
● drivstoff-rekkevidde LPG
● nåværende drivstofforbruk
● gjenværende oljebrukstid

112Instrumenter og betjeningselementer● dekktrykk
● drivstoffnivå LPG-drivstoffnivå
● stoppeklokke
● trafikkskilt-assistent
● følgeavstand
● batterispenning
● Toppforbrukere
● Økonomitrend
● Eco-indeks
● blank side
I grunn-nivå-displayet vises sidene
"Gjenværende oljebrukstid", "Dekk‐
trykk", "Trafikksskilt-assistent" og
"Visning følgeavstand" i Innstillinger-
menyen X . Velg ved å trykke på
MENU .
I grunn-nivå-displayet vises sidene
"Toppforbrukere", "Økonomitrend" og "Eco-indeks" i Eco-menyen s .
Velg ved å trykke på MENU.
Tripteller 1/A og 2/B
Triptelleren viser nåværende strek‐
ning siden en bestemt nullstilling.Triptelleren teller opp til en kjøre‐
lengde på 2000 km og starter deretter
på 0 igjen.
For å nullstille i grunn-nivå-displayet
trykk på SET/CLR i noen sekunder, i
displayet med middels nivå og høyt
nivå trykkes > og deretter bekreftes
med 9.
Informasjonen i tripteller-siden 1/A og
2/B kan nullstilles separat for triptel‐
ler, gjennomsnittlig forbruk og gjen‐
nomsnittshastighet mens det aktuelle displayet er aktivt.
Gjennomsnittlig drivstofforbruk
Visning av gjennomsnittsforbruk.
Målingen kan når som helst nullstil‐
les, og den starter med en standard‐
verdi.
For å nullstille i grunn-nivå-displayet
trykk på SET/CLR i noen sekunder, i
displayet med middels nivå og høyt
nivå trykkes > og deretter bekreftes
med 9.
I biler med LPG-motorer vises gjen‐
nomsnittlig forbruk for den nåvæ‐
rende valgte modusen, LPG eller
bensin.Gjennomsnittlig hastighet
Visning av gjennomsnittshastighet.
Målingen kan til enhver tid nullstilles.
For å nullstille i grunn-nivå-displayet
trykk på SET/CLR i noen sekunder, i
displayet med middels nivå og høyt
nivå trykkes > og deretter bekreftes
med 9.
Digital hastighet
Digital visning av gjeldende hastighet.
Drivstoff-rekkevidde
Rekkevidden beregnes ut fra nivået i drivstofftanken og forbruk i øyeblik‐
ket. Det er gjennomsnittsverdier som
vises.
Etter fylling av drivstoff oppdateres
rekkevidden automatisk etter en kort
stund.
Når drivstoffnivået i tanken er lavt,
vises en melding i displayet og
kontrollampen i og Y i drivstoffmå‐
leren tennes.
Når tanken må etterfylles umiddel‐
bart, vises en varselmelding som blir
stående i displayet. Dessuten blinker
kontrollampe i eller Y i drivstoffmå‐
leren 3 107.
