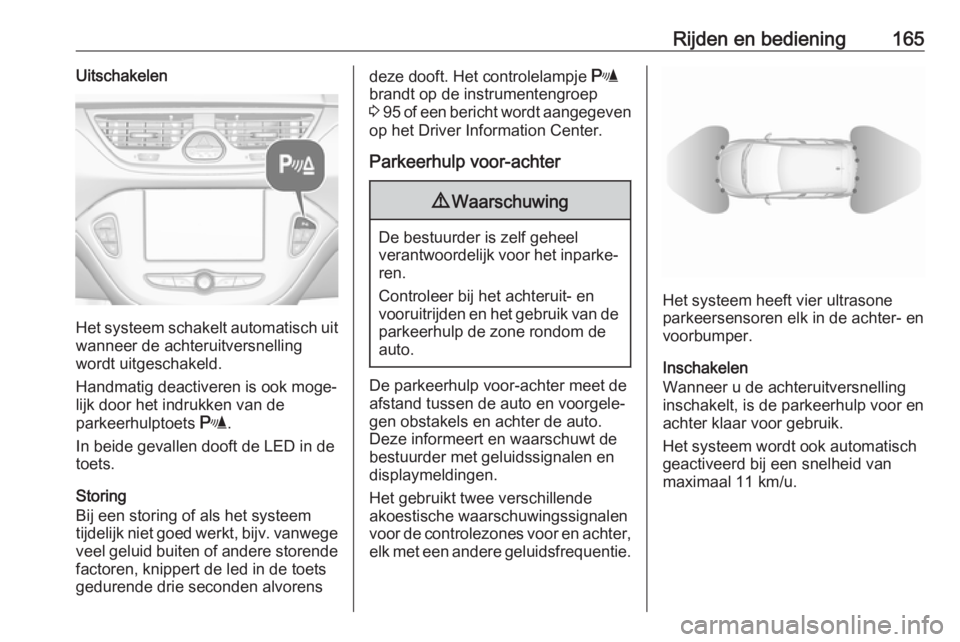

Rijden en bediening165Uitschakelen
Het systeem schakelt automatisch uitwanneer de achteruitversnelling
wordt uitgeschakeld.
Handmatig deactiveren is ook moge‐
lijk door het indrukken van de
parkeerhulptoets r.
In beide gevallen dooft de LED in de toets.
Storing
Bij een storing of als het systeem tijdelijk niet goed werkt, bijv. vanwege
veel geluid buiten of andere storende factoren, knippert de led in de toets
gedurende drie seconden alvorens
deze dooft. Het controlelampje r
brandt op de instrumentengroep
3 95 of een bericht wordt aangegeven
op het Driver Information Center.
Parkeerhulp voor-achter9 Waarschuwing
De bestuurder is zelf geheel
verantwoordelijk voor het inparke‐ ren.
Controleer bij het achteruit- en
vooruitrijden en het gebruik van de
parkeerhulp de zone rondom de
auto.
De parkeerhulp voor-achter meet de
afstand tussen de auto en voorgele‐
gen obstakels en achter de auto.
Deze informeert en waarschuwt de
bestuurder met geluidssignalen en displaymeldingen.
Het gebruikt twee verschillende
akoestische waarschuwingssignalen
voor de controlezones voor en achter,
elk met een andere geluidsfrequentie.
Het systeem heeft vier ultrasone
parkeersensoren elk in de achter- en
voorbumper.
Inschakelen
Wanneer u de achteruitversnelling
inschakelt, is de parkeerhulp voor en
achter klaar voor gebruik.
Het systeem wordt ook automatisch
geactiveerd bij een snelheid van
maximaal 11 km/u.

168Rijden en bedieningInstructies verschijnen op het DriverInformation Center 3 98 of, afhanke‐
lijk van de versie, op het Colour-Info- Display 3 102, ondersteund door
geluidssignalen.
De bestuurder hoeft alleen op te trek‐ ken, te remmen en te schakelen, het
sturen gebeurt automatisch.
De geavanceerde parkeerhulp werkt
altijd samen met de parkeerhulp voor/
achter. Beide systemen gebruiken
dezelfde sensoren in de voor- en
achterbumper.
Parkeerhulpknop D en
bedieningslogica
De geavanceerde parkeerhulp en de
parkeerhulp voor-achter gebruiken
beide dezelfde toets voor activeren
en deactiveren:
Kort indrukken van D activeert of
deactiveert de parkeerhulp.
Lang indrukken van D (ongeveer
één seconde ) activeert of deactiveert
de geavanceerde parkeerhulp, zie de afzonderlijke beschrijving verderop.
Door D in te drukken bedient u de
systemen via de toetslogica als volgt:
● Als alleen de parkeerhulp voor- achter actief is, deactiveert u de
parkeerhulp voor-achter door de
toets kort in te drukken.
● Als alleen de parkeerhulp voor- achter actief is, activeert u de
geavanceerde parkeerhulp door
de toets lang in te drukken.
● Als alleen geavanceerde parkeerhulp actief is en het
systeem in de zoekmodus
parkeerplek is, activeert kort
drukken de parkeerhulp voor- achter.● Als alleen geavanceerde parkeerhulp actief is en het
systeem in de inparkeermodus
is, deactiveert kort drukken de
geavanceerde parkeerhulp.
● Als geavanceerde parkeerhulp actief is, deactiveert lang drukken
de geavanceerde parkeerhulp en de parkeerhulp voor-achter.
● Als de vooruitversnelling of de neutraalstand ingeschakeld is,
activeert of deactiveert u door
kort indrukken van de toets de
parkeerhulp voor.
● Als de achteruitversnelling inge‐ schakeld is, activeert of deacti‐
veert u door kort indrukken van
de toets de parkeerhulp voor en
achter.
Parkeerhulp voor-achter activeren
Wanneer u de achteruitversnelling
inschakelt, is de parkeerhulp voor en
achter klaar voor gebruik.
Het systeem wordt ook automatisch
geactiveerd bij een snelheid van
maximaal 11 km/u.

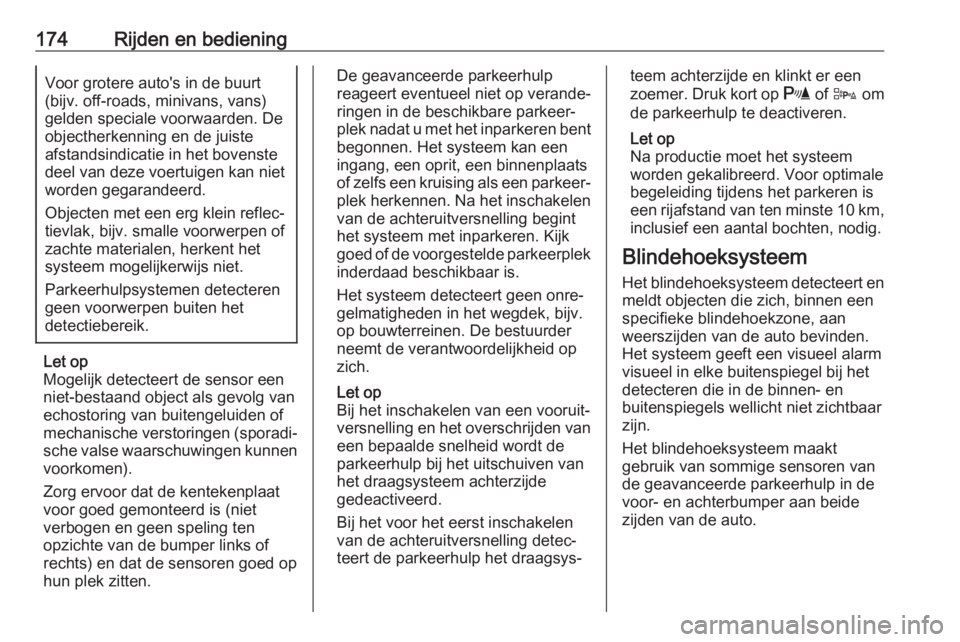

174Rijden en bedieningVoor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste
afstandsindicatie in het bovenste deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het
detectiebereik.
Let op
Mogelijk detecteert de sensor een
niet-bestaand object als gevolg van
echostoring van buitengeluiden of
mechanische verstoringen (sporadi‐ sche valse waarschuwingen kunnenvoorkomen).
Zorg ervoor dat de kentekenplaat voor goed gemonteerd is (niet
verbogen en geen speling ten
opzichte van de bumper links of
rechts) en dat de sensoren goed op
hun plek zitten.
De geavanceerde parkeerhulp
reageert eventueel niet op verande‐
ringen in de beschikbare parkeer‐
plek nadat u met het inparkeren bent
begonnen. Het systeem kan een
ingang, een oprit, een binnenplaats
of zelfs een kruising als een parkeer‐ plek herkennen. Na het inschakelen van de achteruitversnelling begint
het systeem met inparkeren. Kijk
goed of de voorgestelde parkeerplek
inderdaad beschikbaar is.
Het systeem detecteert geen onre‐
gelmatigheden in het wegdek, bijv.
op bouwterreinen. De bestuurder
neemt de verantwoordelijkheid op
zich.
Let op
Bij het inschakelen van een vooruit‐
versnelling en het overschrijden van een bepaalde snelheid wordt de
parkeerhulp bij het uitschuiven van
het draagsysteem achterzijde
gedeactiveerd.
Bij het voor het eerst inschakelen
van de achteruitversnelling detec‐
teert de parkeerhulp het draagsys‐teem achterzijde en klinkt er een
zoemer. Druk kort op r of D om
de parkeerhulp te deactiveren.
Let op
Na productie moet het systeem
worden gekalibreerd. Voor optimale
begeleiding tijdens het parkeren is
een rijafstand van ten minste 10 km ,
inclusief een aantal bochten, nodig.
Blindehoeksysteem
Het blindehoeksysteem detecteert en meldt objecten die zich, binnen een
specifieke blindehoekzone, aan
weerszijden van de auto bevinden.
Het systeem geeft een visueel alarm
visueel in elke buitenspiegel bij het
detecteren die in de binnen- en
buitenspiegels wellicht niet zichtbaar zijn.
Het blindehoeksysteem maakt
gebruik van sommige sensoren van
de geavanceerde parkeerhulp in de
voor- en achterbumper aan beide
zijden van de auto.

176Rijden en bedieningStoring
Het kan soms voorkomen dat het systeem geen signaal afgeeft, bij
natte weersomstandigheden zal dit
vaker optreden.
Het blindehoeksysteem werkt niet als de bumper aan de linker- of rechter‐
zijde vervuild is met modder, vuil,
sneeuw, ijs, slijk, of tijdens hevige
regenval. Instructies voor reinigen
3 239.
Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐
digheden niet operationeel is, dan
verschijnt er een melding in het Driver
Information Centre. De hulp van een
werkplaats inroepen.
Achteruitkijkcamera
De achteruitkijkcamera helpt de
bestuurder bij het achteruitrijden door
middel van een weergave van het
gebied achter de auto.
Het camerabeeld wordt getoond in de Colour-Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder
vervangen. Let op: voorwerpen
die zich buiten het bereik van de
camera en de sensoren van de
geavanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of
onder de auto, worden niet
getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Inschakelen
De achteruitkijkcamera wordt auto‐
matisch ingeschakeld als de auto in
de achteruitversnelling wordt gescha‐
keld.
Werking
De camera bevindt zich tussen de
lampjes van de kentekenverlichting
en heeft een zichthoek van 130°.

Rijden en bediening177De camera bestrijkt slechts een
beperkt gebied. De afstand op het beeld op de display, verschilt van de
werkelijke afstand.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.
Ook verschijnt 9 op de bovenste
regel van het Info-Display met de
waarschuwing om de omgeving van
de auto te controleren.
Uitschakelen
De camera wordt gedeactiveerd
wanneer een bepaalde snelheid voor‐ uit wordt overschreden of als de
achteruitversnelling gedurende ong.
tien seconden niet is ingeschakeld.
Achteruitkijkcamera kan handmatig
worden uitgeschakeld in het menu
Persoonlijke instellingen op het
Info-Display. Persoonlijke instellin‐
gen 3 107.Deactivering van geleidelijnen en
waarschuwingssymbolen
U kunt de activering of deactivering
van de visuele geleidelijnen en waar‐
schuwingssymbolen veranderen met
de aanraaktoetsen in het onderste
deel van het display.
Storing
Storingsmeldingen worden weerge‐
geven met een 9 op de bovenste
regel van het Info-Display.
De achteruitkijkcamera werkt moge‐
lijkerwijs niet goed:
● In een donkere omgeving.
● Wanneer de zon of de straal van koplampen rechtstreeks op de
lens van de camera valt.
● Als de cameralens door ijs, sneeuw, modder of iets anders is
vervuild. Reinig de lens, spoel
deze met water en veeg deze
met een zachte doek af.
● De auto een aanhangwagen trekt.● De auto een aanrijding aan de achterzijde heeft gehad.
● Bij extreme temperatuurwisselin‐
gen.
Verkeersbordherkenning
Werking Het verkeersbordherkenningssys‐
teem herkent bepaalde borden via
een frontcamera en toont deze op het
Driver Information Centre.
Verkeersborden die worden herkend, zijn:

Verzorging van de auto213Nr.Stroomkring1Aanhangerinterfacemodule,
draagsysteem achterzijde2–3Accusensor4Brandstofpomp chassisregel‐
module5ABS6Dimlicht en dagrijverlichting
links, afsluiter xenongrootlicht
links en rechts7–8Regelmodule MTA-transmissie,
regelmodule LPG9Spanningsdetectie carrosserie‐
regelmodule10Koplampverstelling11Achterruitenwisser12Verwarmbare achterruit13Dimlicht en dagrijverlichting
rechts14Verwarmbare buitenspiegel15–Nr.Stroomkring16Rembekrachtigerset17Ontsteking, voeding startstroom18Motorregelmodule19Brandstofpomp20–21Motormagneetkleppen, motor‐
sensoren22–23Inspuitsysteem24Ruitensproeier25–26Motorsensoren27Afsluitklep verwarming28Motorregelmodule29Motorregelmodule30Motorregelmodule31Grootlicht links, xenondimlicht
links32Grootlicht rechts, xenondimlicht
rechts33MotorregelmoduleNr.Stroomkring34Claxon35Aircocompressorkoppeling36Mistlampen

Verzorging van de auto215Nr.Stroomkring1–2–3Elektrische ruitbediening4Spanningsomvormer5Carrosserieregelmodule 16Carrosserieregelmodule 27Carrosserieregelmodule 38Carrosserieregelmodule 49Carrosserieregelmodule 510Carrosserieregelmodule 611Carrosserieregelmodule 712Carrosserieregelmodule 813–14Achterklep15Airbagsysteem16Datalinkverbinding17Ontsteking18Airconditioning19ZonnedakNr.Stroomkring20Parkeerhulp/regensensor/front‐
camera21Remschakelaar22Audiosysteem23Display24–25Hulpkrik26Instrumentenpaneel27–28–29–30–31Claxon32–33Verwarmd stuurwiel34–35Bandenreparatieset36–37Achterruitenwisser38Aansteker

Verzorging van de auto2199Waarschuwing
Een te lage bandenspanning kan
aanleiding geven tot oververhitting van de banden en interne bescha‐
digingen, wat bij hoge snelheden
loslatende loopvlakken en zelfs
klapbanden kan veroorzaken.
9 Waarschuwing
Bij specifieke banden mag de
aanbevolen bandenspanning
zoals vermeld in de bandenspan‐
ningstabel de op de band aange‐
geven maximale bandenspanning
overschrijden. Overschrijd nooit de op de band aangegeven maxi‐
male bandenspanning.
Schakel het contact uit wanneer de
bandenspanning moet worden
verhoogd of verlaagd. Schakel na het aanpassen van de bandenspanning
het contact in en selecteer de betref‐
fende instelling op de pagina
Draagvermogen band op het Driver
Information Center 3 98.
Afhankelijkheid van temperatuur
De bandenspanning hangt af van detemperatuur van de band. Onderweg
lopen de temperatuur en de spanning
van de band op. De bandenspannin‐
gen op de bandinformatiesticker en in
de bandenspanningentabel verwijzen naar koude banden, dus bij een
temperatuur van 20 °C.
De druk wordt voor iedere tempera‐
tuurstijging van 10 °C met bijna
10 kPa verhoogd. Houd hiermee
rekening wanneer u warme banden
controleert.
De bandenspanningswaarde die u op het Driver Information Center ziet, is
de werkelijke bandenspanning. Bij
een afgekoelde band is deze waarde
iets lager, maar is de band niet lek.
Bandenspanningscontrole‐systeem
Het bandenspanningscontrolesys‐
teem controleert vanaf een bepaalde
snelheid eenmaal per minuut de
bandenspanning van alle vier de
banden.Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een druksensor en de banden
moeten de voorgeschreven banden‐
spanning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk
vereist is, wordt de typegoedkeuring van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.
U kunt de actuele bandenspannings‐
waarden bekijken in Informatie- menu
voertuig ? op het Driver Informa‐
tion Center.
U selecteert het menu door indrukken van de toetsen op de richtingaanwij‐
zerhendel.
