Braukšana un ekspluatācija187Kameras rādītā zona ir ierobežota.
Displeja attēlā redzamais attālums
atšķiras no faktiskā attāluma.
Vadlīnijas
Dinamiskās vadlīnijas ir horizontālas līnijas ar 1 metra intervālu, kas tiek
projicētas uz attēla, lai noteiktu
attālumu līdz rādītajiem objektiem.
Automašīnas trajektorija tiek rādīta
atbilstoši stūres iekārtas leņķim.
Šo funkciju var deaktivizēt
informācijas displeja izvēlnē Settings
(Iestatījumi). Automašīnas
personalizācija 3 108.
Brīdinājuma simboli
Attēlos, kuros redzami uzlabotās
automašīnas novietošanas
palīgsistēmas aizmugurējo sensoru noteiktie šķēršļi, brīdinājuma simboli
tiek norādīti kā trīsstūri 9.
Turklāt informācijas displeja augšējā
rindā ir redzams simbols 9 kopā ar
brīdinājumu pārbaudīt automašīnas
tuvāko apkārtni.
Displeja augšējo rindu var notīrīt,
nospiežot vairākfunkciju pogu.
Displeja iestatījumiNavi 650/Navi 950 : spilgtumu var
iestatīt, vispirms nospiežot un pēc tam pagriežot vairākfunkciju pogas
ārējo gredzenu.
CD 600 : spilgtumu var iestatīt,
vispirms nospiežot un pēc tam
pagriežot vairākfunkciju pogu.
Deaktivizēšana
Kamera tiek deaktivizēta, kad ir
sasniegts noteikts ātrums, braucot uz priekšu, vai ja atpakaļgaitas
pārnesums nav bijis ieslēgts aptuveni
10 sekundes.
Atpakaļskata kameru var aktivizēt vai
deaktivizēt informācijas displeja
izvēlnē Settings (Iestatījumi).
Automašīnas personalizācija 3 108.
Kļūmes
Kļūmes ziņojumi tiek rādīti
informācijas displeja augšējā rindā ar
9 .
Atpakaļskata kamera var nedarboties pareizi, kad:
● Apkārtējā vide ir tumša.
● Saule vai priekšējo lukturu stari iespīd tieši kameras objektīvā.

Automašīnas kopšana221Nr.Elektriskā ķēde1Motora vadības modulis2Skābekļa sensors (lambda
zonde)3Degvielas iesmidzināšana,
aizdedzes sistēma4Degvielas iesmidzināšana,
aizdedzes sistēma5–6Spoguļu apsilde7Ventilatora vadība8Lambda sensors, dzinēja dzesē‐ šana9Aizmugurējā loga sensors10Automašīnas akumulatora
sensors11Bagāžnieka pārsega atbloķē‐
šana12Adaptīvais priekšējais apgai‐
smojums, apgaismojuma auto‐
mātiskā vadība13ABS vārsti14–15Motora vadības modulis16StarterisNr.Elektriskā ķēde17Pārnesumkārbas vadības
modulis18Aizmugurējā stikla apsilde19Priekšējie elektriskie logi20Aizmugurējie elektriskie logi21Aizmugurējais elektriskais
centrs22Kreisās puses tālā gaisma (halo‐ gēnu)23Priekšējo lukturu mazgāšanas
sistēma24Labās puses tuvā gaisma
(ksenona)25Kreisās puses tuvā gaisma
(ksenona)26Priekšējie miglas lukturi27Dīzeļdegvielas sildītājs28Iedarbināšanas/izslēgšanas
sistēma29Elektriski vadāmā stāvbremze30ABS sūknis31–32Drošības gaisa spilvens

222Automašīnas kopšanaNr.Elektriskā ķēde33Adaptīvais priekšējais apgai‐
smojums, apgaismojuma auto‐
mātiskā vadība34Izplūdes gāzu recirkulācija35Elektriskie logi, lietus sensors,
ārējais spogulis36Klimata kontrole37–38Vakuumsūknis39Degvielas sistēmas vadības
modulis40Vējstikla mazgāšanas sistēma41Labās puses tālā gaisma (halo‐
gēnu)42Radiatora ventilators43Vējstikla tīrītāji44–45Radiatora ventilators46–47Signāltaure48Radiatora ventilators49Degvielas sūknisNr.Elektriskā ķēde50Priekšējo lukturu līmeņošana,
adaptīvais priekšējais apgai‐
smojums51–52Papildu sildītājs, dīzeļmotors53Pārnesumkārbas vadības
modulis, motora vadības
modulis54Vakuumsūknis, instrumentu
paneļa bloks, apsildes sistēmas
ventilācija, gaisa kondicionē‐
šanas sistēma
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts, var gadīties darbības
traucējumi.
Instrumentu paneļa
drošības bloks
Automašīnās ar kreisās puses vadību
drošinātāju bloks atrodas instrumentu
panelī aiz sīklietu novietnes.
Atveriet sīklietu novietni un
piespiediet to pa kreisi, lai atvienotu.
Nolokiet sīklietu novietni uz leju un
izņemiet to.

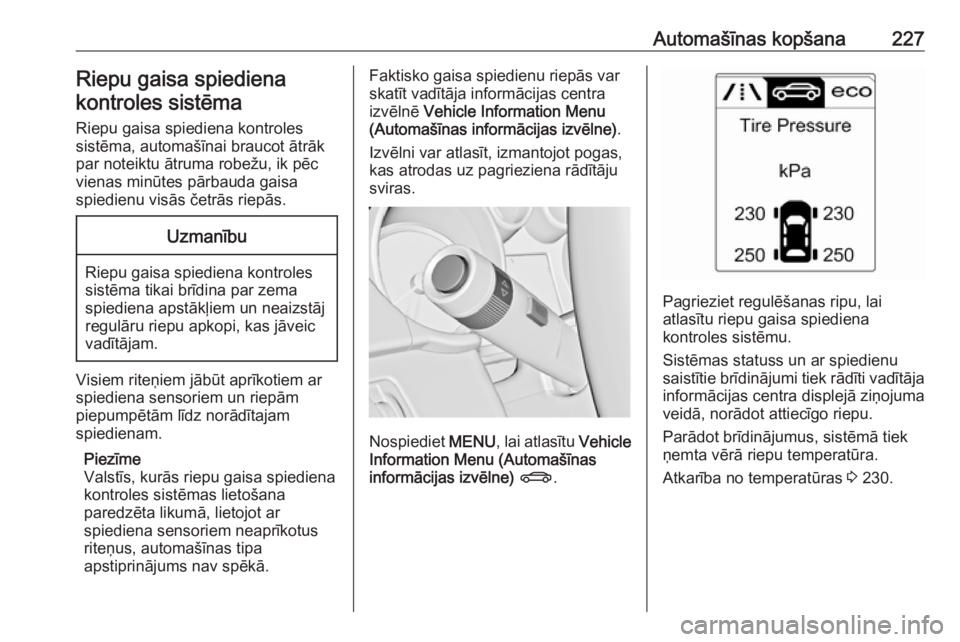

Automašīnas kopšana227Riepu gaisa spiediena
kontroles sistēma
Riepu gaisa spiediena kontroles
sistēma, automašīnai braucot ātrāk
par noteiktu ātruma robežu, ik pēc
vienas minūtes pārbauda gaisa
spiedienu visās četrās riepās.Uzmanību
Riepu gaisa spiediena kontroles
sistēma tikai brīdina par zema
spiediena apstākļiem un neaizstāj regulāru riepu apkopi, kas jāveic
vadītājam.
Visiem riteņiem jābūt aprīkotiem ar
spiediena sensoriem un riepām
piepumpētām līdz norādītajam
spiedienam.
Piezīme
Valstīs, kurās riepu gaisa spiediena kontroles sistēmas lietošana
paredzēta likumā, lietojot ar
spiediena sensoriem neaprīkotus
riteņus, automašīnas tipa
apstiprinājums nav spēkā.
Faktisko gaisa spiedienu riepās var
skatīt vadītāja informācijas centra
izvēlnē Vehicle Information Menu
(Automašīnas informācijas izvēlne) .
Izvēlni var atlasīt, izmantojot pogas,
kas atrodas uz pagrieziena rādītāju
sviras.
Nospiediet MENU, lai atlasītu Vehicle
Information Menu (Automašīnas
informācijas izvēlne) X .
Pagrieziet regulēšanas ripu, lai
atlasītu riepu gaisa spiediena
kontroles sistēmu.
Sistēmas statuss un ar spiedienu
saistītie brīdinājumi tiek rādīti vadītāja informācijas centra displejā ziņojumaveidā, norādot attiecīgo riepu.
Parādot brīdinājumus, sistēmā tiek
ņemta vērā riepu temperatūra.
Atkarība no temperatūras 3 230.

228Automašīnas kopšana
Ja ir konstatēts, ka gaisa spiediens
riepās ir nepietiekams, par to brīdina
kontrolindikatora w iedegšanās 3 97.
Ja iedegas kontrolindikators w, pēc
iespējas drīzāk apturiet automašīnu
un palieliniet gaisa spiedienu riepās
līdz ieteicamajai vērtībai 3 264.
Ja indikators w 60–90 sekundes
mirgo un pēc tam paliek iedegts, ir radusies sistēmas kļūme.
Konsultējieties ar autoservisa
speciālistiem.
Pēc riepu piepumpēšanas kādu laiku
var būt jābrauc ar automašīnu, lai
atjauninātu gaisa spiediena vērtības
vadītāja informācijas centrā. Šajā
laikā var būt iedegts
kontrolindikators w.
Ja kontrolindikators w iedegas
zemākā temperatūrā un nodziest pēc zināma braukšanas laika, tas var
norādīt uz pazeminātu spiedienu.
Pārbaudiet gaisa spiedienu riepās.
Automašīnas paziņojumi 3 106.
Pirms riepu gaisa spiediena
samazināšanas vai palielināšanas
izslēdziet aizdedzi.
Uzstādiet tikai riteņus ar spiediena
sensoriem; pretējā gadījumā gaisa
spiediens riepās netiek rādīts un ir
pastāvīgi iedegts kontrolindikators w.
Rezerves ritenis vai pagaidu
(mazizmēra) rezerves ritenis nav aprīkots ar spiediena sensoriem.Riepu gaisa spiediena kontroles
sistēma nekontrolē spiedienu šajās
riepās. Deg kontrolindikators w.
Gaisa spiediens pārējo trīs riteņu
riepās joprojām tiek kontrolēts.
Tirdzniecībā pieejamie riepu remonta
komplekti, kuros ir izmantoti šķidrie
hermetizējošie līdzekļi, var negatīviiespaidot sistēmas darbību. Drīkst
izmantot rūpnīcas apstiprinātus
remonta komplektus.
Ja lietojat elektroniskās ierīces vai
atrodaties tuvu iekārtām, kurās tiek
izmantotas līdzīgas viļņu frekvences,
riepu gaisa spiediena kontroles
sistēmas darbība var tikt traucēta.
Katrā riepu maiņas reizē ir jādemontē
riepu gaisa spiediena sensori un
jāveic to apkope. Skrūvējamam
sensoram: nomainiet ventili un
blīvgredzenu. Uzspraužamam
sensoram: nomainiet visu ventiļa
kātu.
Automašīnas slodzes statuss
Noregulējiet gaisa spiedienu riepās
atbilstoši automašīnas slodzei un
saskaņā ar riepu spiediena
informācijas uzlīmi vai riepu
spiediena diagrammu 3 264 un
atlasiet attiecīgo iestatījumu vadītāja
informācijas centra izvēlnē Riepu
slodze 3 99. Šis ir atsauces
iestatījums riepu spiediena
brīdinājumiem.

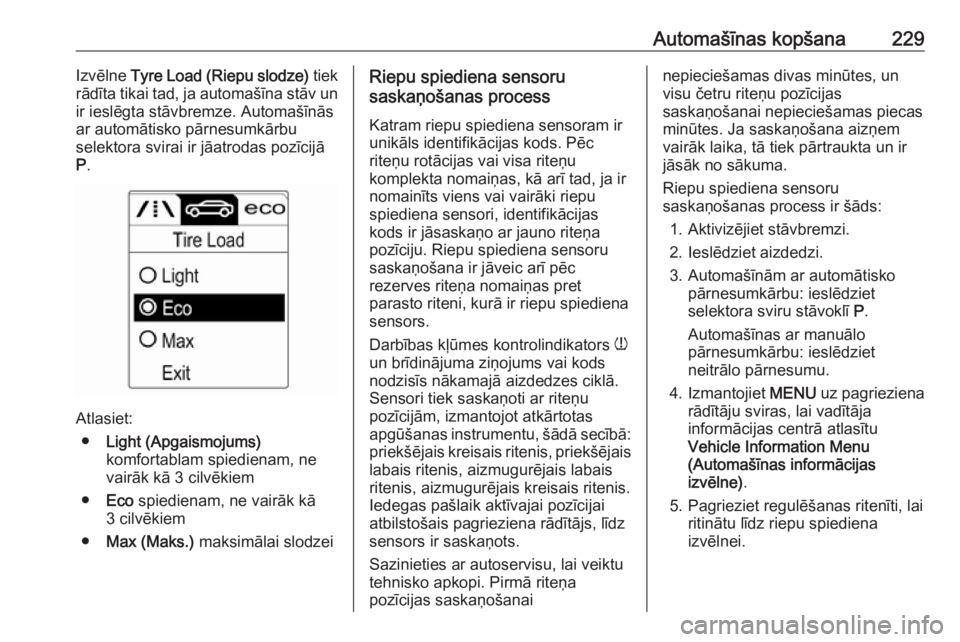

Automašīnas kopšana229Izvēlne Tyre Load (Riepu slodze) tiek
rādīta tikai tad, ja automašīna stāv un ir ieslēgta stāvbremze. Automašīnās
ar automātisko pārnesumkārbu
selektora svirai ir jāatrodas pozīcijā
P .
Atlasiet:
● Light (Apgaismojums)
komfortablam spiedienam, ne
vairāk kā 3 cilvēkiem
● Eco spiedienam, ne vairāk kā
3 cilvēkiem
● Max (Maks.) maksimālai slodzei
Riepu spiediena sensoru
saskaņošanas process
Katram riepu spiediena sensoram ir
unikāls identifikācijas kods. Pēc
riteņu rotācijas vai visa riteņu
komplekta nomaiņas, kā arī tad, ja ir
nomainīts viens vai vairāki riepu
spiediena sensori, identifikācijas
kods ir jāsaskaņo ar jauno riteņa
pozīciju. Riepu spiediena sensoru
saskaņošana ir jāveic arī pēc
rezerves riteņa nomaiņas pret
parasto riteni, kurā ir riepu spiediena sensors.
Darbības kļūmes kontrolindikators w
un brīdinājuma ziņojums vai kods
nodzisīs nākamajā aizdedzes ciklā.
Sensori tiek saskaņoti ar riteņu
pozīcijām, izmantojot atkārtotas
apgūšanas instrumentu, šādā secībā:
priekšējais kreisais ritenis, priekšējais
labais ritenis, aizmugurējais labais
ritenis, aizmugurējais kreisais ritenis. Iedegas pašlaik aktīvajai pozīcijai
atbilstošais pagrieziena rādītājs, līdz
sensors ir saskaņots.
Sazinieties ar autoservisu, lai veiktu
tehnisko apkopi. Pirmā riteņa
pozīcijas saskaņošanainepieciešamas divas minūtes, un
visu četru riteņu pozīcijas
saskaņošanai nepieciešamas piecas
minūtes. Ja saskaņošana aizņem
vairāk laika, tā tiek pārtraukta un ir
jāsāk no sākuma.
Riepu spiediena sensoru
saskaņošanas process ir šāds:
1. Aktivizējiet stāvbremzi.
2. Ieslēdziet aizdedzi.
3. Automašīnām ar automātisko pārnesumkārbu: ieslēdzietselektora sviru stāvoklī P.
Automašīnas ar manuālo
pārnesumkārbu: ieslēdziet
neitrālo pārnesumu.
4. Izmantojiet MENU uz pagrieziena
rādītāju sviras, lai vadītāja
informācijas centrā atlasītu
Vehicle Information Menu
(Automašīnas informācijas
izvēlne) .
5. Pagrieziet regulēšanas ritenīti, lai ritinātu līdz riepu spiediena
izvēlnei.

230Automašīnas kopšana6. Nospiediet SET/CLR, lai sāktu
sensoru saskaņošanu. Tiek
parādīts ziņojums ar prasību
apstiprināt šo procesu.
7. Vēlreiz nospiediet SET/CLR, lai
apstiprinātu atlasi. Divreiz atskan
signāltaures signāls, norādot, ka
uztvērējs darbojas atkārtotas
apgūšanas režīmā.
8. Sāciet ar priekšējo kreiso riteni.
9. Novietojiet atkārtotas apgūšanas instrumentu pret riepas bortu
netālu no ventiļa. Pēc tam
nospiediet pogu, lai aktivizētu
riepu gaisa spiediena sensoru.
Signāltaures īsa ieskanēšanās
apstiprina, ka sensora
identifikācijas kods ir saskaņots ar
šo riteņa pozīciju.
10. Turpiniet ar priekšējo labo riteni un atkārtojiet 9. punktā aprakstīto
procedūru.
11. Turpiniet ar aizmugurējo labo riteni un atkārtojiet 9. punktā
aprakstīto procedūru.
12. Turpiniet ar aizmugurējo kreiso riteni un atkārtojiet 9. punktā
aprakstīto procedūru. Divreizatskan signāltaures signāls,
norādot, ka sensora identifikācijas kods ir saskaņots ar aizmugurējokreiso riepu un ka riepu spiediena
sensoru saskaņošana ir pabeigta.
13. Izslēdziet aizdedzi.
14. Piepūtiet visas četras riepas līdz ieteicamajam spiedienam, kas
norādīts riepu spiediena
informācijas uzlīmē.
15. Nodrošiniet, lai riepu slodzes statuss būtu iestatīts saskaņā ar
atlasīto spiedienu 3 99.
Gaisa spiediens riepās
Pārbaudiet gaisa spiedienu aukstām
riepām vismaz reizi 14 dienu laikā, kā arī pirms katra tālāka brauciena.
Neaizmirstiet pārbaudīt rezerves
riteņa riepu. Tas attiecas arī uz
automašīnām, kas aprīkotas ar riepu
gaisa spiediena kontroles sistēmu.
Noskrūvējiet ventiļa vāciņu.
Gaisa spiediens riepās 3 264.
Riepu gaisa spiediena informācijas
uzlīmē, kas atrodas uz kreiso durvju rāmja, ir norādītas oriģinālā
aprīkojuma riepas un atbilstošais
spiediens tajās.
Riepu gaisa spiediena dati attiecas uz
aukstām riepām. Tie attiecas gan uz
vasaras, gan uz ziemas riepām.
Vienmēr piepumpējiet rezerves riteņa riepu līdz spiedienam, kas norādīts
pilnībā piekrautai automašīnai.
Riepu gaisa spiediens ECO ir
paredzēts, lai panāktu mazāko
iespējamo degvielas patēriņu.

278RRadio frekvenču identificēšana (RFID) ..................................... 273
Regulējamas ventilācijas atveres ................................... 142
Reģistrētas preču zīmes .............271
Rezerves ritenis .........................239
Riepu apzīmējumi ......................226
Riepu gaisa spiediena kontroles sistēma .............................. 97, 227
Riepu remonta komplekts ..........233
Riteņi un riepas .......................... 226 Riteņu dekoratīvie diski .............. 232
Riteņu nomaiņa ......................... 236
Rokas bremze ....................162, 163
Rūpes par automašīnas izskatu. 246
S Sadursmes bojājumu remonts ....268
Sakabes ierīce ....................197, 198
Salona apgaismojums ...............218
Salona spoguļi .............................. 31
Sānu aklo zonu brīdinājums .......184
Sānu drošības gaisa spilvenu sistēma ..................................... 64
Sānu pagrieziena rādītāju lukturi 217
Saulessargi .................................. 35
Sēdekļa nolocīšana .....................52
Sēdekļu apsilde ............................ 56
Sēdekļu elektriskā regulēšana ....54Sēdekļu regulēšana .......................7
Sēdekļu ventilācija ........................56
Sēdēšanas stāvoklis ....................49
Selektīvā katalītiskā redukcija .....154
Selektora svira ........................... 158
Serviss ........................................ 250
Signalizēšana, veicot pagriezienu un mainot
braukšanas joslas ..................128
Signāltaure ............................ 14, 82
Simboli ........................................... 4
Sniega ķēdes ............................. 233
Spidometrs .................................. 88
Spoguļu apsilde ........................... 31
Spoguļu regulēšana ......................8
Spuldžu nomaiņa .......................211
Stāvbremze ............................... 163
Stāvgaisma ................................ 129
Stiklu mazgāšanas un tīrītāju sistēmas ................................... 14
Stiklu skalošanas šķidrums .......207
Stiklu tīrītāju slotiņu nomaiņa .....210
Strāvas padeves pārtraukums... ........................................ 147, 160
Stūres pastiprinātājs .....................95
Stūres rata apsilde ....................... 82
Stūres rata regulēšana ............9, 81
Stūrēšana ................................... 146T
Tahometrs ................................... 89
Tālā gaisma ......................... 98, 121
Tālās gaismas palīgfunkcija .......121
Tālās gaismas palīgsistēma .........98
Tālvadības pults ........................... 21
Tehniskā apkope .......................143
Tehniskās apkopes displejs ........90
Tekošā nobraukuma rādītājs .......89
Teksta lodziņi "Bīstami", "Brīdinājums" un "Uzmanību" .....4
Tilpumi ....................................... 263
Top-tether (augšējo atsaišu) stiprināšanas cilpas ..................70
Transportlīdzekļa identifikācijas numurs ................................... 254
Trīspunktu drošības josta ............. 58
Turpgaitas attāluma rādījums .....175
Turpgaitas sadursmes brīdinājuma sistēma ................173
U Ultraskaņas parkošanās sensori 176
Uzlādes sistēma .......................... 94
V Vadības elementi uz stūres rata ..81
Vadības ierīces ............................. 81
Vadītāja informācijas centrs.......... 99
Vadītāja palīgsistēmas ................170
Veiktspēja .................................. 260
