2017 OPEL CASCADA ESP

40Atslēgas, durvis un logi
●galatslēga ar 4 mm sešstūra galu
garajā pusē un 6 mm sešstūra
galu īsajā pusē (tā atrodas cimdu nodalījumā);
● divas auklas (atrodas cimdu nodalījumā);
● skrūvgriezis (atrodas bagāžas nodalījumā novietotajā
instrumentu kārbā 3 225).
1. Izslēdziet aizdedzi. 2. Atveriet bagāžas nodalījuma vāku
un izņemiet skrūvgriezi no
instrumentu kārbas.3. Bagāžas nodalījuma vāka malas augšējā rāmja iekšpusē atrodas
svira auduma jumta vāka
atvēršanai. Atrodiet sviru un
atāķējiet to, pagriežot sviru uz
leju.
Piezīme
Sākot ar nākamo darbību, bagāžas
nodalījuma vāku nevar atvērt.
Izņemiet skrūvgriezi no instrumentu
kārbas, jo tas būs nepieciešams
turpmākajā procesā. Iespējams, bagāžas nodalījumu nevarēs atvērt,
kamēr automašīna nebūs nogādāta
autoservisā. Tādēļ izņemiet visus
nepieciešamos instrumentus no
bagāžas nodalījuma.
4. Aizveriet bagāžas nodalījuma vāku.
5.Vienlaikus paceliet auduma jumta
vāku aiz abām pusēm aptuveni
līdz vidusstāvoklim.

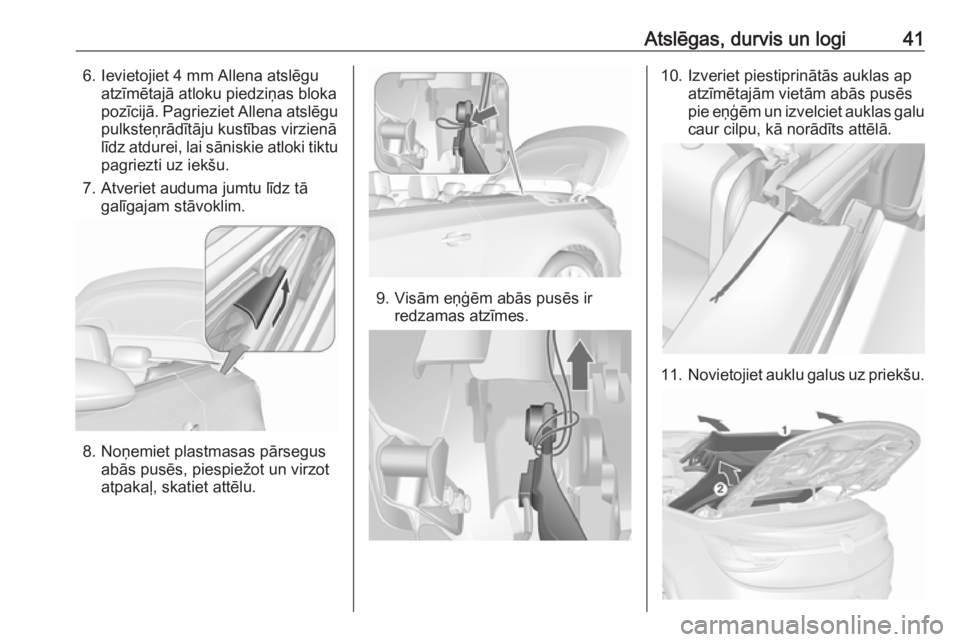

Atslēgas, durvis un logi416. Ievietojiet 4 mm Allena atslēguatzīmētajā atloku piedziņas bloka
pozīcijā. Pagrieziet Allena atslēgu pulksteņrādītāju kustības virzienā
līdz atdurei, lai sāniskie atloki tiktu
pagriezti uz iekšu.
7. Atveriet auduma jumtu līdz tā galīgajam stāvoklim.
8. Noņemiet plastmasas pārsegus abās pusēs, piespiežot un virzot
atpakaļ, skatiet attēlu.
9. Visām eņģēm abās pusēs ir redzamas atzīmes.
10. Izveriet piestiprinātās auklas ap atzīmētajām vietām abās pusēs
pie eņģēm un izvelciet auklas galu
caur cilpu, kā norādīts attēlā.
11. Novietojiet auklu galus uz priekšu.

Sēdekļi, drošības sistēmas47Sēdekļi, drošības
sistēmasGalvas balsti ................................ 47
Aktīvie galvas balsti ...................49
Priekšējie sēdekļi .........................49
Sēdēšanas stāvoklis ..................49
Manuāla sēdekļu regulēšana ....50
Sēdekļa nolocīšana ...................52
Sēdekļu elektriskā regulēšana ..54
Elkoņbalsts ................................ 55
Apsilde ....................................... 56
Ventilēšana ................................ 56
Drošības jostas ............................ 57
Trīspunktu drošības josta ..........58
Drošības gaisa spilvenu sis‐
tēma ............................................. 60
Priekšējo drošības gaisa spilvenu sistēma .......................63
Sānu drošības gaisa spilvenu sistēma ..................................... 64
Drošības gaisa spilvenu deaktivizēšana .......................... 65
Bērnu drošības sēdeklīši ..............66
Bērnu drošības sistēmas ...........66Bērnu drošības sistēmu
uzstādīšanas pozīcijas .............68
ISOFIX bērnu drošības sistēmas ................................... 70
Top-tether (augšējo atsaišu) stiprināšanas cilpas ..................70Galvas balsti
Galvas balstu stāvoklis9 Brīdinājums
Brauciet tikai ar pareizi
noregulētiem galvas balstiem.
Galvas balsta augšējai malai
jāatrodas galvas virsas augstumā. Ja
tas nav iespējams ļoti liela auguma
cilvēkiem, uzstādiet galvas balstu
visaugstākajā stāvoklī, bet ļoti maza
auguma cilvēkiem - viszemākajā.

Sēdekļi, drošības sistēmas49
Nospiediet abus fiksatorus un
noņemiet galvas balstu, velkot to uz
augšu.
Ievietojiet galvas balstu tīkla maisiņā
un ar līplentēm piestipriniet maisiņa
apakšpusi bagāžas nodalījuma
grīdai. Piemērotu tīkla maisiņu varat saņemt savā autoservisā.
Aktīvie galvas balsti Ja automašīna saņem triecienu no
aizmugures, aktīvo galvas balstu
priekšdaļa nedaudz pārvietojas uz
priekšu. Šādi galva tiek labāk
atbalstīta, samazinot iespēju gūt
traumas, kas rodas, galvai strauji atliecoties atpakaļ.
Piezīme
Apstiprinātus piederumus drīkst
uzstādīt tikai laikā, kad sēdeklis
netiek izmantots.Priekšējie sēdekļi
Sēdēšanas stāvoklis9 Brīdinājums
Brauciet tikai ar pareizi
noregulētiem sēdekļiem.
9 Bīstami
Lai negūtu savainojumus,
drošības gaisa spilvenam
izplešoties, nesēdiet tuvāk
par 25 cm no stūres rata.
9 Brīdinājums
Nekad neregulējiet sēdekļus
braukšanas laikā, jo tie var
nekontrolējami pārvietoties.
9 Brīdinājums
Nekādā gadījumā neuzglabājiet
zem sēdekļiem nekādus
priekšmetus.

50Sēdekļi, drošības sistēmas
● Apsēdieties, novietojotsēžamvietu pēc iespējas tuvāk
sēdekļa atzveltnei. Noregulējiet
attālumu starp sēdekli un
pedāļiem tā, lai, spiežot pedāļus,
kājas būtu mazliet ieliektas ceļos. Atbīdiet priekšējā pasažiera
sēdekli pēc iespējas tālāk uz
aizmuguri.
● Noregulējiet sēdekļa augstumu pietiekami augstu, lai
nodrošinātu labu redzamību uz visām pusēm un varētu labi
pārskatīt visas kontroles un
mērīšanas ierīces. Attālumam
starp galvas virsu un jumtu jābūt
vismaz vienas plaukstas
platumā. Jūsu augšstilbiem viegli
jāatbalstās pret sēdekli,
neiespiežoties tajā.
● Sēdiet, piespiežot plecus pēc iespējas ciešāk pie sēdekļa
atzveltnes. Noregulējiet
atzveltnes slīpumu tā, lai ar
nedaudz ieliektām rokām būtu
iespējams bez grūtībām
aizsniegt stūres ratu. Grozot
stūres ratu, neatraujiet plecus no
atzveltnes. Neatgāziet atzveltni
atpakaļ pārāk daudz. Ieteicamais maksimālais slīpums ir aptuveni
25°.
● Noregulējiet sēdekli un stūri tā, lai plaukstas locītava balstītos uz
stūres augšdaļas, kamēr rokas ir
pilnīgi izstieptas un pleci ir
atbalstīti pret atzveltni.
● Noregulējiet stūres ratu 3 81.
● Noregulējiet galvas balstu 3 47.● Noregulējiet augšstilbu balstu tā,
lai starp sēdekļa priekšējo malu
un jūsu ceļu locītavu apakšpusi
paliktu sprauga aptuveni divu
pirkstu platumā.
● Noregulējiet gurnu balstu tā, lai atzveltne pielāgotos mugurkaula
dabiskajai formai.
Manuāla sēdekļu regulēšana
Braukt drīkst tikai tad, ja sēdekļi un
atzveltnes ir nofiksētas vajadzīgajās
pozīcijās.
Gareniska regulēšana

52Sēdekļi, drošības sistēmasGurnu balsts
Noregulējiet gurnu balstu pēc saviemieskatiem, izmantojot četrvirzienu
slēdzi.
Balsta pārvietošana uz augšu un uz
leju: piespiediet slēdzi uz augšu vai
uz leju.
Balsta izvirzīšana uz āru un
ievirzīšana atpakaļ: piespiediet slēdzi
uz priekšu vai atpakaļ.
Regulējams augšstilbu balsts
Nospiediet sviru un pārbīdiet
augšstilbu balstu.
Sēdekļa nolocīšana
9 Brīdinājums
Aizmugurējos sēdekļos
sēdošajiem pasažieriem ir
jāpiesargās, lai neiespiestu
ķermeņa daļas regulēšanas
mehānismā, kamēr sēdeklis
pārvietojas atpakaļ sākotnējā
stāvoklī.
Uzmanību
Kad sēdeklis atrodas augstākajā
pozīcijā, spiediet galvas balstus uz
leju un paceliet saulessargus uz
augšu, pirms nolokat atzveltni uz
priekšu.
Manuāli vadāmo sēdekļu
nolocīšana
Paceliet atbrīvošanas sviru un
nolokiet atzveltni uz priekšu, pēc tam
bīdiet sēdekli uz priekšu līdz atdurim.

54Sēdekļi, drošības sistēmasSēdekļu elektriskā
regulēšana9 Brīdinājums
Regulējot elektriski vadāmos
sēdekļus, jāievēro piesardzība. Pastāv savainojumu gūšanas
risks, it īpaši bērniem. Var iesprūst
priekšmeti.
Regulējot sēdekļus, nenovērsiet
no tiem skatienu. Atbilstīgi
informējiet automašīnas
pasažierus.
Gareniska regulēšana
Pārbīdiet slēdzi uz priekšu / atpakaļ.
Sēdekļu augstums
Pārbīdiet slēdzi uz augšu / uz leju.
Sēdekļu slīpums
Pārvietojiet slēdža priekšējo daļu uz
augšu / uz leju.

Sēdekļi, drošības sistēmas55Atzveltnes slīpums
Pagrieziet slēdzi uz priekšu / atpakaļ.Gurnu balsts
Noregulējiet gurnu balstu pēc saviemieskatiem, izmantojot četrvirzienu
slēdzi.
Balsta pārvietošana uz augšu un uz
leju: piespiediet slēdzi uz augšu vai
uz leju.
Balsta izvirzīšana uz āru un
ievirzīšana atpakaļ: piespiediet slēdzi
uz priekšu vai atpakaļ.
Piezīme
Ja sēdekļa regulēšanas mehānisms
ir elektriski pārslogots, automātiski
tiek īslaicīgi atvienota strāvas
padeve.
Regulējams augšstilbu balstsNospiediet sviru un pārbīdiet
augšstilbu balstu.
Elkoņbalsts
Elkoņbalstu ir iespējams pārbīdīt uz
priekšu par 10 cm. Zem elkoņbalsta
atrodas sīklietu novietne.
Glabāšanas nodalījums elkoņbalstā
3 73.
