Kjøring og bruk193
Systemet har fire ultrasoniske parke‐
ringsfølere i støtfangeren bak.
Koble inn
Etter at tenningen er slått på, kan
parkeringsradar bak aktiveres.
En lysdiode i parkeringsradarknap‐
pen r viser at systemet er klart til
bruk.
Indikasjon
Systemet advarer føreren med akus‐
tiske signaler mot mulige farlige
hindringer bak bilen i en avstand opp
til 50 cm når et forovergir er aktivert, henholdsvis opp til 1,5 meter når
reversgiret er aktivert.
Lydsignalene som høres inne i bilen på den aktuelle siden, avhenger av
hvilken side av bilen som er nærmest en hindring. Intervallene mellom
lydsignalene blir kortere etter hvert
som bilen nærmer seg hindringen.
Når avstanden er mindre enn ca.
30 cm, høres lyden kontinuerlig.
Avstanden til hindringer bak vises i
tillegg ved at avstandslinjene endres
i førerinformasjonen 3 110.
Avstandsinformasjonen kan oversty‐
res av meldinger om bilen som har høyere prioritet. Etter at meldingen er
forsvunnet, vises avstandsindikasjo‐
nen igjen.Utkobling
Trykk parkeringsradar-knappen r
for å deaktivere, lysdioden i knappen slukker.
Feil
Hvis det oppstår en feil eller systemet
midlertidig ikke fungerer, f.eks. på
grunn av høyt eksternt støynivå eller
andre forstyrrelser, blinker lysdioden
i knappen i 3 sekunder for deretter å
slukke. En melding vises i førerin‐
formasjonsdisplayet.

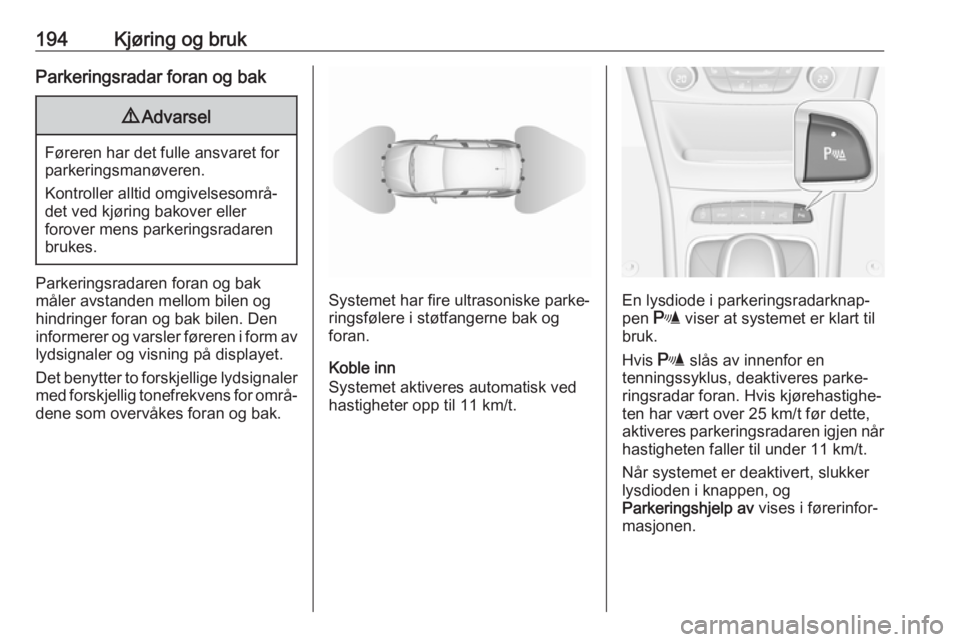

194Kjøring og brukParkeringsradar foran og bak9Advarsel
Føreren har det fulle ansvaret for
parkeringsmanøveren.
Kontroller alltid omgivelsesområ‐
det ved kjøring bakover eller
forover mens parkeringsradaren
brukes.
Parkeringsradaren foran og bak
måler avstanden mellom bilen og
hindringer foran og bak bilen. Den
informerer og varsler føreren i form av lydsignaler og visning på displayet.
Det benytter to forskjellige lydsignaler
med forskjellig tonefrekvens for områ‐ dene som overvåkes foran og bak.Systemet har fire ultrasoniske parke‐
ringsfølere i støtfangerne bak og
foran.
Koble inn
Systemet aktiveres automatisk ved hastigheter opp til 11 km/t.En lysdiode i parkeringsradarknap‐
pen r viser at systemet er klart til
bruk.
Hvis r slås av innenfor en
tenningssyklus, deaktiveres parke‐
ringsradar foran. Hvis kjørehastighe‐
ten har vært over 25 km/t før dette,
aktiveres parkeringsradaren igjen når hastigheten faller til under 11 km/t.
Når systemet er deaktivert, slukker
lysdioden i knappen, og
Parkeringshjelp av vises i førerinfor‐
masjonen.

Kjøring og bruk195Indikasjon
Systemet advarer føreren med akus‐
tiske signaler mot mulige farlige
hindringer foran bilen i en avstand
opp til 80 cm og mot mulige farlige
hindringer bak bilen i en avstand opp
til 50 cm når et forovergir er aktivert,
henholdsvis opp til 1,5 meter når
reversgiret er aktivert.
Lydsignalene som høres inne i bilen
på den aktuelle siden, avhenger av
hvilken side av bilen som er nærmest
en hindring. Intervallene mellom
lydsignalene blir kortere etter hvert
som bilen nærmer seg hindringen.
Når avstanden er mindre enn ca.
30 cm, høres lyden kontinuerlig.
Avstanden til hindringer bak og foran
vises også med endringer i avstands‐ linjer i førerinformasjonen 3 110 eller
på informasjonsdisplayet 3 116,
avhengig av utstyrsvarianten.
Avstandsinformasjonen kan oversty‐
res av meldinger om bilen som har høyere prioritet. Etter at meldingen er
forsvunnet, vises avstandsindikasjo‐
nen igjen.
Utkobling
Systemet deaktiveres automatisk når
bilens hastighet overstiger 11 km/t.
Manuell deaktivering med parke‐
ringsradarknappen r er også
mulig.
Når systemet er deaktivert manuelt,
slukker lysdioden i knappen, og
Parkeringshjelp av vises i førerinfor‐
masjonen.
Etter en manuell deaktivering aktive‐
res parkeringsradaren foran/bak igjen
når du trykker på r eller setter bilen
i revers.
Det komplette systemet kan deakti‐
veres manuelt i menyen for personlig
tilpasning av bilen i
informasjonsdisplayet. Det forblir
deaktivert under tenningssyklusen
eller inntil det aktiveres i menyen for
personlig tilpasning igjen. Personlig
tilpasning av bilen 3 120.
Når tilhengerfestet brukes, må konfi‐
gurasjonsinnstillingene i menyen for
personlig tilpasning av bilen endres i
informasjonsdisplayet. Personlig
tilpasning av bilen 3 120.
Feil
Hvis det oppstår en feil eller systemet
midlertidig ikke fungerer, f.eks. på
grunn av høyt eksternt støynivå eller
andre forstyrrelser, vises en melding i førerinformasjonen.
Meldinger om bilen 3 118.

196Kjøring og brukAvansert parkeringsradar9Advarsel
Føreren har det fulle ansvaret hvis
han eller hun godtar parkerings‐
plassen som foreslås av systemet, og har det fulle ansvaret for parke‐
ringsmanøveren.
Bruk alltid den avanserte parke‐
ringshjelpen for å kontrollere
omgivelsene rundt.
Den avanserte parkeringshjelpen
måler opp en egnet parkeringsplass
mens den passeres, beregner banen
og styrer bilen automatisk inn på en
parallell- eller rekkeparkeringsplass.
Det gis instruksjoner i førerinforma‐
sjonssenteret 3 110 eller, avhengig
av versjonen, i informasjonsdisplayet
3 116, støttet av akustiske signaler.
Føreren må sørge for akselereringen,
bremsingen og giringen, mens styrin‐
gen skjer automatisk.
Lukeparkeringshjelpen kombineres
alltid med parkeringsradaren foran og bak. De to systemene bruker de
samme følerne i støtfangeren foran
og bak.
Systemet har seks ultrasoniske
parkeringsfølere i støtfangerne, både
bak og foran.
Aktivering av avansert
parkeringshjelp
Den avanserte parkeringshjelpen kan
bare aktiveres under kjøring forover.Systemet kobles inn med et kort trykk på ( mens du leter etter en parke‐
ringsplass.
Systemet registrerer og husker ti
meter for parallellparkeringsplasser
eller seks meter for rekkeparkerings‐
plasser i parkeringsradarmodus.
Systemet kan bare aktiveres ved en
hastighet på opptil 30 km/t, og
systemet leter etter en parkerings‐
plass ved en hastighet på opptil
30 km/t.
Den maksimalt tillatte parallelle
avstanden mellom bilen og en rad
med parkerte biler er 1,8 meter ved
parallellparkering og 2,5 meter ved
rekkeparkering.

Kjøring og bruk197FunksjonalitetSøkemodus for parkeringsplass, indi‐
kasjon i førerinformasjonssenteret
Velg parallell- eller rekkeparkerings‐
plass i førerinformasjonen ved å
trykke lenge på (.
Systemet er konfigurert til å finne
parkeringsplasser på passasjersiden
som standard. Slå på blinklyset på førersiden hvis du vil finne en parke‐
ringsplass på førersiden.
Når en plass oppdages, vises dette i
førerinformasjonen og det høres et
lydsignal.
Indikasjon i fargeinformasjonsdi‐
splayet
Velg parallell- eller rekkeparkerings‐
plass ved å berøre det aktuelle ikonet på displayet.
Velg parkeringsside ved å berøre det
aktuelle ikonet på displayet.

198Kjøring og bruk
Når en plass oppdages, vises dette i
fargeinformasjonsdisplayet og det
høres et lydsignal.
Hvis føreren ikke stopper bilen etter at
parkeringsplassen er foreslått,
begynner systemet å se etter en
annen, passende parkeringsplass.
Parkeringsveiledning
Den foreslåtte parkeringsplassen er
godtatt når føreren stopper bilen
innen ti meter ved parallellparkering
og seks meter ved rekkeparkering
etter at Stopp-meldingen er gitt.
Systemet beregner den beste ruten til
parkeringsplassen.En kort vibrasjon i rattet etter at revers
er lagt inn angir at styringen kontrol‐
leres av systemet. Bilen styres auto‐
matisk inn på parkeringsplassen,
mens føreren får detaljerte instrukser
om bremsing, akselerering og giring.
Føreren må holde hendene borte fra
rattet.
Legg alltid merke til lyden fra parke‐
ringsradaren foran og bak. Kontinuer‐ lig lyd angir at avstanden til en
hindring er under ca. 30 cm.
Dersom føreren av en eller annen
grunn må overta kontrollen av rattet,
må rattet kun holdes fast i den ytre
kanten. Automatisk styring blir avbrutt
i slike tilfeller.Displayvisning
Anvisningene som vises i displayet:
● Generelle råd og advarsler.
● Et tips når det kjøres fortere enn 30 km/t i søkemodus for parke‐
ringsplass.
● Kravet om å stoppe bilen når en parkeringsluke er registrert.● Kjøreretningen under parke‐ringsmanøveren.
● Oppfordring om å legge inn revers eller 1. gir.
● Oppfordring om å akselerere eller bremse.
● For enkelte av disse instruksene vises en fremdriftslinje i førerin‐
formasjonen.
● Fullført parkeringsmanøver angis av et symbol og en varsel‐
lyd.
● Avbrudd i parkeringsmanøver.
Prioritet i displayet
Visningen til lukeparkeringshjelpen i
førerinformasjonen kan hindres av
bilmeldinger med høyere prioritet.
Etter at meldingen er kvittert med
SET/CLR på blinklyshendelen eller
med 9 på rattet, vises instruksene til
den avanserte parkeringsradaren
igjen, og parkeringsmanøveren kan fortsette.

Kjøring og bruk199Utkobling
Systemet kobles ut:
● et kort trykk på (
● parkering utført
● kjøring med hastighet over 30 km/t under leting etter parke‐
ringsplass
● kjøring med hastighet over 8 km/t under parkeringsveiled‐
ning
● førerinngrep på rattet registrert ● overskridelse av maksimalt antall
girskift: åtte sykluser ved paral‐
lellparkering og fem sykluser ved
rekkeparkering
● ved at du slår av tenningen
Deaktivering av føreren eller av
systemet under manøvrering vises
ved Parkering deaktivert i displayet. I
tillegg høres et lydsignal.
Feil
En melding vises når:
● Det er en feil i systemet.
● Føreren ikke fullførte parkerin‐ gen.● Systemet er ikke i funksjon.
● Ved hvilken som helst av deakti‐ veringsårsakene som er beskre‐
vet over.
Hvis en gjenstand oppdages under
parkeringsveiledningen, vises Stopp i
displayet. Parkeringsmanøveren fort‐
setter når gjenstanden fjernes. Hvis
gjenstanden ikke fjernes, kobles
systemet ut. Med et langt trykk på
( aktiveres systemet, og det begyn‐
ner å lete etter en ny parkeringsplass.
Grunnleggende informasjon om
parkeringsradarsystemer9 Advarsel
Under visse omstendigheter kan
reflekterende overflater på gjen‐
stander eller klær samt lydkilder
utenfor bilen føre til at systemet
ikke registrerer hindringer.
Vær spesielt oppmerksom på
eventuelle lave hindringer som
kan skade den nedre delen av
støtfangeren.
Merk
Systemet kan fungere dårligere
hvis følere er tildekket av
for eksempel is eller snø.
Ytelsen til parkeringsradaren kan
svekkes ved tung last.
Spesielle betingelser gjelder hvis
det er større biler i nærheten
( for eksempel terrengbiler og vare‐
biler). Det er ikke sikkert at
systemet oppdager hindringer og
angir riktig avstand i det øvre
partiet på slike kjøretøy.
Det er ikke sikkert systemet
oppdager gjenstander med et
svært lite reflekterende tverrmål, som for eksempel er smale eller av
mykt materiale.
Parkeringsradarsystemer regi‐ strerer ikke gjenstander utenfor
registreringsområdet.
Les dette
Det kan hende at føleren registrerer
et ikke-eksisterende objekt på grunn
av ekkoforstyrrelse fra ekstern

Kjøring og bruk201Blindsonevarslingen er aktiv fra
hastighet på 10 km/t opp til 140 km/t.
Ved kjørehastighet over 140 km/t
deaktiveres systemet, noe som angis
av at varselsymbolene B lyser svakt
i begge sidespeilene. Varselsymbo‐
lene slukker hvis hastigheten reduse‐
res igjen. Hvis et kjøretøy registreres
i blindsonen, lyser varselsymbolene
B som normalt på den gjeldende
siden.
Når bilen startes, lyser begge side‐
speildisplayer en kort stund for å angi
at systemet fungerer.
Systemet kan aktiveres eller deakti‐
veres i informasjonsdisplayet.
Personlig tilpasning av bilen 3 120.
Utkoblingen vises ved en melding i
førerinformasjonsdisplayet.
Registreringssoner Registreringssonene starter ved støt‐
fangeren bak og strekker seg ca.
3 meter bakover og til sidene. Høyden på sonen er omtrent mellom
en halv meter og to meter fra bakken.Blindsonevarslingen er konstruert for
å overse stillestående objekter som for eksempel rekkverk, stolper, veisik‐
ring, vegger og bjelker. Parkerte
kjøretøyer eller møtende kjøretøyer
registreres ikke.
Feil
Det kan av og til hende at gjenstander ikke registreres under normale
forhold. Risikoen for dette øker under våte forhold.
Blindsonevarslingen fungerer ikke
når venstre eller høyre hjørne av støt‐
fangeren bak er dekket av søle, skitt,
snø, is, sørpe eller ved kraftig regn.
Rengjøringsinstruksjoner 3 262.
Hvis det har oppstått en systemfeil, eller hvis systemet ikke virker på
grunn av midlertidige forhold, lyser
symbolene i speilene kontinuerlig og
det vises en melding i førerinforma‐
sjonen. Søk hjelp hos et verksted.
Kamera bak
Ryggekameraet hjelper føreren
under rygging ved å vise området bak
bilen.Bildet fra kameraet vises på farge-
infodisplayet.9 Advarsel
Ryggekameraet skal ikke erstatte
førerens syn. Husk at gjenstander utenfor kameraets synsfelt og
parkeringsradarfølerne ikke vises, f.eks. områder nedenfor støtfang‐
eren eller under bilen.
Ikke rygg bilen kun ved å se på
informasjonsdisplayet. Kontroller
omgivelsene bak og rundt bilen før du rygger.
Koble inn
Riggekameraet aktiveres automatisk
når bilen settes i revers.
