Instrumenten en bedieningsorganen73Instrumenten en
bedieningsorganenBedieningsorganen ......................74
Stuurwielverstelling ...................74
Stuurbedieningsknoppen ...........74
Verwarmd stuurwiel ...................74
Claxon ....................................... 75
Wis-/wasinstallatie voorruit ........75
Wis-/wasinstallatie achterruit .....77
Buitentemperatuur .....................77
Klok ........................................... 78
Elektrische aansluitingen ...........80
Inductief opladen .......................80
Aansteker .................................. 81
Asbakken ................................... 81
Waarschuwingslampen, meters
en controlelampen .......................82
Instrumentengroep ....................82
Snelheidsmeter ......................... 82
Kilometerteller ........................... 82
Dagteller .................................... 82
Toerenteller ............................... 82
Brandstofmeter .......................... 83
Brandstofkeuzeschakelaar ........83
Koelvloeistoftemperatuurme‐ ter ............................................. 83Service-display.......................... 84
Controlelampen ......................... 85
Richtingaanwijzer ......................87
Gordelverklikker ........................87
Airbag en gordelspanners .........88
Airbag-deactivering ...................88
Laadsysteem ............................. 88
Storingsindicatielamp ................89
Service-indicatie ........................89
Rem- en koppelingssysteem .....89
Pedaal intrappen .......................89
Antiblokkeersysteem (ABS) .......90
Opschakelen ............................. 90
Stuurbekrachtiging ....................90
Ultrasoonparkeerhulp ................90
Elektronische stabiliteitsregeling UIT ..............90
Elektronische stabiliteitsregeling en Traction Control-systeem ....90
Bandenspanningscontrolesys‐ teem ......................................... 91
Motoroliedruk ............................. 91
Te laag brandstofpeil .................91
Startbeveiliging .......................... 92
Rijverlichting .............................. 92
Grootlicht ................................... 92
Mistachterlicht ........................... 92
Cruise control ............................ 92
Portier open ............................... 92Informatiedisplays........................92
Driver Information Center ..........92
Colour-Info-Display ....................98
Graphic-Info-Display ..................98
Boordinformatie ........................... 99
Geluidssignalen .......................101
Batterijspanning .......................102
Persoonlijke instellingen ............102
Telematicaservice ......................105
OnStar ..................................... 105

Instrumenten en bedieningsorganen77Hendel naar u toe trekken. Er wordt
sproeiervloeistof op de voorruit
gespoten en de ruitenwisser maakt een paar slagen.
Sproeiervloeistof 3 171
Wis-/wasinstallatie achterruit
Druk de wipschakelaar in om de
achterruitwisser aan te zetten:
bovenste stand:continue werkingonderste stand:onderbroken
werkingmiddenstand:uit
Hendel van u af duwen. Er wordt
sproeiervloeistof op de achterruit
gespoten en de ruitenwisser maakt
een paar slagen.
Niet inschakelen wanneer de achter‐ ruit bevroren is.
Uitschakelen in wasstraten.
Als de voorruitwisser aanstaat, wordt
de achterruitwisser bij het inschake‐
len van de achteruitversnelling auto‐
matisch ingeschakeld.
U kunt deze functie in- of uitschakelen in het menu Instellingen op het
Info-display.
Sproeiervloeistof 3 171
Persoonlijke instellingen 3 102.
Buitentemperatuur
Een dalende temperatuur wordt
onmiddellijk aangeduid, een stij‐
gende temperatuur met enige vertra‐ ging. Temperaturen onder 3 °C
verschijnen knipperend.
Illustratie toont Graphic-Info-Display.

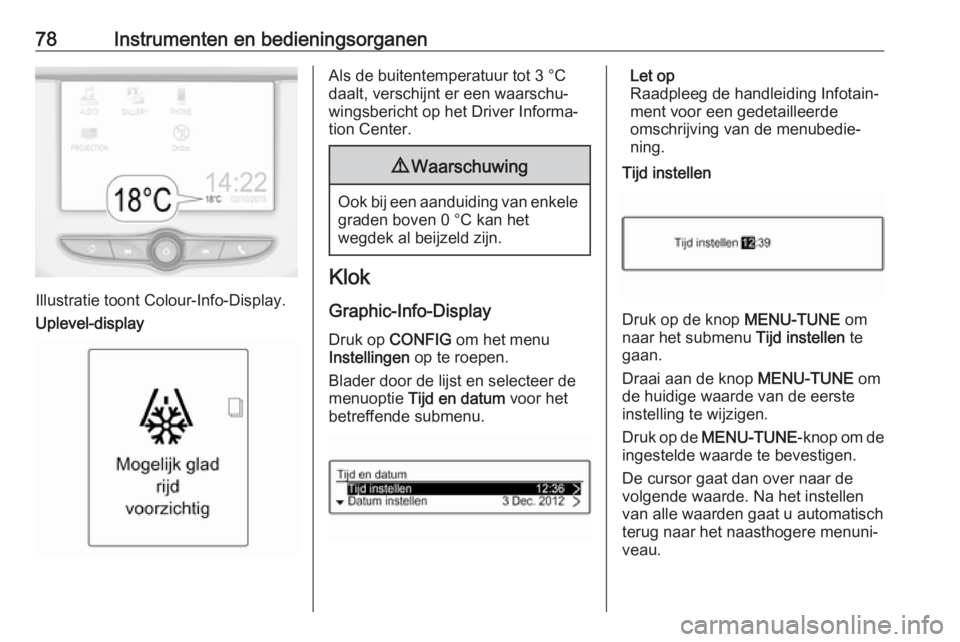

78Instrumenten en bedieningsorganen
Illustratie toont Colour-Info-Display.
Uplevel-display
Als de buitentemperatuur tot 3 °C
daalt, verschijnt er een waarschu‐ wingsbericht op het Driver Informa‐
tion Center.9 Waarschuwing
Ook bij een aanduiding van enkele
graden boven 0 °C kan het
wegdek al beijzeld zijn.
Klok
Graphic-Info-Display
Druk op CONFIG om het menu
Instellingen op te roepen.
Blader door de lijst en selecteer de
menuoptie Tijd en datum voor het
betreffende submenu.
Let op
Raadpleeg de handleiding Infotain‐
ment voor een gedetailleerde
omschrijving van de menubedie‐
ning.
Tijd instellen
Druk op de knop MENU-TUNE om
naar het submenu Tijd instellen te
gaan.
Draai aan de knop MENU-TUNE om
de huidige waarde van de eerste instelling te wijzigen.
Druk op de MENU-TUNE -knop om de
ingestelde waarde te bevestigen.
De cursor gaat dan over naar de
volgende waarde. Na het instellen
van alle waarden gaat u automatisch
terug naar het naasthogere menuni‐
veau.

Instrumenten en bedieningsorganen79Datum instellen
Druk op de knop MENU-TUNE om
naar het submenu Datum instellen te
gaan.
Draai aan de knop MENU-TUNE om
de huidige waarde van de eerste
instelling te wijzigen.
Druk op de MENU-TUNE -knop om de
ingestelde waarde te bevestigen.
De cursor gaat dan over naar de
volgende waarde. Na het instellen
van alle waarden gaat u automatisch
terug naar het naasthogere menuni‐
veau.
Tijdopmaak instellen
Schakel door de beschikbare opties
door steeds op de knop
MENU-TUNE te drukken.
Datumopmaak instellen
Schakel door de beschikbare opties
door steeds op de knop
MENU-TUNE te drukken.
Kloksynchr. RDS-signaal Het RDS-signaal van de meeste
VHF-zenders stelt automatisch de tijd
in. De RDS-tijdsynchronisatie kan
enkele minuten in beslag nemen.
Sommige zenders zenden geen
correct tijdsignaal uit. Het is dan raad‐ zaam de automatische tijdsynchroni‐
satie uit te schakelen.
Schakel door de opties Aan en Uit
door steeds op de knop
MENU-TUNE te drukken.
Colour-Info-Display
Druk op ;, selecteer vervolgens de
toets Instellingen op het scherm.
Selecteer Tijd- en datuminstellingen
om het betreffende submenu weer te geven.
Let op
Raadpleeg de handleiding Infotain‐
ment voor een gedetailleerde
omschrijving van de menubedie‐ ning.
Tijdopmaak instellen
Selecteer het gewenste tijdformaat
door op het scherm op de knoppen
12 h of 24 h te tikken.
Datumopmaak instellen
Selecteer het gewenste datumfor‐
maat door op het scherm op de knop‐
pen < en > te tikken en kies tussen
de beschikbare opties.

Instrumenten en bedieningsorganen81
Voor het opladen van een toestel
moet het contact ingeschakeld zijn.
Status van LED op de oplader: ● Brandt groen: mobiele telefoon laadt op.
● Brandt geel: metalen voorwerpen
gedetecteerd in het oplaadge‐
bied. Verwijder de voorwerpen
om te kunnen opladen.
Met PMA of Qi compatibele mobiele
telefoons kunnen inductief worden
opgeladen.
Voor het opladen van een mobiele
telefoon is eventueel een slede met
een geïntegreerde spoel (bijv.
Samsung 4 en 5) of een aansluiting
(bijv. sommige iPhone modellen)
nodig.
Om in de oplader te kunnen passen
mag de mobiele telefoon niet breder
dan 8 cm en niet langer dan 15 cm
zijn.
Een mobiele telefoon opladen: 1. Haal alle voorwerpen van de opla‐
der.
2. Leg de mobiele telefoon met het display omhoog op de oplader.
AanstekerEr zit een aansteker in de midden‐
console.
Druk de aansteker in. Als het element
gloeit, wordt deze automatisch uitge‐
schakeld. Trek de aansteker eruit.
AsbakkenVoorzichtig
Alleen voor as en niet voor brand‐baar afval.
De verplaatsbare asbak kan in de
bekerhouders worden aangebracht.

84Instrumenten en bedieningsorganenGeeft de koelvloeistoftemperatuur
aan.linker gedeelte:motor nog niet op
bedrijfstempera‐
tuurmiddelste
gedeelte:normale bedrijfs‐
temperatuurrechter
gedeelte:koelvloeistoftem‐
peratuur te hoogVoorzichtig
Stop en zet de motor af wanneer
de koelvloeistoftemperatuur te
hoog is. Kans op motorschade.
Controleer het koelvloeistofpeil
meteen.
Service-display
Het controlesysteem van de oliekwa‐
liteit laat u weten wanneer de motor‐
olie en het oliefilter moeten worden
vervangen. Afhankelijk van de rijom‐
standigheden, kan het aangegeven vervangingsinterval van de motorolie
en het oliefilter aanzienlijk variëren.
Midlevel-display
De resterende gebruiksduur van de
motorolie wordt in procenten weerge‐
geven naast de controlelamp I op
het Midlevel-display.
Uplevel-display
De resterende levensduur van de olie wordt aangegeven in procenten op de
Informatie- menu voertuig op het
Uplevel-display.
Gebruik de knoppen van de rich‐
tingaanwijzerhendel om de reste‐
rende gebruiksduur van de motorolie
weer te geven:
Druk op MENU om Informatie- menu
voertuig te selecteren.
Draai het stelwieltje naar de optie
Resterende levensduur olie .
Terugzetten
Druk gedurende enkele seconden op SET/CLR op de richtingaanwijzer om
terug te zetten. De pagina met de
resterende gebruiksduur van de
motorolie moet actief zijn. Schakel
alleen het contact in, de motor moet
uitgeschakeld zijn.
Bij het verversen van de olie moet het
systeem altijd worden teruggezet om
goed te kunnen werken. De hulp van
een werkplaats inroepen.

Instrumenten en bedieningsorganen89Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor Stoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp
Z brandt of knippert geel.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigingssys‐ teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk hulp van een werkplaats
inroepen.Knippert bij een draaiende motor
Storing die schade aan de katalysator kan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert.
Onmiddellijk hulp van een werkplaats inroepen.
Service-indicatie
g brandt geel.
Ook verschijnt er een waarschu‐
wingsbericht op het Driver Informa‐
tion Center.
De auto vergt een onderhoudsbeurt.
De hulp van een werkplaats inroepen. Boordinformatie 3 99.
Rem- en
koppelingssysteem
R brandt rood.
Het vloeistofpeil voor de rem en de koppeling is te laag wanneer de hand‐ matige handrem niet wordt ingescha‐
keld 3 172.9 Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Licht op wanneer de handmatige handrem is geactiveerd en het
contact is ingeschakeld 3 141.
Pedaal intrappen - brandt of knippert geel.
Brandt
Trap het koppelingspedaal in om de
motor in de stand Autostop te starten. Stop-startsysteem 3 131.
Knippert
Trap het koppelingspedaal in om de
motor in het algemeen te starten 3 17,
3 130.
Bij sommige versies verschijnt het
bericht Pedaal intrappen op het
bestuurdersinformatiedisplay 3 99.

90Instrumenten en bedieningsorganenAntiblokkeersysteem (ABS)
u brandt geel.
Brandt na het inschakelen van de
ontsteking enkele seconden. Het
systeem is na het doven van het
controlelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐ den niet dooft of als deze tijdens de rit
gaat branden, dan zit er een storing in het ABS-systeem. Het remsysteem
blijft normaal werken, maar zonder
ABS-regeling.
Antiblokkeersysteem 3 140.
Opschakelen [ brandt groen als controlelamp of
verschijnt als een symbool op het
Driver Information Center met Uple‐
vel-display wanneer opschakelen
voor een zuinig brandstofverbruik
wordt aanbevolen.
Eco-informatiemenu
De schakelaanduiding verschijnt als
een volledige pagina op het Driver
Information Center.
EcoFlex rijhulp 3 92.Stuurbekrachtiging
c brandt geel.
Gaat branden met
uitgeschakelde
stuurbekrachtiging
Storing in het stuurbekrachtigings‐
systeem. De hulp van een werkplaats inroepen.
c en b lichten tegelijkertijd op
Stuurbekrachtiging moet worden
gekalibreerd, systeemkalibratie
3 144.
Ultrasoonparkeerhulp r brandt geel.
Storing in het systeem
of
Storing door vervuilde of met sneeuw of ijs bedekte sensoren
of
Storingen door externe bronnen van
ultrasoon geluid. Als de storingsbron
wordt verwijderd, dan werkt het
systeem weer normaal.Oorzaak van de systeemstoring
onmiddellijk door een werkplaats
laten verhelpen.
Ultrasoonparkeerhulp 3 148.
Elektronische stabiliteitsregeling UIT
t brandt geel.
Het systeem wordt gedeactiveerd.
Elektronische stabiliteitsre‐ geling en Traction Control- systeem
b knippert of brandt geel.
Knippert Het systeem is actief ingeschakeld.
Het motorvermogen kan worden
begrensd en de auto kan automatisch iets worden afgeremd.
Brandt Er zit een storing in het systeem. Er
verschijnt een waarschuwingsbericht
op het Driver Information Center.
Verder rijden is mogelijk. Het systeem
