156Fahren und BedienungErweiterte Einparkhilfe9Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten
Einparkhilfe stets die gesamte
Fahrzeugumgebung überprüfen
und im Auge behalten.
Die erweiterte Einparkhilfe misst
geeignete Parklücken beim Vorbei‐
fahren ab, berechnet den Einparkweg und lenkt das Fahrzeug dann auto‐
matisch in die Längs- bzw. Querpar‐
klücke.
Die Anweisungen werden im Driver
Information Center 3 93 oder je nach
Ausführung im Colour-Info-Display
3 99 angezeigt und durch akustische
Signale ergänzt.
Der Fahrer ist für das Beschleunigen,
Bremsen und Schalten verantwort‐
lich, während das Lenken automa‐
tisch erfolgt.
Die erweiterte Einparkhilfe kann nur
beim Vorwärtsfahren aktiviert
werden.
Die erweiterte Einparkhilfe ist immer
mit der Front-Heck-Einparkhilfe
kombiniert (siehe vorigen Abschnitt). Beide Systeme nutzen dieselben
Sensoren im vorderen und hinteren
Stoßfänger.
Taste D und die Funktionslogik
Bei der erweiterten Einparkhilfe und
der Front-Heck-Einparkhilfe wird
jeweils dieselbe Taste zur Aktivierung
und Deaktivierung verwendet:
Durch kurzes Drücken auf D wird
die Einparkhilfe ein- bzw. ausge‐ schaltet.
Durch langes Drücken auf D (ca.
eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet
(siehe die separate Beschreibung
unten).
Mit der Taste D werden die
Systeme wie folgt betrieben:
● Wenn nur die Front-Heck- Einparkhilfe aktiv ist, wird durchkurzes Drücken die Front-Heck-
Einparkhilfe deaktiviert.
● Wenn nur die Front-Heck- Einparkhilfe aktiv ist, wird durchlanges Drücken die erweiterte
Einparkhilfe aktiviert.
● Wenn nur die erweiterte Einpark‐
hilfe aktiv ist und sich das System
im Modus der Parklückensuche
befindet, wird durch kurzes
Drücken die Front- und Heckein‐
parkhilfe aktiviert.
● Wenn nur die erweiterte Einpark‐
hilfe aktiv ist und sich das System
im Parkführungsmodus befindet,

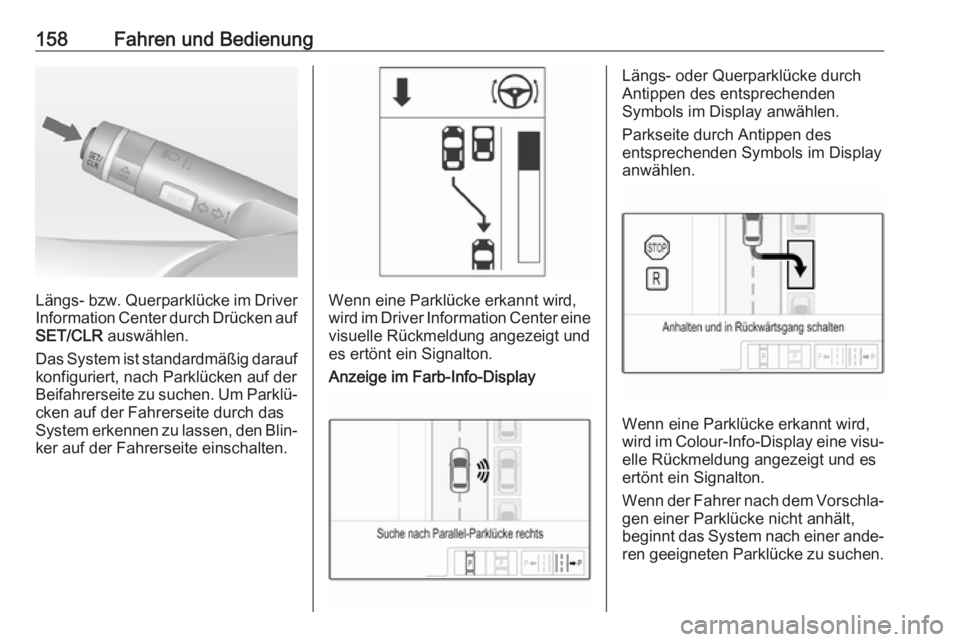

158Fahren und Bedienung
Längs- bzw. Querparklücke im DriverInformation Center durch Drücken auf
SET/CLR auswählen.
Das System ist standardmäßig darauf
konfiguriert, nach Parklücken auf der
Beifahrerseite zu suchen. Um Parklü‐ cken auf der Fahrerseite durch das
System erkennen zu lassen, den Blin‐ ker auf der Fahrerseite einschalten.Wenn eine Parklücke erkannt wird,
wird im Driver Information Center eine visuelle Rückmeldung angezeigt und
es ertönt ein Signalton.
Anzeige im Farb-Info-Display
Längs- oder Querparklücke durch
Antippen des entsprechenden
Symbols im Display anwählen.
Parkseite durch Antippen des
entsprechenden Symbols im Display
anwählen.
Wenn eine Parklücke erkannt wird,
wird im Colour-Info-Display eine visu‐ elle Rückmeldung angezeigt und es
ertönt ein Signalton.
Wenn der Fahrer nach dem Vorschla‐
gen einer Parklücke nicht anhält,
beginnt das System nach einer ande‐
ren geeigneten Parklücke zu suchen.

Fahren und Bedienung159Modus Parkführung
Die vom System vorgeschlagene
Parklücke gilt als akzeptiert, wenn der
Fahrer das Fahrzeug innerhalb von
10 Metern (Längsparklücken) bzw. 6
Metern (Querparklücken) nach dem
Aufleuchten der Meldung Stop anhält.
Das System berechnet den optimalen Fahrweg in die Parklücke.
Ein kurzes Vibrieren des Lenkrads
nach Einlegen des Rückwärtsgangs
zeigt an, dass das System die
Kontrolle über die Lenkung übernom‐ men hat. Daraufhin wird das Fahr‐
zeug automatisch in die Parklücke
gelenkt, wobei dem Fahrer ausführli‐
che Anweisungen zum Bremsen,
Beschleunigen und Schalten gege‐
ben werden. Der Fahrer sollte nun
das Lenkrad nicht berühren.
Achten Sie stets auf die Signaltöne
der Front-Heck-Einparkhilfe! Ein
Dauerton bedeutet, dass der Abstand zu einem Hindernis ungefähr 30 cm
oder weniger beträgt.
Wenn Sie als Fahrer aus einem belie‐
bigen Grund wieder die Kontrolle
über die Lenkung übernehmen
müssen, halten Sie das Lenkrad nuram äußeren Rand. In diesem Fall
wird der automatische Lenkvorgang
abgebrochen.Displayanzeige
Die Anweisungen auf dem Display
zeigen Folgendes an:
● allgemeine Hinweise und Warn‐ meldungen
● einen Hinweis, falls Sie während der Parklückensuche schneller
als 30 km/h fahren bzw. bei der
Parkführung schneller als
8 km/h
● die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
wird
● die Fahrtrichtung während des Einparkmanövers
● die Anweisung, in den Rück‐ wärts- oder Vorwärtsgang zu
schalten
● die Anweisung, zu beschleuni‐ gen oder zu bremsen
● für manche Anweisungen wird im
Driver Information Center ein
Fortschrittsbalken angezeigt● den erfolgreichen Abschluss eines Einparkmanövers, was
durch ein Popup-Symbol und
einen Signalton gemeldet wird
● den Abbruch eines Einparkma‐ növers
Anzeigeprioritäten
Die Anzeigen der erweiterten
Einparkhilfe im Driver Information Center können von Fahrzeugmeldun‐ gen mit höherer Priorität überschrie‐
ben werden. Nachdem die Meldung
durch Drücken auf SET/CLR am
Blinkerhebel bestätigt wurde, werden
wieder die Anweisungen der erwei‐
terten Einparkhilfe angezeigt und das
Einparkmanöver kann fortgesetzt
werden.
Deaktivierung
Das System wird deaktiviert durch:
● Langes Drücken auf D
● Erfolgreiches Beenden des Einparkmanövers
● Überschreiten von 30 km/h bei der Suche nach einer Parklücke
● Überschreiten von 8 km/h während der Parkführung

160Fahren und Bedienung● Erkannter Fahrereingriff amLenkrad
● Überschreiten der maximal zulässigen Gangschaltungen:
acht Einparkzyklen beim Längs‐
einparken bzw. 5 Zyklen beim
Quereinparken
● Ausschalten der Zündung
Eine Deaktivierung durch den Fahrer
oder das System während des
Einparkmanövers wird im Display mit
Parkvorgang abgebrochen ange‐
zeigt. Zusätzlich ertönt ein akusti‐
sches Signal.
Störung
Eine Meldung erscheint, wenn:
● eine Störung im System vorliegt● der Fahrer das Einparkmanöver nicht erfolgreich abgeschlossen
hat
● das System nicht funktionsbereit ist
● einer der oben beschriebenen Deaktivierungsgründe vorliegt
Wenn während der Einpark-Anwei‐
sungen ein Gegenstand erkannt wird, erscheint Stop am Display. NachEntfernen des Gegenstands wird das
Einparkmanöver fortgesetzt. Das
System wird deaktiviert, wenn der
Gegenstand nicht entfernt wird. D
gedrückt halten, um das System zu
aktivieren und nach einer neuen
Parklücke zu suchen.
Grundlegende Hinweise zu
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐ ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.

162Fahren und BedienungWenn das System im Vorwärtsfahrenwährend eines Überholvorgangs ein
Fahrzeug im toten Winkel erkennt,
leuchtet im jeweiligen Außenspiegel
das gelbe Warnsymbol B auf. Setzt
der Fahrer dann den Blinker, beginnt
das Warnsymbol B gelb zu blinken,
um ihn vor einem Spurwechsel zu
warnen.
Hinweis
Wenn das überholende Fahrzeug
mindestens 10 km/h schneller als
das überholte Fahrzeug ist, leuchtet das Warnsymbol B im jeweiligen
Außenspiegel möglicherweise nicht auf.Die Funktion „Toter-Winkel-
Warnung“ ist bei Geschwindigkeiten
zwischen 10 km/h und 140 km/h aktiv.
Bei Geschwindigkeiten über
140 km/h wird das System deaktiviert. Dies wird in beiden Außenspiegeln
durch die Warnsymbole B angezeigt.
Wird die Geschwindigkeit erneut
reduziert, erlöschen die Warnsym‐
bole. Wird daraufhin ein Fahrzeug im
toten Winkel erkannt, leuchten die
Warnsymbole B wie üblich auf der
entsprechenden Seite auf.
Beim Starten des Fahrzeugs leuchten
die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Das System lässt sich über das
Info-Display aktivieren bzw. deakti‐
vieren. Fahrzeugpersonalisierung
3 104.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Erkennungsbereich
Der Erkennungsbereich beginnt beim hinteren Stoßfänger und reicht ca.
drei Meter nach hinten und zur Seite.Höhenmäßig wird ein Bereich
zwischen etwa 0,5 m und 2 m über
dem Boden abgedeckt.
Die Toter-Winkel-Warnung ist so
ausgelegt, dass nicht bewegliche
Gegenstände wie Leitplanken, Pfos‐
ten, Bordkanten, Mauern oder Balken nicht berücksichtigt werden.
Parkende oder entgegenkommende
Fahrzeuge werden nicht erkannt.
Störung Gelegentliche Fehlwarnungen
können unter normalen Bedingungen
auftreten und vermehren sich bei
nasser Witterung.
Die Toter-Winkel-Warnung arbeitet
nicht, wenn die linke oder rechte Ecke des Heckstoßfängers mit Schlamm,
Schmutz, Schnee, Eis oder Schnee‐
matsch bedeckt ist oder bei starken
Regenfällen. Reinigungshinweise
3 218.
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Driver
Information Center angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.

246StichwortverzeichnisAAbgas .......................................... 90
Ablagefächer ................................ 54
Abmessungen ............................ 235
Abschleppen ............................... 215
Abstellen ...................................... 18
Airbagabschaltung .................46, 89
Airbag-Aufkleber ........................... 42
Airbag-System ............................. 42
Airbag-System, Gurtstraffer .........89
Altfahrzeugrücknahme ..............171
Anderes Fahrzeug abschleppen 217
Antiblockiersystem ............... 90, 142
Anzeigen....................................... 83
Ascher ......................................... 82
Asphärische Wölbung .................. 28
Aufzeichnung und Datenschutz der Fahrzeugdaten ..................244
Außenbeleuchtung ........12, 93, 112
Außenpflege .............................. 218
Außenspiegel................................ 28
Außentemperatur ......................... 78
Automatische Betätigung der Zentralverriegelung ..................25
Automatisches Abblenden ...........29
Automatisches Fahrlicht ............113
Automatisiertes Schaltgetriebe ...138
Autostopp ................................... 133B
Batterieentladeschutz ................119
Batteriespannung ......................103
Bedienelemente ........................... 75
Befestigungsplätze des Kinder‐ sicherheitssystems ...................50
Beheizbare Spiegel .....................29
Beladungshinweise .....................72
Beleuchtung beim Aussteigen ...118
Beleuchtung beim Einsteigen ....118
Belüftungsdüsen .........................128
Benutzung dieser Betriebsanleitung .......................3
Berg-Anfahr-Assistent ...............143
Beschlagene Leuchtenabdeckungen ...........116
Blinker .................................. 88, 115
Bodenabdeckung ........................68
Bremsassistent .......................... 143
Bremsen ............................ 142, 175
Bremsflüssigkeit ........................175
Bremssystem, Kupplungssystem 90
Brems- und Kupplungsflüssigkeit 223
C Car Pass ...................................... 21
City-Modus ................................. 146
Code ........................................... 101
Colour-Info-Display .......................99

247DDachgepäckträger .......................71
Dachlast........................................ 72
Diebstahlsicherung ......................26
Diebstahlwarnanlage ...................26
Drehzahlmesser .......................... 84
Dreipunkt-Sicherheitsgurt ............40
Driver Information Center .............93
Durchführung von Arbeiten .......172
E Eigenes Fahrzeug abschleppen 215
Einfahren ................................... 131
Einführung ..................................... 3
Eingetragene Marken .................243
Einparkhilfe ................................ 151
Elektrische Anlage ......................188
Elektrische Fensterbetätigung .....30
Elektrisches Einstellen ................. 28
Elektronische Klimatisierungs‐ automatik ................................ 124
Elektronische Stabilitätsregelung 145
Elektronische Stabilitätsregelung
ausgeschaltet ............................ 91
Elektronische Stabilitätsregelung und
Traktionskontrolle ......................91
Elektronisch gesteuerte Fahrprogramme .....................141Empfohlene Flüssigkeiten und
Schmierstoffe .................223, 228
Ereignisdatenschreiber ...............244
Erfassungssysteme ....................151
Erste Hilfe ..................................... 71
F
Fahrerassistenzsysteme............. 148
Fahrhinweise .............................. 130
Fahrradträger................................ 56
Fahrsysteme ............................... 144
Fahrwerte .................................. 233
Fahrzeug abstellen ....................135
Fahrzeugbatterie .......................176
Fahrzeugdaten ........................... 228
Fahrzeugeinlagerung .................171
Fahrzeug entriegeln ....................... 6
Fahrzeuggewicht .......................234
Fahrzeug-Identifizierungsnum‐ mer ......................................... 226
Fahrzeugmeldungen .................101
Fahrzeugpersonalisierung .........104
Fahrzeugpflege .......................... 218
Fahrzeugprüfungen ....................172
Fahrzeugsicherung .......................26
Fahrzeugspezifische Daten ...........3
Fehlfunktion, Service ...................90
Fenster ......................................... 30
Fernbedienung am Lenkrad ........75
Fernlicht ............................... 93, 113Flex-Fix-System............................ 56
Front-Airbag ................................. 45
Füllmengen ................................ 236
Funkfernbedienung .....................21
G Gefahr, Warnung, Achtung ............4
Generator .................................... 89
Geschwindigkeitsbegrenzer .......149
Geschwindigkeitsregler .......93, 148
Gespeicherte Einstellungen .........22
Getränkehalter ............................. 54
Getriebe ....................................... 16
Getriebe-Display ........................138
Glasdach ..................................... 33
Glühlampen auswechseln .........178
Graphic-Info-Display .....................99
Gurte............................................. 39
H Halogen-Scheinwerfer ...............178
Handbremse ....................... 142, 143
Handschuhfach ............................ 54
Heckscheibenheizung .................31
Heckscheibenwischer und Waschanlage ........................... 78
Heckträgersystem......................... 56
Heizung ....................................... 39
Heizung und Belüftung ..............120
Hinteres Ablagefach .....................67

248Hochschalten................................ 91
Hupe ...................................... 13, 76
I Induktives Laden .......................... 81
Info-Displays ................................. 93
Innenbeleuchtung .......................116
Innenleuchten ............................ 187
Innenlicht ................................... 116
Innenraumluftfilter ......................129
Innenraumpflege .......................221
Innenspiegel ................................. 29
Instrument .................................... 83
Instrumententafelbeleuchtung ..
........................................ 116, 188
Instrumententafelübersicht ..........10
ISOFIX Kindersicherheitssys‐ teme ......................................... 53
K Katalysator ................................. 136
Kennzeichenleuchte ..................187
Kilometerzähler ............................ 83
Kindersicherheitssystem .............. 48
Kindersicherheitssysteme............. 48
Klappbare Spiegel .......................28
Klimaanlage ............................... 121
Klimatisierung .............................. 15
Klimatisierungssysteme ..............120
Konformitätserklärung ................238
Kontrolle über das Fahrzeug .....130Kontrollleuchten ............................ 86
Kopf-Airbag .................................. 46 Kopfstützen .................................. 34
Kopfstützeneinstellung ..................8
Kraftstoffanzeige .......................... 84 Kraftstoffe ................................... 163
Kraftstoffe für Flüssiggasbetrieb. 163
Kraftstoffe für Otto-Motoren .......163
Kraftstoffmangel .......................... 92
Kraftstoffverbrauch, CO 2-
Emission ................................. 169
Kraftstoffwahltaste .......................84
Kühlmittel ................................... 174
Kühlmitteltemperaturanzeige .......85
Kühlmittel und Frostschutz .........223
L Laderaum .............................. 25, 66
Laderaumabdeckung ...................67
Lenken ........................................ 131
Lenkradeinstellung ..................9, 75
Lenkradheizung ........................... 75
Lenkunterstützung ........................91
Leuchtweitenregulierung ...........114
Lichthupe ................................... 113
Lichtschalter .............................. 112
Losfahren ..................................... 17
Lufteinlass ................................. 129
Lüftung........................................ 120M
Manuelles Abblenden ..................29
Manuell-Modus .......................... 141
Midlevel-Display ........................... 93
Motorabgase .............................. 136
Motor anlassen .......................... 132
Motordaten ................................ 231
Motorenidentifizierung ................227
Motorhaube ............................... 172
Motoröl ...................... 173, 223, 228
Motoröldruck ................................ 92
Motor starten ............................. 138
N
Nebelschlussleuchte .................... 93
Nebelschlusslicht .......................115
O Öl, Motor ............................. 223, 228
OnStar ........................................ 107
P Panne ......................................... 215
Parkbremse ............................... 143
Parklicht ..................................... 115
Pedal betätigen ............................ 90
Polsterung .................................. 221
Profiltiefe .................................... 200
