2017 MAZDA MODEL MX-5 RF horn

BEMÆRK
•Hvis sikkerhedsindikatoren blinker
konstant under kørsel, skal motoren
ikke slukkes. Kontakt et autoriseret
Mazda-værksted, og få den efterset.
Hvis motoren slukkes, når
indikatoren blinker, kan den ikke
startes igen.
•Da de elektroniske koder nulstilles,
når startspærresystemet repareres,
skal nøglerne bruges. Sørg for at tage
alle nøglerne med til et autoriseret
Mazda-værksted, så de kan
programmeres.
Tyverialarmsystem*
Hvis tyverialarmsystemet registrerer
uretmæssig indtrængen i bilen, eller
indbrudsføleren registrerer bevægelse i
kabinen, der kan resultere i, at bilen (med
indbrudsføler) eller dens indhold bliver
stjålet, aktiveres alarmen, hvorefter hornet
lyder, og havariblinket tænder.

Systemet fungerer ikke, medmindre det er
korrekt koblet til. Følg derfor
nedenstående tilkoblingsprocedure, hver
gang bilen forlades.
Indbrudsføler
*
Indbrudsføleren registrerer bevægelse i
kabinen ved hjælp af ultralyd og aktiverer
alarmen, hvis nogen bryder ind i bilen.

Indbrudsføleren registrerer visse typer
bevægelse i kabinen, men kan også
reagere på fænomener uden for bilen,
f.eks. vibrationer, høje lyde, blæst og
luftstrømme.
FORSIGTIG
Vær opmærksom på følgende, så
indbrudsføleren kan fungere korrekt:
•Hæng aldrig tøj eller objekter på en
nakkestøtte.
•Placer solskærmene i deres
oprindelige position.
•Bloker ikke indbrudsføleren ved at
dække den til eller placere genstande
på den.
•Undgå, at indbrudsføleren bliver
snavset, og brug ikke væske ved
rengøring af føleren.
Før kørsel
Sikkerhedssystem
3-50*Visse modeller.

•Indbrudsføleren og
indbrudsfølerhuset må ikke udsættes
for stød eller slag.
•Montér ikke sæder, der ikke er
originalt Mazda-tilbehør.
•Bagage eller andre genstande kan
spærre for indbrudsføleren og må
derfor ikke være højere end
nakkestøtterne.

Indbrudsføler og
indbrudsfølerhus
▼▼Betjening
Betingelser for udløsning af alarm/horn
Sirenen/hornet lyder med mellemrum, og
havariblinket blinker i ca. 30 sekunder, når
systemet udløses af følgende:
•En dør låses op med en indvendig
låseknap.
•En dør, motorhjelmen eller bagklappen
tvinges op.
•Motorhjelmen åbnes ved hjælp af
udløserhåndtaget.
•Tændingen slås til uden brug af
starttrykknappen.
•(Med indbrudsføleren)
Indbrudsføleren registrerer bevægelse i
kabinen.
Systemet aktiveres igen (op til 10 gange),
hvis en af ovenstående betingelser stadig
er til stede.
•(Med indbrudsføleren)
Batterikablerne frakobles (havariblinket
blinker ikke).
Systemet udløses cirka 10 gange.
BEMÆRK
•Bagklappen åbnes ikke, mens
tyverialarmsystemet er aktiveret.
•Hvis batteriet tømmes, mens
tyverialarmsystemet er aktiveret,
aktiveres sirenen/hornet, og
havariblinket blinker, når batteriet er
opladet eller udskiftet.
▼Sådan aktiveres systemet
1. Luk ruderne og kalechen sikkert.
BEMÆRK
(Med indbrudsføleren)
Indbrudsføleren kan kun aktiveres, når
kalechen er lukket.
Systemet kan aktiveres, selv hvis en af
ruderne er åben. En rude, der står på
klem, kan dog gøre det lettere at bryde
ind i bilen, og luftstrømme i kabinen
kan udløse alarmen.
Indbrudsføleren kan også deaktiveres.
Se "Deaktivering af indbrudsføleren
(med indbrudsføler)" på side 3-52.
2. Slå tændingen fra.
3. Sørg for, at motorhjelmen, kalechen,
dørene og bagklappen er lukket.
Før kørsel
Sikkerhedssystem
3-51

4Under kørsel
Oplysninger angående sikker kørsel og standsning.
Start/stop af motoren........................ 4-4
Tændingskontakt.......................... 4-4
Start af motoren............................ 4-5
Slukning af motoren................... 4-11
i-stop
*......................................... 4-12
Instrumentpanel og display............ 4-22
Måleinstrumenter........................4-22
Multiinformationsdisplay og INFO-
kontakt
*...................................... 4-31
Advarselslamper og
indikatorer...................................4-39
Gearkasse......................................... 4-45
Betjening af manuel
transmission................................ 4-45
Betjening af automatgear............4-48
Kontakter og kontrolknapper........ 4-59
Lyskontrol................................... 4-59
Tågebaglygter
*........................... 4-66
Blinklys og signal for
vognbaneskift............................. 4-67
Forrudeviskere og -vasker.......... 4-68
Forlygtevasker
*.......................... 4-72
Elbagrude....................................4-72
Horn............................................ 4-74
Havariblink................................. 4-74
Bremse.............................................. 4-76
Bremsesystem............................. 4-76
Signalsystem ved nødstop.......... 4-79
Bakkestartshjælp (HLA).............4-79
ABS/TCS/DSC................................. 4-81
Blokeringsfri bremser (ABS)..... 4-81
Traction Control System
(vejgrebssystem)......................... 4-82
Dynamic Stability Control
(dynamisk stabilitetskontrol)...... 4-83
i-ELOOP.......................................... 4-85
i-ELOOP
*................................... 4-85
Brændstoføkonomiovervågning..... 4-88
Brændstoføkonomiovervågning
*.................................................. 4-88
Drive Selection................................. 4-92
Drive Selection
*..........................4-92
Servostyring..................................... 4-94
Servostyring................................4-94
*Visse modeller.4-1

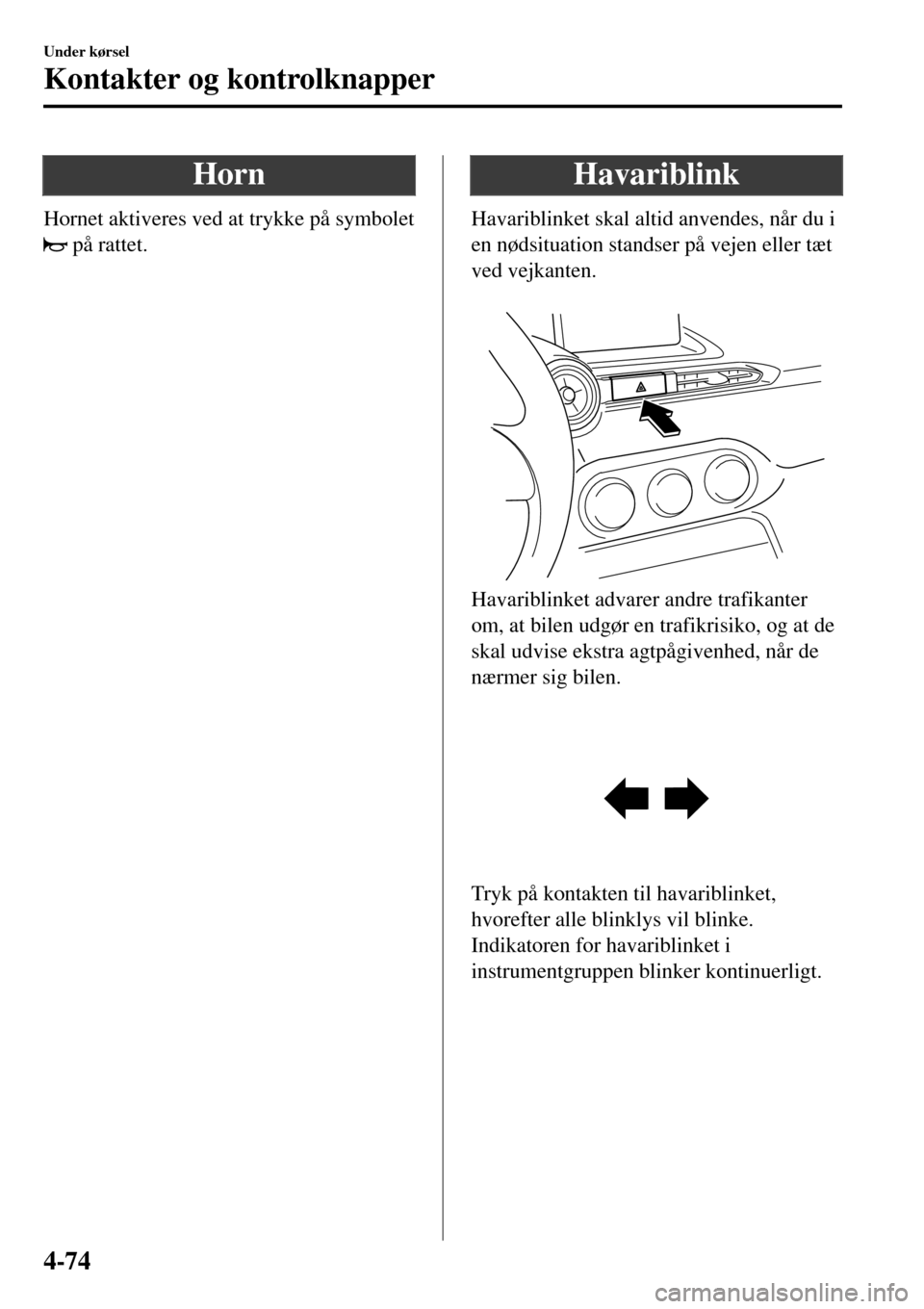

Horn
Hornet aktiveres ved at trykke på symbolet
på rattet.
Havariblink
Havariblinket skal altid anvendes, når du i
en nødsituation standser på vejen eller tæt
ved vejkanten.

Havariblinket advarer andre trafikanter
om, at bilen udgør en trafikrisiko, og at de
skal udvise ekstra agtpågivenhed, når de
nærmer sig bilen.

Tryk på kontakten til havariblinket,
hvorefter alle blinklys vil blinke.
Indikatoren for havariblinket i
instrumentgruppen blinker kontinuerligt.
Under kørsel
Kontakter og kontrolknapper
4-74

•Bilen vippes for meget.
•Under ekstremt varme eller kolde vejrbetingelser.
•Bilen køres på bump, hældninger, grus eller græsdækkede veje.
•Alt, hvad der genererer ultralyd i nærheden af bilen, f.eks. en anden bils horn,
motorlyden fra en motorcykel, luftbremselyden fra et stort køretøj eller en anden bils
føler.
•Bilen køres i tung regn eller i vejtilstande, der forårsager vandstænk.
•En kommercielt tilgængelig vinge eller en antenne til en radiosender er installeret på
bilen.
•Bilen kører mod en høj eller firkantet kantsten.
•En forhindring, der er for tæt på føleren.
•Forhindringer under støddæmperen kan ikke registreres. Forhindringer, der er lavere
end støddæmperen eller tynde, som muligvis ikke er registreret indledningsvist, men
som ikke længere registreres, når bilen nærmer sig mere.
•Følgende typer forhindringer kan ikke registreres:
•Tynde objekter, f.eks. wire eller reb.
•Ting, der let absorberer lydbølger, f.eks. bomuld eller sne.
•Vinkelformede objekter
•Meget høje objekter, og objekter, der er brede i toppen.
•Små, korte objekter
•Få altid systemet inspiceret af en fagekspert. Vi anbefaler et autoriseret
Mazda-værksted, hvis støddæmperne udsættes for stød, selv ved et mindre uheld. Hvis
følerne afviger, kan det ikke registrere forhindringer.
•Der kan være en fejl i systemet, hvis biplyden ikke afspilles. Kontakt en fagekspert. Vi
anbefaler et autoriseret Mazda-værksted.
•Bipperen, der angiver en systemfejl, høres muligvis ikke, hvis den omgivende
temperatur er ekstremt lav, eller der klæber mudder, is eller sne til følerområdet. Fjern
alle fremmedlegemer fra følerområdet.
•Kontakt en fagekspert, når du vil montere en anhængertrækkrog. Vi anbefaler et
autoriseret Mazda-værksted.
Under kørsel
Parkeringsfølersystem
4-142

▼Beskrivelse af sikringspanelet
Sikringsblok (motorrum)
BESKRIVELSE SIKRINGSSTØRRELSE BESKYTTET KOMPONENT
1ENG IG3 5 AŠ
2ENG IG2 5 AŠ
3 HORN2 7,5 A Horn
4 C/U IG1 15 A Beskyttelse af forskellige kredsløb
5 ENG IG1 7,5 A Motorstyringssystem
6ŠŠ Š
7 INTERIOR 15 A Kabinelys
8
ENG
B7,5 A Motorstyringssystem
9 AUDIO2 15 A Audiosystem
10 METER 1 10 A Instrumentgruppe
11 SRS1 7,5 A Airbag
12ŠŠ Š
13 RADIO 7,5 A Audiosystem
14 ENGINE3 20 A Motorstyringssystem
15 ENGINE1 10 A Motorstyringssystem
16 ENGINE2 15 A Motorstyringssystem
17 AUDIO1 25 A Audiosystem
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-49

BESKRIVELSE SIKRINGSSTØRRELSE BESKYTTET KOMPONENT
18 A/C MAG 7,5 A Aircondition
19 AT PUMP H/L HI 20 A
Gearstyringssystem
*
20 AG 15 A
Gearstyringssystem*
21 LOCK 25 A Centrallåse
22 H/L RH 20 A Forlygte (højre)
23
ENG
B27,5 A Motorstyringssystem
24 TAIL 20 A Baglygter, nummerpladelys, positionslys
25 DRL 15 AŠ
26 ROOM 25 A Kabinelys
27 FOG 15 AŠ
28 H/CLEAN 20 A
Forlygtevasker
*
29 STOP 10 A
Bremselys, tågebaglygte*
30 HORN 15 A Horn
31 H/L LH 20 A Forlygte (venstre)
32 ABS/DSC S 30 A ABS, Dynamisk stabilitetskontrol
33 HAZARD 15 A Havariblink, blinklys
34 FUEL PUMP 15 A Brændstofanlæg
35
ENG
B35 AŠ
36 WIPER 20 A Vinduesviskere
37
CABIN
B50 A Beskyttelse af forskellige kredsløb
38ŠŠ Š
39ŠŠ Š
40 ABS/DSC M 50 A ABS, Dynamisk stabilitetskontrol
41EVVT
A/R PUMP20 A Motorstyringssystem
42 EVPS 30 A Bremsestyringssystem
43 FAN1 30 A Køleventilator
44 FAN2 40 AŠ
45 ENG.MAIN 40 A Motorstyringssystem
46 EPS 60 A Servostyringssystem
47 DEFOG 30 A Elbagrude
48 IG2 30 A Beskyttelse af forskellige kredsløb
49 INJECTOR 30 A Motorstyringssystem
50 HEATER 40 A Aircondition
51ŠŠ Š
52ŠŠ Š
Vedligeholdelse og pleje
Ejerens vedligeholdelse
6-50*Visse modeller.

Indeks
Forrudeviskere...................................4-69
Fremaddetekterende kamera
(FSC)................................................
4-123
G
Garanti.................................................8-2
Gulvmåtte...........................................3-56
H
Hastighedsalarm.................................7-51
Havariblink.........................................4-74
Forlygter.......................................4-59
High Beam Control System (HBC)
Grøn indikator for High Beam
Control-system (HBC)...............
4-100
High Beam Control-system (HBC)....4-98
Holderem til nødtrekant.......................7-2
Horn...................................................4-74
Hvis en advarselslampe tændes eller
blinker................................................
7-30
I
i-ACTIVSENSE.................................4-95
Blind Spot Monitoring (BSM)....4-107
Fremaddetekterende kamera
(FSC)..........................................
4-123
High Beam Control-system
(HBC)...........................................
4-98
Justerbar hastighedsbegrænser....4-116
Justerbart forlygtesystem
(AFS)............................................
4-97
Kamera og følere.........................4-95
Lane Departure Warning System
(LDWS)......................................
4-101
Radarsensor (bag).......................4-126
Rear Cross Traffic Alert
(RCTA).......................................
4-113
i-ELOOP............................................4-85
i-ELOOP-indikator.......................4-87
Kontrolstatusdisplay.....................4-87
i-stop...................................................4-12
Funktion til forebyggelse af
rulning..........................................
4-20
Grøn advarselslampe....................4-16
OFF-knap for i-stop.....................4-19
Orange advarselslampe................4-16
i-stop-systemets advarselslyd............7-51
Indikatorer..........................................4-41
Lav
motorkølervæsketemperatur.........
4-44
Skruenøgle....................................4-44
Indstigningsbelysningssystem..........5-112
Indvendig pleje..................................6-61
Indvendig rengøring af ruder.......6-64
Vedligeholdelse af betræk............6-62
Vedligeholdelse af instrumentpanelets
top.................................................
6-63
Vedligeholdelse af læderbetræk....6-62
Vedligeholdelse af panel..............6-63
Vedligeholdelse af plastikdel........6-63
Vedligeholdelse af
sikkerhedssele...............................
6-61
Vedligeholdelse af vinylbetræk....6-62
Instrumentpanel..................................4-22
Instrumentpanelbelysning..................4-26
J
Justerbar hastighedsbegrænser.........4-116
Advarselslyd for
hastighedsbegrænser...................
4-118
Aktivering/deaktivering..............4-119
Display for justerbar
hastighedsbegrænser...................
4-117
Grøn indikation for indstillet
justerbar hastighedsbegrænser....
4-118
Grøn indikator for indstillet justerbar
hastighedsbegrænser...................
4-118
Hvid hovedindikation for justerbar
hastighedsbegrænser...................
4-118
Indstilling af systemet................4-121
10-5
